Markiza nie działa? Mechanizm korbowy: diagnoza, naprawa, wymiana

Witaj w kompleksowym przewodniku po mechanizmach korbowych do markiz! Jeśli Twoja markiza zaczęła szwankować, ciężko się zwija lub w ogóle odmawia posłuszeństwa, ten artykuł pomoże Ci zdiagnozować problem, zrozumieć zasadę działania tego kluczowego komponentu, a także podjąć decyzję o naprawie, wymianie lub nawet modernizacji. Przygotowałem dla Ciebie praktyczne wskazówki, które krok po kroku przeprowadzą Cię przez proces, od identyfikacji usterki, aż po wybór i montaż nowego mechanizmu.

Markiza nie działa? Sprawdź, czy winny jest mechanizm korbowy

Kiedy markiza odmawia posłuszeństwa, pierwszą myślą wielu z nas jest awaria mechanizmu. I słusznie, bo to właśnie on jest sercem systemu manualnego. Jednak zanim zabierzesz się za demontaż, warto upewnić się, że problem leży faktycznie w przekładni, a nie w ramionach czy uszkodzonym poszyciu. Jeśli ramiona markizy są wyraźnie zgięte, poszycie rozerwane lub zablokowane przez jakiś przedmiot, to tam należy szukać przyczyny. Natomiast jeśli korba kręci się ciężko, przeskakuje, a markiza stoi w miejscu, lub w ogóle nie da się nią ruszyć, to niemal na pewno mamy do czynienia z problemem mechanizmu korbowego.

Najczęstsze objawy uszkodzenia mechanizmu korbowego to:

• Zablokowanie mechanizmu: Markiza nie daje się ani zwinąć, ani rozwinąć, a korba jest całkowicie zablokowana lub kręci się z ogromnym oporem. Często jest to wynik zatarcia zębatek lub obecności ciała obcego.
• Przeskakiwanie lub "strzelanie": Podczas zwijania lub rozwijania słychać niepokojące dźwięki, a korba "przeskakuje", co wskazuje na uszkodzone lub wyrobione zębatki wewnątrz przekładni.
• Wyrobienie się zębatek: Wewnętrzne elementy przekładni, najczęściej wykonane z tworzywa sztucznego lub miękkiego metalu, ulegają zużyciu, co prowadzi do utraty płynności działania i przeskakiwania.
• Pęknięcie obudowy: Obudowa mechanizmu, zwłaszcza jeśli jest z tworzywa sztucznego, może pęknąć pod wpływem przeciążenia (np. próby zwinięcia markizy podczas silnego wiatru) lub po prostu z upływem czasu.
• Uszkodzenie gniazda mocowania korby: Gniazdo, w które wkłada się korbę, może się wyrobić lub pęknąć, co skutkuje tym, że korba kręci się w miejscu, nie przekazując ruchu do mechanizmu.

Warto pamiętać, że nie każdą usterkę mechanizmu korbowego da się naprawić. Drobne problemy, takie jak brak smarowania, mogą być łatwe do usunięcia. Jednak w przypadku poważniejszych uszkodzeń, takich jak wyrobione zębatki, pęknięta obudowa czy zatarte elementy wewnętrzne, zazwyczaj konieczna jest wymiana całego mechanizmu. Próba naprawy takich usterek często jest nieopłacalna i krótkotrwała, a nowy mechanizm gwarantuje płynne i bezproblemowe działanie na lata.

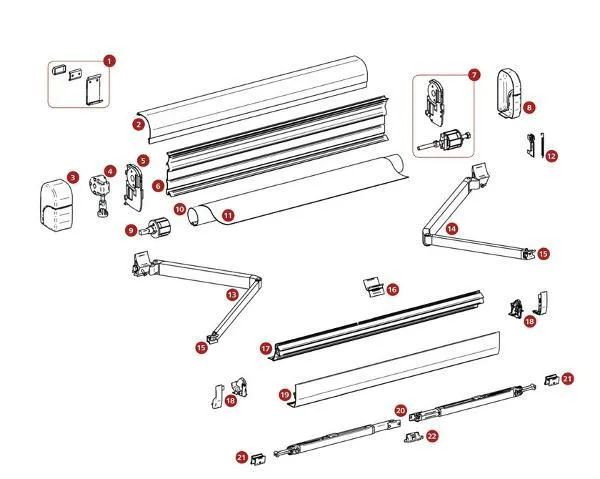

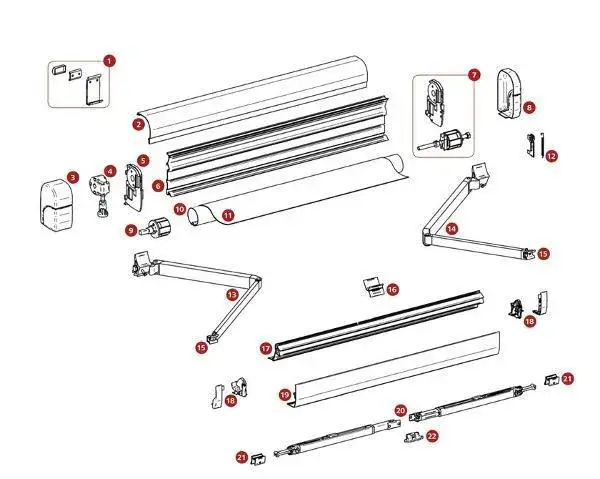

Budowa i działanie: serce Twojej markizy

Mechanizm korbowy, często nazywany po prostu przekładnią, to niezwykle sprytne urządzenie, które pozwala nam bez wysiłku zwijać i rozwijać nawet duże i ciężkie markizy. Jego działanie opiera się na zasadzie przekładni ślimakowej. Kiedy kręcimy korbą, wprawiamy w ruch ślimak, który z kolei obraca koło zębate. To koło zębate jest połączone z rurą nawojową markizy. Dzięki temu, niewielka siła przykładana do korby jest zwielokrotniana, co pozwala na płynne i kontrolowane zwijanie lub rozwijanie poszycia markizy. To proste, ale genialne rozwiązanie, które sprawia, że obsługa markizy jest komfortowa.

Kluczowe elementy mechanizmu korbowego i ich rola to:

• Przekładnia ślimakowa: Główny element, składający się ze ślimaka (elementu napędzanego przez korbę) i koła zębatego (napędzającego rurę nawojową). Odpowiada za zmianę kierunku i zwielokrotnienie siły.
• Obudowa: Chroni delikatne elementy przekładni przed czynnikami zewnętrznymi, takimi jak kurz, wilgoć czy uszkodzenia mechaniczne. Może być wykonana z metalu lub wytrzymałego tworzywa sztucznego.
• Gniazdo korby: To otwór, w który wsuwamy trzpień korby. Musi być solidne i precyzyjnie wykonane, aby zapewnić stabilne połączenie i efektywne przekazywanie ruchu.
• Połączenie z rurą nawojową: Specjalny adapter lub trzpień, który wsuwa się w rurę nawojową markizy, zapewniając jej obrót wraz z przekładnią. Musi być idealnie dopasowany do średnicy i kształtu rury.

Jednym z najważniejszych parametrów mechanizmu jest jego przełożenie, wyrażane np. jako 5:1, 7:1 czy 11:1. Co to oznacza w praktyce? Im wyższe przełożenie, tym lżej kręci się korbą, ale tym więcej obrotów musimy wykonać, aby całkowicie zwinąć lub rozwinąć markizę. Na przykład, mechanizm o przełożeniu 11:1 będzie wymagał znacznie mniej siły niż ten o przełożeniu 5:1, ale zwijanie zajmie nam więcej czasu. Dla dużej, ciężkiej markizy tarasowej, gdzie komfort obsługi jest priorytetem, wyższe przełożenie będzie korzystniejsze. Natomiast w mniejszych markizach balkonowych, gdzie liczy się szybkość, niższe przełożenie może być wystarczające.

Przewodnik po awariach: samodzielna diagnoza problemu

Całkowite zablokowanie markizy to jeden z najbardziej frustrujących problemów. Przyczyn może być kilka: od zatarcia zębatek wewnątrz mechanizmu, przez obecność ciała obcego (np. kamyka czy gałązki, która dostała się do obudowy), aż po skrajne zużycie elementów. W takiej sytuacji, zanim wezwiesz fachowca, możesz spróbować szybkiej diagnozy. Oto, co należy sprawdzić:

• Oględziny zewnętrzne: Czy widać jakieś pęknięcia na obudowie mechanizmu? Czy korba jest prawidłowo osadzona w gnieździe?
• Ruch korby: Czy korba w ogóle się nie rusza, czy kręci się z oporem? Jeśli z oporem, spróbuj delikatnie poruszyć nią w obie strony, nasłuchując wszelkich dźwięków.
• Rura nawojowa: Czy rura nawojowa markizy nie jest zablokowana przez coś z zewnątrz? Czasem drobne elementy mogą uniemożliwić jej obrót.

Jeśli korba kręci się w miejscu, a markiza ani drgnie, to zazwyczaj problem leży w jednym z dwóch miejsc. Po pierwsze, może to być uszkodzenie gniazda mocowania korby. Z czasem, zwłaszcza przy intensywnym użytkowaniu, metalowe lub plastikowe elementy gniazda mogą się wyrobić lub pęknąć, co sprawia, że korba obraca się swobodnie, ale nie przekazuje ruchu do przekładni. Po drugie, przyczyną może być wyrobienie zębatek wewnętrznych, które straciły kontakt ze ślimakiem. W obu przypadkach ruch korby nie jest efektywnie przenoszony na rurę nawojową. Aby to sprawdzić:

1. Ostrożnie zdemontuj osłonę mechanizmu (jeśli jest dostępna), aby zajrzeć do środka.
2. Sprawdź stan gniazda korby czy nie ma pęknięć, czy trzpień korby siedzi w nim stabilnie.
3. Przyjrzyj się zębatkom czy nie są starte, połamane lub zatarte.

Niepokojące zgrzyty i przeskakiwanie podczas obsługi markizy to sygnał, którego nie należy ignorować. Najczęściej świadczy to o zużytych zębatkach wewnątrz mechanizmu, które nie zazębiają się prawidłowo. Może to być również objaw braku smarowania, co prowadzi do zwiększonego tarcia i szybszego zużycia elementów. Takie dźwięki to jasny sygnał, że mechanizm potrzebuje uwagi. Dalsze użytkowanie markizy w takim stanie może doprowadzić do całkowitego uszkodzenia przekładni i konieczności wymiany. To moment, by podjąć działania albo spróbować nasmarować mechanizm, albo przygotować się na jego wymianę.

Wymiana mechanizmu korbowego krok po kroku: poradnik

Samodzielna wymiana mechanizmu korbowego markizy jest możliwa dla osoby z podstawowymi zdolnościami technicznymi. Kluczem do sukcesu jest jednak prawidłowe dobranie nowego mechanizmu. Oto jak to zrobić:

1. Zmierz średnicę rury nawojowej: To absolutnie kluczowy parametr. Mechanizm musi idealnie pasować do średnicy rury, w którą jest wsuwany (np. 70 mm, 78 mm). Użyj suwmiarki lub miarki krawieckiej, aby uzyskać precyzyjny pomiar.
2. Sprawdź kształt i rozmiar trzpienia korby: Trzpień korby (element, który wchodzi w mechanizm) ma zazwyczaj kształt kwadratowy lub okrągły, ale może mieć różne rozmiary. Upewnij się, że nowy mechanizm ma gniazdo pasujące do Twojej korby.
3. Zwróć uwagę na przełożenie: Jeśli stary mechanizm działał zbyt ciężko, rozważ zakup nowego z wyższym przełożeniem (np. zamiast 5:1 wybierz 7:1 lub 11:1). Pamiętaj, że wyższe przełożenie oznacza lżejsze kręcenie, ale dłuższy czas zwijania/rozwijania.
4. Określ stronę montażu: Niektóre mechanizmy są dedykowane na prawą lub lewą stronę markizy. Sprawdź, jak zamontowany jest Twój obecny mechanizm.
5. Wybierz model uniwersalny lub dedykowany: Na polskim rynku dominują mechanizmy uniwersalne, które pasują do wielu systemów. Jeśli masz markizę renomowanego producenta, możesz poszukać dedykowanego zamiennika, ale uniwersalny często jest wystarczający i tańszy.

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką niezbędne narzędzia:

• Śrubokręt (krzyżakowy i płaski)
• Klucz (np. nasadowy lub płaski, w zależności od mocowań)
• Miarka
• Smar (np. silikonowy lub do przekładni)
• Rękawice ochronne
• Ewentualnie: młotek, kombinerki, latarka

Instrukcja demontażu starej przekładni:

1. Zwiń markizę: Przed rozpoczęciem prac upewnij się, że markiza jest całkowicie zwinięta i zabezpieczona przed przypadkowym rozwinięciem.
2. Zabezpiecz markizę: Jeśli to możliwe, poproś drugą osobę o pomoc w podtrzymaniu markizy lub zabezpiecz ją w taki sposób, aby nie spadła po demontażu wspornika.
3. Zdemontuj jeden z boków markizy: Zazwyczaj mechanizm korbowy znajduje się w jednym ze wsporników bocznych markizy. Odkręć śruby mocujące ten wspornik do konstrukcji (ściany/sufitu).
4. Wysuń rurę nawojową: Ostrożnie wysuń rurę nawojową wraz z mechanizmem z uchwytów. Może być konieczne delikatne odchylenie ramion markizy.
5. Wyjmij stary mechanizm: Mechanizm jest zazwyczaj wciśnięty lub wkręcony w rurę nawojową. Delikatnie go wyciągnij lub odkręć. Czasem może być zabezpieczony dodatkową śrubą.

Instrukcja montażu nowego mechanizmu:

1. Wsuń nowy mechanizm: Wsuń nowy mechanizm w rurę nawojową, upewniając się, że jest on prawidłowo osadzony i stabilny. Jeśli są otwory na śruby zabezpieczające, wkręć je.
2. Sprawdź dopasowanie korby: Włóż korbę do gniazda nowego mechanizmu i sprawdź, czy pasuje idealnie i czy nie ma luzów.
3. Zamontuj rurę nawojową: Ostrożnie wsuń rurę nawojową z nowym mechanizmem z powrotem do wsporników markizy. Upewnij się, że wszystkie elementy są prawidłowo ułożone.
4. Zamocuj wspornik: Przykręć wspornik boczny z powrotem do konstrukcji, upewniając się, że wszystkie śruby są solidnie dokręcone.
5. Testuj działanie: Ostrożnie rozwiń i zwiń markizę za pomocą korby. Sprawdź, czy mechanizm działa płynnie, bez zgrzytów i przeskakiwania. W razie potrzeby, delikatnie nasmaruj ruchome elementy smarem silikonowym.

Wybór mechanizmu korbowego: przegląd opcji

Na rynku dostępne są dwa główne typy mechanizmów korbowych: uniwersalne i dedykowane. Mechanizmy uniwersalne, jak sama nazwa wskazuje, są projektowane tak, aby pasowały do szerokiej gamy markiz różnych producentów. Są one bardzo popularne na polskim rynku ze względu na swoją dostępność i często niższą cenę. Ich zaletą jest łatwość zakupu i wymiany, a także to, że w razie awarii nie jesteśmy skazani na jednego dostawcę. Wadą może być to, że czasem wymagają drobnych adaptacji lub nie zawsze idealnie pasują do oryginalnych mocowań. Mechanizmy dedykowane są natomiast projektowane pod konkretny model lub serię markiz danego producenta. Zapewniają idealne dopasowanie i często wyższą jakość wykonania, ale są droższe i trudniej dostępne, zwłaszcza po latach od zakupu markizy.

Przy zakupie mechanizmu korbowego, oprócz typu (uniwersalny/dedykowany), należy zwrócić uwagę na kilka kluczowych parametrów technicznych:

• Średnica rury nawojowej: To najważniejszy parametr. Mechanizm musi być kompatybilny ze średnicą rury, w którą będzie wsuwany (np. 70 mm, 78 mm). Błędny wybór uniemożliwi montaż.
• Kształt trzpienia: Trzpień, w który wsuwa się korbę, może mieć różne kształty (najczęściej kwadratowy, rzadziej okrągły) i rozmiary. Upewnij się, że pasuje do Twojej korby.
• Przełożenie: Określa, ile obrotów korbą trzeba wykonać, aby rura nawojowa wykonała jeden obrót. Wyższe przełożenie (np. 11:1) oznacza lżejsze kręcenie, ale więcej obrotów. Niższe przełożenie (np. 5:1) to szybsze zwijanie, ale większy wysiłek.

Koszt samego mechanizmu korbowego w Polsce jest dość zróżnicowany. Za proste, uniwersalne modele zapłacimy od około 80 zł. Bardziej zaawansowane, markowe przekładnie o wyższym przełożeniu, przeznaczone do dużych i ciężkich markiz, mogą kosztować ponad 300 zł. Pamiętaj, że cena ta zazwyczaj nie obejmuje korby ani innych elementów montażowych. Solidne mechanizmy można znaleźć w specjalistycznych sklepach internetowych z osłonami okiennymi, na platformach takich jak Allegro, a także w hurtowniach z komponentami do rolet i markiz. Warto szukać produktów renomowanych producentów, nawet jeśli są to mechanizmy uniwersalne, gdyż gwarantują one dłuższą żywotność i płynniejsze działanie.

Konserwacja: jak dbać o mechanizm, by służył latami?

Częstą, a zarazem łatwą do uniknięcia przyczyną awarii mechanizmu korbowego jest... brak konserwacji, a w szczególności smarowania. Wiele osób zapomina, że przekładnia, podobnie jak inne ruchome elementy, wymaga regularnego smarowania, aby działać płynnie i bezawaryjnie. Zalecam smarowanie przekładni co najmniej raz w roku, najlepiej przed sezonem letnim. Do tego celu najlepiej nadaje się smar silikonowy w sprayu lub smar do przekładni, który nie zbiera kurzu. Należy go zaaplikować bezpośrednio na widoczne zębatki oraz w okolicach gniazda korby, po uprzednim oczyszczeniu tych miejsc z brudu. Pamiętaj, aby nie przesadzić z ilością smaru, aby nie stworzyć lepkiej powierzchni, która będzie przyciągać zanieczyszczenia.

Oprócz braku smarowania, istnieją inne błędy w użytkowaniu markiz, które mogą prowadzić do uszkodzenia mechanizmu korbowego:

• Przeciążanie markizy: Próba zwinięcia markizy podczas silnego wiatru lub obfitych opadów deszczu to prosta droga do uszkodzenia mechanizmu, a także ramion i poszycia. Silny wiatr generuje ogromne siły, na które mechanizm nie jest przystosowany.
• Forsowanie zablokowanej markizy: Jeśli markiza się zablokowała (np. przez ciało obce), nie należy na siłę kręcić korbą. Może to doprowadzić do wyrobienia zębatek lub pęknięcia obudowy. Najpierw należy zdiagnozować i usunąć przyczynę blokady.
• Gwałtowne ruchy: Zbyt szybkie i gwałtowne zwijanie lub rozwijanie markizy może obciążać mechanizm, prowadząc do szybszego zużycia.
• Brak regularnego czyszczenia: Kurz, piasek i inne zanieczyszczenia, które dostają się do mechanizmu, mogą działać jak materiał ścierny, przyspieszając zużycie.

Wprowadzenie kilku prostych nawyków może znacząco przedłużyć żywotność mechanizmu korbowego i całego systemu markizy:

• Regularne przeglądy: Co najmniej raz w roku sprawdź stan mechanizmu, ramion i poszycia. Szukaj oznak zużycia, pęknięć czy luzów.
• Delikatna obsługa: Zawsze zwijaj i rozwijaj markizę płynnie i bez pośpiechu, unikając szarpnięć.
• Czyszczenie: Regularnie usuwaj kurz i brud z obudowy mechanizmu oraz okolic rury nawojowej.
• Zwijanie markizy na noc i podczas złej pogody: To podstawowa zasada bezpieczeństwa i konserwacji, która chroni markizę przed przeciążeniem.

Mechanizm korbowy czy napęd elektryczny? Kiedy warto modernizować?

Decyzja o wyborze między mechanizmem korbowym a napędem elektrycznym często sprowadza się do kompromisu między kosztem a komfortem. Inwestycja w nowy mechanizm korbowy to wydatek rzędu 80-300+ zł, co jest stosunkowo niewielką kwotą. Natomiast automatyzacja markizy, czyli montaż napędu elektrycznego, to znacznie wyższy koszt, który może zaczynać się od kilkuset złotych (za sam silnik) i sięgać nawet kilku tysięcy złotych, w zależności od wielkości markizy, wybranego silnika (przewodowy, radiowy) oraz dodatkowych akcesoriów, takich jak piloty, czujniki wiatru czy słońca. Jeśli więc budżet jest ograniczony, a markiza nie jest używana bardzo często, mechanizm korbowy to ekonomiczne i w pełni funkcjonalne rozwiązanie.

Czy każdą markizę manualną można przerobić na elektryczną? Zazwyczaj jest to możliwe, ale zależy to od konstrukcji konkretnej markizy. Kluczowe jest, aby w rurze nawojowej było wystarczająco dużo miejsca na montaż silnika tubowego. Większość nowoczesnych markiz jest projektowana tak, aby umożliwić taką modernizację. Jeśli jednak masz bardzo stary model markizy, może się okazać, że rura nawojowa jest zbyt mała lub jej konstrukcja uniemożliwia łatwy montaż silnika. Zawsze warto skonsultować się ze specjalistą lub sprawdzić specyfikację techniczną swojej markizy, aby upewnić się, że taka modernizacja jest wykonalna i opłacalna.
