Dobór gazu w MIG/MAG decyduje nie tylko o wyglądzie spoiny, ale też o ilości odprysków, stabilności łuku i tym, ile czasu spędzisz później przy szlifierce. W praktyce odpowiedź na pytanie, jaki gaz do migomatu, zależy przede wszystkim od materiału: do stali czarnej zwykle wybiera się mieszanki argonu z CO2, do aluminium prawie zawsze czysty argon, a do nierdzewki mieszanki o bardzo małej domieszce składnika aktywnego. Poniżej rozkładam ten temat na prosty warsztatowy wybór, bez zbędnej teorii.
Najważniejsze wybory gazu do spawania da się sprowadzić do kilku prostych reguł
- Do stali czarnej najczęściej sprawdza się mieszanka Ar/CO2 82/18 albo 75/25.
- 100% CO2 jest tańsze i daje mocniejsze wtopienie, ale zwykle więcej odprysków.
- Do aluminium używa się prawie zawsze czystego argonu.
- Stal nierdzewna wymaga mieszanek z bardzo małą domieszką aktywną, najczęściej CO2 lub O2.
- Zbyt duży przepływ gazu potrafi pogorszyć spoinę tak samo jak zbyt mały.
Dobór gazu zaczyna się od materiału, nie od samej spawarki
W migomacie nie chodzi o jeden uniwersalny gaz. MIG pracuje z gazami obojętnymi, a MAG z aktywnymi, więc już sama nazwa procesu podpowiada, czego szukać. Ja zawsze zaczynam od pytania: co spawam, jak gruby jest materiał i czy ważniejszy jest koszt, czy jakość lica.
| Materiał | Najlepszy punkt startowy | Co zyskujesz | Kiedy rozważyć alternatywę |
|---|---|---|---|
| Stal czarna i konstrukcyjna | Ar/CO2 82/18 albo 75/25 | Stabilny łuk, mniej odprysków, ładniejsze lico | 100% CO2 przy grubszych elementach i gdy kluczowy jest koszt |
| Stal nierdzewna | 98% Ar / 2% CO2 lub mieszanka trójskładnikowa z helem | Lepsza zwilżalność, mniejsze ryzyko problemów z powierzchnią spoiny | Specjalna mieszanka dopasowana do programu źródła lub do grubszych przetopów |
| Aluminium | 100% argon | Stabilny łuk i czysta spoina | Ar/He przy grubszych elementach i większym zapotrzebowaniu na ciepło |
| Miedź i jej stopy | Argon, czasem argon z helem | Wyższa energia łuku i lepsze wtopienie | Przy większej grubości i pracach specjalistycznych |
W kartach technicznych często spotkasz oznaczenia grup gazów, gdzie I oznacza gazy obojętne, M mieszanki aktywne do MAG, a C czyste CO2. To przydatne przy porównywaniu ofert, bo od razu wiesz, czy patrzysz na gaz do stali, aluminium czy bardziej wymagających zastosowań. Gdy ten podział jest jasny, łatwiej porównać same gazy bez marketingowego szumu.
To są punkty startowe, nie dogmat. Ta sama butla może dać świetny wynik na jednej spawarce i przeciętny na innej, jeśli program, średnica drutu albo pozycja spawania są ustawione zbyt agresywnie. Następny krok to porównanie, jak zachowują się same gazy w praktyce.
Argon, CO2 i mieszanki nie dają tego samego efektu
Tu najłatwiej popełnić błąd zakupowy. CO2 jest najtańsze i daje mocne wtopienie, ale zwykle więcej odprysków oraz bardziej ostrą charakterystykę łuku. Mieszanki z argonem są droższe, za to stabilniejsze i mniej kłopotliwe przy czyszczeniu spoiny. Argon sam w sobie jest podstawą dla aluminium i wielu zastosowań specjalnych, ale nie zastępuje uniwersalnie mieszanek do stali.
| Gaz | Plusy | Minusy | Gdzie ma sens |
|---|---|---|---|
| 100% CO2 | Niska cena, mocne wtopienie, prosta dostępność | Więcej odprysków, mniej „miękki” łuk | Stal czarna, grubsze elementy, prace budżetowe |
| Ar/CO2 75/25 | Dobra stabilność łuku, mniej odprysków, ładniejsze lico | Drobnie droższe od czystego CO2 | Uniwersalne spawanie stali w warsztacie |
| Ar/CO2 82/18 | Bardzo dobry kompromis między kosztem a jakością | Nie jest najtańszy | Naprawy, ślusarka, konstrukcje o zmiennej grubości |
| 100% argon | Stabilny łuk, świetny do aluminium | Nie nadaje się jako jedyny gaz do stali czarnej | Aluminium, TIG, wybrane stopy |
| Argon z helem | Większa energia cieplna i lepsze wtopienie | Wyższy koszt i często większy wymagany przepływ | Grubsze aluminium i prace specjalistyczne |
Jeśli robisz dużo spoin widocznych albo chcesz ograniczyć czas szlifowania, wyższa cena mieszanki często zwraca się szybciej, niż wygląda na etykiecie butli. Gdy liczy się tylko prosty, mocny przetop, czyste CO2 nadal ma sens, ale tylko w odpowiednim zastosowaniu. Skoro różnice są już jasne, trzeba jeszcze ustawić osłonę tak, żeby gaz faktycznie działał.

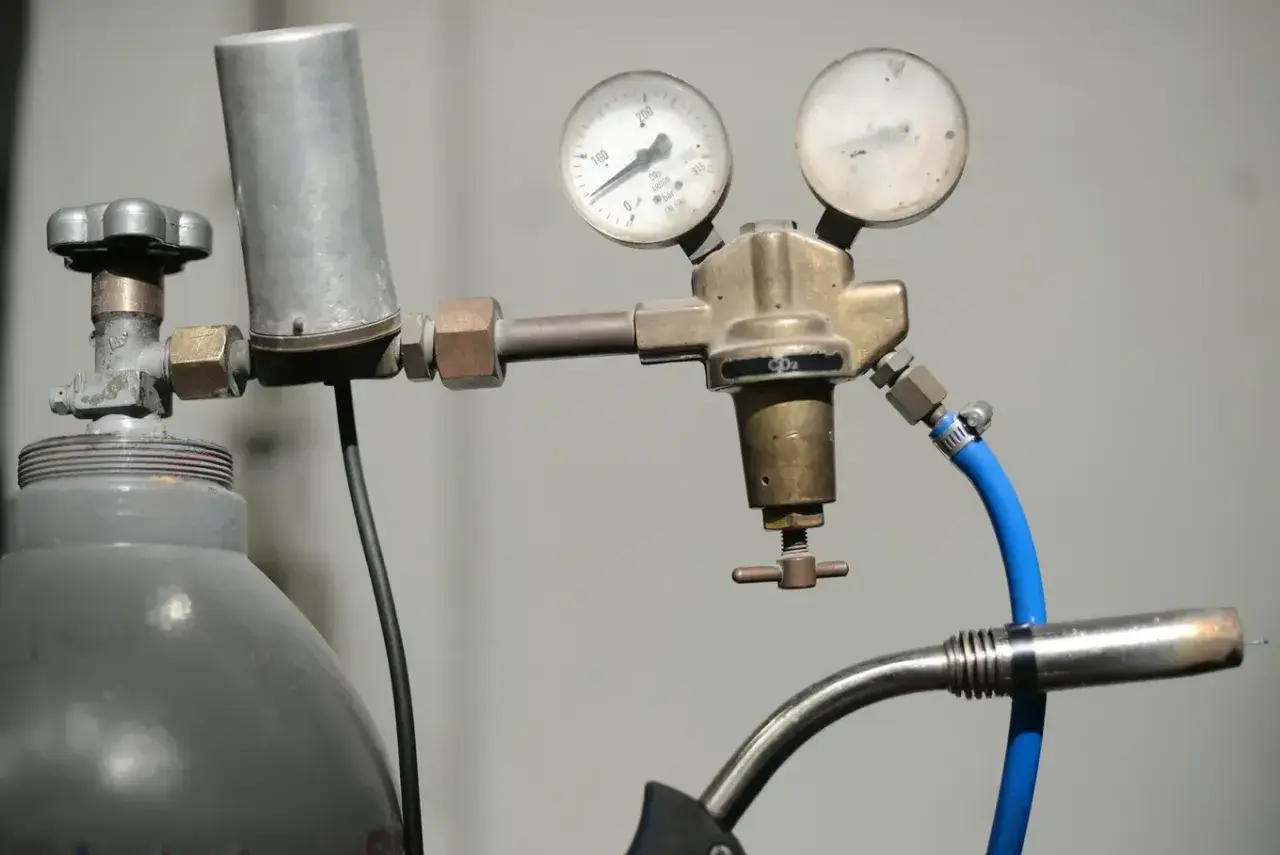

Jak ustawić przepływ i osprzęt, żeby gaz naprawdę chronił spoinę
Zbyt mały przepływ powoduje porowatość, a zbyt duży potrafi wciągać powietrze przez turbulencje. W praktyce przy MIG/MAG dla krótkiego łuku zaczynam od 12-15 l/min przy stali i 14-19 l/min przy aluminium, a potem koryguję w zależności od dyszy, pozycji spawania i przeciągów. Producenci sprzętu często podają dla MIG short-circuit zakres około 25-35 cfh, czyli mniej więcej 12-16,5 l/min.
- Sprawdź szczelność przewodów, reduktora i złączy, zanim zaczniesz szukać problemu w parametrach.
- Utrzymuj dyszę czystą, bo odpryski ograniczają skuteczną osłonę.
- Nie wysuwaj drutu zbyt daleko poza dyszę; około 12 mm to bezpieczny punkt odniesienia.
- Na zewnątrz osłoń stanowisko od wiatru, bo nawet dobry gaz nie wygra z przeciągiem.
- Jeśli masz program synergiczny, ustaw w nim właściwy typ gazu, a nie tylko napięcie i posuw.
Jeżeli spawasz w trudnym miejscu, większa dysza albo trochę wyższy przepływ pomagają, ale tylko do momentu, w którym strumień zaczyna się rozrywać. Następna sekcja pokazuje, jakie błędy najczęściej robią z tego prosty problem, który nagle wygląda jak awaria sprzętu.
Najczęstsze błędy przy doborze gazu psują spoinę szybciej niż zły drut
- Używanie CO2 do wszystkiego. Na stali bywa skuteczne, ale na cienkich elementach i przy ładnym licu zwykle przegrywa z mieszanką Ar/CO2.
- Za wysoki przepływ. To nie poprawia ochrony bez końca, tylko może wprowadzać turbulencje i porowatość.
- Brak osłony przed wiatrem. Na hali z przeciągiem albo na zewnątrz gaz znika szybciej, niż większość osób zakłada.
- Brudna dysza i końcówka prądowa. Zaschnięte odpryski zawężają strumień i pogarszają osłonę łuku.
- Zły gaz do nierdzewki lub aluminium. Tu oszczędność na butli zwykle kończy się większym kosztem naprawy i czyszczenia.
- Ignorowanie ustawień źródła. W nowoczesnych migomatach gaz jest częścią programu, nie dodatkiem poza parametrami.
Jeśli spoina robi się porowata albo mocno pryska, ja najpierw sprawdzam gaz, przepływ i czystość dyszy, dopiero potem samą spawarkę. To prowadzi do najważniejszego pytania: co realnie opłaca się mieć w warsztacie, jeśli spawa się różne materiały?
Gdybym miał wybrać jeden zestaw na start do warsztatu
Do codziennej pracy ze stalą czarną najrozsądniejszym wyborem jest mieszanka Ar/CO2, najczęściej w okolicach 82/18 albo 75/25. Daje dobry kompromis między ceną, stabilnością łuku i ilością odprysków. Jeśli budżet jest napięty i spawasz głównie grubsze elementy, 100% CO2 nadal da się obronić, ale trzeba zaakceptować bardziej „brudną” pracę.
Jeżeli w warsztacie pojawia się aluminium, dokładam osobną butlę z czystym argonem. To nie jest zachcianka, tylko praktyka: próby oszczędzania na gazie przy aluminium bardzo szybko wychodzą bokiem. Przy nierdzewce nie improwizuję z przypadkową mieszanką, bo tu liczy się nie tylko wygląd, ale też własności spoiny i odporność na korozję. W polskich sklepach pełna butla 8 l z CO2 to dziś zwykle okolice 290-310 zł, a mieszanka Ar/CO2 82/18 często mieści się mniej więcej w przedziale 290-380 zł; czysty argon bywa w podobnej skali, zależnie od pojemności i modelu butli.
Jeśli mam zostawić jedną praktyczną zasadę na koniec, to taką: dobieraj gaz do materiału, a nie do przyzwyczajenia. Jeden testowy przetop na próbce powie więcej niż najdłuższa dyskusja o „lepszym” gazie, bo w spawaniu liczy się efekt na stali, nie etykieta na butli.
