Spawanie TIG: Co to jest? Przewodnik dla początkujących i ekspertów

Spawanie TIG to jedna z najbardziej cenionych metod łączenia metali, znana ze swojej precyzji i estetyki. Jeśli dopiero zaczynasz swoją przygodę ze spawalnictwem, jesteś uczniem szkoły technicznej, hobbystą, czy profesjonalistą poszukującym nowych kompetencji, zrozumienie tej techniki jest niezwykle wartościowe. Pozwala bowiem na osiągnięcie najwyższej jakości spoin, szczególnie w przypadku materiałów, gdzie inne metody zawodzą.

Spawanie TIG co to jest i dlaczego warto je poznać?

Rozszyfrowujemy skrót: TIG, czyli precyzja w osłonie gazu

Kiedy mówimy o spawaniu TIG, mamy na myśli metodę Tungsten Inert Gas, co w wolnym tłumaczeniu oznacza spawanie wolframem w osłonie gazów obojętnych. Czasami spotkacie się również z amerykańskim skrótem GTAW (Gas Tungsten Arc Welding), który oznacza dokładnie to samo. Kluczowym elementem tej techniki jest nietopliwa elektroda wolframowa, która wytwarza łuk elektryczny, ale sama nie topi się i nie staje się częścią spoiny. Cały proces odbywa się w osłonie gazu obojętnego, najczęściej argonu, który chroni jeziorko spawalnicze oraz rozgrzaną elektrodę przed szkodliwym wpływem tlenu i innych składników atmosfery. To właśnie ta ochrona gwarantuje niezwykłą czystość i jakość połączenia.

Jak działa magia spawania TIG? Zasada działania w 3 prostych krokach

Zrozumienie zasady działania spawania TIG jest kluczowe, aby docenić jego precyzję. Cały proces, choć na pierwszy rzut oka skomplikowany, opiera się na kilku fundamentalnych krokach, które prowadzą do uzyskania idealnej spoiny. Oto jak to działa:

1. Wytworzenie łuku elektrycznego: Zaczynamy od zbliżenia elektrody wolframowej do spawanego materiału. W momencie, gdy elektroda znajdzie się w odpowiedniej odległości, między nią a materiałem zapala się łuk elektryczny. Ten łuk jest źródłem intensywnego ciepła.
2. Topienie materiału podstawowego: Ciepło generowane przez łuk elektryczny powoduje stopienie brzegów łączonych metali, tworząc tak zwane jeziorko spawalnicze. To właśnie w tym płynnym jeziorku następuje połączenie elementów.
3. Ochrona gazem obojętnym i opcjonalny materiał dodatkowy: Równocześnie z wytwarzaniem łuku i topieniem metalu, przez uchwyt spawalniczy dostarczany jest gaz osłonowy (najczęściej argon). Jego zadaniem jest całkowite odizolowanie jeziorka spawalniczego oraz rozgrzanej elektrody od atmosfery, zapobiegając utlenianiu i innym niepożądanym reakcjom. Jeśli potrzebujemy wzmocnić spoinę lub wypełnić szczelinę, do jeziorka możemy ręcznie podawać materiał dodatkowy w postaci pręta.

Jak widać, jest to proces wymagający precyzji i kontroli, gdzie każdy element odgrywa swoją rolę w zapewnieniu najwyższej jakości końcowego połączenia.

Spojrzenie z bliska: Rola nietopliwej elektrofery wolframowej

Serce procesu spawania TIG bije w nietopliwej elektrodzie wolframowej. Jej rola jest absolutnie fundamentalna. To właśnie ona jest odpowiedzialna za wytworzenie i utrzymanie stabilnego łuku elektrycznego, który dostarcza energię potrzebną do stopienia materiału. Fakt, że elektroda ta się nie topi, oznacza, że nie staje się ona częścią spoiny. Dzięki temu unikamy wprowadzania do jeziorka spawalniczego jakichkolwiek zanieczyszczeń pochodzących z elektrody, co bezpośrednio przekłada się na niezwykłą czystość i jakość połączenia. Wybór odpowiedniego typu elektrody wolframowej, o czym opowiem później, jest kluczowy dla stabilności łuku i efektywności spawania różnych materiałów.

Kiedy metoda TIG jest niezastąpiona? Przegląd zastosowań

Stal nierdzewna i kwasoodporna dlaczego TIG to dla nich idealny wybór?

Jeśli pracujesz ze stalą nierdzewną i kwasoodporną, spawanie TIG jest często wyborem numer jeden. Wynika to z faktu, że te materiały są bardzo wrażliwe na utlenianie i zanieczyszczenia, które mogą drastycznie obniżyć ich odporność na korozję. Dzięki osłonie gazu obojętnego i czystości procesu TIG, uzyskujemy spoiny, które nie tylko wyglądają estetycznie, ale przede wszystkim zachowują pełne właściwości antykorozyjne. Dlatego TIG jest niezastąpiony w przemyśle chemicznym, spożywczym, farmaceutycznym, a także w produkcji rurociągów i zbiorników, gdzie higiena i trwałość są priorytetem.

Spawanie aluminium i jego stopów jak TIG radzi sobie z tym wyzwaniem?

Spawanie aluminium to prawdziwe wyzwanie, głównie ze względu na jego tendencję do tworzenia na powierzchni twardej warstwy tlenków, która ma znacznie wyższą temperaturę topnienia niż samo aluminium. Tutaj z pomocą przychodzi spawanie TIG z wykorzystaniem prądu przemiennego (AC). Prąd AC, dzięki swojej zmiennej biegunowości, w cykliczny sposób "rozbija" tę warstwę tlenków, umożliwiając prawidłowe stopienie materiału bazowego. To sprawia, że TIG AC jest najlepszą metodą do uzyskiwania wysokiej jakości spoin w aluminium i jego stopach, gwarantując czyste i mocne połączenia, co jest kluczowe np. w motoryzacji czy konstrukcjach lotniczych.

Od przemysłu lotniczego po artystyczne konstrukcje: wszechstronność TIG w praktyce

Wszechstronność spawania TIG jest naprawdę imponująca. Możemy spotkać tę metodę w bardzo różnych branżach i zastosowaniach:

• Przemysł lotniczy i kosmiczny: Do spawania tytanu, magnezu oraz innych zaawansowanych stopów, gdzie wymagana jest absolutna niezawodność i precyzja.
• Motoryzacja: Przy produkcji układów wydechowych, elementów silników, felg aluminiowych, gdzie liczy się zarówno wytrzymałość, jak i estetyka.
• Przemysł stoczniowy: Do łączenia elementów ze stali nierdzewnej i aluminium.
• Prace artystyczne i dekoracyjne: Tworzenie precyzyjnych i estetycznych połączeń w metaloplastyce, meblach czy elementach architektonicznych.
• Produkcja narzędzi i form: Naprawa i modyfikacja precyzyjnych elementów.
• Spawanie miedzi, niklu i ich stopów: Dzięki doskonałej kontroli nad ciepłem.

Jak widać, TIG to metoda, która sprawdza się wszędzie tam, gdzie inne techniki są zbyt inwazyjne lub nie zapewniają wystarczającej jakości.

Cienkie blachy i detale tam, gdzie liczy się każdy milimetr

Jedną z największych zalet spawania TIG jest jego zdolność do łączenia bardzo cienkich materiałów, nawet poniżej 1 mm grubości, oraz precyzyjnych detali. Dzięki doskonałej kontroli nad łukiem elektrycznym i ilością wprowadzanego ciepła, spawacz może precyzyjnie kontrolować jeziorko spawalnicze, minimalizując ryzyko przepalenia czy odkształceń. To sprawia, że TIG jest idealny do prac wymagających najwyższej dokładności, takich jak spawanie małych elementów elektronicznych, cienkościennych rur, czy delikatnych konstrukcji, gdzie estetyka i nienaruszona struktura materiału są kluczowe.

Zalety i wady spawania TIG co warto wiedzieć?

Po stronie plusów: Perfekcyjna jakość, estetyka i zero odprysków

Jako spawacz z doświadczeniem mogę śmiało powiedzieć, że TIG ma naprawdę wiele do zaoferowania. Oto najważniejsze zalety, które sprawiają, że tak często wybieram tę metodę:

• Niezrównana jakość i czystość spoiny: Spoiny TIG są gładkie, jednolite, pozbawione porów i wtrąceń, co gwarantuje ich wytrzymałość i estetykę. To jest dla mnie absolutny priorytet.
• Brak odprysków: Proces spawania TIG jest niezwykle czysty. Nie ma tu mowy o uciążliwych odpryskach, które trzeba później usuwać, co oszczędza czas i poprawia wygląd końcowy.
• Wszechstronność materiałowa: Jak już wspomniałem, TIG pozwala na spawanie niemal wszystkich metali i ich stopów od stali nierdzewnej, przez aluminium, po tytan czy miedź. To daje ogromną swobodę w projektach.
• Precyzja i kontrola: Mam pełną kontrolę nad jeziorkiem spawalniczym, ilością wprowadzanego ciepła i kształtem spoiny. Jest to kluczowe, zwłaszcza przy cienkich materiałach i skomplikowanych geometriach.
• Możliwość spawania we wszystkich pozycjach: Niezależnie od tego, czy spawam w pozycji podolnej, pionowej czy okapowej, TIG pozwala na uzyskanie doskonałej jakości.
• Brak żużla: W przeciwieństwie do spawania elektrodą otuloną, po TIG-u nie ma żużla do usunięcia, co dodatkowo przyspiesza pracę i poprawia estetykę.

Ciemna strona mocy: Dlaczego TIG jest wolniejszy i bardziej wymagający?

Mimo wszystkich zalet, spawanie TIG ma też swoje ograniczenia. Przede wszystkim, jest to proces znacznie wolniejszy i mniej wydajny w porównaniu do metod takich jak MIG/MAG. Wymaga od spawacza dużej precyzji, cierpliwości i doskonałej koordynacji obu rąk jedną ręką operujemy uchwytem spawalniczym, drugą podajemy materiał dodatkowy. To sprawia, że opanowanie TIG-a na wysokim poziomie zajmuje więcej czasu i wymaga więcej praktyki. Jeśli priorytetem jest duża prędkość produkcji, TIG może okazać się zbyt kosztowny pod względem roboczogodzin.

Czystość to podstawa dlaczego przygotowanie materiału jest tak krytyczne?

W spawaniu TIG czystość spawanego materiału jest absolutnie kluczowa. Nawet najmniejsze zanieczyszczenia, takie jak rdza, farba, oleje, smary, wilgoć czy brud, mogą prowadzić do powstawania porów, wtrąceń i innych defektów w spoinie, drastycznie obniżając jej jakość i wytrzymałość. Dlatego przed przystąpieniem do spawania zawsze należy dokładnie oczyścić powierzchnię, używając szczotek drucianych (tylko do stali nierdzewnej używamy osobnych szczotek!), szlifierek, a w przypadku aluminium specjalnych środków odtłuszczających. Dodatkowo, metoda TIG jest bardzo wrażliwa na warunki zewnętrzne, zwłaszcza wiatr, który może zakłócić osłonę gazową i spowodować utlenianie jeziorka. Pamiętajcie, że w TIG-u nie ma miejsca na kompromisy w kwestii czystości!

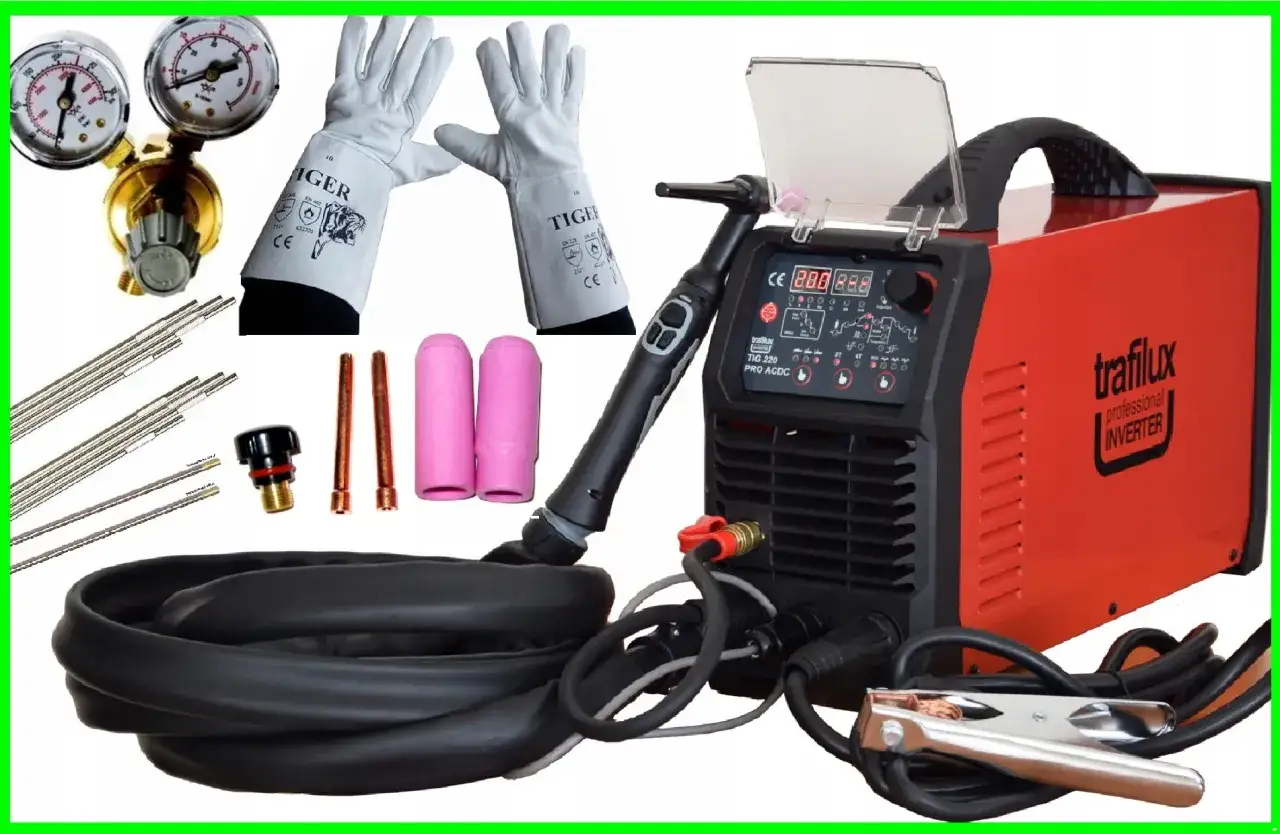

Niezbędny sprzęt i materiały dla początkującego spawacza TIG

Spawarka TIG DC czy AC/DC? Jaką wybrać i dlaczego to ma znaczenie?

Wybór odpowiedniej spawarki TIG to podstawa. Na rynku dostępne są dwa główne typy: spawarki TIG DC (prąd stały) i TIG AC/DC (prąd stały/przemienny). Spawarki TIG DC są idealne do spawania stali czarnej, stali nierdzewnej, miedzi, tytanu czy niklu. Są zazwyczaj tańsze i prostsze w obsłudze. Jeśli jednak planujesz spawać aluminium lub magnez, bezwzględnie potrzebujesz spawarki TIG AC/DC. Tylko prąd przemienny (AC) pozwala na skuteczne rozbijanie warstwy tlenków na powierzchni aluminium, co jest kluczowe dla uzyskania czystej i mocnej spoiny. Moja rada: jeśli masz budżet i chcesz mieć wszechstronny sprzęt, zainwestuj w AC/DC otworzy Ci to drogę do spawania większej gamy materiałów.

Tajemnice kolorowych elektrod jaką elektrodę wolframową wybrać do swojego projektu?

Elektrody wolframowe, mimo że wyglądają podobnie, różnią się składem chemicznym, co wpływa na ich właściwości i przeznaczenie. Aby ułatwić wybór, producenci oznaczają je różnymi kolorami końcówek. Oto najpopularniejsze typy:

• Zielone (czysty wolfram): Najstarszy typ, dobry do spawania aluminium (AC), ale charakteryzuje się niestabilnym łukiem. Coraz rzadziej używane.
• Czerwone (wolfram z torem): Kiedyś bardzo popularne do spawania prądem stałym (DC) stali nierdzewnej, stali czarnej. Zapewniają stabilny łuk. Ze względu na zawartość toru (pierwiastek promieniotwórczy) są stopniowo wycofywane i zastępowane innymi.
• Złote (wolfram z lantanem): Uniwersalne elektrody, świetnie sprawdzają się zarówno w spawaniu prądem stałym (DC) stali, jak i prądem przemiennym (AC) aluminium. Zapewniają stabilny łuk i są bezpieczniejsze niż torowe. To często mój wybór do większości projektów.
• Szare (wolfram z cerem): Podobnie jak lantanowe, są uniwersalne i dobrze sprawdzają się w obu trybach prądu (DC i AC), szczególnie przy niskich prądach.
• Niebieskie (wolfram z lantanem i cerem): Nowoczesne elektrody, często oznaczane jako "uniwersalne", zapewniające bardzo stabilny łuk i długą żywotność, zarówno w DC, jak i AC.

Zawsze sprawdzaj zalecenia producenta spawarki i elektrod, aby dobrać odpowiedni typ do swojego projektu i trybu pracy.

Gaz osłonowy bez tajemnic: Dlaczego najczęściej wybieramy argon?

Gaz osłonowy jest absolutnie niezbędny w spawaniu TIG, ponieważ chroni jeziorko spawalnicze i elektrodę przed utlenianiem i zanieczyszczeniami z powietrza. Najczęściej stosowanym gazem jest czysty argon. Jest on cięższy od powietrza, co sprawia, że skutecznie "osłania" obszar spawania. Argon zapewnia stabilny łuk, dobrą penetrację i estetyczną spoinę. W niektórych przypadkach, szczególnie przy spawaniu grubszych materiałów lub metali o wysokiej przewodności cieplnej (np. miedzi), można rozważyć użycie mieszanek argonu z helem. Hel zwiększa energię łuku, co pozwala na szybsze spawanie i lepsze przetopy, ale jest znacznie droższy i wymaga większego przepływu gazu.

Drut do TIG kiedy jest potrzebny i jak go prawidłowo dobrać?

W spawaniu TIG materiał dodatkowy, czyli drut (lub pręt), jest podawany do jeziorka spawalniczego ręcznie i nie zawsze jest konieczny. Spawamy bez drutu, gdy łączymy cienkie blachy na styk, a ich krawędzie są wystarczające do utworzenia spoiny. Jednak w większości przypadków, zwłaszcza przy grubszych materiałach, wypełnianiu szczelin, czy budowaniu lica spoiny, drut jest niezbędny. Kluczowe jest, aby dobrać drut o składzie chemicznym identycznym lub bardzo zbliżonym do spawanego materiału podstawowego. Na przykład, do spawania stali nierdzewnej używamy drutu ze stali nierdzewnej, do aluminium drutu aluminiowego. Niewłaściwy dobór drutu może prowadzić do pęknięć, korozji lub obniżenia wytrzymałości spoiny.

TIG kontra MIG/MAG kluczowe różnice i wybór metody

Elektroda topliwa vs. nietopliwa fundamentalna różnica w procesie

Jedną z najbardziej fundamentalnych różnic między spawaniem TIG a MIG/MAG jest rodzaj używanej elektrody. W metodzie TIG, jak już wiemy, stosujemy nietopliwą elektrodę wolframową. Oznacza to, że elektroda jedynie wytwarza łuk elektryczny, ale sama nie topi się i nie staje się częścią spoiny. Materiał dodatkowy, jeśli jest potrzebny, podawany jest osobno. Z kolei w spawaniu MIG/MAG używamy elektrody topliwej w postaci drutu, która jest podawana automatycznie z bębna i topi się w łuku, stając się jednocześnie spoiną i materiałem dodatkowym. Ta różnica ma ogromny wpływ na kontrolę, precyzję i wydajność obu procesów.

Szybkość i wydajność a precyzja i jakość co jest Twoim priorytetem?

Wybór między TIG a MIG/MAG często sprowadza się do priorytetów projektu. Czy liczy się szybkość i wydajność, czy może perfekcyjna jakość i estetyka? Poniżej przedstawiam kluczowe różnice, które pomogą Ci podjąć decyzję:

Która metoda będzie lepsza dla Twojego warsztatu lub projektu?

Decyzja o wyborze metody TIG czy MIG/MAG zależy od wielu czynników. Jeśli Twoim priorytetem jest niezwykła jakość, estetyka spoiny, precyzja oraz spawanie cienkich blach, metali specjalnych (takich jak aluminium, stal nierdzewna, tytan), to TIG będzie dla Ciebie najlepszym wyborem. Wymaga on jednak większych umiejętności, cierpliwości i jest wolniejszy. Z drugiej strony, jeśli potrzebujesz szybkiej i wydajnej metody do spawania grubszych materiałów, konstrukcji stalowych, w produkcji seryjnej, a estetyka nie jest absolutnym priorytetem, to MIG/MAG będzie bardziej odpowiedni. Często w profesjonalnych warsztatach używa się obu metod, w zależności od specyfiki zadania. Ja osobiście cenię sobie wszechstronność i dlatego mam w swoim warsztacie sprzęt do obu technik.

Pierwsze kroki w spawaniu TIG jak unikać błędów?

Nauka czyni mistrza: Dlaczego TIG wymaga cierpliwości i praktyki?

Nie ma co ukrywać spawanie TIG jest uważane za jedną z trudniejszych do opanowania metod. Wymaga ogromnej cierpliwości, precyzji i regularnej praktyki. Musisz nauczyć się koordynacji obu rąk, jednej do prowadzenia uchwytu, drugiej do podawania drutu. Do tego dochodzi kontrola nad prądem, gazem, kątem elektrody i prędkością spawania. Nie zniechęcaj się, jeśli pierwsze próby nie będą idealne. To normalne! Pamiętam swoje początki i wiem, że tylko godziny spędzone na ćwiczeniach pozwolą Ci osiągnąć zadowalający poziom. Zacznij od prostych połączeń na płasko, na grubszych materiałach, a z czasem przechodź do bardziej skomplikowanych zadań.

Kontrola nad jeziorkiem spawalniczym klucz do idealnej spoiny

Jedną z najważniejszych umiejętności, którą musisz opanować w spawaniu TIG, jest perfekcyjna kontrola nad jeziorkiem spawalniczym. To właśnie w tym płynnym obszarze dzieje się cała magia. Umiejętność utrzymania jeziorka w odpowiednim rozmiarze, kształcie i temperaturze jest kluczowa dla uzyskania mocnej, estetycznej i pozbawionej defektów spoiny. Jeśli jeziorko będzie zbyt duże, ryzykujesz przepalenie materiału; jeśli zbyt małe, spoina będzie słaba. Ćwicz obserwację jeziorka, jego reakcję na ruch elektrody i podawanie drutu. To właśnie ta intuicja, wypracowana przez praktykę, odróżnia dobrego spawacza TIG od początkującego.

Przeczytaj również: Spawanie pionowe elektrodą: Jak opanować PF/PG i unikać błędów?

Bezpieczeństwo przede wszystkim: O czym nigdy nie możesz zapomnieć?

Bezpieczeństwo podczas spawania TIG jest absolutnie nienegocjowalne. Pamiętajcie, że macie do czynienia z wysokimi temperaturami, promieniowaniem UV/IR i prądem elektrycznym. Zawsze przestrzegajcie podstawowych zasad:

• Ochrona oczu: Używaj odpowiedniej przyłbicy spawalniczej z filtrem o odpowiednim zaciemnieniu (zazwyczaj DIN 9-13 dla TIG). Nigdy nie patrz na łuk bez ochrony!
• Ochrona skóry: Zakładaj odzież ochronną (kurtka, spodnie, rękawice spawalnicze), która ochroni Cię przed promieniowaniem UV i poparzeniami.
• Wentylacja: Spawaj w dobrze wentylowanym pomieszczeniu lub używaj odciągów spawalniczych, aby uniknąć wdychania szkodliwych oparów.
• Uziemienie: Upewnij się, że sprzęt jest prawidłowo uziemiony, a przewody są w dobrym stanie.
• Gaśnica: Miej pod ręką gaśnicę proszkową lub koc gaśniczy.
• Czyste środowisko pracy: Usuń wszelkie materiały łatwopalne z obszaru spawania.

Pamiętaj, że zdrowie i bezpieczeństwo są najważniejsze. Nie ryzykuj i zawsze stosuj odpowiednie środki ochrony osobistej.
