Spawanie pionowe elektrodą: Jak opanować PF/PG i unikać błędów?

Spawanie w pozycji pionowej elektrodą otuloną to jedna z najbardziej wymagających technik, która testuje umiejętności każdego spawacza. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć specyfikę spawania pionowego, opanować kluczowe techniki PF i PG, a także skutecznie unikać najczęstszych błędów, abyś mógł tworzyć trwałe i estetyczne spoiny.

Dlaczego spawanie w pionie to prawdziwe wyzwanie dla spawacza

Grawitacja Twój największy wróg przy spawaniu pionowym

Spawanie w pozycji pionowej jest wyzwaniem przede wszystkim ze względu na działanie siły grawitacji. Ciekły metal spoiny, zamiast utrzymywać się w jeziorku spawalniczym, ma tendencję do spływania w dół. To zjawisko sprawia, że spawacz musi wykazać się niezwykłą precyzją i kontrolą nad jeziorkiem, aby zapobiec powstawaniu podtopień, nawisów czy nierównomiernego lica spoiny. Wymaga to nie tylko stabilnej ręki, ale także doskonałego wyczucia prądu i prędkości prowadzenia elektrody.

Różnice między spawaniem z dołu do góry (PF) a z góry na dół (PG)

W spawaniu pionowym wyróżniamy dwie główne techniki, każda z nich ma swoje specyficzne zastosowania i charakterystykę:

Cecha	Spawanie PF (z dołu do góry)	Spawanie PG (z góry na dół)
Kierunek spawania	Od dołu do góry	Od góry do dołu
Głębokość wtopienia	Lepsze, głębsze wtopienie	Płytsze wtopienie
Wytrzymałość spoiny	Wyższa wytrzymałość, lepsza jakość	Niższa wytrzymałość, głównie estetyka
Kontrola jeziorka	Łatwiejsza kontrola, metal buduje się na warstwie	Trudniejsza kontrola, metal ma tendencję do spływania
Prędkość spawania	Wolniejsze	Szybsze
Zastosowania	Większość zastosowań, grubsze materiały, konstrukcje odpowiedzialne	Cienkie blachy (do 3-4 mm), warstwy przetopowe, estetyczne spoiny
Wymagane umiejętności	Wysokie, ale bardziej wybaczalne niż PG	Wysokie, precyzyjna kontrola

Kiedy spawanie w pionie jest absolutnie konieczne? Przykłady z praktyki

Spawanie w pionie jest często nieuniknione w wielu sytuacjach, zwłaszcza gdy niemożliwe jest obrócenie lub manipulowanie elementem. Spotykamy się z nim na przykład podczas montażu konstrukcji stalowych na budowach, gdzie trzeba łączyć pionowe słupy czy ściany. Jest również kluczowe przy budowie zbiorników, rurociągów czy silosów, gdzie obwodowe spoiny często wymagają prowadzenia w pozycji pionowej. W przemyśle stoczniowym, przy naprawach maszyn czy w warsztatach, gdzie obrabiane są duże i ciężkie elementy, umiejętność spawania w pionie jest po prostu nieoceniona i pozwala na wykonanie pracy bez konieczności demontażu czy przemieszczania konstrukcji.

Kluczowe przygotowanie fundament udanej spoiny pionowej

Jaką elektrodę wybrać? Rutylowa vs. zasadowa w starciu z pionem

Wybór odpowiedniej elektrody ma fundamentalne znaczenie dla sukcesu spawania w pionie. Najczęściej polecane są dwa typy: elektrody rutylowe i zasadowe. Elektrody rutylowe (np. ER 146, ER 246) są zazwyczaj łatwiejsze w użyciu, charakteryzują się stabilnym łukiem, mniejszym rozpryskiem i łatwo usuwalnym żużlem. Są dobrym wyborem dla początkujących spawaczy, a także do spawania cienkich blach i w sytuacjach, gdzie estetyka jest ważniejsza niż maksymalna wytrzymałość. Z kolei elektrody zasadowe (np. EB 150) dają spoiny o znacznie wyższej wytrzymałości mechanicznej i odporności na pęknięcia, co czyni je idealnym wyborem do konstrukcji odpowiedzialnych i grubych materiałów. Wymagają jednak większych umiejętności od spawacza, a także szczególnego traktowania muszą być absolutnie suche i często wymagają wygrzewania przed użyciem, aby zapobiec powstawaniu pęcherzy i porowatości w spoinie.

Sekret idealnych ustawień spawarki: Jak dobrać prąd do spawania w pionie?

Dobór natężenia prądu jest jednym z najważniejszych parametrów, który decyduje o jakości spoiny pionowej. Moje doświadczenie podpowiada, że prąd spawania w pionie powinien być o około 10-15% niższy niż ten, którego użyłbyś do spawania w pozycji podolnej (płaskiej). Dlaczego? Zbyt wysoki prąd spowoduje, że ciekły metal będzie nadmiernie spływał w dół, co doprowadzi do podtopień, nawisów i trudności w kontrolowaniu jeziorka spawalniczego. Niższe natężenie prądu pozwala na lepszą kontrolę nad jeziorkiem, umożliwiając metalowi krzepnięcie zanim grawitacja zdąży go przemieścić. To klucz do budowania równej i estetycznej spoiny.

Przygotowanie materiału czystość i fazowanie to podstawa

Nie mogę wystarczająco podkreślić, jak ważne jest odpowiednie przygotowanie materiału przed spawaniem pionowym. Powierzchnia spawanych elementów musi być absolutnie czysta wolna od rdzy, farby, smarów, oleju i wszelkich innych zanieczyszczeń. Zanieczyszczenia te mogą prowadzić do powstawania pęcherzy, porowatości i wtrąceń żużlowych, co znacząco osłabia spoinę. Dodatkowo, w przypadku grubszych materiałów, konieczne jest fazowanie krawędzi. Fazowanie tworzy rowek spawalniczy, który ułatwia pełne wtopienie i pozwala na prawidłowe ułożenie kolejnych warstw spoiny, zapewniając jej odpowiednią wytrzymałość i geometrię.

Bezpieczeństwo przede wszystkim: Jak chronić się przed spadającym żużlem i odpryskami?

Bezpieczeństwo podczas spawania w pionie jest absolutnym priorytetem. Ze względu na działanie grawitacji, opadające krople ciekłego metalu i żużlu stanowią znacznie większe zagrożenie niż w innych pozycjach. Dlatego zawsze przestrzegam następujących zasad:

• Pełny strój ochronny: Zawsze noszę odzież trudnopalną, która zakrywa całe ciało. To podstawa.
• Rękawice spawalnicze: Dobrej jakości, grube rękawice są niezbędne do ochrony dłoni i przedramion.
• Buty ochronne: Wysokie buty z metalowym noskiem są konieczne, aby chronić stopy przed spadającymi odpryskami i ciężkimi elementami.
• Przyłbica spawalnicza: Musi być wyposażona w odpowiedni filtr, chroniący oczy i twarz przed promieniowaniem UV/IR oraz odpryskami.
• Ochrona przestrzeni pod miejscem spawania: Upewniam się, że pod miejscem spawania nie ma żadnych łatwopalnych materiałów ani osób. W razie potrzeby stosuję ekrany ochronne.
• Wentylacja: Zawsze dbam o odpowiednią wentylację, aby uniknąć wdychania szkodliwych oparów.

Pamiętaj, że przepisy BHP w Polsce są regulowane przez rozporządzenia Ministra Gospodarki i należy ich bezwzględnie przestrzegać.

Technika spawania pionowego z dołu do góry (PF) przewodnik krok po kroku

Prawidłowe zajarzenie łuku i formowanie jeziorka spawalniczego

Początek spoiny w pozycji PF jest kluczowy. Zajarzam łuk stabilnie, najlepiej metodą drapania, na krawędzi rowka spawalniczego lub na specjalnej blaszce startowej, jeśli to możliwe. Po zajarzeniu łuku, szybko przenoszę go do miejsca startu i formuję niewielkie, ale stabilne jeziorko spawalnicze. Muszę upewnić się, że metal dobrze się stapia z obydwoma brzegami rowka. Początkowa faza wymaga szczególnej koncentracji, aby od razu uzyskać odpowiednią geometrię i wtopienie, które będą fundamentem dla całej spoiny.

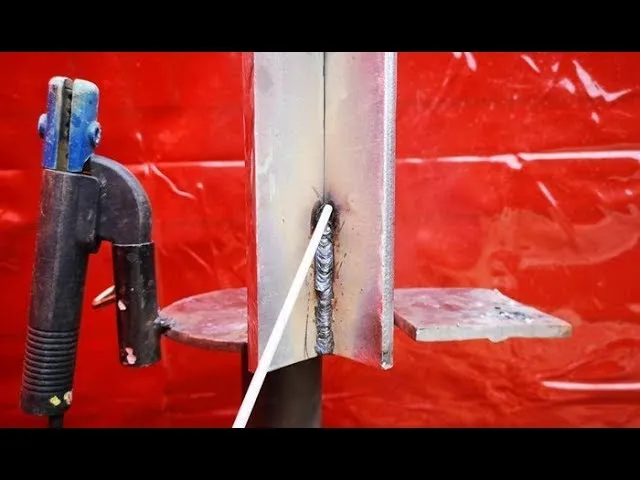

Magia ruchu "jodełką": Jak prowadzić elektrodę, by uzyskać idealną spoinę?

W technice PF najczęściej stosuję ruch zakosami, potocznie nazywany "jodełką" lub ruchy trójkątne. To on pozwala na skuteczne budowanie spoiny wbrew grawitacji. Oto jak to robię:

1. Kąt elektrody: Elektrodę prowadzę lekko skierowaną w górę, pod kątem około 10-15° od pionu. To pomaga w utrzymaniu metalu i kontrolowaniu jeziorka.
2. Ruch podstawowy: Zaczynam od środka jeziorka, a następnie wykonuję ruchy na boki, tworząc kształt odwróconej litery "V" lub trójkąta.
3. Zatrzymanie na brzegach: Kluczowe jest chwilowe zatrzymanie elektrody na brzegach spoiny. To pozwala na odpowiednie nadtopienie materiału podstawowego i zapobiega powstawaniu podtopień.
4. Szybkie przejście przez środek: Po zatrzymaniu na brzegach, szybko przenoszę elektrodę przez środek spoiny w górę, aby uniknąć nadmiernego nagrzewania i spływania metalu w centrum.
5. Równomierność: Staram się, aby ruchy były symetryczne i powtarzalne, co zapewnia równomierne lico spoiny i stałe wtopienie.

Pamiętaj, że praktyka czyni mistrza im więcej ćwiczysz ten ruch, tym bardziej staje się on intuicyjny.

Kluczowe momenty: przytrzymanie na brzegach dla perfekcyjnego wtopienia

Jak wspomniałem, chwilowe zatrzymanie elektrody na brzegach spoiny podczas spawania PF jest absolutnie kluczowe. To właśnie w tych momentach metal podstawowy ma szansę odpowiednio się nadtopić i połączyć z metalem spoiny. Bez tego zatrzymania, ryzykujesz powstanie podtopień czyli miejsc, gdzie brzeg spoiny nie jest prawidłowo połączony z materiałem podstawowym. Zbyt szybkie przejście przez brzegi może również prowadzić do niewystarczającego wtopienia. To właśnie ten moment pozwala mi budować solidne i estetyczne brzegi spoiny, zapewniając jej pełną wytrzymałość.

Jak utrzymać stałą długość łuku i unikać przyklejania elektrody?

Utrzymanie stałej długości łuku jest fundamentalne dla stabilności procesu i jakości spoiny, niezależnie od pozycji. W pionie jest to szczególnie ważne, ponieważ wahania długości łuku mogą prowadzić do niestabilności jeziorka i trudności w kontrolowaniu spływającego metalu. Staram się utrzymywać łuk jak najkrótszy, ale stabilny. Jeśli elektroda zaczyna się przyklejać, najczęściej jest to sygnał, że prąd spawania jest zbyt niski. W takiej sytuacji delikatnie zwiększam prąd, ale pamiętam o zasadzie obniżania go o 10-15% w stosunku do pozycji podolnej. Innym powodem przyklejania może być niewłaściwe zajarzenie łuku lub zbyt wolne prowadzenie elektrody. Ćwiczenie stabilności ręki i wyczucia prądu to jedyna droga do sukcesu.

Spawanie z góry na dół (PG) kiedy i jak stosować tę technikę?

Dlaczego ta metoda jest szybsza, ale i bardziej ryzykowna?

Spawanie z góry na dół (PG) jest niewątpliwie szybsze niż technika PF. Grawitacja w tym przypadku "pomaga" w prowadzeniu ciekłego metalu w dół, co pozwala na szybsze przemieszczanie się wzdłuż spoiny. Jednak ta sama grawitacja sprawia, że metoda PG jest bardziej ryzykowna pod względem jakości spoiny. Otrzymujemy płytsze wtopienie, a metal spoiny ma tendencję do "przeganiania" jeziorka, co może prowadzić do braku przetopienia i mniejszej wytrzymałości złącza. Dlatego też, choć szybsza, metoda PG jest stosowana z większą rozwagą i tylko w określonych zastosowaniach.

Technika prowadzenia elektrody przy spawaniu w dół kluczowe różnice

Technika prowadzenia elektrody w metodzie PG różni się znacząco od PF. Tutaj również prowadzę elektrodę pod kątem, ale skierowaną lekko w dół. Ruchy są zazwyczaj szybsze i bardziej płynne, często prostoliniowe lub z delikatnymi, szybkimi zakosami. Moim celem jest szybkie osadzenie metalu i przemieszczenie się w dół, zanim jeziorko stanie się zbyt duże i niekontrolowane. Kontrola jeziorka spawalniczego jest tu jeszcze bardziej krytyczna muszę unikać nadmiernego nagromadzenia metalu, które mogłoby spłynąć i utworzyć nawisy. W przypadku PG, nie zatrzymuję się na brzegach tak jak w PF, ponieważ mogłoby to doprowadzić do nadmiernego nagrzewania i spływania metalu.

Zastosowania, w których spawanie z góry na dół ma sens

Mimo swoich ograniczeń, spawanie z góry na dół (PG) ma swoje uzasadnione zastosowania. Jest to metoda efektywna w sytuacjach, gdzie:

• Spawane są cienkie blachy (zazwyczaj do 3-4 mm), gdzie głębokie wtopienie nie jest priorytetem, a liczy się prędkość i estetyka.
• Wykonuje się warstwy przetopowe, czyli pierwsze warstwy spoiny, które mają za zadanie połączyć materiał, zanim zostaną nałożone kolejne, bardziej wytrzymałe warstwy.
• Wymagana jest szybkość wykonania, a wytrzymałość złącza nie jest krytycznym parametrem (np. niektóre prace montażowe, gdzie spoina ma charakter tymczasowy lub mniej obciążony).
• W przypadku rur cienkościennych, gdzie ryzyko przepalenia materiału jest wysokie przy zbyt wolnym spawaniu.

Warto jednak pamiętać, że w większości konstrukcji odpowiedzialnych, gdzie wymagana jest wysoka jakość i wytrzymałość, technika PF jest zdecydowanie preferowana.

Najczęstsze błędy w spawaniu pionowym i skuteczne sposoby ich unikania

Problem #1: Podtopienia i nawisy jak kontrolować ciepło?

Podtopienia i nawisy to jedne z najczęstszych problemów w spawaniu pionowym. Podtopienia to miejsca, gdzie materiał podstawowy jest nadtopiony, ale nie wypełniony metalem spoiny, natomiast nawisy to nadmierne nagromadzenie metalu, które "wisi" na spoinie. Głównymi przyczynami są zbyt wysoki prąd spawania, zbyt wolne prowadzenie elektrody lub nieprawidłowy ruch, który nie pozwala metalowi na wystarczające krzepnięcie. Aby ich uniknąć, zawsze upewniam się, że prąd jest odpowiednio obniżony (o 10-15% w stosunku do podolnej), prowadzę elektrodę z optymalną prędkością, a ruch "jodełką" jest precyzyjny, z odpowiednim, ale nie za długim zatrzymaniem na brzegach.

Problem #2: Nierówne lico i "glisty" co robisz nie tak?

Nierówne lico spoiny, często określane jako "glisty" lub "garby", to problem estetyczny, ale może również świadczyć o niestabilności procesu. Najczęściej wynika z niestabilnej ręki spawacza, zmiennej prędkości spawania lub nieprawidłowego ruchu elektrody. Jeśli ruchy są niesymetryczne, a prędkość prowadzenia nieregularna, metal odkłada się nierównomiernie. Aby tego uniknąć, koncentruję się na utrzymaniu stałej, płynnej prędkości i symetrycznych ruchów. Ćwiczenie stabilności ręki i powtarzalności ruchów jest tutaj kluczowe. Czasami problemem może być również zbyt długi łuk, który utrudnia kontrolę nad jeziorkiem.

Problem #3: Pęcherze i porowatość ukryty wróg Twojej spoiny

Pęcherze i porowatość to wady wewnętrzne, które mogą znacząco osłabić spoinę i być trudne do wykrycia bez specjalistycznych badań. Najczęstszymi przyczynami są wilgoć w elektrodach (szczególnie zasadowych, które wymagają wygrzewania), zanieczyszczenia na spawanej powierzchni, zbyt długi łuk spawalniczy lub niedostateczne odgazowanie jeziorka. Aby zapobiegać pęcherzom, zawsze używam suchych elektrod, dokładnie czyszczę materiał przed spawaniem i staram się utrzymywać krótki, stabilny łuk. Pamiętam też, że zbyt szybkie spawanie może uniemożliwić ucieczkę gazów, co również prowadzi do porowatości.

Problem #4: Trudności z usunięciem żużla jak temu zapobiec?

Trudności z usunięciem żużla po spawaniu pionowym mogą być frustrujące i świadczyć o problemach w procesie. Często jest to wynik nieprawidłowego doboru elektrody (np. zbyt duża ilość żużla dla danej pozycji), zbyt niskiego prądu spawania, który nie pozwala na odpowiednie stopienie żużla, lub niewłaściwego kąta elektrody, który uniemożliwia prawidłowe formowanie się warstwy ochronnej. Aby zapobiec temu problemowi, upewniam się, że używam elektrody odpowiedniej do spawania w pionie (np. rutylowe są zazwyczaj łatwiejsze), dobieram optymalny prąd i prowadzę elektrodę pod prawidłowym kątem. Dobrze wykonana spoina powinna mieć żużel, który łatwo odchodzi po ostygnięciu, często samoczynnie.

Opanuj spawanie w pionie praktyczne wskazówki do treningu

Od czego zacząć trening? Proste ćwiczenia na "sucho" i na złomie

Moja rada dla każdego, kto chce opanować spawanie w pionie, to zacząć od podstaw. Nie rzucaj się od razu na skomplikowane konstrukcje. Zacznij od:

• Ćwiczeń "na sucho": Bez włączonej spawarki, po prostu ćwicz ruchy ręką z elektrodą w uchwycie. Skup się na płynności, symetrii i powtarzalności ruchu "jodełką". To buduje pamięć mięśniową.
• Spawanie na złomie: Znajdź kawałki złomu płaskowniki, profile, cokolwiek. Ustaw je pionowo i ćwicz spawanie pojedynczych ściegów. Nie przejmuj się od razu idealnym wyglądem, skup się na kontroli jeziorka, utrzymaniu kąta i prędkości.
• Małe, krótkie spoiny: Na początku wykonuj krótkie, 5-10 cm spoiny. Łatwiej jest utrzymać koncentrację na krótkim odcinku. Stopniowo wydłużaj spoiny.
• Różne elektrody: Eksperymentuj z elektrodami rutylowymi i zasadowymi, aby poczuć różnicę w prowadzeniu i charakterystyce jeziorka.

Pamiętaj, że każdy spawacz zaczynał od prostych ćwiczeń. Kluczem jest cierpliwość i konsekwencja.

Analiza własnych spoin naucz się rozpoznawać błędy i je korygować

Po każdym ćwiczeniu, poświęć czas na dokładną analizę swojej spoiny. To jeden z najważniejszych elementów nauki. Oglądaj ją pod różnymi kątami, usuń żużel i szukaj konkretnych błędów: czy są podtopienia? Czy lico jest równe? Czy brzegi są dobrze wtopione? Czy są widoczne pęcherze? Zastanów się, co mogło być przyczyną danego problemu czy prąd był za wysoki, ruch za szybki, a może kąt elektrody niewłaściwy? Tylko poprzez świadome rozpoznawanie błędów i ich przyczyn będziesz w stanie skutecznie je korygować i doskonalić swoją technikę. Możesz nawet robić zdjęcia swoich spoin, aby śledzić postępy.

Przeczytaj również: Jaka grubość elektrody do spawania? Praktyczny przewodnik (70 znaków)

Kiedy będziesz gotowy na prawdziwe wyzwania?

Gotowość do podjęcia się prawdziwych wyzwań w spawaniu pionowym przychodzi z czasem i doświadczeniem. Moim zdaniem, będziesz gotowy, gdy będziesz w stanie konsekwentnie wykonywać spoiny o równym licu, bez podtopień i nawisów, z dobrym przetopieniem i łatwo usuwalnym żużlem, na różnych grubościach materiału i z różnymi typami elektrod. Kiedy poczujesz, że masz pełną kontrolę nad jeziorkiem spawalniczym, a ruch elektrody staje się intuicyjny, to znak, że jesteś na dobrej drodze. Pamiętaj, że spawanie to ciągła nauka, a nawet doświadczeni spawacze zawsze dążą do perfekcji. Nie bój się prosić o radę bardziej doświadczonych kolegów i zawsze stawiaj na bezpieczeństwo.
