Jaki przedłużacz do spawarki? Wybierz bezpiecznie i uniknij awarii!

Wybór odpowiedniego przedłużacza do spawarki to często bagatelizowana kwestia, która ma jednak kluczowe znaczenie zarówno dla bezpieczeństwa pracy, jak i prawidłowego działania samego urządzenia. Z mojego doświadczenia wynika, że wielu użytkowników, zwłaszcza amatorów, sięga po zwykłe przedłużacze dostępne w marketach, nie zdając sobie sprawy z potencjalnych zagrożeń. Takie podejście może prowadzić do poważnych problemów, od spadków napięcia i niestabilnej pracy spawarki, po przegrzewanie się kabli, a nawet ryzyko pożaru czy porażenia prądem.

Niewidzialny wróg spawacza: Czym jest spadek napięcia i jak niszczy Twój sprzęt?

Jednym z najbardziej podstępnych problemów, z jakimi możemy się spotkać przy użyciu nieodpowiedniego przedłużacza do spawarki, jest spadek napięcia. To zjawisko polega na tym, że im dłuższy i cieńszy jest przewód, tym większy opór stawia przepływającemu prądowi, co skutkuje obniżeniem napięcia na końcu przedłużacza, czyli przy samej spawarce. Spadek napięcia poniżej 5% wartości znamionowej (czyli 230V) może mieć katastrofalne skutki. Z moich obserwacji wynika, że objawia się to niestabilną pracą urządzenia, problemami z zajarzeniem łuku, a w konsekwencji niższą jakością spoiny. Co gorsza, długotrwała praca w takich warunkach może prowadzić do przeciążenia i uszkodzenia delikatnej elektroniki spawarki, co jest już poważnym kosztem. Pamiętajmy, że im dłuższy kabel i im większe obciążenie prądowe, tym większy będzie spadek napięcia, dlatego tak ważne jest dobranie odpowiedniego przekroju żyły.

Przegrzany kabel i ryzyko pożaru kiedy pomarańczowy przewód staje się niebezpieczny?

Kolejnym, i być może jeszcze bardziej bezpośrednim zagrożeniem, jest przegrzewanie się kabli. Zbyt cienki przewód, który nie jest w stanie bezpiecznie przewodzić wymaganego prądu, zaczyna się nagrzewać. To zjawisko jest szczególnie widoczne w popularnych, często jaskrawo pomarańczowych przedłużaczach z marketów budowlanych, które nie są przystosowane do dużych obciążeń. Przegrzewanie może doprowadzić do stopienia izolacji kabla, co z kolei stwarza bezpośrednie ryzyko zwarcia, pożaru, a nawet porażenia prądem. Wyobraźmy sobie, że pracujemy w warsztacie, a nasz przedłużacz leży w pobliżu łatwopalnych materiałów stopiona izolacja to prosta droga do tragedii. Dlatego tak ważne jest, aby nie lekceważyć tego aspektu bezpieczeństwa.

Jak moc Twojej spawarki przekłada się na wymagania prądowe prosta zasada, którą musisz znać.

Częstym błędem, który widuję, jest mylenie maksymalnego prądu spawania (np. 200A, 250A) z prądem pobieranym z sieci. To dwie zupełnie różne wartości! Spawarka, która umożliwia spawanie prądem 200A, nie pobiera z gniazdka 200 amperów. Zamiast tego, musimy zawsze sprawdzić tabliczkę znamionową spawarki. Tam znajdziemy kluczowe informacje: maksymalny prąd pobierany z sieci (oznaczony jako Imax) lub moc znamionową (P) podaną w kilowatach (kW). Przykładowo, spawarka inwertorowa o maksymalnym prądzie spawania 200A, zasilana z sieci 230V, może pobierać z gniazdka prąd w zakresie 30-45A. To właśnie ta wartość, Imax lub P, jest decydująca przy doborze odpowiedniego przekroju kabla przedłużacza. Ignorowanie tej zasady to prosta droga do problemów, o których wspominałem wcześniej.

Dobór przedłużacza do spawarki kluczowe parametry

Krok 1: Analiza tabliczki znamionowej spawarki które wartości mają realne znaczenie?

Jak już wspomniałem, tabliczka znamionowa spawarki to prawdziwa skarbnica wiedzy. Kiedy dobieram przedłużacz, zawsze zaczynam od jej dokładnej analizy. Szukamy dwóch kluczowych wartości:

• Imax (maksymalny prąd pobierany z sieci): To absolutnie najważniejsza informacja. Pokazuje, ile prądu spawarka "ciągnie" z gniazdka w szczytowym momencie. To właśnie na podstawie tej wartości dobieramy przekrój kabla.
• P (moc znamionowa w kW): Jeśli Imax nie jest podane, możemy posłużyć się mocą. Pamiętajmy, że moc (P) = napięcie (U) * prąd (I). Zatem, znając moc i napięcie (np. 230V), możemy łatwo obliczyć przybliżony prąd pobierany.

Wartości takie jak maksymalny prąd spawania (np. 200A) czy cykl pracy (np. 60%) są ważne dla samego spawania, ale nie dla doboru przedłużacza. Skupmy się na tym, co spawarka potrzebuje z sieci, a nie na tym, co oddaje na elektrodę.

Krok 2: Przekrój żyły kabla kiedy wystarczy 2,5 mm², a kiedy 4 mm² to absolutna konieczność?

To jest serce całego zagadnienia. Odpowiedni przekrój żyły kabla to gwarancja bezpieczeństwa i stabilnej pracy. Dla większości amatorskich i półprofesjonalnych spawarek inwertorowych 230V o mocy do 200A, moim zdaniem, absolutnym minimum jest przekrój 2,5 mm². Jest to wystarczające, ale tylko dla stosunkowo krótkich odcinków, powiedzmy do 10-15 metrów. Kiedy jednak potrzebujemy dłuższego przedłużacza (np. 20-30 metrów) lub pracujemy z mocniejszymi urządzeniami, które pobierają więcej prądu, przekrój 4 mm² staje się koniecznością. Większy przekrój żyły oznacza mniejszy opór, a co za tym idzie, mniejszy spadek napięcia i znacznie mniejsze ryzyko przegrzewania się kabla. Lepiej zainwestować w nieco grubszy kabel i mieć spokój, niż ryzykować uszkodzenie spawarki czy, co gorsza, pożar.

Krok 3: Długość ma znaczenie jak każdy dodatkowy metr wpływa na wybór przewodu?

Długość przedłużacza jest ściśle powiązana z przekrojem żyły. Jak już wspomniałem, każdy dodatkowy metr kabla zwiększa opór i tym samym potęguje spadek napięcia. Dlatego też, im dłuższy przedłużacz potrzebujemy, tym większy przekrój żyły musimy zastosować, aby utrzymać spadek napięcia na akceptowalnym poziomie (poniżej 5%). Oto moje orientacyjne rekomendacje, które pomogą zminimalizować spadki napięcia i zapewnić bezpieczną pracę:

• Przekrój 2,5 mm²: Zalecam stosowanie dla długości do 15 metrów. Jest to odpowiednie dla typowych spawarek inwertorowych 230V o prądzie spawania do 200A.
• Przekrój 4 mm²: Niezbędny dla długości od 15 do 30 metrów. Ten przekrój jest również zalecany dla mocniejszych spawarek 230V lub w sytuacjach, gdy chcemy mieć większy margines bezpieczeństwa.
• Powyżej 30 metrów: W takich przypadkach należy rozważyć jeszcze większy przekrój (np. 6 mm²) lub, jeśli to możliwe, podłączyć spawarkę bliżej źródła zasilania. Długie przedłużacze zawsze niosą ze sobą większe ryzyko spadków napięcia.

Pamiętajmy, że te wartości są orientacyjne i zawsze warto sprawdzić specyfikację spawarki oraz warunki pracy.

Krok 4: Zasilanie 230V vs 400V czym różni się przedłużacz do spawarki inwertorowej od siłowego?

Różnica w zasilaniu ma fundamentalne znaczenie dla wyboru przedłużacza. Większość spawarek inwertorowych, zwłaszcza tych przeznaczonych do użytku domowego i półprofesjonalnego, jest zasilana z jednofazowego gniazdka 230V. Do takich urządzeń potrzebujemy przedłużacza 3-żyłowego (faza, neutralny, uziemienie), najczęściej o przekroju 3x2,5 mm² lub 3x4 mm², zakończonego standardową wtyczką 16A.

Jeśli jednak posiadamy mocniejszą spawarkę, często transformatorową lub bardziej zaawansowany model MIG/MAG czy TIG, możemy mieć do czynienia z zasilaniem trójfazowym 400V, potocznie nazywanym "siłą". W tym przypadku niezbędny jest przedłużacz siłowy, który zazwyczaj jest 5-żyłowy (trzy fazy, neutralny, uziemienie), np. 5x2,5 mm² lub 5x4 mm². Co więcej, wtyczki i gniazda do zasilania trójfazowego są inne zazwyczaj są to wtyczki 16A lub 32A, zależnie od zapotrzebowania prądowego spawarki. Należy bezwzględnie dopasować typ wtyczki i gniazda do posiadanego sprzętu i instalacji.

Jaki kabel do przedłużacza spawalniczego oznaczenia i bezpieczeństwo

Dlaczego przewód w izolacji gumowej H07RN-F to standard w profesjonalnych zastosowaniach?

Kiedy mówimy o profesjonalnych zastosowaniach i pracy w trudnych warunkach, takich jak warsztat, plac budowy czy na zewnątrz, przewód H07RN-F to absolutny standard, który z czystym sumieniem polecam. Jego wyjątkowe właściwości wynikają z konstrukcji: posiada izolację z gumy EPR (etylenowo-propylenowej) oraz powłokę z gumy chloroprenowej. Dzięki temu jest on niezwykle odporny na uszkodzenia mechaniczne (otarcia, zgniecenia), wilgoć, oleje, smary i wiele chemikaliów. To sprawia, że jest idealny do pracy z narzędziami o dużym poborze mocy, takimi jak spawarki, gdzie kabel jest narażony na trudne warunki środowiskowe. Inwestycja w taki kabel to inwestycja w bezpieczeństwo i długowieczność sprzętu.

Czy popularne kable warsztatowe OW i OWD nadają się do podłączenia spawarki?

Odpowiadając krótko i stanowczo: nie, popularne kable warsztatowe typu OW i OWD nie nadają się do podłączenia spawarki. Chociaż mogą wydawać się solidne i są często używane do zasilania innych elektronarzędzi, ich izolacja nie jest wystarczająco odporna na specyficzne warunki panujące przy pracach spawalniczych. Są mniej elastyczne w niskich temperaturach i bardziej podatne na uszkodzenia mechaniczne niż kable typu H07RN-F. Używanie ich do spawarki to niepotrzebne ryzykowanie przegrzania, uszkodzenia izolacji i potencjalnego zagrożenia dla użytkownika. Zawsze stawiajmy na rozwiązania dedykowane do ciężkich warunków.

Unikaj tych oznaczeń przegląd kabli nieprzystosowanych do ciężkich warunków pracy.

Aby ułatwić wybór i uniknąć błędów, przygotowałem listę oznaczeń kabli, których zdecydowanie należy unikać przy budowie przedłużacza do spawarki:

• OMY, OWY: Są to kable w izolacji polwinitowej. Charakteryzują się niską odpornością na uszkodzenia mechaniczne, niskie temperatury oraz działanie olejów i smarów. Ich izolacja łatwo pęka i kruszy się, co w warunkach warsztatowych jest niedopuszczalne.
• H05VV-F (dawne OWY): Chociaż to nowsze oznaczenie, nadal jest to kabel w izolacji polwinitowej, przeznaczony raczej do użytku domowego i biurowego, a nie do ciężkich zastosowań przemysłowych czy warsztatowych.
• Kable o oznaczeniach "LgY", "LgYs": Są to przewody instalacyjne, przeznaczone do montażu na stałe w instalacjach elektrycznych, a nie do ruchomych przedłużaczy. Nie posiadają odpowiedniej odporności mechanicznej i elastyczności.

Moim zdaniem, kluczowe jest zrozumienie, że oszczędność na kablu to pozorna oszczędność, która może kosztować znacznie więcej w przyszłości.

Gotowy przedłużacz czy DIY porównanie i wskazówki

Gotowe przedłużacze spawalnicze na co zwrócić uwagę, by nie przepłacić za słabą jakość?

Zakup gotowego przedłużacza spawalniczego to wygodne rozwiązanie, ale wymaga czujności. Niestety, na rynku nie brakuje produktów o zaniżonych parametrach, które mogą wprowadzić w błąd. Oto, na co ja zawsze zwracam uwagę, aby nie przepłacić za słabą jakość:

• Przekrój żyły: Sprawdź dokładnie, czy podany przekrój (np. 3x2,5 mm² lub 3x4 mm²) jest zgodny z Twoimi potrzebami i czy producent nie "naciąga" parametrów. Czasem podawany jest przekrój zewnętrzny, a nie rzeczywisty przekrój miedzianej żyły.
• Typ kabla: Upewnij się, że jest to kabel w izolacji gumowej, najlepiej H07RN-F. Unikaj polwinitowych zamienników. Informacja o typie kabla powinna być wyraźnie widoczna na produkcie lub w specyfikacji.
• Jakość wtyczek i gniazd: Dobrej jakości wtyczki i gniazda powinny być solidne, z dobrze wykonanymi stykami i uszczelnieniami. Tanie, chińskie zamienniki często mają luźne styki, które mogą się przegrzewać.
• Certyfikaty i normy: Sprawdź, czy produkt posiada odpowiednie certyfikaty bezpieczeństwa (np. CE) i jest zgodny z normami.
• Renoma producenta: Zaufani producenci zazwyczaj oferują produkty o sprawdzonych parametrach.

Pamiętaj, że niska cena często idzie w parze z niską jakością, zwłaszcza w przypadku tak krytycznego elementu jak przedłużacz do spawarki.

Budowa własnego przedłużacza dla kogo to dobre rozwiązanie i jak zrobić to profesjonalnie?

Budowa własnego przedłużacza to rozwiązanie, które ma swoje zalety i wady. Moim zdaniem, jest to dobra opcja dla osób, które posiadają podstawową wiedzę z zakresu elektryki i potrafią posługiwać się odpowiednimi narzędziami.
Zalety:

• Precyzyjny dobór komponentów: Możesz wybrać kabel o idealnym przekroju i długości, a także wysokiej jakości wtyczki i gniazda, bez kompromisów.
• Potencjalnie niższy koszt: Często zakup kabla na metry i osobnych wtyczek wychodzi taniej niż gotowy przedłużacz o tych samych, wysokich parametrach.
• Dopasowanie do potrzeb: Możesz stworzyć przedłużacz idealnie dopasowany do specyficznych wymagań Twojego warsztatu.

Wady:

• Wymagane umiejętności: Niewłaściwe połączenia mogą stwarzać poważne zagrożenie.
• Odpowiedzialność: Cała odpowiedzialność za bezpieczeństwo i prawidłowe działanie leży po Twojej stronie.

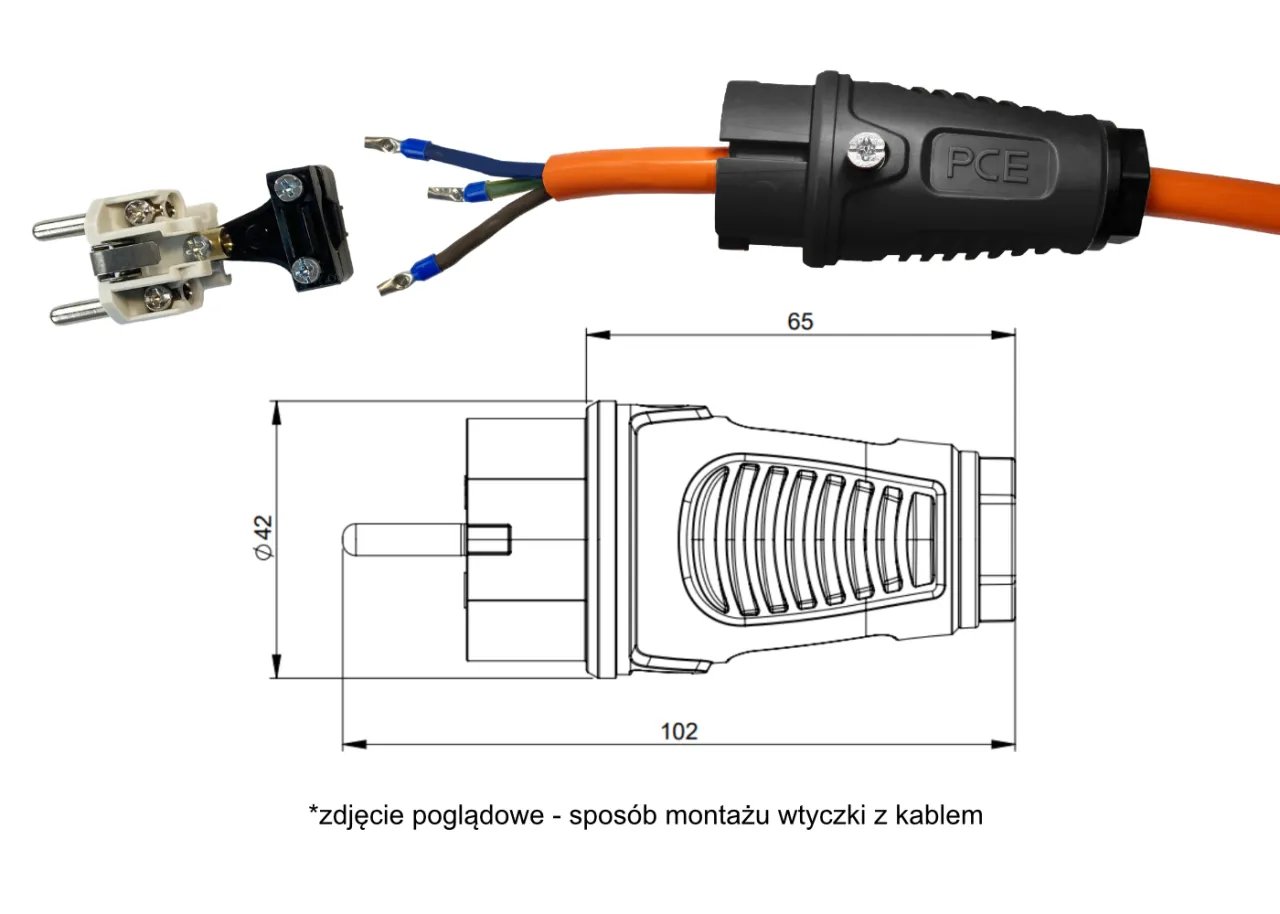

Jeśli zdecydujesz się na samodzielną budowę, pamiętaj o kilku podstawowych wskazówkach: używaj solidnych wtyczek i gniazd (np. firmy PCE, Bals), zawsze stosuj prawidłowe połączenia (faza do fazy, neutralny do neutralnego, uziemienie do uziemienia), a żyły kabla montuj w zaciskach wtyczek i gniazd starannie i pewnie. Używaj odpowiednich narzędzi, takich jak ściągacze izolacji i zaciskarki. W razie wątpliwości, lepiej zlecić montaż elektrykowi.

Błędy przy używaniu przedłużacza ze spawarką jak ich unikać?

Błąd #1: Praca na zwiniętym kablu prosta droga do stopienia izolacji i zwarcia.

To jeden z najczęstszych i najbardziej niebezpiecznych błędów, jakie widuję. Praca na zwiniętym kablu, czy to na bębnie, czy po prostu w ciasnym kręgu, to prosta droga do katastrofy. Dlaczego? Zwinięty kabel działa jak cewka indukcyjna. Kiedy przepływa przez niego duży prąd (a spawarka generuje spore obciążenie), powstają silne pola magnetyczne, które prowadzą do gwałtownego nagrzewania się kabla. Temperatura może wzrosnąć do tego stopnia, że izolacja zacznie się topić, co w najlepszym wypadku zniszczy przedłużacz, a w najgorszym doprowadzi do zwarcia, pożaru lub porażenia prądem. Zawsze, bez wyjątku, w pełni rozwijaj przedłużacz przed rozpoczęciem pracy. To podstawowa zasada bezpieczeństwa, której nie wolno lekceważyć.

Błąd #2: Łączenie kilku krótszych przedłużaczy zamiast jednego solidnego.

Widziałem to niezliczoną ilość razy zamiast jednego, odpowiednio długiego przedłużacza, ludzie łączą dwa, trzy, a nawet więcej krótszych. To bardzo zły pomysł. Każde dodatkowe złącze to potencjalny punkt oporu, a co za tym idzie, miejsce, w którym może dochodzić do spadków napięcia i przegrzewania. Złącza są również najbardziej narażone na uszkodzenia mechaniczne i wnikanie wilgoci. Im więcej połączeń, tym większe ryzyko awarii, niestabilnej pracy spawarki i zagrożenia bezpieczeństwa. Moja rada jest prosta: zawsze staraj się użyć jednego, odpowiednio długiego i solidnego kabla. Jeśli potrzebujesz 25 metrów, kup przedłużacz 25-metrowy, a nie łącz dwa po 10 i jeden 5-metrowy.

Przeczytaj również: Ile prądu zużywa spawarka? Oblicz koszty i tnij rachunki!

Błąd #3: Ignorowanie stanu wtyczek i gniazd małe uszkodzenia, wielkie zagrożenie.

Wtyczki i gniazda to często niedoceniane elementy, które odgrywają kluczową rolę w bezpieczeństwie. Regularnie sprawdzaj ich stan. Szukaj wszelkich uszkodzeń mechanicznych, takich jak pęknięcia obudowy, nadpalenia styków, luźne lub wygięte bolce. Nawet małe uszkodzenia mogą prowadzić do poważnych problemów. Luźne styki powodują zwiększony opór, co skutkuje przegrzewaniem się wtyczki lub gniazda, a w konsekwencji może doprowadzić do zwarcia, pożaru, a nawet porażenia prądem. Jeśli zauważysz jakiekolwiek niepokojące objawy, natychmiast wymień uszkodzony element. Konserwacja i dbałość o detale to klucz do bezpiecznej i efektywnej pracy ze spawarką.
