Jak zrobić spawarkę DIY? Poradnik, koszty i bezpieczeństwo

W dzisiejszym poradniku skupimy się na fascynującym, choć wymagającym projekcie: samodzielnej budowie spawarki transformatorowej. Przedstawię Wam kompleksowy przewodnik krok po kroku, omawiając nie tylko niezbędne komponenty i proces montażu, ale także kluczowe zasady bezpieczeństwa, które są absolutnym priorytetem. Zastanowimy się również, czy w dobie tanich urządzeń gotowych, budowa własnej spawarki to nadal opłacalna inwestycja, czy raczej projekt dla prawdziwych majsterkowiczów z pasją DIY.

Czy budowa własnej spawarki to nadal dobry pomysł?

Wielu z Was, podobnie jak ja kiedyś, zastanawia się, czy samodzielna budowa spawarki ma jeszcze sens, zwłaszcza gdy na rynku dostępne są gotowe urządzenia w bardzo przystępnych cenach. Moim zdaniem, w kontekście ekonomicznym, projekt DIY często przegrywa z gotowymi, tanimi spawarkami inwertorowymi, których ceny zaczynają się już od 300-400 zł. Te fabryczne urządzenia oferują zazwyczaj lepsze parametry, stabilniejszy łuk, są lżejsze i co najważniejsze posiadają certyfikaty bezpieczeństwa.

Dlatego też, budowa własnej spawarki transformatorowej to dziś raczej projekt hobbystyczny lub edukacyjny, a nie sposób na realne oszczędności. Jeśli jednak cenicie sobie satysfakcję z samodzielnego wykonania czegoś od podstaw, chcecie zgłębić tajniki elektryki i spawania, lub po prostu macie pod ręką odpowiednie komponenty z odzysku, to jak najbardziej warto podjąć to wyzwanie. Pamiętajcie jednak, że bezpieczeństwo musi być absolutnym priorytetem.

Zanim zaczniesz: kluczowe zagrożenia i absolutne podstawy bezpieczeństwa

Zanim w ogóle pomyślicie o wzięciu do ręki narzędzi, muszę bardzo wyraźnie podkreślić: samodzielna budowa spawarki wiąże się z ogromnym ryzykiem. Pracujemy tutaj z wysokim napięciem sieciowym (230V/400V) oraz bardzo wysokim natężeniem prądu spawania, co w przypadku błędu może być śmiertelnie niebezpieczne. Nie ma tu miejsca na kompromisy czy niedociągnięcia. Jeśli nie macie podstawowej wiedzy z zakresu elektryki i zasad BHP, gorąco odradzam ten projekt. Jeśli jednak czujecie się na siłach, musicie bezwzględnie zastosować poniższe zasady:

• Wiedza BHP: Zanim zaczniesz, upewnij się, że znasz podstawowe zasady bezpieczeństwa pracy z prądem elektrycznym.
• Izolacja: Wszystkie elementy pod napięciem muszą być perfekcyjnie zaizolowane.
• Uziemienie: Obudowa spawarki oraz wszystkie metalowe elementy, które mogą znaleźć się pod napięciem, muszą być solidnie uziemione.
• Bezpieczniki: Konieczne jest zastosowanie odpowiednich bezpieczników nadprądowych w obwodzie pierwotnym i wtórnym.

Spawarka transformatorowa z odzysku poradnik krok po kroku

Najpopularniejszym i stosunkowo najprostszym sposobem na zbudowanie własnej spawarki jest wykorzystanie transformatorów. Często są to transformatory pozyskane ze starych kuchenek mikrofalowych. To rozwiązanie jest osiągalne dla osób z podstawową wiedzą elektryczną i umiejętnościami manualnymi. Poniżej przedstawiam, jak krok po kroku zbudować taką spawarkę.

Czego będziesz potrzebować? Kompletna lista części i narzędzi

Aby zbudować prostą spawarkę transformatorową, będziesz potrzebować następujących komponentów i narzędzi. Wiele z nich można pozyskać z odzysku, co obniży koszty projektu:

• Transformator(y): Najczęściej wykorzystuje się transformatory z kuchenek mikrofalowych (MOT - Microwave Oven Transformer). Potrzebne będą 1-2 sztuki, w zależności od pożądanej mocy.
• Przewody o dużym przekroju:
  • Do uzwojenia wtórnego: miedziany drut nawojowy o przekroju 25-50 mm² (im większy przekrój, tym większy prąd spawania).
  • Do przewodów spawalniczych: elastyczne przewody spawalnicze o przekroju 25-50 mm² (długość ok. 2-3 m każdy).
  • Do zasilania: przewód zasilający o odpowiednim przekroju (np. 3x2.5 mm² lub 3x4 mm²) z wtyczką.
• Uchwyt elektrodowy: Standardowy uchwyt do elektrod.
• Zacisk masowy: Solidny zacisk do podłączenia masy.
• Obudowa: Metalowa lub z tworzywa sztucznego, odporna na wysoką temperaturę, z dobrą wentylacją.
• Mostek prostowniczy (opcjonalnie): Jeśli chcesz spawać prądem stałym (DC), potrzebny będzie mostek prostowniczy o odpowiednim prądzie i napięciu (np. 100-200A, 100V).
• Bezpieczniki: Nadprądowe bezpieczniki topikowe lub automatyczne (do obwodu pierwotnego i wtórnego).
• Wyłącznik: Główny wyłącznik zasilania.
• Narzędzia: Śrubokręty, klucze, kombinerki, szczypce do cięcia, lutownica, multimetr, wiertarka, szlifierka kątowa (do modyfikacji transformatora).
• Materiały izolacyjne: Taśma izolacyjna, koszulki termokurczliwe, preszpan lub inny materiał izolacyjny.

Jak pozyskać i przygotować transformatory z kuchenki mikrofalowej?

Transformatory z kuchenek mikrofalowych (MOT) są doskonałą bazą do budowy spawarki ze względu na swoją moc. Oto jak je bezpiecznie pozyskać i przygotować:

1. Bezpieczny demontaż: Przede wszystkim, ODŁĄCZ KUCHENKĘ MIKROFALOWĄ OD PRĄDU! Kondensator w mikrofalówce może przechowywać śmiertelnie niebezpieczny ładunek nawet po odłączeniu zasilania. Rozładuj go, zwierając jego końcówki izolowanym narzędziem (np. śrubokrętem z izolowaną rękojeścią).
2. Wyjęcie transformatora: Odkręć obudowę kuchenki i zlokalizuj transformator. Jest to duży, ciężki element. Odkręć go i ostrożnie wyjmij, odłączając wszystkie przewody.
3. Usunięcie uzwojenia wtórnego: Transformator MOT posiada dwa uzwojenia: pierwotne (cienki drut, podłączone do sieci) i wtórne (gruby drut, wysokie napięcie do magnetronu). Musisz usunąć uzwojenie wtórne. Najłatwiej zrobić to, przecinając je piłą do metalu lub szlifierką kątową w miejscu, gdzie drut wychodzi z rdzenia, a następnie wybijając je młotkiem. Uważaj, aby nie uszkodzić uzwojenia pierwotnego i rdzenia.
4. Izolacja: Po usunięciu uzwojenia wtórnego, sprawdź, czy rdzeń i pozostałe uzwojenie pierwotne są nienaruszone. Wyczyść miejsce po starym uzwojeniu i upewnij się, że nie ma ostrych krawędzi. Możesz dodatkowo zaizolować wnętrze rdzenia preszpanem lub inną odporną izolacją.

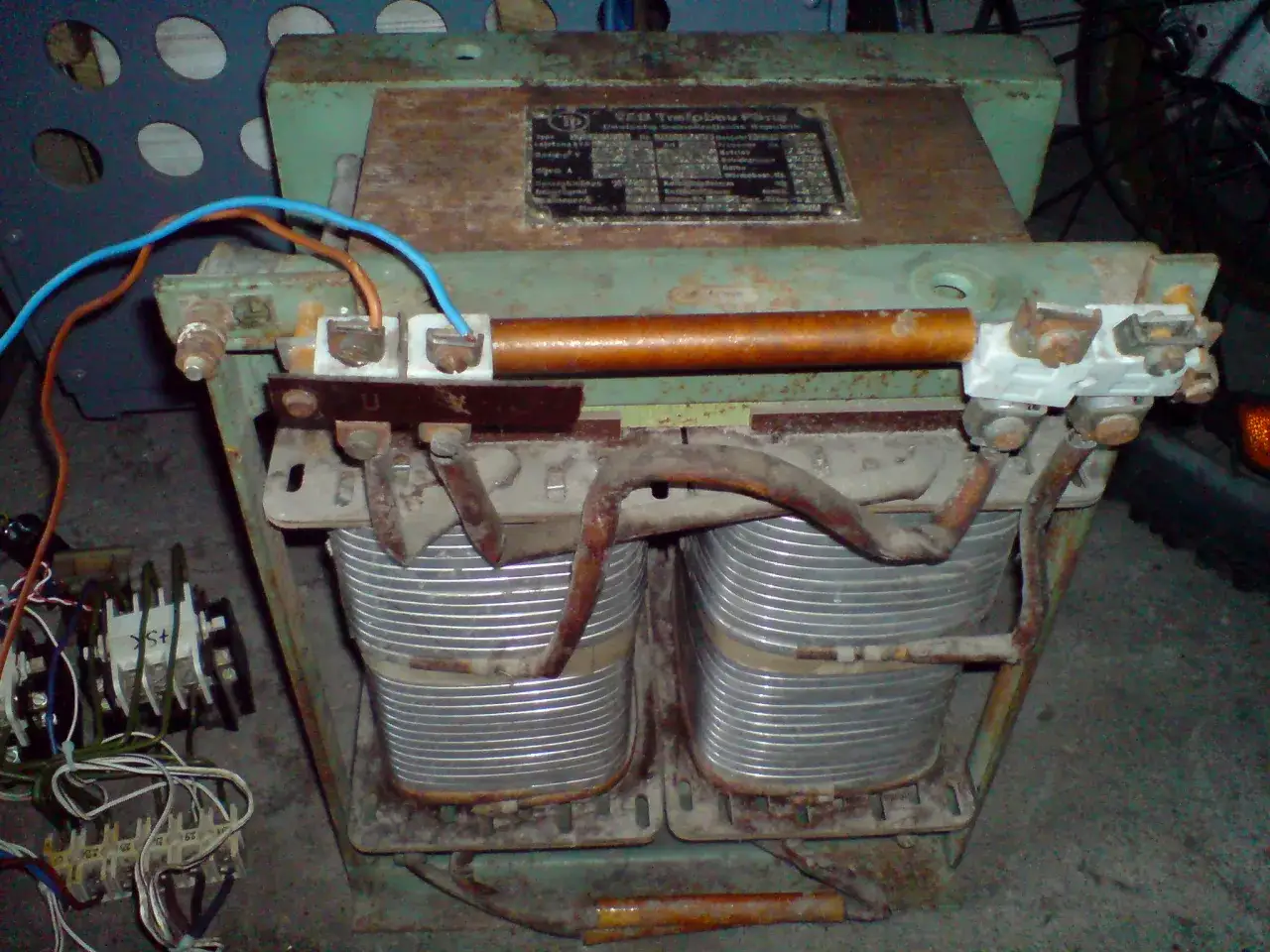

Uzwojenie wtórne: jak prawidłowo nawinąć cewkę spawalniczą?

Nawinięcie nowego uzwojenia wtórnego to kluczowy etap, który zadecyduje o parametrach Waszej spawarki. Musimy uzyskać niskie napięcie (ok. 40-60V) i wysoki prąd (np. 100-200A).

1. Dobór przewodu: Użyj miedzianego drutu nawojowego o dużym przekroju, np. 25 mm² dla prądu do 100A, 35 mm² dla 100-150A, a nawet 50 mm² dla wyższych prądów. Im grubszy drut, tym mniejsze straty i mniejsze nagrzewanie. Można również użyć kilku cieńszych przewodów połączonych równolegle, aby uzyskać wymagany przekrój.
2. Izolacja początkowa: Przed nawijaniem, owiń rdzeń w miejscu, gdzie będzie uzwojenie, kilkoma warstwami taśmy izolacyjnej lub preszpanu. Zapewni to dodatkową izolację od rdzenia.
3. Nawijanie: Nawijaj drut ciasno i równomiernie, warstwa po warstwie. Staraj się, aby zwoje były jak najbardziej płaskie i nie krzyżowały się. Liczba zwojów zależy od transformatora, ale zazwyczaj potrzeba około 10-15 zwojów, aby uzyskać odpowiednie napięcie. Jeśli używasz dwóch transformatorów, połącz ich uzwojenia pierwotne równolegle do sieci, a uzwojenia wtórne szeregowo, aby zwiększyć napięcie.
4. Test napięcia: Po nawinięciu kilku zwojów, podłącz uzwojenie pierwotne transformatora do sieci (zawsze przez bezpiecznik!) i zmierz napięcie na końcówkach nawiniętego uzwojenia wtórnego. Powinno ono wynosić około 2-3V na zwój. Kontynuuj nawijanie, aż uzyskasz pożądane napięcie jałowe spawarki (ok. 40-60V).
5. Izolacja końcowa: Po nawinięciu wszystkich zwojów, solidnie zaizoluj całe uzwojenie taśmą izolacyjną, a końcówki przewodów zabezpiecz koszulkami termokurczliwymi. Upewnij się, że nie ma żadnych odsłoniętych części przewodzących.

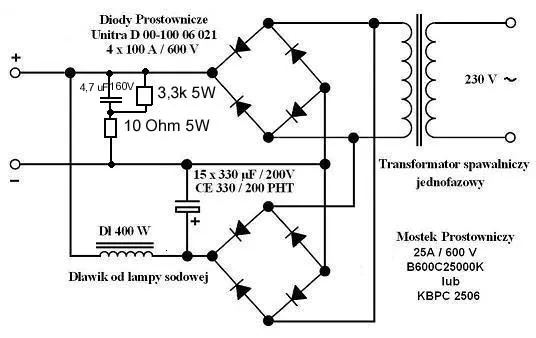

Schemat połączeń elektrycznych jak uniknąć kosztownej pomyłki?

Prawidłowe połączenia elektryczne to podstawa bezpieczeństwa i funkcjonalności spawarki. Uzwojenie pierwotne transformatora (lub transformatorów, jeśli używasz dwóch równolegle) podłączamy do sieci zasilającej 230V przez główny wyłącznik i bezpiecznik nadprądowy. Końcówki nowo nawiniętego uzwojenia wtórnego podłączamy bezpośrednio do uchwytu elektrodowego i zacisku masowego. Jeśli planujecie spawać prądem stałym (DC), pomiędzy uzwojenie wtórne a uchwyt i masę należy wpiąć mostek prostowniczy. Pamiętajcie o obowiązkowym uziemieniu metalowej obudowy spawarki to absolutna podstawa ochrony przeciwporażeniowej. Typowe błędy to zastosowanie zbyt cienkich przewodów, brak bezpieczników, czy niewłaściwa izolacja, które mogą prowadzić do przegrzewania, zwarć, a nawet pożarów lub porażenia prądem.

Montaż całości: od obudowy po uchwyty spawalnicze

Po przygotowaniu transformatora i uzwojeń, czas na montaż w obudowie. Wybierzcie solidną obudowę, najlepiej metalową, która zapewni odpowiednią ochronę mechaniczną i elektryczną. Upewnijcie się, że obudowa ma wystarczające otwory wentylacyjne, aby zapobiec przegrzewaniu się transformatora. Zamontujcie transformator w obudowie, najlepiej na izolacyjnych podkładkach. Podłączcie przewód zasilający do uzwojenia pierwotnego przez wyłącznik i bezpiecznik. Przewody spawalnicze (z uchwytem elektrodowym i zaciskiem masowym) podłączcie do uzwojenia wtórnego. Wszystkie połączenia muszą być solidne, skręcone i dobrze zaizolowane. Zwróćcie uwagę na estetykę i porządek wewnątrz obudowy to świadczy o profesjonalizmie i dbałości o bezpieczeństwo.

Ulepszenia spawarki DIY czy warto inwestować w modyfikacje?

Po zbudowaniu podstawowej spawarki transformatorowej, naturalnym krokiem dla wielu majsterkowiczów jest chęć jej ulepszenia. Modyfikacje te mogą znacząco poprawić funkcjonalność urządzenia, ale wymagają dodatkowej wiedzy i często również dodatkowych nakładów finansowych. Zastanówmy się, co warto rozważyć.

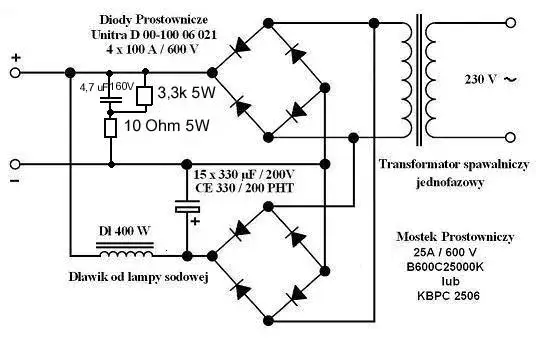

Jak dodać prostownik i spawać prądem stałym (DC)?

Spawarki transformatorowe standardowo spawają prądem przemiennym (AC), co jest wystarczające do wielu prac. Jednak spawanie prądem stałym (DC) oferuje lepszą stabilność łuku, mniejsze rozpryski i możliwość spawania szerszej gamy materiałów, w tym stali nierdzewnej. Aby przekształcić spawarkę AC na AC/DC, wystarczy dodać mostek prostowniczy o odpowiednich parametrach (np. 100-200A, 100V) oraz kondensator filtrujący (opcjonalnie, ale zalecany dla wygładzenia prądu). Mostek prostowniczy wpinamy w obwód wtórny, pomiędzy uzwojenie transformatora a uchwyt i masę.

Budowa prostego regulatora prądu spawania przegląd metod

Możliwość regulacji prądu spawania jest niezwykle przydatna, pozwala dostosować parametry do grubości materiału i rodzaju elektrody. W spawarkach transformatorowych DIY najczęściej stosuje się następujące metody:

• Odczepy na uzwojeniu wtórnym: Polega to na wyprowadzeniu dodatkowych końcówek z uzwojenia wtórnego w różnych miejscach. Przełączając się między nimi, zmieniamy liczbę zwojów, a tym samym prąd spawania. Wymaga to jednak rozbierania uzwojenia i wyprowadzania dodatkowych przewodów.
• Dławik szeregowy: Dławik wpięty szeregowo w obwód wtórny zwiększa impedancję, co obniża prąd spawania. Można go zbudować z rdzenia transformatora i nawiniętego na nim uzwojenia. Regulacja odbywa się poprzez zmianę liczby zwojów lub szczeliny powietrznej w rdzeniu.
• Regulator tyrystorowy (na uzwojeniu pierwotnym): Bardziej zaawansowane rozwiązanie, polegające na regulacji napięcia zasilającego uzwojenie pierwotne za pomocą układu tyrystorowego. Wymaga to jednak większej wiedzy elektronicznej.

Chłodzenie transformatora jak zapobiec przegrzaniu konstrukcji?

Transformatory, zwłaszcza te z mikrofalówek, mają tendencję do nagrzewania się podczas intensywnej pracy. Przegrzewanie skraca żywotność urządzenia i może prowadzić do awarii. Aby temu zapobiec, warto zadbać o odpowiednie chłodzenie. Najprostszym rozwiązaniem jest zapewnienie dobrej wentylacji obudowy poprzez wykonanie otworów wentylacyjnych (najlepiej na dole i na górze, aby umożliwić konwekcję powietrza). Można również zainstalować wentylator (np. komputerowy 12V z zasilaczem) skierowany na rdzeń transformatora. To znacząco poprawi cykl pracy spawarki i jej niezawodność.

Spawarka inwertorowa DIY projekt tylko dla ekspertów?

Chociaż budowa spawarki transformatorowej jest wyzwaniem, to jednak jest to projekt w zasięgu wielu zaawansowanych majsterkowiczów. Sprawa wygląda zupełnie inaczej w przypadku spawarki inwertorowej. Budowa inwertora to znacznie bardziej skomplikowane przedsięwzięcie, które wymaga zaawansowanej wiedzy z elektroniki mocy, dostępu do specjalistycznych podzespołów i precyzyjnych schematów. Dla większości amatorów jest to projekt nieopłacalny i zbyt trudny, a ryzyko popełnienia błędu, który może zniszczyć drogie komponenty lub zagrozić bezpieczeństwu, jest bardzo wysokie.

Podstawowe bloki i schemat ideowy spawarki inwertorowej

, w przeciwieństwie do transformatorowej, nie opiera się na prostym transformatorze sieciowym. Jej działanie polega na przekształcaniu prądu sieciowego. W bardzo ogólnym ujęciu, składa się z kilku kluczowych bloków: prostownika (zamieniającego AC na DC), falownika (zamieniającego DC na AC o wysokiej częstotliwości), transformatora wysokiej częstotliwości (znacznie mniejszego niż tradycyjny), kolejnego prostownika (do uzyskania prądu stałego o niskim napięciu i wysokim prądzie) oraz zaawansowanego układu sterowania. Ta złożoność sprawia, że jest to konstrukcja dla prawdziwych ekspertów.

Gdzie szukać sprawdzonych schematów i komponentów?

Jeśli mimo wszystko zdecydujecie się na budowę inwertora DIY, musicie szukać sprawdzonych i szczegółowych schematów na specjalistycznych forach elektronicznych, w literaturze technicznej oraz na stronach doświadczonych konstruktorów. Pozyskanie odpowiednich komponentów, takich jak tranzystory IGBT, szybkie diody prostownicze, czy specjalistyczne układy scalone do sterowania, może być trudne i kosztowne. Często wymaga to zamawiania części z zagranicy lub z wyspecjalizowanych sklepów elektronicznych.

Bezpieczeństwo przede wszystkim jak uniknąć wypadku?

Chcę to powtórzyć raz jeszcze, bo to najważniejszy aspekt całego projektu: bezpieczeństwo jest absolutnym priorytetem. Praca ze spawarką DIY, zwłaszcza taką, którą sami zbudowaliśmy, wymaga najwyższej ostrożności i pełnej świadomości zagrożeń. Nie ma tu miejsca na lekkomyślność.

Absolutne minimum: zabezpieczenia przeciwporażeniowe, które musisz zastosować

Niezależnie od tego, jak prosta jest Wasza spawarka, musicie zastosować poniższe zabezpieczenia. Ich brak jest niedopuszczalny i może mieć tragiczne konsekwencje:

• Prawidłowa izolacja: Wszystkie elementy pod napięciem (przewody, złącza, uzwojenia) muszą być perfekcyjnie zaizolowane, aby zapobiec przypadkowemu dotknięciu.
• Uziemienie obudowy: Metalowa obudowa spawarki musi być solidnie uziemiona. W przypadku przebicia izolacji, prąd popłynie do ziemi, a nie przez Wasze ciało.
• Wyłącznik różnicowoprądowy (RCD): Spawarka powinna być zawsze podłączana do instalacji elektrycznej zabezpieczonej wyłącznikiem różnicowoprądowym (tzw. "różnicówka"). To dodatkowa warstwa ochrony, która szybko odłączy zasilanie w przypadku upływu prądu.
• Bezpieczniki nadprądowe: Zarówno w obwodzie pierwotnym (zasilającym), jak i wtórnym (spawalniczym) muszą być zainstalowane bezpieczniki o odpowiedniej wartości, chroniące przed przeciążeniem i zwarciem.

Prawidłowa izolacja i dobór przekroju przewodów tu nie ma miejsca na kompromis

Zbyt cienkie przewody to jedna z najczęstszych przyczyn awarii i zagrożeń w projektach DIY. Przewody zasilające (do gniazdka) muszą mieć odpowiedni przekrój (np. 3x2.5 mm² lub 3x4 mm²) do przenoszonego prądu. Przewody spawalnicze (od spawarki do uchwytu i masy) muszą być grube i elastyczne, o przekroju minimum 25-50 mm², aby wytrzymać wysokie natężenie prądu spawania bez przegrzewania się. Każde połączenie musi być solidne, zaciśnięte lub przylutowane, a następnie dokładnie zaizolowane. Nigdy nie oszczędzajcie na izolacji i przekroju przewodów! Ryzyko przegrzania, stopienia izolacji, a w konsekwencji pożaru lub porażenia prądem jest zbyt duże.

Pierwsze uruchomienie i testy: procedura, która może uratować życie

Pierwsze uruchomienie samodzielnie zbudowanej spawarki to moment krytyczny. Należy przeprowadzić je z najwyższą ostrożnością:

1. Sprawdzenie wizualne: Dokładnie sprawdź wszystkie połączenia, izolacje i uziemienie. Upewnij się, że nie ma żadnych luźnych przewodów ani odsłoniętych elementów pod napięciem.
2. Podłączenie przez bezpiecznik: Podłącz spawarkę do sieci przez bezpiecznik o odpowiedniej wartości. Najlepiej, jeśli Wasza instalacja ma wyłącznik różnicowoprądowy.
3. Pomiar napięć: Użyj multimetru, aby zmierzyć napięcie na uzwojeniu wtórnym (na końcówkach do uchwytu i masy) przed podłączeniem uchwytów. Powinno ono być zgodne z oczekiwaniami (ok. 40-60V AC lub DC).
4. Testy w bezpiecznym środowisku: Pierwsze testy spawania wykonajcie w bezpiecznym, dobrze wentylowanym miejscu, z dala od materiałów łatwopalnych. Miejcie pod ręką gaśnicę. Najlepiej, jeśli podczas pierwszych testów towarzyszy Wam doświadczona osoba.

Ochrona osobista podczas spawania o czym nigdy nie wolno zapominać?

Nawet najlepiej zbudowana spawarka nie ochroni Was przed promieniowaniem i iskrami. Pamiętajcie o podstawowych środkach ochrony osobistej:

• Przyłbica spawalnicza: Koniecznie z automatycznym zaciemnianiem, chroniąca oczy i twarz przed promieniowaniem UV/IR oraz odpryskami.
• Rękawice spawalnicze: Grube, skórzane rękawice chroniące dłonie przed wysoką temperaturą i iskrami.
• Odzież ochronna: Długie rękawy i nogawki z materiału niepalnego (np. bawełna, skóra), chroniące skórę przed poparzeniami i promieniowaniem.
• Obuwie ochronne: Zakryte, najlepiej skórzane buty, chroniące stopy przed spadającymi iskrami i ciężkimi przedmiotami.

Przeczytaj również: Spawarka do blacharki: Jak wybrać idealną do nowoczesnych aut?

Zanim zaczniesz spawać ostatnie sprawdzenia i alternatywy

Zanim przystąpisz do pierwszego spawania, upewnij się, że wszystko jest gotowe i bezpieczne. Oto szybka lista kontrolna:

• Czy wszystkie połączenia są solidne i zaizolowane?
• Czy obudowa jest uziemiona?
• Czy są zainstalowane odpowiednie bezpieczniki?
• Czy instalacja zasilająca jest zabezpieczona RCD?
• Czy masz kompletne środki ochrony osobistej?
• Czy miejsce pracy jest bezpieczne i dobrze wentylowane?

Jeśli po wszystkich tych przygotowaniach i ostrzeżeniach, projekt samodzielnej budowy spawarki nadal wydaje się Wam zbyt trudny, ryzykowny lub po prostu nieopłacalny, pamiętajcie, że na rynku dostępna jest szeroka gama niedrogich i sprawdzonych spawarek inwertorowych. Są one lekkie, łatwe w obsłudze, energooszczędne i co najważniejsze posiadają certyfikaty bezpieczeństwa. Dla wielu początkujących majsterkowiczów zakup gotowego urządzenia będzie rozsądniejszą i bezpieczniejszą alternatywą, pozwalającą skupić się na nauce samego spawania, a nie na budowie sprzętu.
