Łączenie metali spoiwem, czyli lutowanie, daje dużą kontrolę nad ciepłem i pozwala pracować tam, gdzie spawanie byłoby zbyt agresywne. W tym artykule pokazuję, kiedy ta metoda ma sens, jak dobrać narzędzia i spoiwo, jak wykonać połączenie krok po kroku oraz na co uważać, żeby złącze nie puściło po kilku tygodniach. To temat ważny nie tylko w elektronice, ale też w instalacjach, automatyce i lekkich pracach warsztatowych.
Najważniejsze zasady, które decydują o trwałości połączenia
- Połączenie jest trwałe wtedy, gdy metal bazowy nie jest topiony, a spoiwo swobodnie rozpływa się w szczelinie.
- Granica praktyczna między odmianą niskotemperaturową a wysokotemperaturową to 450°C.
- W połączeniach kapilarnych najlepiej sprawdza się szczelina około 0,05-0,2 mm; powyżej 0,3 mm efekt kapilarny wyraźnie słabnie.
- Czysta i odtłuszczona powierzchnia ma większe znaczenie niż sam wybór palnika czy stacji.
- Najczęstsze błędy to brud, zbyt mało ciepła, ruch elementu podczas stygnięcia i pozostawiony topnik.
Kiedy wybieram tę technikę zamiast spawania
Ja patrzę na to bardzo prosto: jeśli trzeba połączyć cienkie przewody, małe elementy miedziane, końcówki, czujniki albo delikatne detale, wolę tę metodę od spawania, bo nie deformuje materiału tak mocno. W praktyce liczy się tu precyzja, a nie brutalna siła cieplna.
Największa przewaga tej techniki polega na tym, że nagrzewam złącze poniżej temperatury topnienia metalu podstawowego. Spoiwo wypełnia szczelinę, a po ostygnięciu tworzy trwałe połączenie bez nadmiernego osłabiania elementu. To właśnie dlatego tak dobrze sprawdza się przy elektronice, instalacjach miedzianych, osprzęcie pomiarowym i drobnych naprawach warsztatowych.
Nie traktuję jej jednak jako zamiennika dla każdej pracy z metalem. Przy ramkach nośnych, mocno obciążonych wspornikach, częściach narażonych na duże udary albo wysoką temperaturę eksploatacji lepsze będzie spawanie. Pomiędzy tymi metodami istnieje jeszcze lutospawanie, ale to już odrębna technika i nie warto jej mylić z klasycznym łączeniem spoiwem.
Jeśli więc pytanie brzmi: „czy da się to zrobić łagodniej i czy połączenie musi znosić duże obciążenie mechaniczne?”, odpowiedź zwykle prowadzi właśnie tutaj. Z takiego punktu łatwo przejść do drugiego ważnego rozróżnienia, czyli doboru wariantu procesu.
Dwie odmiany, które trzeba odróżniać przed pracą
W materiałach zpe.gov.pl podział jest prosty: wszystko poniżej 450°C to odmiana niskotemperaturowa, a powyżej tej granicy zaczyna się wariant wysokotemperaturowy. W praktyce ten podział naprawdę pomaga, bo od razu mówi, jakiego sprzętu, topnika i przygotowania złącza potrzebuję.
| Cecha | Odmiana niskotemperaturowa | Odmiana wysokotemperaturowa |
|---|---|---|
| Temperatura procesu | zwykle 100-350°C, zawsze poniżej 450°C | powyżej 450°C, często 650-820°C w pracy z miedzią |
| Typowe spoiwo | stopy na bazie cyny, czasem ze srebrem lub miedzią | stopy srebrne, miedziano-fosforowe, mosiężne i podobne |
| Sprzęt | lutownica kolbowa, stacja, hot air w zastosowaniach elektronicznych | palnik gazowy, palnik do prac instalacyjnych, nagrzewanie większej strefy |
| Typowe zastosowania | przewody, płytki, drobna automatyka, czujniki | rury miedziane, armatura, chłodnictwo, instalacje techniczne |
| Najważniejsze ryzyko | przegrzanie delikatnych elementów i izolacji | zbyt szeroka szczelina, słabe zwilżanie, przegrzanie powierzchni |
Ja nie wybieram odmiany po samym przyzwyczajeniu. Najpierw patrzę na metal, grubość elementu, warunki pracy i wymagania projektu. Jeśli złącze ma pracować w instalacji narażonej na temperaturę, drgania albo ciśnienie, dobór procesu staje się ważniejszy niż sam rodzaj palnika. W lekkiej elektronice z kolei bardziej liczy się czystość powierzchni i kontrola czasu grzania niż wysoka temperatura.
To rozróżnienie prowadzi wprost do kolejnego kroku, czyli do narzędzi i materiałów. Bez dobrego przygotowania nawet najlepsze spoiwo nie zrobi roboty.
Co przygotować, zanim rozgrzejesz stanowisko
W warsztacie trzymam się zasady, że pół sukcesu zaczyna się jeszcze przed podgrzaniem metalu. Potrzebuję nie tylko źródła ciepła, ale też właściwego spoiwa, topnika, narzędzi do czyszczenia i sposobu na stabilne unieruchomienie elementów.
- Źródło ciepła - stacja lutownicza do małych połączeń albo palnik do większych złączy.
- Spoiwo - dobrane do metalu i temperatury pracy; inne do elektroniki, inne do instalacji miedzianych.
- Topnik - usuwa tlenki, poprawia zwilżanie i ułatwia rozpływanie się spoiwa.
- Narzędzia do przygotowania - szczotka, papier ścierny, czyściwo, odtłuszczacz.
- Mocowanie - imadło, zaciski albo uchwyt, który nie pozwoli elementowi drgnąć w trakcie pracy.
- Ochrona osobista - okulary, rękawice dobrane do zadania i dobra wentylacja stanowiska.

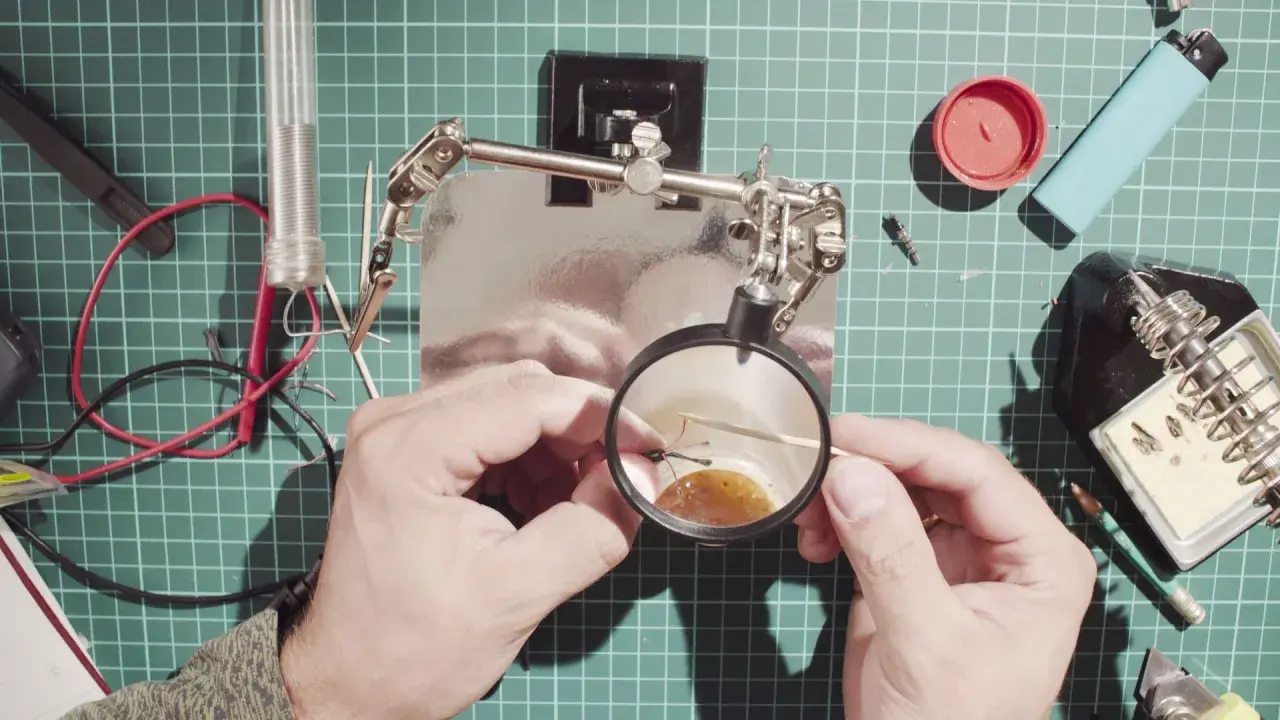

Najwięcej problemów widzę wtedy, gdy ktoś traktuje topnik jak dodatek opcjonalny. Tymczasem on robi dwie rzeczy naraz: czyści powierzchnię z tlenków i poprawia rozpływność spoiwa. Jeśli jego nie ma albo jest źle dobrany, spoiwo zaczyna się kulkować, zamiast wnikać w złącze. W elektronice często używam drutu z rdzeniem topnikowym, bo przyspiesza to pracę i ogranicza liczbę osobnych kroków.
Przy większych pracach instalacyjnych ważna jest też geometria złącza. Zbyt ciasne albo zbyt szerokie połączenie potrafi zepsuć efekt, nawet jeśli reszta jest wykonana poprawnie. I właśnie dlatego kolejny krok warto zrobić metodycznie, a nie „na oko”.
Jak wykonać solidne połączenie krok po kroku
- Oczyść powierzchnie z brudu, utlenienia, farby i tłuszczu. Bez tego spoiwo nie zwilży metalu tak, jak powinno.
- Dopasuj elementy tak, aby szczelina była kontrolowana. Przy połączeniach kapilarnych najlepiej celować w zakres 0,05-0,2 mm.
- Unieruchom złącze, żeby nic nie przesunęło się w trakcie grzania i stygnięcia.
- Nałóż topnik cienką, równą warstwą tam, gdzie spoiwo ma wejść w szczelinę.
- Rozgrzej miejsce łączenia, a nie samo spoiwo. Ciepło ma wejść w materiał i przygotować go do przyjęcia lutowia.
- Podawaj spoiwo do gorącego złącza. Jeśli temperatura jest odpowiednia, materiał sam zostanie wciągnięty kapilarnie.
- Pozwól mu ostygnąć bez ruchu. Każde przesunięcie może osłabić strukturę połączenia.
- Usuń resztki topnika, jeśli dany rodzaj wymaga czyszczenia po pracy.
Ja zawsze pilnuję jednej rzeczy: jeżeli spoiwo kulkuje się na powierzchni, to nie jest to jeszcze dobry znak. Zwykle oznacza to zbyt niską temperaturę, brud albo niewłaściwy topnik. W połączeniach miedzianych i podobnych materiałach to właśnie płynne, równomierne rozlanie spoiwa świadczy o tym, że proces został poprowadzony poprawnie.
Jeśli po złączu widać gruby nadlew, to też nie zawsze powód do zadowolenia. Zbyt duża ilość materiału nie oznacza mocniejszego połączenia, a czasem po prostu maskuje słabe przygotowanie powierzchni. Po tym etapie najczęściej wychodzą też typowe błędy, które na pierwszy rzut oka wyglądają niegroźnie.
Błędy, które wyglądają niewinnie, a kończą się poprawką
W praktyce to nie sprzęt psuje połączenia najczęściej, tylko pośpiech i niedokładność. Widzę to regularnie: ktoś ma dobrą lutownicę albo palnik, ale pomija przygotowanie metalu, przez co efekt jest słaby od samego początku.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Spoiwo tworzy kulki i nie rozpływa się | Brudna powierzchnia, tlenki, za niska temperatura | Oczyścić metal, poprawić dobór topnika, równomiernie dogrzać złącze |
| Złącze wygląda matowo i kruche | Ruch elementu podczas stygnięcia albo zbyt szybkie odjęcie ciepła | Unieruchomić element i pozwolić mu ostygnąć spokojnie |
| Połączenie przecieka lub nie trzyma szczelności | Zbyt szeroka szczelina, za mało spoiwa, nierówne podgrzanie | Sprawdzić dopasowanie i wykonać połączenie od nowa |
| Korozja wokół złącza po czasie | Pozostałości topnika, brak mycia po pracy | Usunąć resztki chemii i zabezpieczyć powierzchnię zgodnie z wymaganiami materiału |
| Element odspaja się po obciążeniu | Proces był dobrany do zbyt lekkiego zastosowania | Zweryfikować, czy nie trzeba przejść na spawanie lub wzmocnienie mechaniczne |
Najbardziej zdradliwy błąd to założenie, że „ładnie wygląda” znaczy „jest dobrze zrobione”. W elektronice i instalacjach liczy się nie tylko wygląd menisku, ale też ciągłość wypełnienia, brak szczelin i odporność na warunki pracy. Z tego powodu zawsze sprawdzam połączenie nie tylko wzrokiem, ale też po jego zachowaniu podczas lekkiej próby mechanicznej.
Kiedy ktoś uczy się tej techniki, często skupia się na temperaturze, a za mało uwagi poświęca szczelinie i czyszczeniu. Tymczasem właśnie te dwa elementy najczęściej decydują o tym, czy wszystko zadziała za pierwszym razem. To prowadzi do pytania, gdzie ta metoda daje największy sens w realnej pracy.
Gdzie ta metoda ma największy sens w budownictwie i robotyce
W budownictwie i branżach pokrewnych najczęściej wykorzystuję ją tam, gdzie potrzeba precyzji, szczelności i małej strefy wpływu ciepła. W instalacjach miedzianych, chłodnictwie, automatyce budynkowej i robotyce to często rozsądniejszy wybór niż agresywne nagrzewanie całego elementu.

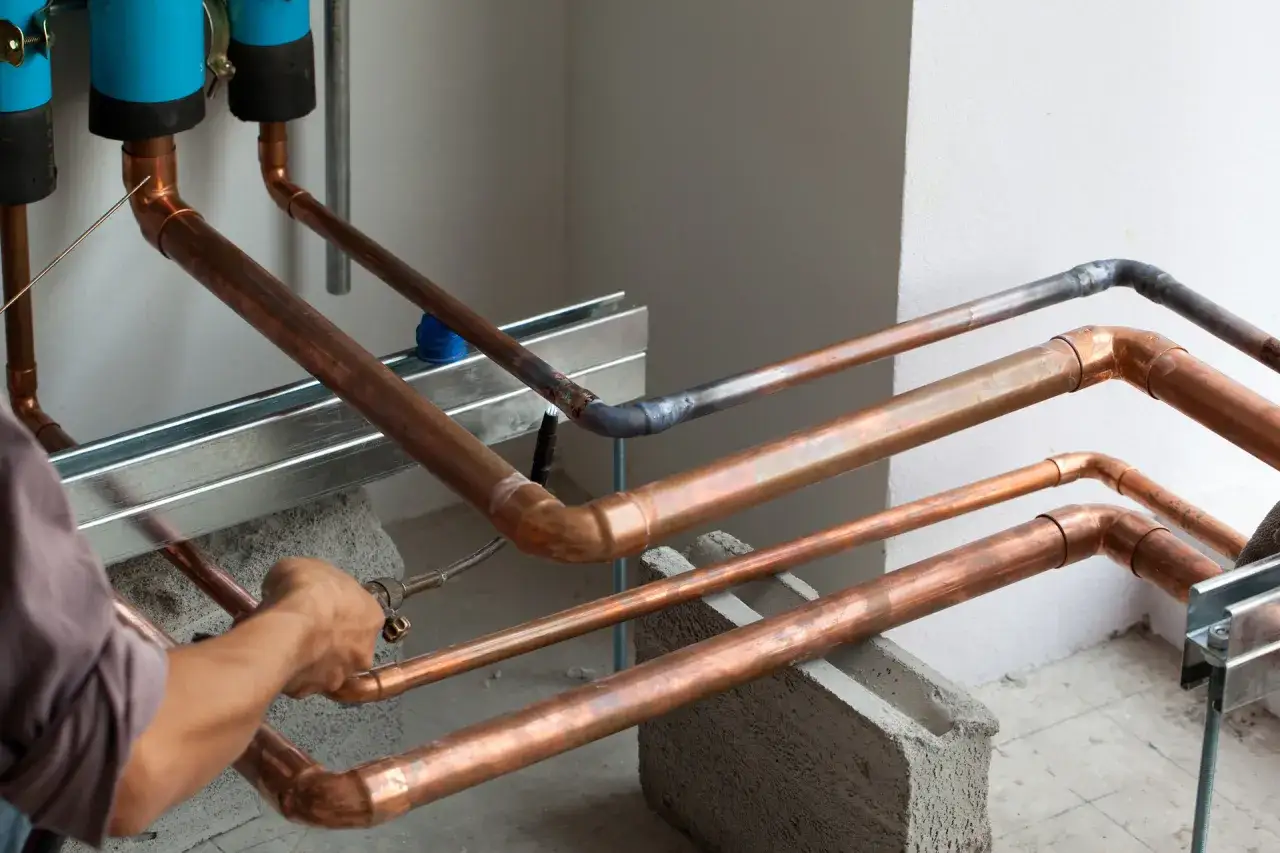

- Instalacje miedziane - połączenia wody użytkowej, ogrzewania i chłodnictwa, gdzie ważna jest szczelność i stabilność złącza.
- Automatyka i elektronika - przewody, czujniki, płytki, drobne konektory i elementy sterujące.
- Robotyka - drobne połączenia sygnałowe, sensory, moduły zasilania i elementy serwisowe, które nie mogą być przegrzane.
- Prace serwisowe - naprawy przewodów, detali i niewielkich połączeń bez konieczności wymiany całego zespołu.
W robotyce szczególnie cenię niską strefę wpływu ciepła. Przegrzanie może uszkodzić izolację, enkodery, sąsiednie ścieżki albo plastikowe prowadnice, a tego często nie widać od razu. Dlatego przy układach sterowania bardziej opłaca się spokojna, czysta praca niż szybkie podnoszenie temperatury „na zapas”.
Jednocześnie nie udaję, że ta metoda załatwia wszystko. Jeśli złącze ma przenosić duże obciążenie konstrukcyjne albo pracować w warunkach mocnych drgań, czasem lepiej od razu przejść na rozwiązanie mechaniczne lub spawane. Dobra decyzja techniczna to nie ta, która brzmi najładniej, tylko ta, która wytrzyma warunki eksploatacji.
Jak oceniam, czy połączenie jest naprawdę gotowe
Przed oddaniem pracy do użytku zawsze robię szybki, ale konkretny przegląd. Nie chodzi o formalność, tylko o to, żeby wykryć słaby punkt zanim pojawi się awaria albo nieszczelność.
- Czy spoiwo utworzyło równy, ciągły ślad bez przerw i porowatości?
- Czy nie widać czarnych osadów, przypaleń albo śladów nadmiernego utlenienia?
- Czy element nie porusza się pod lekkim naciskiem?
- Czy resztki topnika zostały usunięte z miejsca pracy?
- Czy połączenie odpowiada warunkom, w których będzie pracować, czyli temperaturze, drganiom i ewentualnemu ciśnieniu?
Jeśli pracuję z instalacją ciśnieniową, nie kończę na ocenie wzrokowej. Potrzebna jest próba szczelności zgodna z procedurą dla danego układu, bo dopiero ona pokazuje, czy złącze rzeczywiście spełnia swoje zadanie. W elektronice z kolei sprawdzam ciągłość połączenia i to, czy podczas montażu nie zostały uszkodzone sąsiednie elementy.
Najwięcej zysku daje mi prosta zasada: lepiej poświęcić kilka minut na czyszczenie, dogrzanie i kontrolę niż później wracać do nieszczelności, zimnych połączeń albo przepalonych przewodów. W tej technice właśnie cierpliwość i porządek robią większą różnicę niż sam rozmiar palnika czy cena stacji.
