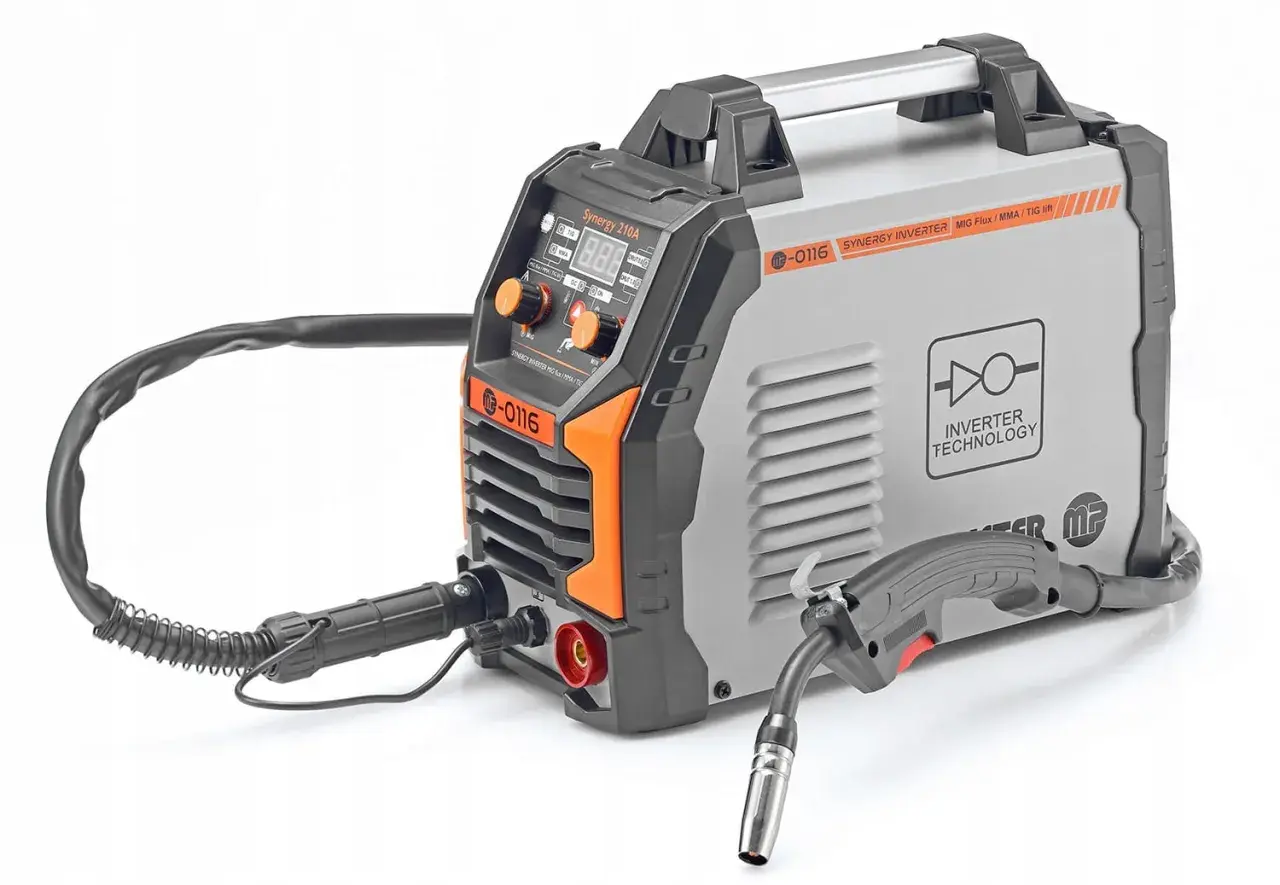

Spawarka inwertorowa: Jak podłączyć przewody? Poradnik krok po kroku

Prawidłowe podłączenie przewodów do spawarki inwertorowej to absolutna podstawa nie tylko dla bezpieczeństwa pracy, ale także dla uzyskania spoiny najwyższej jakości. Niewłaściwe podpięcie może prowadzić do niestabilnego łuku, słabego przetopu, a w skrajnych przypadkach nawet do uszkodzenia sprzętu. Czytając ten poradnik, zyskasz pewność, że Twoje połączenia są zawsze poprawne, co przełoży się na efektywność i satysfakcję z każdego spawu.

Zrozumienie biegunowości, czyli polaryzacji, jest absolutnie kluczowe w spawaniu. To ona decyduje o kierunku przepływu prądu w obwodzie, co ma bezpośredni wpływ na takie parametry jak stabilność łuku, głębokość wtopienia, a co za tym idzie na ogólną jakość i wytrzymałość spoiny. Niewłaściwa biegunowość może skutkować niestabilnym łukiem, nadmiernym rozpryskiem, a nawet trudnościami w zajarzaniu elektrody, co znacząco utrudnia pracę i obniża estetykę oraz trwałość połączenia.

Zanim w ogóle pomyślisz o podłączaniu przewodów, musisz zapamiętać jedną, najważniejszą zasadę bezpieczeństwa: spawarka musi być całkowicie odłączona od zasilania. Oznacza to wyjęcie wtyczki z gniazdka! Nie wystarczy wyłączyć ją przełącznikiem. Dodatkowo, po odłączeniu, warto odczekać kilka chwil, aby kondensatory wewnątrz urządzenia zdążyły się rozładować. To jest zasada numer jeden, której nigdy, pod żadnym pozorem, nie wolno łamać. Porażenie prądem ze spawarki może być śmiertelne, więc zawsze traktuj to z najwyższą powagą.

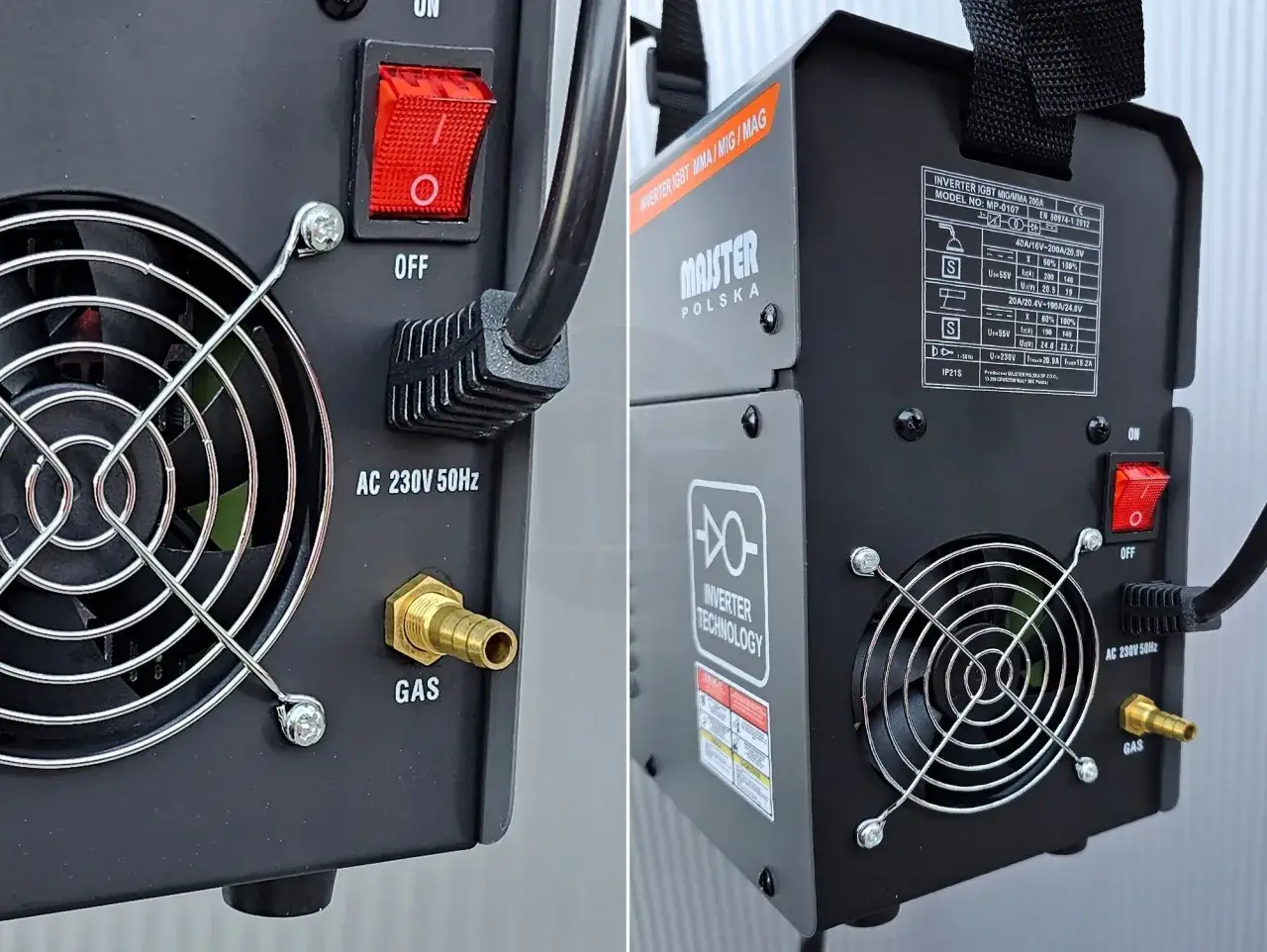

Każda spawarka inwertorowa posiada wyraźnie oznaczone gniazda do podłączenia przewodów. Zazwyczaj są to dwa gniazda, jedno oznaczone symbolem „+” (plus), co oznacza biegun dodatni, a drugie symbolem „-” (minus), czyli biegun ujemny. Te oznaczenia są uniwersalne i znajdziesz je na niemal każdym urządzeniu. Zawsze upewnij się, że poprawnie zidentyfikowałeś bieguny, zanim zaczniesz podłączać przewody.

Zanim podłączysz przewody do spawarki, poświęć chwilę na ich inspekcję. Sprawdź, czy izolacja nie jest uszkodzona, przetarta lub popękana, co mogłoby prowadzić do zwarć lub porażenia. Zwróć uwagę na wtyki spawalnicze w Polsce najpopularniejsze są te typu ŁW (męskie) i ŁP (żeńskie), które muszą być solidnie dokręcone i wolne od zanieczyszczeń. Upewnij się, że rozmiar wtyków (np. 10-25, 35-50) jest odpowiedni do przekroju Twoich przewodów. Luźne połączenia lub uszkodzone kable to prosta droga do spadków napięcia, przegrzewania się, a nawet awarii spawarki.

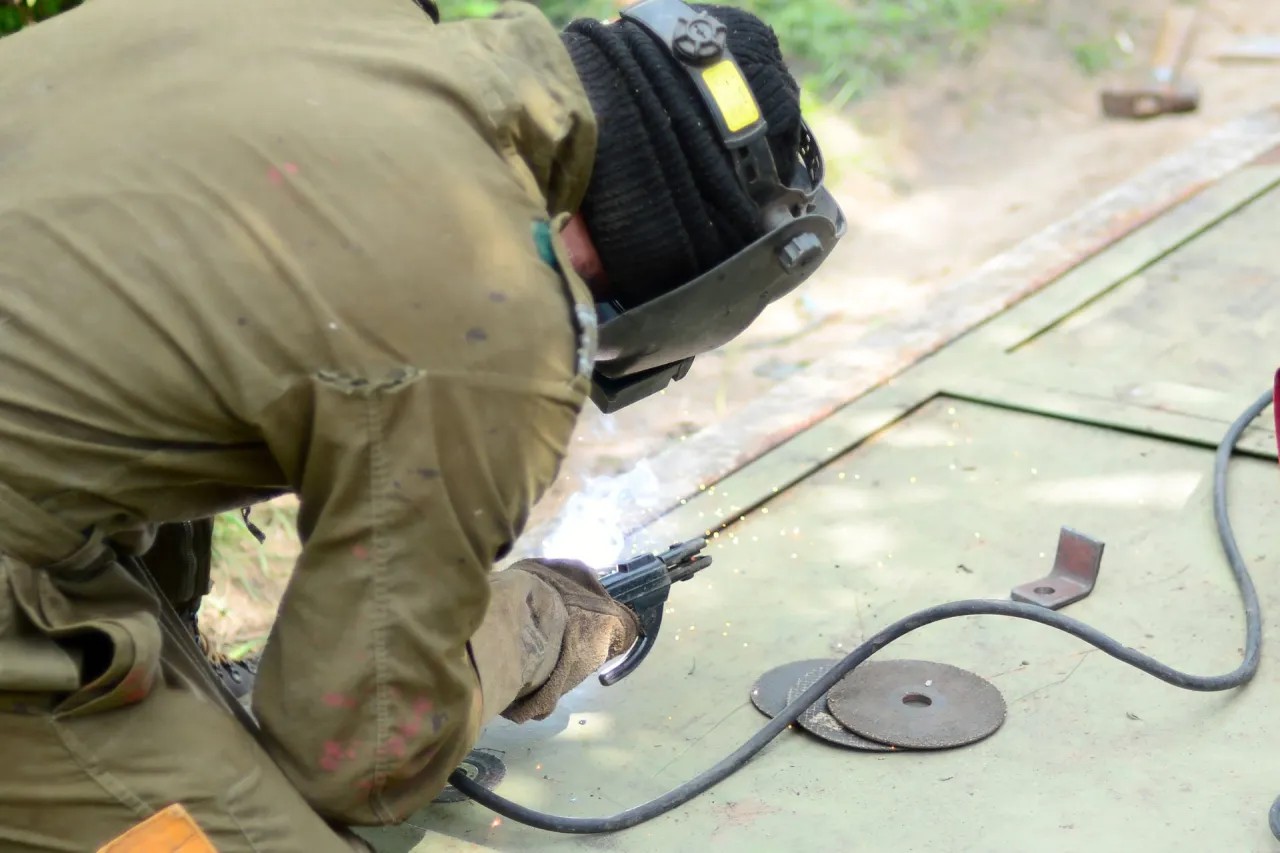

Podłączanie przewodów do spawania metodą MMA (elektroda otulona)

1. Standardowe podłączenie (elektrody rutylowe)

   W większości przypadków, szczególnie przy spawaniu elektrodami rutylowymi (takimi jak popularne E6013), stosujemy tak zwane standardowe podłączenie. Oznacza to, że uchwyt elektrodowy, do którego mocujesz elektrodę, podłączasz do gniazda oznaczonego jako „+” (biegun dodatni). Natomiast przewód masowy, zakończony zaciskiem, podłączasz do gniazda oznaczonego jako „-” (biegun ujemny). Taka konfiguracja zapewnia stabilny łuk i dobre parametry spawania dla tego typu elektrod.

2. Odwrotna polaryzacja (elektrody zasadowe)

   Istnieją jednak sytuacje, gdy konieczne jest zastosowanie odwrotnej polaryzacji. Dotyczy to przede wszystkim spawania elektrodami zasadowymi (np. E7018), a także niektórymi kwasowymi. W tym przypadku uchwyt elektrodowy podłączamy do gniazda „-” (biegun ujemny), a przewód masowy do gniazda „+” (biegun dodatni). Odwrotna polaryzacja jest kluczowa dla właściwości tych elektrod, zapewniając głębsze wtopienie i lepsze właściwości mechaniczne spoiny.

3. Sprawdź opakowanie elektrod Twoja ostateczna ściągawka

   Pamiętaj, że najważniejszym źródłem informacji o prawidłowej biegunowości dla danej elektrody jest zawsze jej opakowanie. Producenci wyraźnie oznaczają, czy elektroda wymaga podłączenia do bieguna dodatniego (DC+) czy ujemnego (DC-). Zawsze, zanim zaczniesz spawać nowym typem elektrody, sprawdź te informacje, aby uniknąć błędów i zapewnić optymalną jakość spoiny.

Podłączanie przewodów do spawania metodą TIG DC

1. Dlaczego uchwyt TIG niemal zawsze podłączamy do minusa?

   W metodzie TIG DC (prąd stały) niemal zawsze uchwyt spawalniczy TIG, w którym znajduje się elektroda wolframowa, podłącza się do gniazda ujemnego „-”. Przewód masowy natomiast podłączamy do gniazda dodatniego „+”. Dlaczego tak? Głównym powodem jest ochrona elektrody wolframowej. Przy podłączeniu do bieguna ujemnego, większość ciepła generowana jest na spawanym materiale, a elektroda wolframowa pozostaje chłodniejsza, co zapobiega jej szybkiemu zużyciu i przegrzewaniu. Taka konfiguracja zapewnia również większą stabilność łuku i precyzję spawania, co jest kluczowe w TIG-u.

2. Rola przewodu masowego w metodzie TIG i jego prawidłowe mocowanie

   Podobnie jak w MMA, przewód masowy w TIG DC odpowiada za zamknięcie obwodu elektrycznego. Jego prawidłowe mocowanie jest niezwykle ważne dla stabilności łuku i jakości spoiny. Upewnij się, że zacisk masowy jest solidnie przymocowany do czystej, wolnej od rdzy, farby czy innych zanieczyszczeń powierzchni materiału spawanego. Idealnie, jeśli zacisk znajduje się jak najbliżej miejsca spawania, minimalizując tym samym opory i zapewniając optymalny przepływ prądu.

Podłączanie przewodów do spawania metodą MIG/MAG

1. Przeczytaj również: Jaką spawarkę TIG wybrać? DC czy AC/DC? Uniknij błędów!

   Drut lity a samoosłonowy kluczowa różnica w podłączeniu uchwytu

   W metodzie MIG/MAG podłączenie uchwytu spawalniczego zależy od rodzaju używanego drutu. Jeśli spawasz drutami litymi w osłonie gazu (np. CO2, Ar/CO2), uchwyt MIG/MAG podłączamy do bieguna dodatniego „+”. W tym przypadku przewód masowy idzie do bieguna ujemnego „-”. Sytuacja zmienia się, gdy używasz drutów samoosłonowych (proszkowych), które nie wymagają zewnętrznego gazu osłonowego. Wtedy uchwyt MIG/MAG podłącza się do bieguna ujemnego „-”, a przewód masowy do bieguna dodatniego „+”. Ta zmiana biegunowości jest kluczowa dla prawidłowego topienia się drutu samoosłonowego i stabilności łuku.

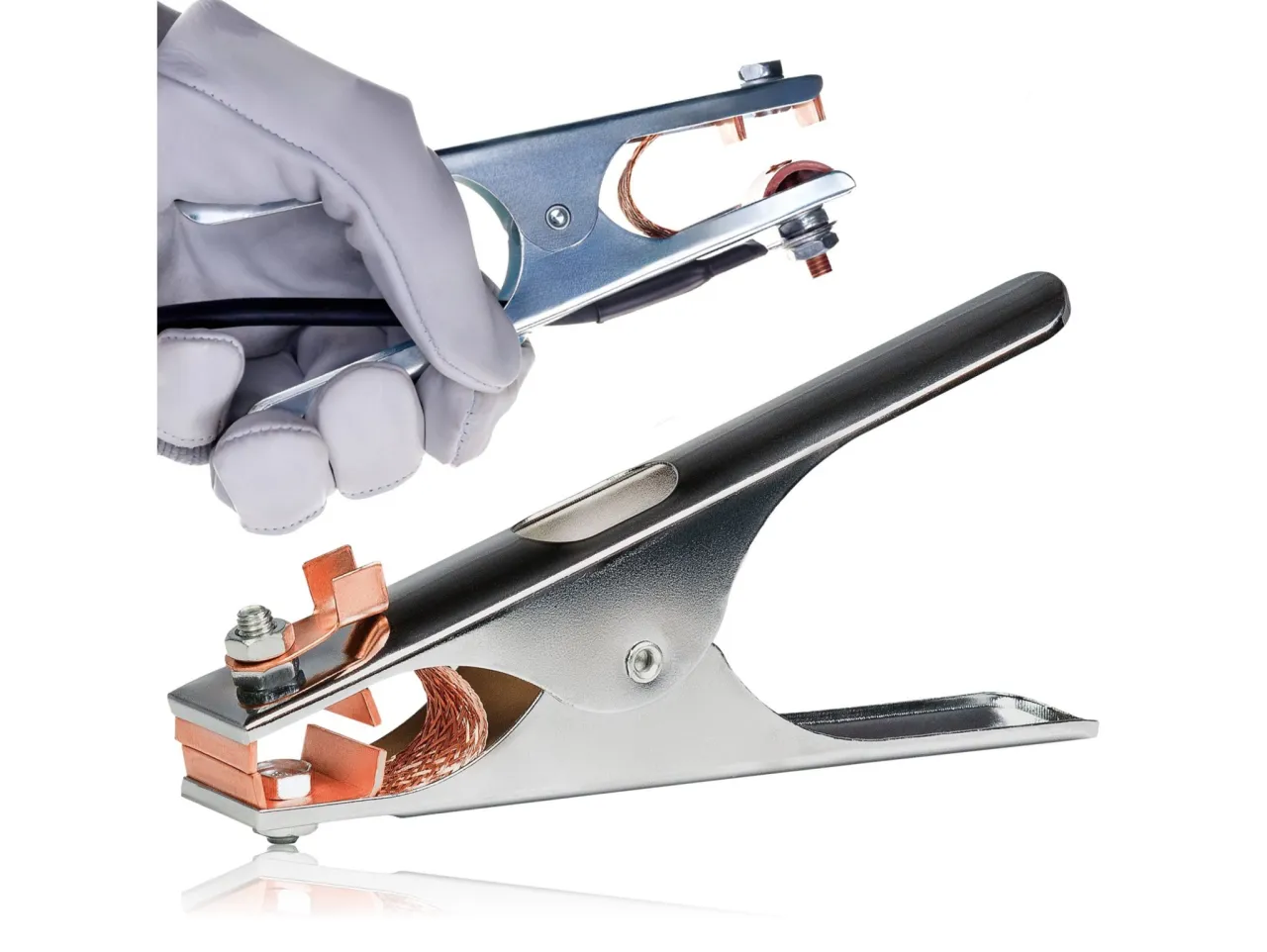

Zacisk masowy to często niedoceniany, ale niezwykle ważny element obwodu spawalniczego. Jego główną rolą jest zamknięcie obwodu elektrycznego, umożliwiając przepływ prądu od spawarki, przez elektrodę, materiał spawany, a następnie z powrotem do spawarki. Aby zapewnić stabilny i mocny łuk, zacisk masowy musi być solidnie i pewnie przymocowany do spawanego materiału. Powierzchnia, do której go mocujesz, musi być czysta, wolna od rdzy, farby, oleju czy innych zanieczyszczeń, które mogłyby utrudniać przepływ prądu. Idealnie jest umieścić zacisk jak najbliżej miejsca spawania, aby zminimalizować długość drogi prądu i tym samym zmniejszyć opory, co przekłada się na lepszą jakość spoiny.

Najczęstsze błędy związane z przewodem masowym to:

• Słabe lub zanieczyszczone połączenie: Powoduje to niestabilny łuk, trudności w zajarzaniu, nadmierne rozpryski i słabe wtopienie. Zawsze czyść powierzchnię styku i upewnij się, że zacisk jest mocno dokręcony.
• Mocowanie zacisku zbyt daleko od miejsca spawania: Zwiększa to opór elektryczny, prowadząc do spadków napięcia i przegrzewania się przewodu, co obniża efektywność spawania.
• Mocowanie do niestabilnych elementów: Np. do ruchomych części, które mogą stracić kontakt z głównym elementem spawanym. Zawsze mocuj do stabilnej, głównej konstrukcji.

Jeśli podczas spawania zauważysz, że łuk jest niestabilny, elektroda się klei, rozprysk jest nadmierny, a spoina wygląda źle, to bardzo możliwe, że pomyliłeś biegunowość. Innym objawem może być przegrzewanie się elektrody (w MMA) lub nadmierne zużycie elektrody wolframowej (w TIG). W takiej sytuacji natychmiast przerwij spawanie, odłącz spawarkę od zasilania i sprawdź ponownie podłączenie przewodów do gniazd „+” i „-”, korygując je zgodnie z zaleceniami dla używanej metody i elektrody.

Gdy po podłączeniu przewodów spawarka nie działa tak, jak powinna, warto przejść przez prostą checklistę:

• Czy spawarka jest włączona i podłączona do zasilania?
• Czy wtyczka spawarki jest dobrze włożona do gniazdka?
• Czy wszystkie wtyki spawalnicze (uchwyt elektrodowy/TIG/MIG i zacisk masowy) są dobrze dokręcone w gniazdach spawarki?
• Czy zacisk masowy jest solidnie i czysto przymocowany do spawanego materiału?
• Czy przewody spawalnicze nie są uszkodzone, przetarte lub popękane?
• Czy ustawienia prądu spawania są odpowiednie dla używanej elektrody/drutu?
• Czy biegunowość (polaryzacja) jest ustawiona prawidłowo dla danej metody i materiału?

Przekrój przewodu spawalniczego ma fundamentalne znaczenie dla wydajności i mocy spawarki, a co za tym idzie, dla jakości spawu. Zbyt mały przekrój powoduje znaczne spadki napięcia na przewodach, co skutkuje obniżeniem rzeczywistego prądu spawania na łuku, przegrzewaniem się kabli i niestabilnym procesem. Zawsze dobieraj przewody o przekroju dopasowanym do maksymalnego prądu, jaki zamierzasz używać. Poniżej przedstawiam przykładowe zalecenia:

Wybór odpowiedniej długości przewodów spawalniczych to kompromis między zasięgiem pracy a wydajnością spawarki. Zbyt długie przewody, zwłaszcza o mniejszym przekroju, mogą prowadzić do znaczących spadków napięcia i strat mocy, co negatywnie wpływa na stabilność łuku i jakość spoiny. Staraj się używać przewodów o długości, która jest niezbędna do komfortowej pracy, ale nie dłuższej niż to konieczne. Jeśli potrzebujesz dłuższego zasięgu, rozważ użycie przewodów o większym przekroju, aby zrekompensować straty.
