Mechanizm różnicowy, często niedoceniany, jest fundamentalnym elementem każdego pojazdu, który pozwala nam na płynne i bezpieczne pokonywanie zakrętów. Bez niego nasze samochody miałyby ogromne problemy ze skręcaniem, a jazda po łuku byłaby nie tylko niekomfortowa, ale wręcz niemożliwa. W tym artykule przyjrzymy się bliżej, jak działa ten cichy bohater układu napędowego, skupiając się na wizualnym wyjaśnieniu jego działania, abyś mógł w pełni zrozumieć jego rolę.
- Mechanizm różnicowy umożliwia różną prędkość obrotową kół na tej samej osi, co jest niezbędne do skręcania.
- Bez niego koła by się blokowały, a samochód nie mógłby płynnie i bezpiecznie pokonywać zakrętów.
- Standardowy ("otwarty") dyferencjał ma wadę: przekazuje moc na koło o mniejszej przyczepności, co może unieruchomić pojazd.
- Rozwiązaniem są mechanizmy o ograniczonym poślizgu (LSD, potocznie "szpera") lub pełne blokady, stosowane w sporcie i terenie.
- Objawy uszkodzenia, takie jak wycie czy stukanie, wymagają natychmiastowej interwencji mechanika.
Poznaj cichego bohatera układu napędowego: mechanizm różnicowy
Mechanizm różnicowy to jeden z tych elementów samochodu, o których myślimy rzadko, dopóki nie przestanie działać. A jednak, jest on absolutnie kluczowy dla dynamiki jazdy. Jego głównym zadaniem jest kompensowanie różnicy w prędkości obrotowej kół znajdujących się na tej samej osi. Dlaczego to takie ważne? Cóż, pomyśl o zakręcie zewnętrzne koło musi pokonać dłuższą drogę niż wewnętrzne. Bez mechanizmu różnicowego, oba koła próbowałyby obracać się z tą samą prędkością, co prowadziłoby do nieprzyjemnych zgrzytów, oporów, a nawet uszkodzeń opon i układu napędowego. Zrozumienie jego działania to pierwszy krok do docenienia inżynierii stojącej za naszymi pojazdami.
Krótka historia o dwóch kołach na jednym zakręcie kluczowy problem do rozwiązania
Wyobraź sobie sytuację, gdy Twój samochód wjeżdża w zakręt. Koło po zewnętrznej stronie łuku musi pokonać znacznie dłuższą trasę niż koło po wewnętrznej stronie. Jeśli oba koła byłyby sztywno połączone i zmuszone do obracania się z tą samą prędkością, napotkałyby ogromny opór. Wewnętrzne koło próbowałoby hamować, a zewnętrzne przyspieszać, co skutkowałoby poślizgiem, nadmiernym zużyciem opon, a w skrajnych przypadkach nawet zerwaniem przyczepności i utratą kontroli nad pojazdem. To właśnie ten fundamentalny problem konieczność umożliwienia kołom obracania się z różnymi prędkościami podczas skręcania sprawia, że mechanizm różnicowy jest tak niezbędny.

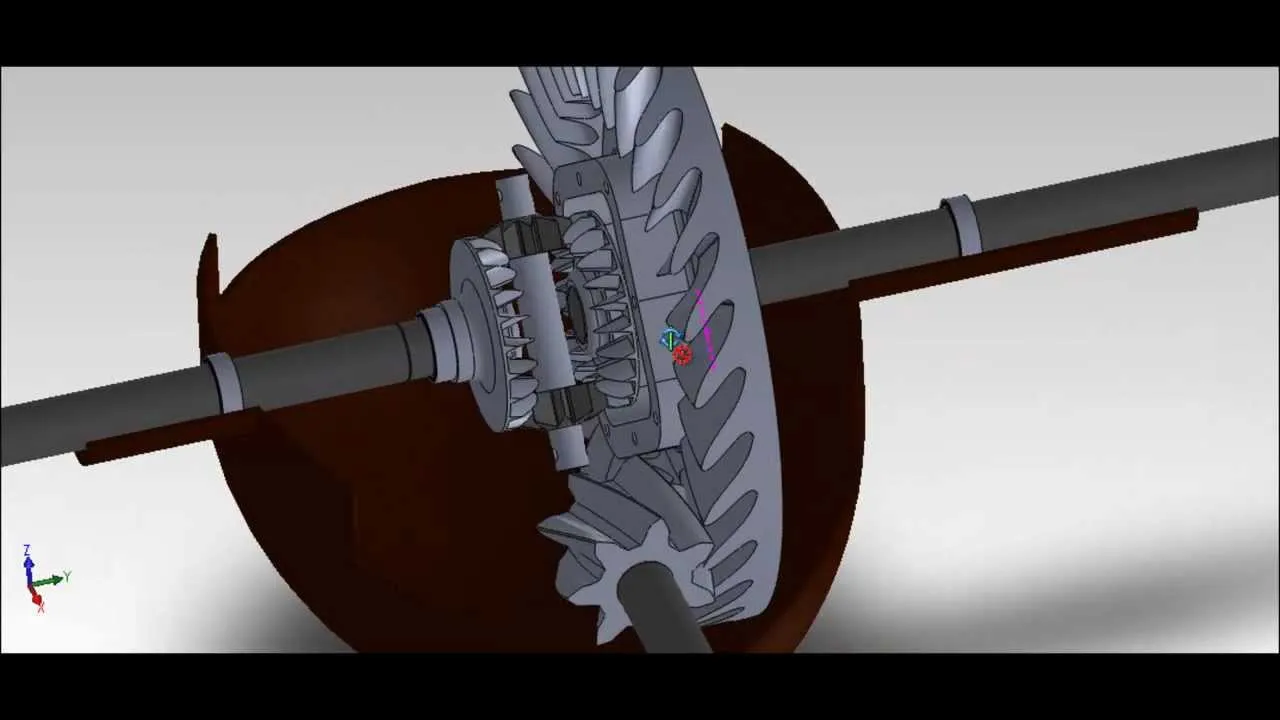

Jak działa mechanizm różnicowy? Zobacz to na własne oczy
Jazda na wprost: Kiedy wszystkie elementy działają jak jeden zespół
Podczas jazdy na wprost, gdy wszystkie koła obracają się z podobną prędkością, mechanizm różnicowy działa w bardzo prosty sposób. W klasycznym, otwartym dyferencjale, satelity małe kółka zębate umieszczone w koszu nie obracają się wokół własnych osi. Kręcą się one jedynie razem z całym koszem, który jest napędzany przez silnik. W tym trybie satelity działają jak sztywny łącznik, przenosząc moment obrotowy równomiernie na oba koła koronne, a co za tym idzie, na oba koła napędowe. Wszystko działa jak jeden zgrany zespół, zapewniając płynne poruszanie się pojazdu do przodu.
Magia dzieje się na zakręcie: Rola satelitów i kół koronowych w akcji
Prawdziwa magia mechanizmu różnicowego objawia się podczas pokonywania zakrętu. Gdy wewnętrzne koło zaczyna zwalniać, ponieważ pokonuje krótszą drogę, satelity wewnątrz kosza zaczynają obracać się wokół własnych osi. Ta rotacja pozwala na zróżnicowanie prędkości kół koronowych. Jedno koło (wewnętrzne) zwalnia, podczas gdy drugie (zewnętrzne), pokonujące dłuższą trasę, może przyspieszyć. To właśnie ta zdolność satelitów do "przegrupowania się" i umożliwienia kołom obracania się z różnymi prędkościami jest kluczowa dla płynnego i bezpiecznego pokonywania zakrętów. Widząc to na animacji, można naprawdę docenić, jak sprytnie rozwiązano ten problem inżynieryjny.

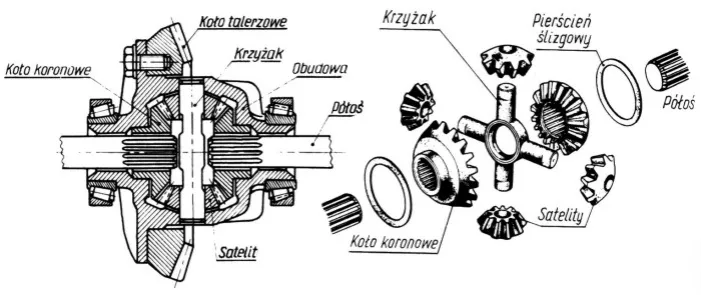

Rozkładamy go na części: Anatomia dyferencjału krok po kroku
- Koło talerzowe (atakujące): Jest to największe koło zębate w mechanizmie, które odbiera napęd z wału napędowego i przekazuje go na kosz satelitów.
- Kosz satelitów: Obudowa, w której zamontowane są satelity. Jest on na stałe połączony z kołem talerzowym i obraca się razem z nim.
- Satelity: Dwa lub cztery małe kółka zębate, osadzone na osiach wewnątrz kosza. Ich zadaniem jest umożliwienie różnicowania prędkości obrotowej kół.
- Koła koronowe (słoneczne): Połączone są bezpośrednio z półosiami napędowymi, które prowadzą do kół pojazdu. Obracają się one dzięki współpracy z satelitami.
Otwarty dyferencjał: Kiedy jego prostota staje się wadą?
Scenariusz z koszmaru: Jedno koło na lodzie i tracisz cały napęd
Klasyczny, otwarty mechanizm różnicowy, mimo swojej prostoty i efektywności w normalnych warunkach, ma jedną, znaczącą wadę. Przenosi on moment obrotowy proporcjonalnie do obu kół, ale w taki sposób, że jeśli jedno z kół napędowych straci przyczepność na przykład wjedzie na oblodzony fragment drogi, kałużę błota lub po prostu uniesie się w powietrzu to właśnie na to koło zostanie skierowana cała dostępna moc. W efekcie, koło z dobrą przyczepnością pozostanie nieruchome, a pojazd nie będzie w stanie ruszyć z miejsca. Ten scenariusz jest frustrujący i doskonale ilustruje ograniczenia otwartego dyferencjału, co widać na przykładzie animacji.
Dlaczego standardowe rozwiązanie nie sprawdza się w sporcie i terenie?
Wspomniana wada otwartego mechanizmu różnicowego sprawia, że nie jest on idealnym rozwiązaniem dla samochodów sportowych ani terenowych. W pojazdach tych kluczowe jest zapewnienie maksymalnej przyczepności i trakcji w każdych warunkach. W samochodach sportowych oczekuje się stabilności i przewidywalności zachowania na zakrętach, nawet przy dynamicznej jeździe. Z kolei w autach terenowych, gdzie często pokonuje się nierówności, błoto czy piasek, utrata przyczepności przez jedno koło może oznaczać natychmiastowe unieruchomienie pojazdu. Dlatego w tych zastosowaniach stosuje się bardziej zaawansowane rozwiązania.
Szpera: Dlaczego pasjonaci motoryzacji jej pożądają?
Szpera, czyli mechanizm o ograniczonym poślizgu (LSD) broń na brak przyczepności
Dla wielu entuzjastów motoryzacji, termin "szpera" brzmi jak muzyka dla uszu. Jest to potoczna nazwa mechanizmu o ograniczonym poślizgu, znanego również jako LSD (Limited Slip Differential). Szpera stanowi odpowiedź na problem otwartego dyferencjału, gdy jedno z kół traci przyczepność. W momencie, gdy jedno koło zaczyna się ślizgać, mechanizm LSD inteligentnie przekazuje część momentu obrotowego na drugie koło, które ma lepszą trakcję. Dzięki temu pojazd zachowuje zdolność do poruszania się, nawet w trudnych warunkach. To właśnie ta zdolność do efektywniejszego radzenia sobie z utratą przyczepności sprawia, że szpera jest tak pożądana w samochodach sportowych i tych, które mają zapewniać lepszą trakcję.

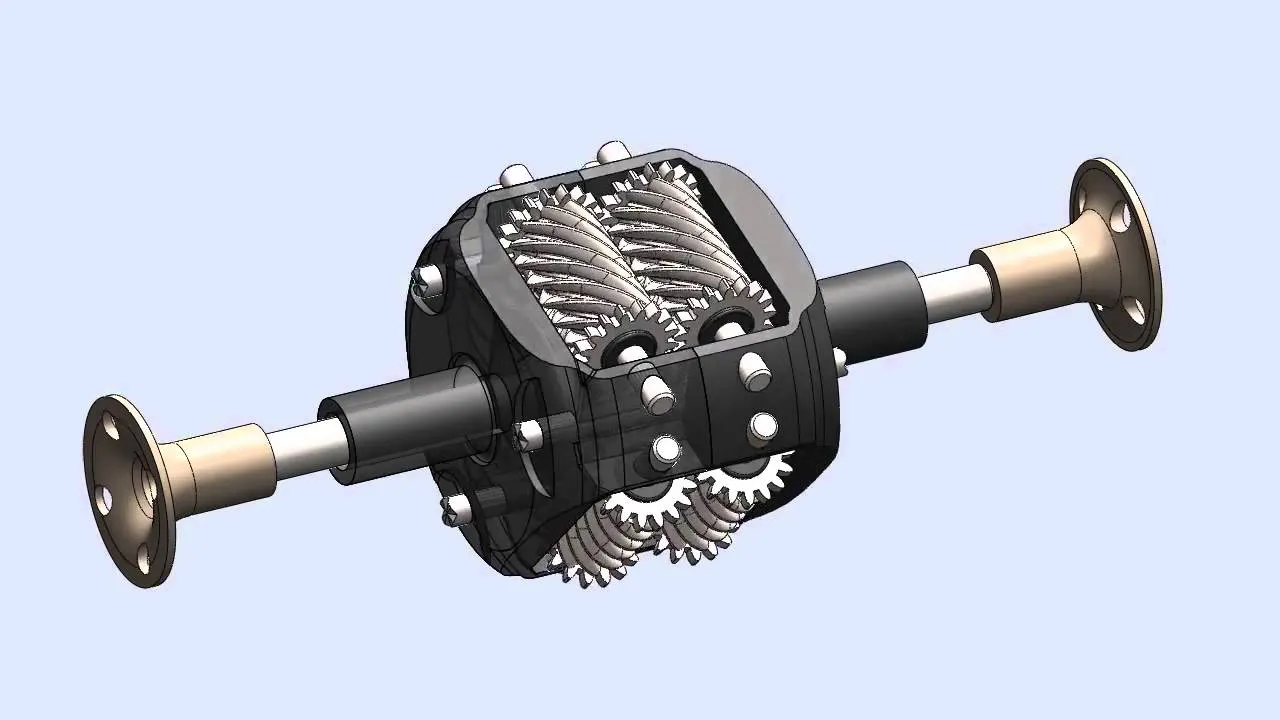

Jak działa szpera cierna (płytkowa) i Torsen? Wizualne porównanie
Mechanizmy LSD występują w różnych formach, a dwa popularne typy to szpera cierna (płytkowa) i Torsen. W szperze ciernej, gdy jedno koło zaczyna się obracać szybciej, tarcze sprzęgłowe są dociskane, tworząc tarcie, które przenosi część momentu obrotowego na drugie koło. Z kolei mechanizm Torsen (od "Torque Sensing") działa na zasadzie przekładni ślimakowych i ślimacznicowych. Gdy jedno koło zaczyna się obracać szybciej, geometria tych kół zębatych powoduje samoczynne blokowanie się mechanizmu, przenosząc moment obrotowy na koło o większym oporze. Oba te rozwiązania skutecznie zapobiegają całkowitej utracie napędu, choć robią to na nieco inne sposoby.
Pełna blokada mechanizmu: Kiedy potrzebujesz, by oba koła kręciły się identycznie?
Najbardziej ekstremalnym rozwiązaniem jest mechanizm z pełną blokadą dyferencjału. W tym przypadku półosie napędowe są sztywno ze sobą połączone, co oznacza, że oba koła napędowe zawsze obracają się z identyczną prędkością, niezależnie od warunków. Jest to niezwykle skuteczne w warunkach ekstremalnego terenu, gdzie kluczowe jest zapewnienie napędu na każde z kół, nawet jeśli jedno z nich jest całkowicie bez przyczepności. Należy jednak pamiętać, że używanie pełnej blokady na nawierzchniach o dobrej przyczepności, takich jak asfalt, jest bardzo niebezpieczne. Powoduje ogromne naprężenia w układzie napędowym i może prowadzić do jego poważnych uszkodzeń, a także utraty kontroli nad pojazdem.
Przeczytaj również: Wymiana mechanizmu zegara ściennego: Poradnik DIY
Czy Twój dyferencjał woła o pomoc? Objawy, których nie możesz ignorować
Wycie, stukanie i huczenie naucz się rozpoznawać dźwięki umierającego mostu
- Głośne wycie: Często pojawia się podczas jazdy ze stałą prędkością, zwłaszcza na wyższych biegach. Może nasilać się wraz ze wzrostem prędkości.
- Stukanie: Zazwyczaj słyszalne przy zmianie obciążenia podczas ruszania, hamowania silnikiem lub zmiany biegu. Może przypominać metaliczne uderzenia.
- Huczenie: Dźwięk przypominający buczenie lub dudnienie, który może być słyszalny podczas przyspieszania, zwalniania lub na zakrętach. Często nasila się wraz ze wzrostem prędkości.
Wibracje i wycieki oleju: Kiedy wizyta u mechanika jest niezbędna?
Oprócz niepokojących dźwięków, istnieją również inne sygnały, które mogą świadczyć o problemach z mechanizmem różnicowym. Wibracje przenoszone na nadwozie, szczególnie odczuwalne podczas jazdy, mogą być oznaką uszkodzenia. Kolejnym alarmującym symptomem są wycieki oleju z obudowy dyferencjału. Olej jest kluczowy dla prawidłowego smarowania i chłodzenia podzespołu, a jego ubytek może prowadzić do szybkiego zużycia i awarii. Jeśli zauważysz którykolwiek z tych objawów, nie zwlekaj natychmiastowa wizyta u mechanika jest absolutnie konieczna, aby zapobiec dalszym, potencjalnie kosztownym uszkodzeniom.
Jak prosta wymiana oleju może uratować Twój mechanizm różnicowy?
Regularna wymiana oleju w mechanizmie różnicowym jest jednym z najprostszych, a zarazem najskuteczniejszych sposobów na przedłużenie jego żywotności. Olej przekładniowy z czasem ulega degradacji traci swoje właściwości smarne, może ulec zanieczyszczeniu opiłkami metalu powstającymi w wyniku naturalnego zużycia podzespołów. Zaniedbanie tej czynności może prowadzić do zwiększonego tarcia, przegrzewania się i w konsekwencji do przedwczesnego zużycia lub nawet zatarcia mechanizmu. Dlatego tak ważne jest, aby przestrzegać harmonogramu serwisowego zalecanego przez producenta pojazdu i nie bagatelizować znaczenia świeżego, odpowiedniego oleju.
