W montażu przyłączeń M10 nie chodzi tylko o średnicę gwintu, ale o to, czy masz w ręku właściwe narzędzie do konkretnego typu łba. Przy takich połączeniach różnica między 16 mm a 17 mm nadal ma znaczenie, a śruba z gniazdem imbusowym wymaga już zupełnie innego podejścia. Poniżej rozpisuję to praktycznie: co wybrać, kiedy uważać na normę i jak uniknąć obrobienia łba przy pierwszym mocniejszym ruchu.
Najważniejsze informacje o doborze klucza do M10
- W standardowych śrubach i nakrętkach M10 spotyka się przede wszystkim klucz 16 mm albo 17 mm, zależnie od normy wykonania.
- W nowszych normach ISO dla śrub i nakrętek sześciokątnych M10 bardzo często występuje 16 mm.
- W starszych elementach DIN 931/933/934 nadal często trafisz na 17 mm.
- Śruba imbusowa M10 to inny przypadek: zwykle potrzebuje klucza sześciokątnego 8 mm.
- Skok gwintu M10x1,5 lub M10x1,25 nie zmienia rozmiaru klucza, jeśli łeb jest sześciokątny.
- Najbezpieczniej dopasowywać narzędzie do typu łba, a nie do samej średnicy gwintu.

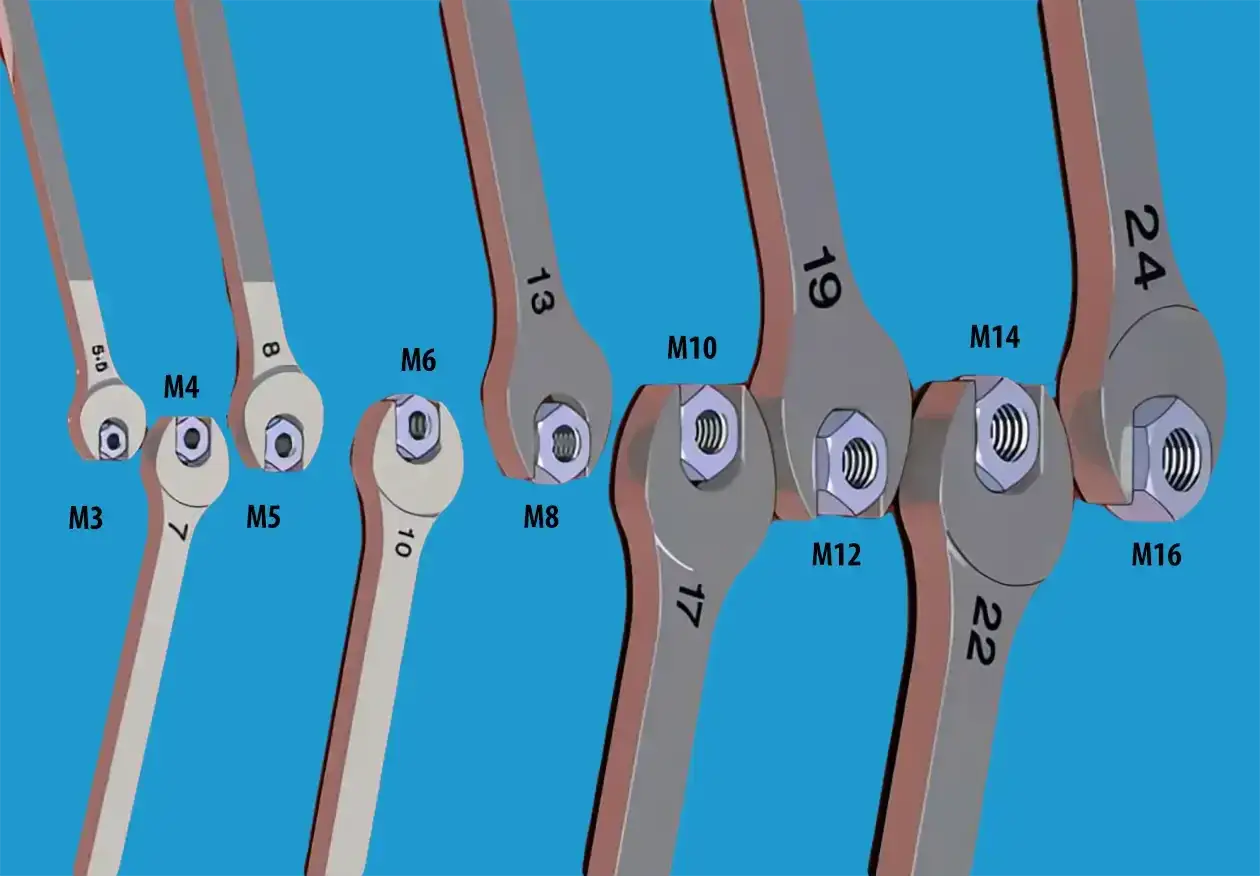

M10 jaki klucz i kiedy 16 mm, a kiedy 17 mm
Najprostsza odpowiedź brzmi: dla klasycznej śruby lub nakrętki M10 najczęściej potrzebujesz 16 mm albo 17 mm. Różnica wynika nie z samego gwintu, tylko z normy, według której wykonano element. W praktyce oznacza to, że dwa elementy opisane jako M10 mogą wymagać dwóch różnych kluczy, choć mają tę samą średnicę nominalną gwintu.
Jeśli chodzi o szerokość pod klucz, liczy się odległość między równoległymi płaszczyznami sześciokąta. To właśnie ten wymiar decyduje, czy klucz wejdzie pewnie, czy zacznie ślizgać się po narożach. Z mojego doświadczenia wynika, że przy M10 najwięcej pomyłek bierze się z założenia, że średnica gwintu i rozmiar narzędzia muszą być identyczne. Tak nie jest.
| Typ elementu | Najczęstszy klucz | Co warto wiedzieć |
|---|---|---|
| Śruba sześciokątna M10 w standardzie ISO | 16 mm | To dziś bardzo częsty wariant w nowych elementach złącznych. |
| Nakrętka M10 w standardzie ISO | 16 mm | Warto sprawdzić opis produktu, bo producenci czasem podają normę wprost. |
| Śruba lub nakrętka M10 według starszego DIN | 17 mm | W starszych instalacjach i części dostępnych na rynku elementów to nadal bardzo częsty wymiar. |
Jeśli więc ktoś pyta o M10 bez dodatkowego kontekstu, nie podaję jednego numeru bez zastrzeżenia. W realnej pracy najbezpieczniej mieć pod ręką zarówno 16 mm, jak i 17 mm, bo to właśnie ten zakres rozwiązuje większość sytuacji przy zwykłych połączeniach sześciokątnych. Teraz warto sprawdzić, kiedy w ogóle nie chodzi o klucz płasko-oczkowy, tylko o zupełnie inny typ narzędzia.
Jakie wyjątki spotkasz przy śrubach M10
Największy błąd na budowie to założenie, że oznaczenie M10 mówi wszystko. Ono opisuje gwint, ale nie zawsze mówi nic o kształcie łba. Jeśli łeb nie jest klasycznym sześciokątem, rozmiar narzędzia trzeba odczytać z typu połączenia, a nie z samego oznaczenia gwintu.
- Śruba imbusowa M10 wymaga zwykle klucza 8 mm. Tu pracujesz na gnieździe sześciokątnym wewnątrz łba, a nie na zewnętrznym sześciokącie.
- Śruby z łbem pod Torx wymagają bitu Torx, którego rozmiar nie wynika z samego M10. Tutaj zgadywanie jest najkrótszą drogą do uszkodzenia gniazda.
- Warianty kołnierzowe i niskoprofilowe mogą mieć inny wymiar pod klucz niż klasyczna śruba sześciokątna. Zawsze sprawdzam kartę produktu albo próbuję dopasować nasadkę na sucho.
- Gwint drobnozwojny M10x1,25 albo standardowy M10x1,5 nie zmienia samego narzędzia, jeśli łeb pozostaje sześciokątny. Zmienia się gwint, nie rozmiar chwytu na łbie.
To ważne szczególnie wtedy, gdy pracujesz ze sprzętem importowanym albo z mieszanymi partiami złączy. W takich miejscach sama etykieta na pudełku bywa mniej pewna niż szybki pomiar. I właśnie dlatego kolejny krok to sprawdzenie rozmiaru bez zgadywania.
Jak sprawdzić rozmiar bez zgadywania
Nie musisz rozkręcać całej konstrukcji, żeby dobrać właściwy klucz. Wystarczy prosty, powtarzalny schemat. Ja stosuję go zawsze wtedy, gdy element wygląda na „prawie pasujący”, ale nie mam pewności, czy to 16, 17 czy jeszcze coś innego.
- Sprawdź typ łba. Jeśli widzisz sześciokąt z zewnątrz, szukasz klucza płasko-oczkowego lub nasadki. Jeśli widzisz gniazdo wewnętrzne, potrzebujesz imbusu albo bitu Torx.
- Zmierz szerokość między płaskimi bokami. Najlepiej zrobić to suwmiarką albo przymierzyć dokładną nasadkę, bez dociskania na siłę.
- Nie oceniaj po samym „wchodzi albo nie wchodzi”. Klucz ma wejść pewnie, bez luzu. Jeśli rusza się na boki, jest za duży.
- Przy zapieczonych elementach wybierz nasadkę 6-kątną. Trzyma naroża lepiej niż 12-kątna i zmniejsza ryzyko obrobienia łba.
- Jeśli element jest już częściowo zniszczony, nie dokręcaj go kluczem nastawnym. To zwykle kończy się zaokrągleniem krawędzi.
W praktyce ten prosty test oszczędza czas i nerwy. Najczęściej problemem nie jest brak odpowiedniego klucza, tylko zbyt szybkie założenie, że „M10 to na pewno to samo wszędzie”. A to prowadzi do błędów, których potem trzeba już tylko unikać.
Najczęstsze błędy, które niszczą łeb śruby
Przy M10 widać bardzo dobrze, jak drobna różnica w doborze narzędzia potrafi zepsuć cały montaż. Zwykle nie psuje go brak siły, tylko zły rozmiar klucza albo zła technika pracy. Najczęściej obserwuję cztery powtarzalne błędy.
- Mylenie średnicy gwintu z rozmiarem klucza - M10 nie oznacza automatycznie 10 mm na narzędziu.
- Używanie klucza nastawnego do końcowego dokręcania - może się sprawdzić awaryjnie, ale przy mocniejszym oporze szybko ślizga się po łbie.
- Praca na wyrobionym kluczu lub nasadce - nawet poprawny rozmiar staje się ryzykowny, jeśli narzędzie ma już luzy albo starte krawędzie.
- Założenie, że wszystkie M10 są identyczne - różnica między DIN a ISO jest realna i na budowie potrafi zatrzymać pracę na kilka minut.
Najbardziej kosztowny błąd to ten, który uszkadza łeb śruby na samym początku. Potem nawet właściwy klucz już nie pomaga, bo trzeba ratować połączenie wykrętakiem, szczypcami albo wymianą elementu. Dlatego wolę poświęcić chwilę na dobór narzędzia niż nadrabiać stratę na końcu.
Co mieć w skrzynce, żeby M10 nie zatrzymywało pracy
Jeśli pracujesz regularnie z połączeniami M10, nie opłaca się polegać na jednym rozmiarze. Zestaw, który naprawdę ułatwia robotę, jest prosty: kilka kluczy metrycznych, dobra nasadka i jeden porządny imbus. To mały koszt, ale na montażu daje dużą różnicę.
| Narzędzie | Do czego przy M10 | Dlaczego warto |
|---|---|---|
| Klucz 16 mm | Nowsze śruby i nakrętki sześciokątne | Najczęściej pasuje do współczesnych elementów w standardzie ISO. |
| Klucz 17 mm | Starsze śruby i nakrętki DIN | Ratuje sytuację przy starszych konstrukcjach i częściach zamiennych. |
| Imbus 8 mm | Śruby z gniazdem sześciokątnym M10 | Bez niego nie ruszysz śruby imbusowej, nawet jeśli gwint jest ten sam. |
| Nasadka 6-kątna | Zapieczone lub mocno dociągnięte połączenia | Lepszy chwyt niż nasadka 12-kątna i mniejsze ryzyko obrobienia łba. |
Jeżeli mam doradzić jeden praktyczny zestaw, to właśnie taki: 16 mm, 17 mm i 8 mm. Ten komplet rozwiązuje większość przypadków przy M10 i pozwala nie tracić czasu na domysły. Przy mocniejszych połączeniach pamiętam jeszcze o tym, że sam rozmiar narzędzia nie mówi nic o zalecanym momencie dokręcania, więc w konstrukcjach nośnych zawsze sprawdzam wymagania osobno.
Najbezpieczniej traktować M10 jako punkt wyjścia, a nie gotową odpowiedź. W zwykłych połączeniach sześciokątnych najczęściej pracujesz na 16 lub 17 mm, przy imbusie na 8 mm, a ostateczny wybór zależy od normy i typu łba. Jeśli masz pod ręką te trzy rozmiary, w praktyce nie powinno cię zaskoczyć większość montażowych sytuacji związanych z M10.
