W świecie hydrauliki, gdzie precyzja jest kluczowa, nominalne oznaczenia często wprowadzają w błąd. Wielu z nas, słysząc o rurze "1/2 cala", automatycznie myśli o przeliczniku 1 cal = 2,54 cm, co sugerowałoby średnicę 1,27 cm. Nic bardziej mylnego! W rzeczywistości, wymiary rur i złączek hydraulicznych rządzą się własnymi prawami, a zrozumienie ich jest absolutnie niezbędne do prawidłowego doboru części i uniknięcia kosztownych pomyłek w instalacji. W tym artykule wyjaśnię, dlaczego cal calowi nierówny i jakie są rzeczywiste wymiary rury 1/2 cala, które musisz znać.
Rura 1/2 cala w hydraulice: to DN15 i ma średnicę zewnętrzną około 21,3 mm
- Oznaczenie "1/2 cala" w hydraulice odnosi się do średnicy nominalnej (DN15), a nie do metrycznego przelicznika 1,27 cm.
- Kluczowym wymiarem rury 1/2 cala (stalowej, ocynkowanej) jest jej średnica zewnętrzna, która wynosi około 21,3 mm.
- Średnica wewnętrzna rury 1/2 cala jest zmienna i zależy od grubości ścianki rury.
- Gwinty rurowe G 1/2" mają średnicę zewnętrzną gwintu około 20,955 mm.
- Rury 1/2 cala są powszechnie stosowane do doprowadzania wody do punktów poboru.
Cal calowi nierówny: Czym jest cal hydrauliczny?
Kiedy mówimy o calach w kontekście hydrauliki, musimy zapomnieć o standardowym przeliczniku, który mówi, że 1 cal to dokładnie 2,54 cm. Ten metryczny przelicznik, choć poprawny w ogólnym sensie, jest całkowicie mylący, gdy próbujemy zastosować go do rur i złączek. W hydraulice operujemy pojęciem "cala hydraulicznego", który jest historycznym standardem, wywodzącym się z brytyjskiego systemu miar i odnoszącym się do średnicy wewnętrznej rury, a nie jej dokładnego wymiaru zewnętrznego. To właśnie dlatego rura "1/2 cala" nie ma 1,27 cm średnicy, a zupełnie inny, większy wymiar zewnętrzny. Jest to pozostałość po dawnych normach, które wciąż obowiązują w branży, zwłaszcza w nazewnictwie.
Klucz do zrozumienia wymiarów: Co to jest średnica nominalna (DN15)?

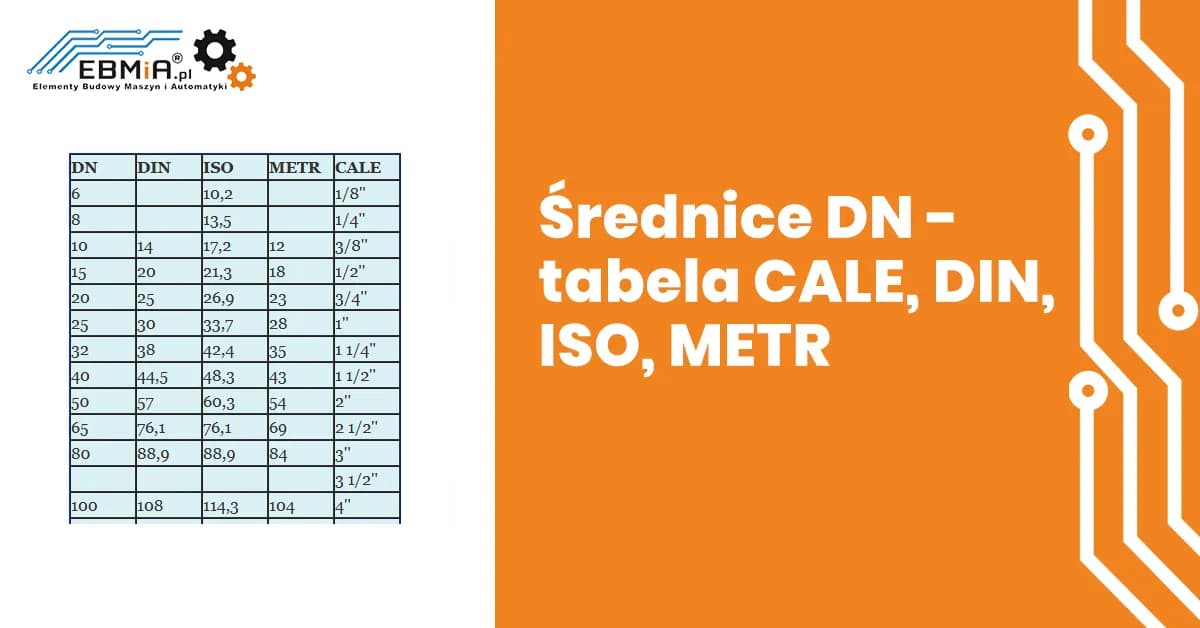

Aby naprawdę zrozumieć wymiary rur hydraulicznych, musimy poznać pojęcie średnicy nominalnej (DN). Jest to standaryzowane oznaczenie, które w przybliżeniu określa wewnętrzną średnicę przepływu rury. Dla rury o nominalnym rozmiarze 1/2 cala, odpowiada jej średnica nominalna DN15. Warto pamiętać, że DN to wartość orientacyjna, która ułatwia klasyfikację i dobór elementów instalacji, ale nie jest to precyzyjny pomiar w milimetrach czy centymetrach. Służy raczej jako uniwersalny kod, który pozwala nam dopasować do siebie rury, złączki i zawory, niezależnie od ich rzeczywistych, często nieco zmiennych wymiarów. Gdy widzisz DN15, wiesz, że masz do czynienia z odpowiednikiem rury 1/2 cala.
Rura 1/2 cala: poznaj jej rzeczywiste wymiary w milimetrach i centymetrach
Średnica zewnętrzna: Jedyny stały wymiar, który musisz znać (21,3 mm)
Jeśli miałbym wskazać jeden, najważniejszy wymiar, który musisz zapamiętać dla rury 1/2 cala (DN15), to byłaby to jej średnica zewnętrzna. Dla rur stalowych i ocynkowanych, które są bardzo powszechne w instalacjach, ten wymiar wynosi około 21,3 mm (czyli 2,13 cm). Dlaczego jest to tak kluczowe? Ponieważ to właśnie średnica zewnętrzna decyduje o tym, jakie złączki, obejmy czy uszczelnienia będą pasować do rury. Niezależnie od grubości ścianki rury (co wpływa na średnicę wewnętrzną), średnica zewnętrzna pozostaje względnie stała dla danego rozmiaru nominalnego. To ona jest punktem odniesienia przy łączeniu elementów instalacji, dlatego zawsze kładę na nią nacisk w moich poradach.
Średnica wewnętrzna: Jak grubość ścianki rury zmienia wszystko?
W przeciwieństwie do średnicy zewnętrznej, średnica wewnętrzna rury 1/2 cala nie jest stała. Zależy ona bezpośrednio od grubości ścianki rury. Producenci oferują rury o różnej grubości ścianek, co wpływa na wytrzymałość rury i jej przepustowość. Na przykład, dla rury 1/2 cala o standardowej grubości ścianki wynoszącej około 2,3 mm, średnica wewnętrzna wyniesie w przybliżeniu 16,7 mm (21,3 mm - 2 * 2,3 mm). Jeśli jednak natrafisz na rurę z grubszą ścianką, powiedzmy 2,6 mm, średnica wewnętrzna będzie mniejsza, około 16,1 mm. Ta zmienność jest ważna, gdy projektujemy instalacje, gdzie przepływ wody ma krytyczne znaczenie, ale dla podstawowego doboru złączek, to średnica zewnętrzna jest naszym głównym przewodnikiem.

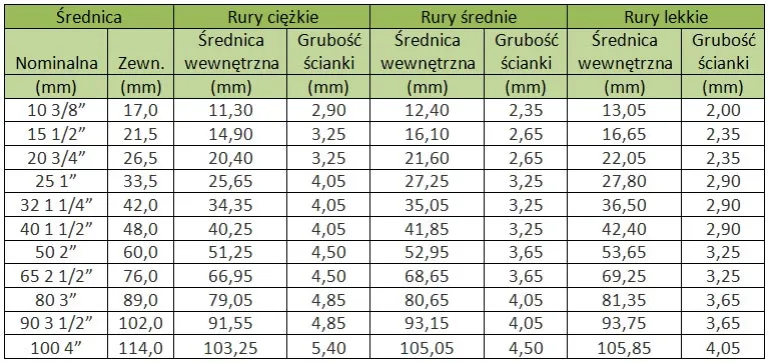

Tabela wymiarów dla rury 1/2" (DN15): Zewnętrzna, wewnętrzna, grubość ścianki
Aby ułatwić zrozumienie i zapamiętanie tych kluczowych wymiarów, przygotowałem tabelę, która przedstawia typowe wartości dla rur stalowych i ocynkowanych o nominalnym rozmiarze 1/2 cala (DN15), często zgodne z normą EN 10255:
| Wymiar | Wartość (mm/cm) |
|---|---|
| Średnica nominalna (DN) | DN15 |
| Nominalny rozmiar w calach | 1/2 cala |
| Średnica zewnętrzna | 21,3 mm (2,13 cm) |
| Typowa grubość ścianki (np. lekka) | 2,3 mm |
| Wynikająca średnica wewnętrzna (dla ścianki 2,3 mm) | ok. 16,7 mm |
| Inna typowa grubość ścianki (np. średnia) | 2,6 mm |
| Wynikająca średnica wewnętrzna (dla ścianki 2,6 mm) | ok. 16,1 mm |
Czy rury 1/2 cala z różnych materiałów mają te same wymiary?
Klasyka gatunku: Wymiary dla rur stalowych i ocynkowanych
Jak już wspomniałem, dla rur stalowych i ocynkowanych standard 1/2 cala (DN15) jest dość ujednolicony. Oznacza to, że niezależnie od producenta, ich średnica zewnętrzna będzie wynosić około 21,3 mm. Są to rury, które od lat są filarem wielu instalacji wodnych i grzewczych, cenione za swoją wytrzymałość i trwałość. Ich standardowe wymiary sprawiają, że dobór złączek i armatury jest stosunkowo prosty wystarczy szukać produktów oznaczonych jako 1/2 cala lub DN15, a mamy dużą pewność, że będą pasować.

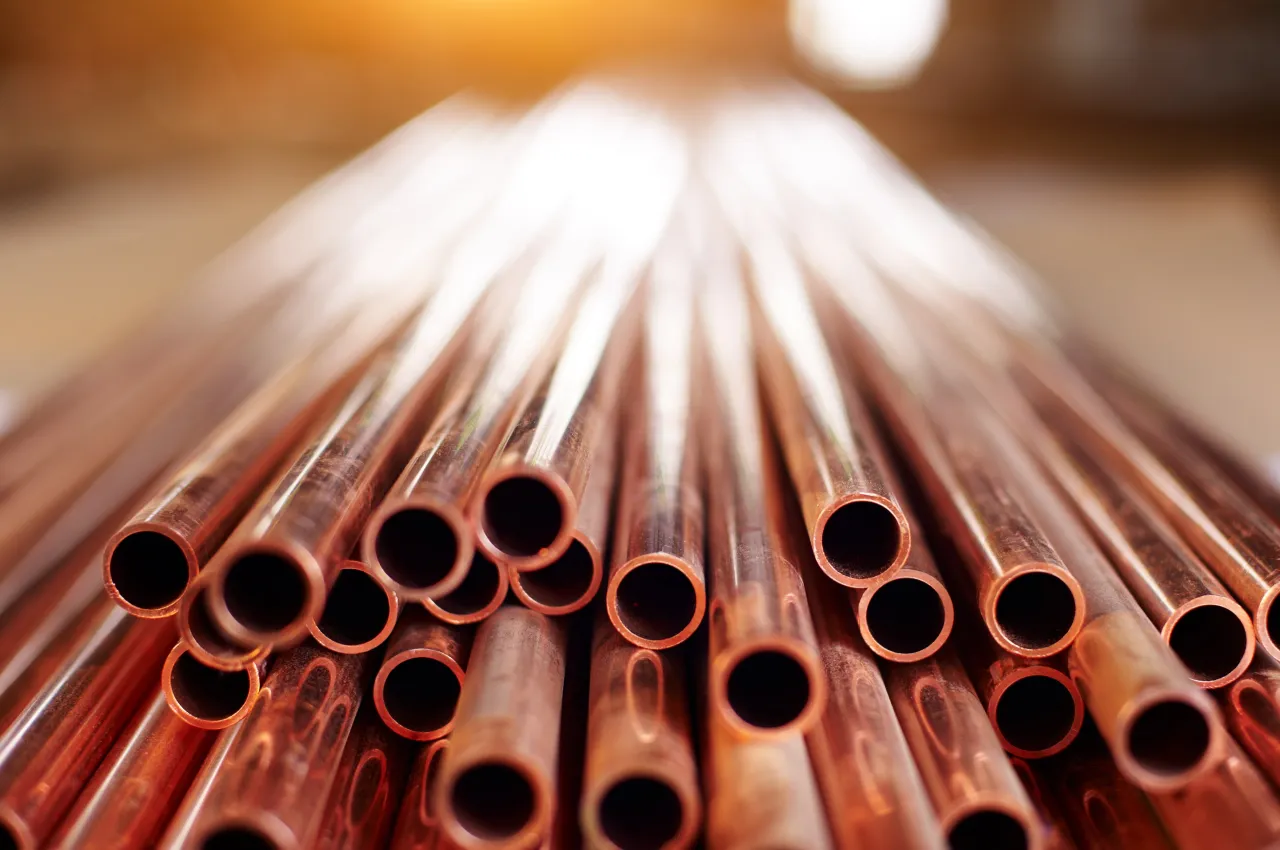

Inne materiały, inne standardy: Jak czytać oznaczenia na rurach miedzianych i PEX?
Sytuacja nieco się komplikuje, gdy przechodzimy do rur wykonanych z innych materiałów, takich jak miedź, PEX (polietylen sieciowany) czy PP (polipropylen). W ich przypadku oznaczenia "1/2 cala" mogą być mniej bezpośrednie, a nawet w ogóle nie występować, ponieważ te materiały często są produkowane według norm metrycznych. Zamiast cali, spotkamy się z konkretnymi wymiarami w milimetrach, które pełnią podobne funkcje co stalowa 1/2 cala. Oto kilka przykładów:
- Rury miedziane: Często spotykane są w rozmiarach 15 mm lub 18 mm średnicy zewnętrznej. Rura miedziana 15 mm jest często funkcjonalnym odpowiednikiem stalowej 1/2 cala w wielu instalacjach.
- Rury PEX/PEX-AL-PEX: Popularne rozmiary to 16 mm lub 20 mm średnicy zewnętrznej. Rura PEX 16 mm jest bardzo często stosowana jako zamiennik 1/2 cala do punktów poboru wody.
- Rury PP (polipropylen): Tutaj również dominują wymiary metryczne, np. 20 mm średnicy zewnętrznej dla rur, które pełnią funkcje zbliżone do 1/2 cala.
Dlatego, kupując rury z tworzyw sztucznych czy miedzi, zawsze zwracaj uwagę na dokładne wymiary metryczne (np. 16x2.0 mm), a nie tylko na nominalne oznaczenia calowe, które mogą być jedynie sugestią funkcji, a nie precyzyjnego wymiaru.
Gwint 1/2 cala: jak rozpoznać złączkę i uniknąć pomyłki?
Czym jest gwint BSP i jakie ma wymiary dla 1/2 cala?
Kiedy mówimy o złączkach i armaturze, kluczowe staje się pojęcie gwintu. W hydraulice najczęściej spotykamy się z gwintem rurowym walcowym (BSP - British Standard Pipe), oznaczanym literą "G". Oznaczenie G 1/2" odnosi się właśnie do tego typu gwintu. Co ciekawe, jego średnica zewnętrzna (dla gwintu zewnętrznego) wynosi około 20,955 mm. Jest to wymiar samego gwintu, a nie rury, na której ten gwint jest nacięty. Gwint G 1/2" jest zaprojektowany tak, aby idealnie pasował do rur o nominalnej średnicy 1/2 cala (DN15), umożliwiając szczelne połączenie z armaturą, taką jak baterie, zawory czy redukcje. Zrozumienie, że gwint ma nieco inny wymiar niż średnica zewnętrzna rury, jest kluczowe, aby uniknąć pomyłek przy doborze elementów.
Różnica między gwintem wewnętrznym a zewnętrznym na co zwrócić uwagę?
W złączkach hydraulicznych rozróżniamy gwinty wewnętrzne i zewnętrzne. Gwint zewnętrzny (męski) to ten, który znajduje się na zewnątrz elementu (np. na końcówce rury, nyplu, zaworze). Gwint wewnętrzny (żeński) to ten, który znajduje się wewnątrz elementu (np. w mufie, trójniku, baterii). Oba te gwinty są zaprojektowane do wzajemnej współpracy i mają odpowiednie wymiary, aby zapewnić szczelne połączenie z gwintem G 1/2". Przy pomiarze gwintu wewnętrznego suwmiarką, mierzymy jego średnicę wewnętrzną, która będzie nieco większa niż średnica zewnętrzna gwintu męskiego, aby umożliwić wkręcenie. Zawsze upewnij się, czy potrzebujesz złączki z gwintem wewnętrznym czy zewnętrznym, ponieważ ich zastosowanie jest komplementarne.
Jak samodzielnie zmierzyć rurę 1/2 cala i uniknąć błędów?
Najlepszy przyjaciel hydraulika: Jak używać suwmiarki do pomiaru średnicy?
Jeśli chcesz mieć pewność co do wymiarów rury, suwmiarka to Twoje najlepsze narzędzie. Dzięki niej zmierzysz średnicę zewnętrzną z dużą precyzją. Oto jak to zrobić krok po kroku:
- Przygotuj suwmiarkę: Upewnij się, że jest czysta i sprawna. Zresetuj ją do zera, aby uniknąć błędów pomiarowych.
- Otwórz szczęki suwmiarki: Otwórz szczęki zewnętrzne suwmiarki na tyle szeroko, aby zmieściła się w nich rura.
- Zaciśnij szczęki na rurze: Delikatnie, ale pewnie zaciśnij szczęki suwmiarki na zewnętrznej powierzchni rury. Upewnij się, że szczęki są prostopadłe do osi rury, a nie przekrzywione.
- Odczytaj pomiar: Odczytaj wartość ze skali suwmiarki. Dla rury 1/2 cala (DN15) powinieneś uzyskać wynik w okolicach 21,3 mm.
- Powtórz pomiar: Dla pewności wykonaj pomiar w kilku miejscach na obwodzie rury, aby upewnić się, że rura ma jednolitą średnicę.
Pamiętaj, że precyzyjny pomiar suwmiarką to najpewniejsza metoda identyfikacji rury i uniknięcia pomyłek.
Przeczytaj również: Jaki olej hydrauliczny do Liebherr? Uniknij kosztownych awarii!
Nie masz suwmiarki? Proste domowe sposoby na identyfikację rury 1/2 cala
Jeśli nie masz pod ręką suwmiarki, istnieją mniej precyzyjne, ale często wystarczające "domowe sposoby" na identyfikację rury 1/2 cala:
- Miarka krawiecka i wzór na obwód: Owiń miarkę krawiecką wokół rury i zmierz jej obwód. Następnie podziel otrzymaną wartość przez liczbę Pi (ok. 3,14). Wynik powinien być zbliżony do 21,3 mm. Na przykład, jeśli obwód wynosi około 67 mm, to 67 / 3,14 ≈ 21,3 mm.
- Porównanie ze znaną złączką: Jeśli masz pod ręką złączkę, o której wiesz na pewno, że jest to 1/2 cala (np. stary zawór, nypel), możesz spróbować porównać z nią średnicę rury. To szybka metoda, ale wymaga posiadania punktu odniesienia.
- Linijka (mniej precyzyjna): Możesz spróbować przyłożyć linijkę do przekroju rury, aby oszacować jej średnicę. Jest to jednak metoda obarczona dużym błędem i polecam ją tylko w ostateczności, gdy nie ma innej opcji.
Pamiętaj, że te domowe metody są mniej dokładne niż suwmiarka, ale mogą pomóc w szybkiej orientacji, gdy potrzebujesz z grubsza ocenić rozmiar rury.
