Wentylacja grawitacyjna w domu działa poprawnie tylko wtedy, gdy ma dwa warunki naraz: dopływ świeżego powietrza i swobodną drogę jego usuwania. W praktyce właśnie na tym najczęściej wykładają się szczelne okna, źle poprowadzone kanały albo nieprzemyślane ogrzewanie. Poniżej pokazuję, jak ten układ działa, jak go sensownie zaprojektować i co sprawdzić, żeby nie zamienił się w źródło wilgoci, zapachów i problemów z bezpieczeństwem.
Najważniejsze zasady, które decydują o skuteczności naturalnej wentylacji
- Naturalny ciąg powstaje dzięki różnicy temperatur i ciśnień, więc im lepszy dopływ powietrza i wyższy kanał, tym stabilniejsze działanie.
- Powietrze powinno płynąć z pokoi do kuchni, łazienki i toalety, a nie odwrotnie.
- W mieszkaniu przyjmuje się co najmniej 20 m3/h świeżego powietrza na osobę, a w łazience i kuchni obowiązują wyższe strumienie.
- Szczelne okna bez nawiewników, brak podcięcia w drzwiach i zabrudzone kratki to najczęstsze powody słabego działania układu.
- Przy kominku, piecu lub gazowym podgrzewaczu wody wentylacja staje się elementem bezpieczeństwa, nie tylko komfortu.
Jak powstaje naturalny ciąg i dlaczego zimą działa lepiej
Mechanizm jest prosty: ciepłe powietrze ma mniejszą gęstość, więc unosi się do góry i uchodzi kanałem wentylacyjnym, a na jego miejsce napływa chłodniejsze powietrze z zewnątrz. To zjawisko nazywamy konwekcją, czyli ruchem powietrza wywołanym różnicą temperatur. Im większa różnica między wnętrzem domu a otoczeniem, tym zwykle mocniejszy ciąg kominowy.
Dlatego zimą wentylacja naturalna bywa skuteczniejsza niż wiosną czy latem. W ciepłe dni różnica temperatur jest mała, a czasem wręcz się odwraca, więc kanał zamiast wyciągać powietrze może zacząć je wtłaczać do środka. Wtedy szczególnie łatwo o zapachy z kuchni i łazienki, wilgoć oraz wrażenie „stojącego” powietrza.
Na działanie systemu wpływa też wysokość kanału, jego prostota i temperatura przewodu. Dłuższy, pionowy i dobrze ocieplony kanał pracuje stabilniej niż krótki przewód prowadzony przez zimny strych. W praktyce nie wystarczy więc sama kratka w ścianie. Najpierw trzeba stworzyć warunki do ruchu powietrza, a dopiero potem liczyć na efekt. Z tego wynika cały sens poprawnego układu nawiewu i wywiewu.
Z czego składa się poprawny układ nawiewu i wywiewu

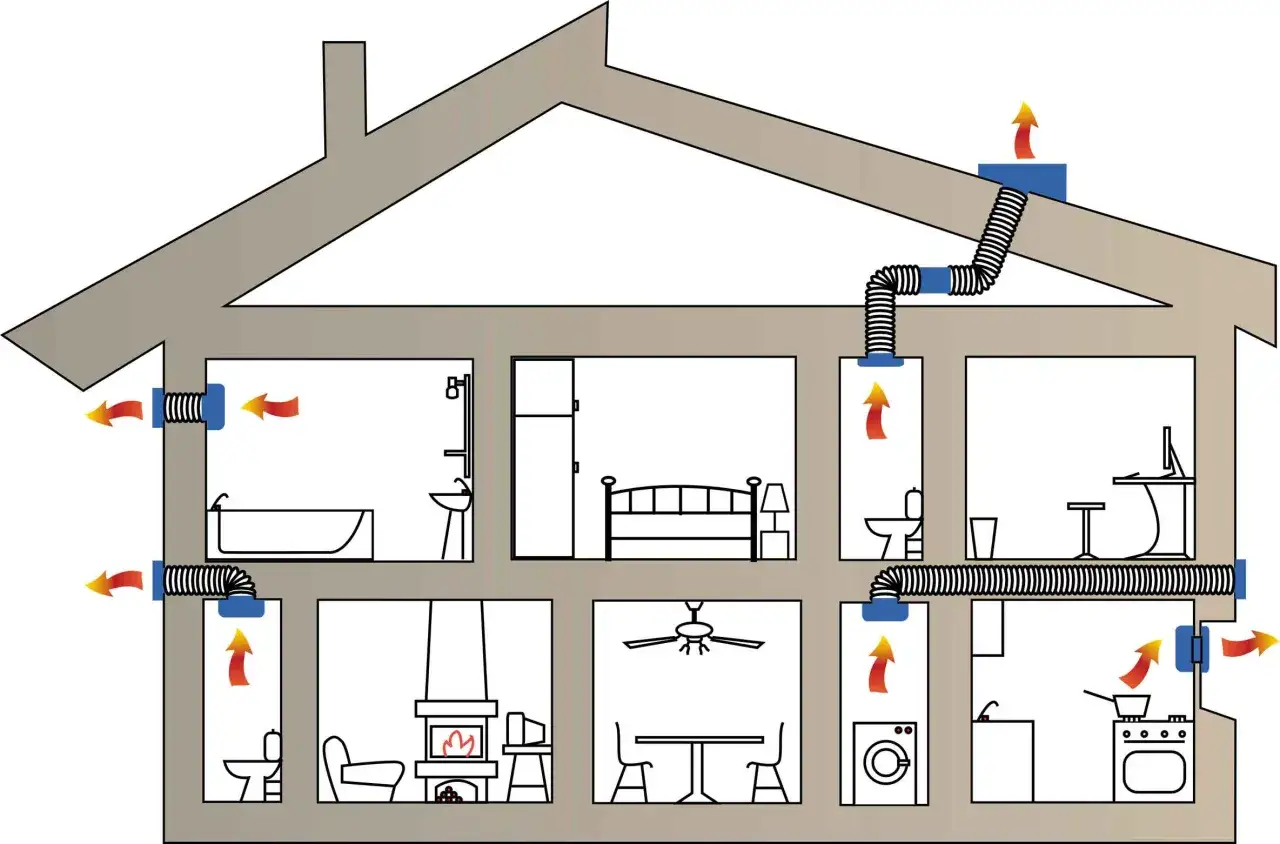

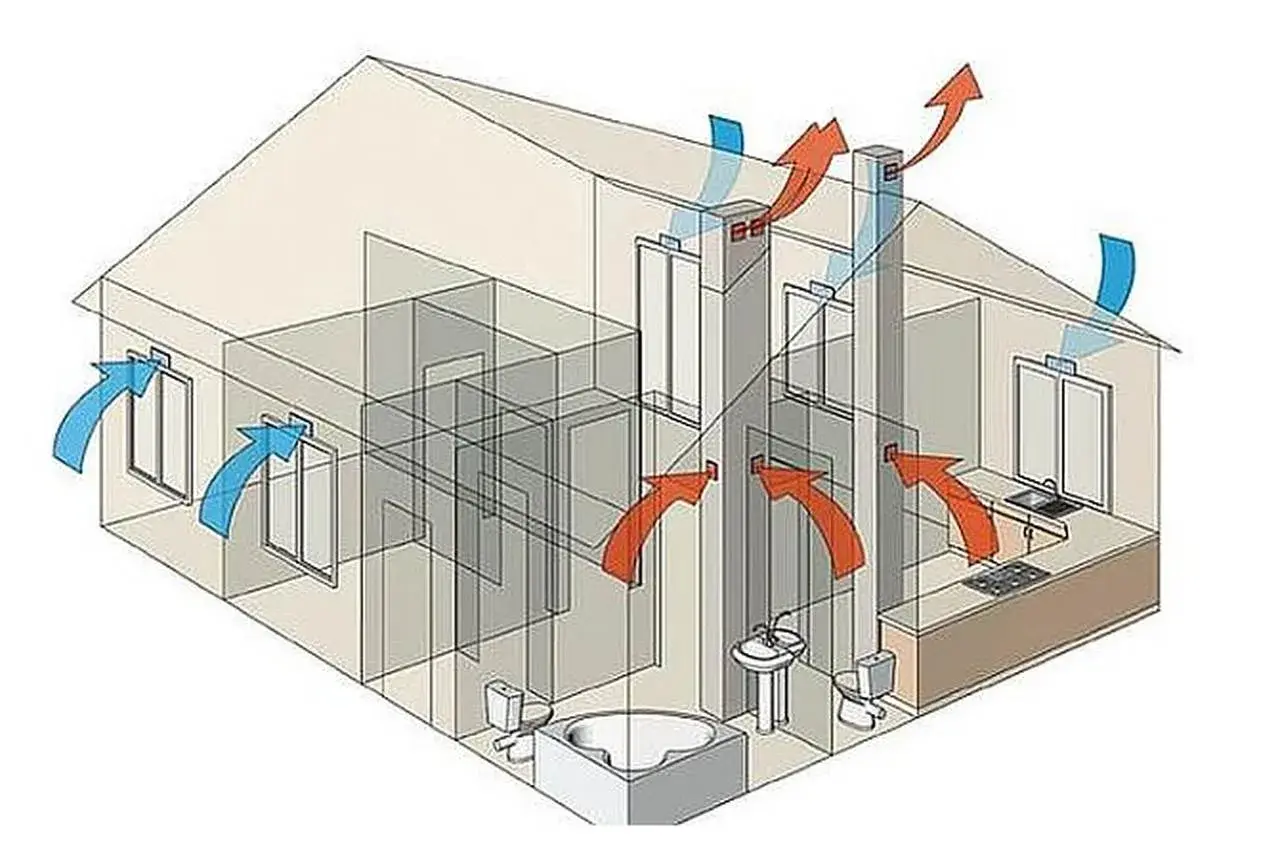

W dobrze zaprojektowanym domu powietrze nie krąży przypadkowo. Najpierw wpływa do pomieszczeń „czystych”, czyli salonu, sypialni i pokojów, potem przechodzi pod drzwiami do strefy „brudnej” - kuchni, łazienki i toalety - a na końcu jest usuwane przez kanały wywiewne. Taki kierunek przepływu ma znaczenie większe niż wielu inwestorów zakłada na etapie wykończenia.
| Element | Rola | Typowy błąd |
|---|---|---|
| Nawiewniki okienne lub ścienne | Dostarczają świeże powietrze do domu | Brak nawiewu przy szczelnej stolarce albo zatykanie nawiewników zimą |
| Przestrzeń pod drzwiami lub otwory w drzwiach | Umożliwiają przepływ między pokojami a strefą wywiewu | Pełne doszczelnienie drzwi łazienki i toalety |
| Kratka wywiewna | Przekazuje zużyte powietrze do kanału wentylacyjnego | Zabudowanie kratki meblem, maskownicą albo kurzem |
| Pionowy kanał wentylacyjny | Wyprowadza powietrze ponad dach | Kanał zbyt krótki, zimny lub prowadzony niekorzystnie przez nieogrzewaną przestrzeń |
| Nawiew i wywiew w równowadze | Utrzymują stabilny obieg powietrza | Silny wyciąg bez dopływu świeżego powietrza |
Jeśli mam wskazać jeden błąd, który wraca najczęściej, to jest nim traktowanie szczelnych okien jak absolutnej zalety bez dodania nawiewników. Wtedy dom staje się zbyt zamknięty, a wentylacja przestaje mieć z czego pracować. To właśnie dlatego projekt układu trzeba czytać razem z parametrami wymiany powietrza.
Od tego już tylko krok do liczb i wymagań, które powinny pojawić się na etapie projektu, a nie dopiero po pierwszej zimie.
Jakie parametry trzeba uwzględnić na etapie projektu
W projektowaniu nie wystarcza ogólne założenie, że „powietrze ma się wymieniać”. Trzeba jeszcze wiedzieć, ile tego powietrza ma przepływać i przez które pomieszczenia. W mieszkaniach przyjmuje się minimalny strumień 20 m3/h na osobę przewidywaną na stały pobyt, a w praktyce przepływ powinien iść z pokoi do kuchni, aneksu i pomieszczeń higieniczno-sanitarnych.
| Pomieszczenie lub sytuacja | Parametr, który trzeba uwzględnić | Co to oznacza w praktyce |
|---|---|---|
| Mieszkanie | Co najmniej 20 m3/h na osobę | Układ trzeba dobrać do realnej liczby domowników, a nie tylko do metrażu |
| Łazienka | Najczęściej 50 m3/h | Sama kratka nie wystarczy, jeśli drzwi są zbyt szczelne |
| Kuchnia z oknem i kuchenką gazową | 70 m3/h | Gotowanie i spalanie wymagają zdecydowanie lepszego wywiewu |
| Kuchnia bez okna i z kuchenką gazową | 70 m3/h, ale z mechaniczną wentylacją wywiewną | To już przypadek, w którym sama grawitacja nie jest rozwiązaniem |
| Drzwi do łazienki i toalety | Otwory w dolnej części o sumarycznym przekroju co najmniej 0,022 m2 | Przepływ musi mieć gdzie przejść z pomieszczeń „czystych” do wywiewu |
W praktyce projektowej patrzę jeszcze na trzy rzeczy: układ kondygnacji, przebieg kanałów i szczelność budynku. W domu o dużej szczelności bez nawiewników albo dopływu powietrza przez kontrolowane elementy system nie będzie pracował przewidywalnie, nawet jeśli kanał wentylacyjny jest formalnie poprawny. Rzeczywisty przepływ liczy się bardziej niż sam rysunek na papierze. To prowadzi do pytania, kiedy takie rozwiązanie ma sens, a kiedy lepiej od razu wybrać inną drogę.
Gdzie ten system działa dobrze, a gdzie lepiej szukać innego rozwiązania
Nie jestem zwolennikiem traktowania wentylacji naturalnej jako uniwersalnej odpowiedzi. Ona ma sens, ale tylko w określonych warunkach. Najlepiej sprawdza się tam, gdzie budynek ma prostą bryłę, pionowe i ciepłe kanały oraz kontrolowany dopływ powietrza. Zaczyna zawodzić tam, gdzie dom jest bardzo szczelny, niski, wielopoziomowy albo mocno obciążony urządzeniami spalającymi paliwo.
| Sytuacja | Ocena | Dlaczego tak się dzieje |
|---|---|---|
| Starszy dom z umiarkowanie nieszczelną stolarką | Zwykle działa, ale ma większe straty ciepła | Naturalne nieszczelności dostarczają powietrze, choć ma to swoją cenę energetyczną |
| Nowy, szczelny dom z dobrą stolarką | Bez nawiewników działa słabo | Brak dopływu powietrza osłabia ciąg i podnosi ryzyko zawilgocenia |
| Dom z kominkiem, piecem lub podgrzewaczem gazowym | Może działać, ale wymaga bardzo starannego projektu | Urządzenia spalające paliwo bezpośrednio zależą od dopływu powietrza i drożności przewodów |
| Upalne lato lub okres przejściowy | Ciąg bywa słaby albo odwrócony | Różnica temperatur jest zbyt mała, by naturalny ruch powietrza był stabilny |
| Przewody prowadzone przez zimny strych | Ryzyko pogorszenia pracy | Chłodny kanał osłabia ciąg i sprzyja wykraplaniu wilgoci |
Wniosek jest prosty: naturalna wentylacja nie przegrywa dlatego, że jest „stara”, tylko dlatego, że bywa niedopasowana do współczesnego, szczelnego budynku. W takich domach znacznie ważniejsze staje się już nie pytanie „czy grawitacja działa?”, tylko „czy w ogóle ma jeszcze warunki do pracy?”. A szczególnie mocno widać to przy ogrzewaniu i paliwach.
Dlaczego ogrzewanie i paliwa zmieniają zasady gry
Każde urządzenie spalające paliwo potrzebuje tlenu. Jeśli nie dostanie go z odpowiednim zapasem, zaczyna pracować gorzej, a w skrajnych przypadkach staje się niebezpieczne. To właśnie dlatego przy kominku, kotle czy gazowym podgrzewaczu wody wentylacja nie jest dodatkiem do komfortu, tylko częścią układu bezpieczeństwa.
W pomieszczeniach z paleniskami na paliwo stałe lub płynne oraz z urządzeniami gazowymi pobierającymi powietrze do spalania z pomieszczenia nie wolno po prostu dołożyć mechanicznej wyciągowej i liczyć, że problem zniknie. Taki wentylator może zaburzyć ciąg, pogorszyć dopływ powietrza do spalania i zwiększyć ryzyko cofania spalin. Przy kominkach i kotłach trzeba też liczyć dopływ powietrza do spalania osobno - dla przykładu, przy kominku z zamkniętą obudową przyjmuje się co najmniej 10 m3/h na 1 kW nominalnej mocy cieplnej.
- Nie zasłaniam kratek wentylacyjnych, nawet „na chwilę” w sezonie grzewczym.
- Nie montuję mocnego wentylatora wyciągowego w pomieszczeniu, w którym pracuje palenisko wymagające powietrza z wnętrza.
- Sprawdzam, czy piecyk, kominek albo kocioł mają zapewniony realny dopływ powietrza do spalania.
- Nie traktuję czujnika tlenku węgla jako gadżetu, tylko jako podstawowy element wyposażenia.
- Regularnie zlecam przegląd przewodów kominowych i wentylacyjnych, zwłaszcza przed sezonem grzewczym.
W praktyce najwięcej problemów widzę tam, gdzie ktoś uszczelnił dom, wymienił okna i jednocześnie zostawił stare źródło ciepła bez korekty całego układu powietrznego. Wtedy kłopot nie leży w samym ogrzewaniu, tylko w tym, że wentylacja i spalanie przestały ze sobą współpracować. Jeśli system ma działać bezpiecznie, obie te rzeczy trzeba projektować razem.
Jak poprawić istniejącą instalację bez wielkiego remontu
Jeżeli dom już stoi, a wentylacja jest słaba, nie zawsze trzeba od razu robić generalną przebudowę. Często wystarczy kilka dobrze dobranych ruchów. Zaczynam od nawiewu, bo bez niego sam wyciąg niczego nie załatwi. Potem sprawdzam drogę przepływu wewnątrz budynku i dopiero na końcu myślę o elementach wspomagających.
- Montuję lub reguluję nawiewniki w pokojach, a nie w strefie wywiewu.
- Sprawdzam podcięcia drzwi do łazienek i toalety, bo bez nich powietrze nie ma jak przejść dalej.
- Czyszczę kratki i kanały, bo kurz i osady potrafią mocno ograniczyć przepływ.
- Ocieplam kanały prowadzone przez zimne przestrzenie, na przykład przez nieogrzewany strych.
- Weryfikuję okap kuchenny i wentylatory wyciągowe, żeby nie rozbijały działania kanału grawitacyjnego.
- Jeśli problem wraca mimo korekt, rozważam układ hybrydowy albo mechaniczny zamiast kolejnych doraźnych łatek.
Warto przy tym pamiętać, że nasada kominowa czy niewielkie wspomaganie mechaniczne mogą pomóc, ale nie naprawią źle zaprojektowanego układu. To dodatki, nie lekarstwo na wszystko. Jeśli dom jest zbyt szczelny albo ma niekorzystną geometrię kanałów, lepiej uczciwie to przyznać i dobrać rozwiązanie, które da się kontrolować.
Przed sezonem grzewczym sprawdzam trzy rzeczy, żeby grawitacja nie zawiodła
- Czy nawiew naprawdę działa, a nawiewniki nie są zamknięte lub zaklejone.
- Czy powietrze przechodzi swobodnie z pokoi do kuchni, łazienki i toalety.
- Czy kanały, kratki i urządzenia spalające paliwo są drożne, sprawne i zgodne z projektem.
Jeśli te trzy warunki są spełnione, naturalna wentylacja zwykle działa przewidywalnie i bez większych niespodzianek. Jeśli nie, problem rzadko rozwiązuje się sam, a przy urządzeniach grzewczych i gazowych staje się po prostu kwestią bezpieczeństwa całego domu.
