Wycieraczka W124 zacina? Regeneracja mechanizmu krok po kroku!

Ten artykuł to kompleksowy przewodnik po mechanizmie wycieraczki w Mercedesie W124, stworzony z myślą o właścicielach, którzy chcą samodzielnie zdiagnozować i naprawić typowe usterki. Dowiesz się, jak krok po kroku zregenerować ten unikalny system, przywracając mu pełną sprawność. Jako wieloletni miłośnik i mechanik W124, wiem, że dbałość o detale w tych autach to klucz do ich długowieczności.

Dlaczego unikalny mechanizm wycieraczki w Mercedesie W124 wymaga szczególnej uwagi?

Mercedes W124 to ikona motoryzacji, a jego mechanizm wycieraczki jest równie kultowy, co reszta samochodu. Mamy tu do czynienia z charakterystycznym, jednoramiennym mechanizmem pantograficznym, często nazywanym również mimośrodowym. Jego konstrukcja jest niezwykle przemyślana: jedno ramię porusza się po szerokim łuku, efektywnie czyszcząc znacznie większą powierzchnię szyby czołowej niż tradycyjne wycieraczki dwuramienne. To innowacyjne rozwiązanie, które w czasach świetności W124 było symbolem luksusu i zaawansowania technicznego.

Jednak ta złożoność, w połączeniu z upływem lat, sprawia, że mechanizm ten jest podatny na specyficzne awarie. Elementy ruchome, przeguby i sworznie z czasem ulegają zużyciu, a smary wysychają lub zostają wypłukane. W efekcie, zamiast płynnej i cichej pracy, możemy doświadczyć zacinania się, spowolnienia, a nawet całkowitego unieruchomienia wycieraczki. Właśnie dlatego, jako właściciele W124, musimy poświęcić temu elementowi szczególną uwagę, aby zachować pełną funkcjonalność i bezpieczeństwo jazdy.

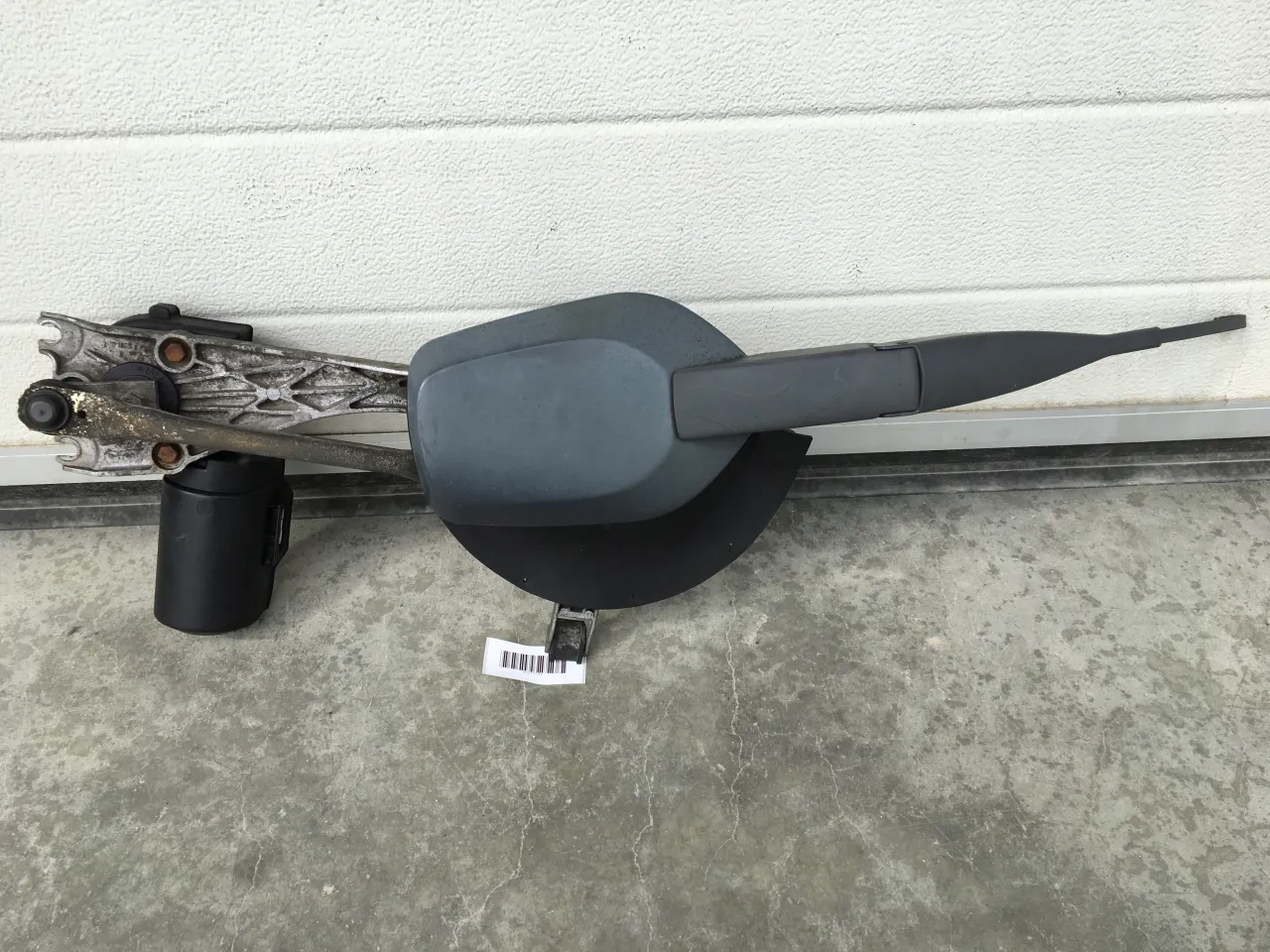

Jedno ramię, maksymalne pole czyszczenia jak działa pantograficzna wycieraczka?

Zasada działania pantograficznej wycieraczki w W124 jest fascynująca. Zamiast dwóch niezależnych ramion, mamy jedno, które wykonuje złożony ruch. Jest ono połączone z systemem dźwigni i przegubów, napędzanym przez silniczek. Dzięki temu mechanizmowi, pióro wycieraczki nie tylko porusza się w lewo i prawo, ale także przesuwa się w górę i w dół szyby, tworząc charakterystyczny, szeroki łuk. To właśnie ten złożony ruch pozwala na pokrycie tak dużej powierzchni, co było ogromną zaletą w porównaniu do ówczesnych standardów. To rozwiązanie, moim zdaniem, doskonale pokazuje inżynierski kunszt Mercedesa z tamtych lat.

Typowe bolączki po latach: zrozumienie przyczyn awarii w kultowym modelu

Po dekadach eksploatacji, nawet najlepiej zaprojektowany mechanizm zaczyna wykazywać oznaki zużycia. W przypadku wycieraczki W124, głównymi przyczynami awarii są starzenie się i utrata właściwości smarów, które z czasem twardnieją, stają się lepkie lub po prostu ulegają wypłukaniu. To prowadzi do zwiększonego tarcia w przegubach i sworzniach. Dodatkowo, elementy ruchome, takie jak tuleje i sworznie, mogą ulec zużyciu mechanicznemu, co objawia się luzami. Wpływ warunków atmosferycznych, takich jak wilgoć, mróz czy wysokie temperatury, również przyspiesza degradację tych komponentów, prowadząc do zatarć i nieprawidłowej pracy.

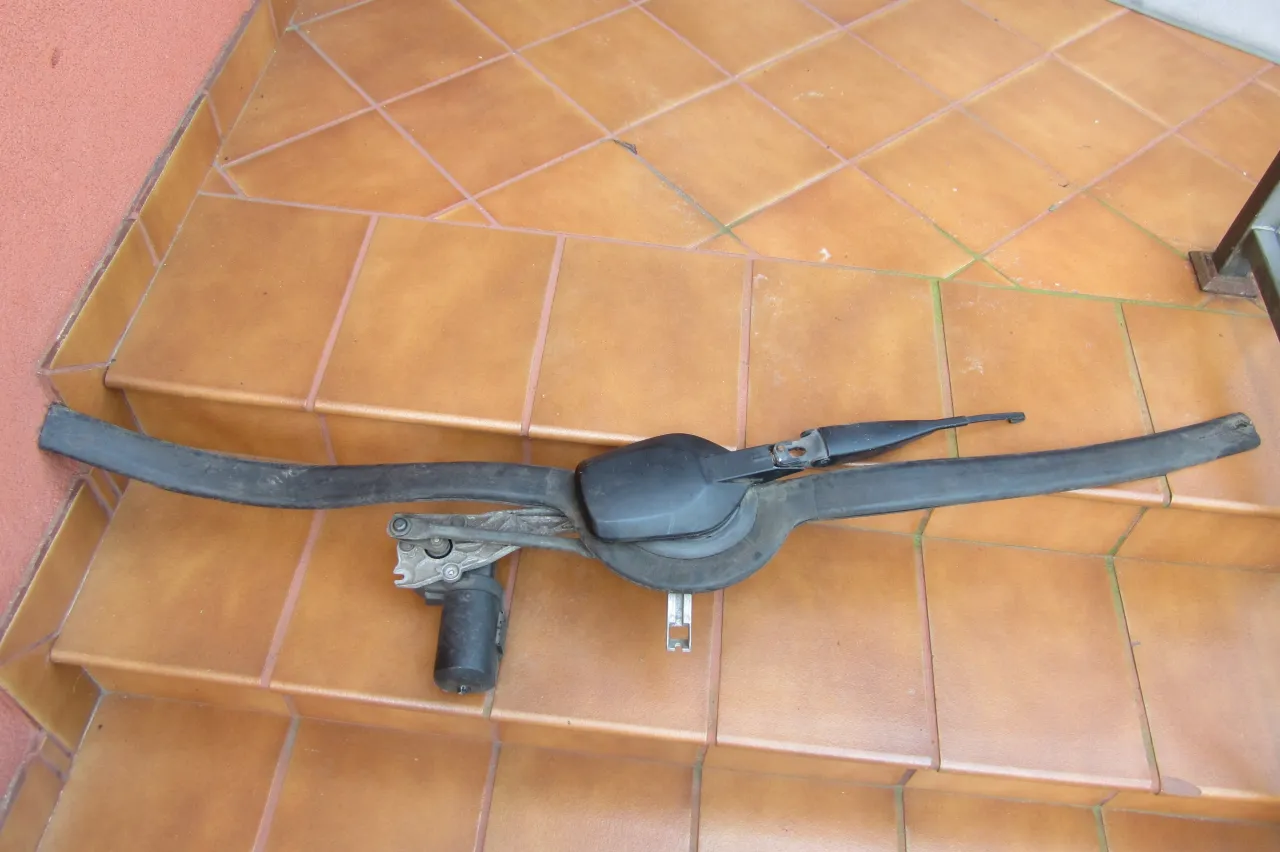

Rozpoznaj sygnały: Kiedy mechanizm wycieraczki w W124 woła o pomoc?

Wczesne rozpoznanie problemów z mechanizmem wycieraczki w W124 jest kluczowe, aby uniknąć poważniejszych uszkodzeń, w tym spalenia silniczka. Oto najczęstsze objawy, na które warto zwrócić uwagę:

• Spowolniona praca wycieraczki: Jeśli wycieraczka porusza się wolniej niż zwykle, szczególnie pod koniec ruchu lub na początku, to niemal pewny sygnał zacierania się mechanizmu. Stary smar stawia zbyt duży opór.
• Zacinanie się w losowych pozycjach: Wycieraczka zatrzymuje się w połowie szyby lub ma trudności z płynnym powrotem. To bezpośredni objaw nadmiernego tarcia w przegubach.
• Nieprawidłowa pozycja parkowania: Ramię wycieraczki nie wraca do swojej dolnej, spoczynkowej pozycji. Może to być spowodowane błędnym montażem po wcześniejszej naprawie lub problemem z elektryczną częścią silnika, która odpowiada za "parkowanie".
• Hałas podczas pracy: Skrzypienie, stukanie, terkotanie lub inne nietypowe dźwięki świadczą o zużyciu elementów ruchomych, luzach lub całkowitym braku smarowania.
• Luzy na ramieniu wycieraczki: Jeśli ramię ma wyczuwalny luz, gdy próbujesz nim poruszyć ręcznie, oznacza to zużycie tulei lub sworzni, co skutkuje niedokładnym przyleganiem pióra do szyby.
• Brak poszczególnych biegów: Jeśli wycieraczka działa tylko na niektórych prędkościach, a na innych nie, problem może leżeć w silniczku, przełączniku zespolonym lub przekaźniku.

Wycieraczka zwalnia i zacina się w połowie szyby? To pierwszy sygnał alarmowy!

To chyba najbardziej powszechny i niepokojący objaw w W124. Jeśli zauważasz, że Twoja wycieraczka zaczyna pracować wolniej, a co gorsza, zacina się w trakcie ruchu, to znak, że mechanizm jest mocno zatarty. Stary, zaschnięty smar w przegubach i sworzniach stawia ogromny opór, zmuszając silniczek do pracy pod nadmiernym obciążeniem. Ignorowanie tego problemu to prosta droga do przegrzania i spalenia silniczka wycieraczki, co generuje znacznie wyższe koszty naprawy. W mojej praktyce widziałem wiele takich przypadków, dlatego zawsze podkreślam, by nie zwlekać z interwencją.

Nieprawidłowe parkowanie dlaczego wycieraczka nie wraca na swoje miejsce?

Problem z nieprawidłowym parkowaniem wycieraczki, czyli jej zatrzymywaniem się w niewłaściwej pozycji na szybie, może mieć kilka przyczyn. Najczęściej jest to efekt błędnego montażu ramienia na wieloklinie po wcześniejszym demontażu lub naprawie. Jeśli ramię nie zostało ustawione w odpowiedniej pozycji "zero", mechanizm nie będzie w stanie prawidłowo "zaparkować". Inna przyczyna to awaria w elektrycznej części silnika, która odpowiada za detekcję pozycji krańcowej. Czasem problemem może być również uszkodzony przełącznik zespolony lub przekaźnik, choć to rzadsze przypadki.

Niepokojące dźwięki: stukanie, piski i terkotanie podczas pracy

Każdy nietypowy dźwięk wydobywający się z mechanizmu wycieraczki powinien wzbudzić Twoją czujność. Skrzypienie i piski zazwyczaj wskazują na brak smarowania lub zużycie gumowych elementów. Stukanie może świadczyć o luzach w przegubach lub zużyciu tulei, które powodują niekontrolowane ruchy. Z kolei terkotanie często bywa objawem poważniejszego zużycia zębatek w przekładni silniczka lub samego mechanizmu. Niezależnie od rodzaju hałasu, jest to sygnał, że elementy trące o siebie wymagają pilnej uwagi, zanim dojdzie do trwałego uszkodzenia.

Luz na ramieniu i niedokładne wycieranie diagnoza problemu

Jeśli zauważysz, że ramię wycieraczki ma wyczuwalny luz możesz nim delikatnie poruszyć ręcznie na boki to niestety wpływa to bezpośrednio na jakość wycierania. Luz ten powoduje, że pióro nie przylega równomiernie do szyby na całej swojej długości, co skutkuje pozostawianiem smug i niedoczyszczonych obszarów. Przyczyną luzu jest zazwyczaj zużycie tulei lub sworzni w mechanizmie, które odpowiadają za stabilne prowadzenie ramienia. W takim przypadku sama wymiana pióra nie pomoże konieczna jest regeneracja lub wymiana całego mechanizmu, aby przywrócić mu precyzję działania.

Samodzielna regeneracja mechanizmu wycieraczki W124: Poradnik krok po kroku

Regeneracja mechanizmu wycieraczki w W124 to zadanie, które z powodzeniem możesz wykonać samodzielnie, oszczędzając przy tym sporo pieniędzy. Wymaga to jednak cierpliwości, precyzji i odpowiednich narzędzi. Poniżej przedstawiam sprawdzony przeze mnie poradnik krok po kroku.

Przygotowanie do pracy: jakich narzędzi i smarów będziesz potrzebować?

Zanim zaczniesz, upewnij się, że masz pod ręką wszystko, co niezbędne. Dobra organizacja to połowa sukcesu:

• Klucze nasadowe: Najczęściej 10mm i 13mm do odkręcenia śrub mocujących mechanizm.
• Klucz imbusowy (ampulowy): Do niektórych śrub mocujących osłony lub elementy mechanizmu.
• Śrubokręty: Płaskie i krzyżakowe, do demontażu plastikowych elementów.
• Szczotka druciana: Do zgrubnego czyszczenia zaschniętego brudu.
• Pędzelek: Do precyzyjnego nakładania smaru i czyszczenia.
• Rozpuszczalnik/benzyna ekstrakcyjna/zmywacze do hamulców: Do dokładnego usunięcia starego smaru i brudu.
• Smar wodoodporny: Polecam smar litowy ŁT-43, który świetnie sprawdza się w takich zastosowaniach. Możesz również użyć smaru grafitowego lub białego smaru do mechanizmów precyzyjnych. Ważne, aby był odporny na wodę i wysokie temperatury.
• Rękawiczki ochronne i okulary: Dla Twojego bezpieczeństwa.
• Latarka: Przyda się do oświetlenia trudno dostępnych miejsc.

Demontaż bez uszkodzeń: jak bezpiecznie zdjąć osłony podszybia i wymontować cały mechanizm?

Ten etap wymaga szczególnej ostrożności. Stare plastiki podszybia są kruche i łatwo je uszkodzić:

1. Zdejmij ramię wycieraczki: Odkręć nakrętkę mocującą ramię do trzpienia (zazwyczaj 13mm) i delikatnie, ale stanowczo ściągnij ramię. Jeśli jest zapieczone, możesz użyć ściągacza do ramion wycieraczek, ale często wystarczy delikatne podważanie i ruchy oscylacyjne.
2. Usuń uszczelki: Ostrożnie zdejmij gumowe uszczelki biegnące wzdłuż podszybia.
3. Zdemontuj plastikowe osłony podszybia: To najdelikatniejszy moment. Odkręć wszystkie widoczne śruby (często krzyżakowe lub na klucz 10mm) i delikatnie podważaj plastikowe elementy. Zwróć uwagę na spinki staraj się je delikatnie wypchnąć, a nie wyrywać. Pamiętaj, że są one bardzo kruche.
4. Odłącz kostkę elektryczną: Zlokalizuj silniczek wycieraczki i odłącz od niego wiązkę elektryczną.
5. Odkręć mechanizm: Mechanizm wycieraczki jest zazwyczaj przykręcony do nadwozia kilkoma śrubami (najczęściej 10mm lub 13mm). Odkręć je wszystkie.
6. Wyjmij cały mechanizm: Ostrożnie wyciągnij cały zespół mechanizmu wycieraczki wraz z silniczkiem z komory silnika. Może być konieczne delikatne manewrowanie, aby go wyjąć.

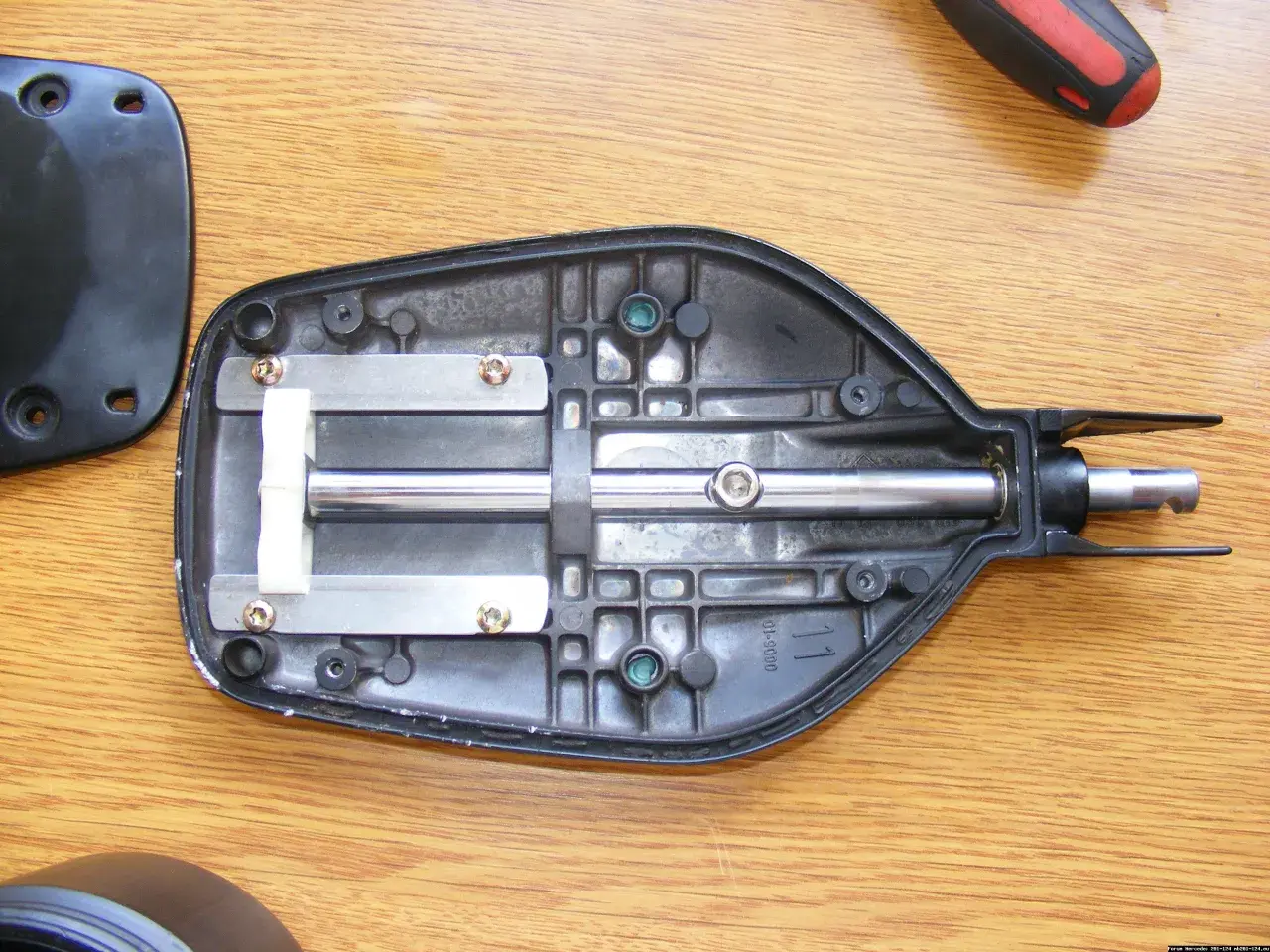

Klucz do sukcesu: dokładne czyszczenie zatartego mechanizmu

To najważniejszy etap, który zadecyduje o trwałości naprawy. Nie pomijaj go!

1. Rozbierz mechanizm (w miarę możliwości): Delikatnie rozłącz poszczególne elementy mechanizmu. Zazwyczaj da się rozdzielić przeguby i sworznie. Zapamiętaj kolejność i sposób montażu lub zrób zdjęcia.
2. Usuń stary smar i brud: Użyj szczotki drucianej do zgrubnego usunięcia największych osadów. Następnie za pomocą rozpuszczalnika, benzyny ekstrakcyjnej lub zmywacza do hamulców oraz pędzelka, dokładnie wyczyść każdy ruchomy element. Musisz usunąć cały stary, zaschnięty smar, rdzę i brud. Elementy muszą być idealnie czyste i suche.
3. Sprawdź stan tulei i sworzni: Po wyczyszczeniu dokładnie obejrzyj wszystkie tuleje i sworznie. Jeśli są mocno zużyte, mają głębokie rysy lub duże luzy, to idealnie byłoby je wymienić. W praktyce często wystarcza dokładne wyczyszczenie i nowe smarowanie, jeśli zużycie nie jest krytyczne.
4. Wyczyść obudowę silniczka (opcjonalnie): Jeśli masz dostęp do wnętrza obudowy silniczka, możesz delikatnie oczyścić jego przekładnię, ale bądź ostrożny, aby nie uszkodzić delikatnych elementów elektrycznych.

Smarowanie to podstawa: jaki smar wybrać i jak go prawidłowo nałożyć?

Wybór odpowiedniego smaru i jego prawidłowe nałożenie to gwarancja płynnej i długotrwałej pracy:

1. Wybierz odpowiedni smar: Jak wspomniałem, smar litowy ŁT-43 jest doskonałym wyborem ze względu na jego wodoodporność i odporność na temperaturę. Alternatywnie możesz użyć smaru grafitowego (dobry do dużych obciążeń) lub wysokiej jakości białego smaru do mechanizmów precyzyjnych. Ważne, aby smar był przeznaczony do pracy w warunkach zewnętrznych i odporny na wilgoć.
2. Nałóż smar obficie: Nie oszczędzaj na smarze! Nałóż go obficie na wszystkie ruchome części: sworznie, tuleje, przeguby, a także na zębatki w przekładni silniczka (jeśli ją czyściłeś). Upewnij się, że smar dotarł do wszystkich zakamarków, gdzie elementy trą o siebie.
3. Złóż mechanizm: Ostrożnie złóż mechanizm, upewniając się, że wszystkie elementy są prawidłowo spasowane. Podczas składania, dodawaj smaru w miejscach, które będą się stykać.
4. Sprawdź płynność ruchu: Po złożeniu, poruszaj mechanizmem ręcznie. Powinien poruszać się bardzo płynnie i bez oporów. Jeśli czujesz jakiekolwiek zacięcia, rozbierz go ponownie i sprawdź, czy coś nie blokuje ruchu lub czy nie brakuje smaru.

Montaż i regulacja: jak ustawić prawidłową pozycję startową wycieraczki?

Prawidłowy montaż i regulacja są kluczowe dla bezproblemowego działania:

1. Zamontuj mechanizm w nadwoziu: Włóż zregenerowany mechanizm z silniczkiem z powrotem na swoje miejsce i przykręć go śrubami mocującymi.
2. Podłącz kostkę elektryczną: Podłącz z powrotem wiązkę elektryczną do silniczka.
3. Sprawdź działanie przed montażem osłon: Włącz zapłon i uruchom wycieraczkę. Pozwól jej wykonać kilka pełnych cykli, aby smar się rozprowadził, a mechanizm ułożył. Sprawdź, czy pracuje płynnie i czy prawidłowo parkuje.
4. Ustawienie pozycji startowej ramienia (pozycja "zero"): To bardzo ważny moment. Po wyłączeniu wycieraczki, mechanizm powinien wrócić do pozycji "parkowania". Teraz nałóż ramię wycieraczki na wieloklin w taki sposób, aby pióro znajdowało się w odpowiedniej pozycji na dole szyby (zazwyczaj równolegle do dolnej krawędzi szyby, tuż nad uszczelką). Upewnij się, że ramię nie uderza w uszczelkę ani nie wystaje zbyt wysoko.
5. Dokręć ramię: Po ustawieniu odpowiedniej pozycji, mocno dokręć nakrętkę mocującą ramię do trzpienia.
6. Zamontuj osłony podszybia i uszczelki: Ostrożnie zamontuj z powrotem plastikowe osłony podszybia i gumowe uszczelki. Upewnij się, że wszystkie spinki i śruby są na swoim miejscu.
7. Test końcowy: Jeszcze raz uruchom wycieraczkę i sprawdź jej działanie w różnych trybach. Upewnij się, że nie ma luzów, wyciera równo i prawidłowo parkuje.

Wymiana silniczka wycieraczki: Kiedy regeneracja to za mało?

Choć regeneracja mechanizmu często rozwiązuje większość problemów, zdarzają się sytuacje, gdy to silniczek jest przyczyną awarii. W takich przypadkach sama konserwacja mechanicznych części nie wystarczy.

Jak odróżnić awarię mechaniczną od problemu z silnikiem?

Rozróżnienie, czy problem leży w zatarciu mechanizmu, czy w samym silniczku, jest kluczowe dla trafnej diagnozy. Jeśli silniczek buczy lub słychać jego pracę, ale ramię wycieraczki się nie rusza lub porusza się z ogromnym trudem, to niemal na pewno mamy do czynienia z zatarciem mechanizmu. Silnik próbuje pracować, ale nie jest w stanie pokonać oporu. Jeśli natomiast silnik w ogóle nie reaguje na włączenie wycieraczek, nie słychać żadnego buczenia, lub brakuje poszczególnych biegów (np. działa tylko jeden tryb pracy), wtedy problem może leżeć w elektryce silnika, przełączniku zespolonym przy kierownicy, lub przekaźniku. Warto sprawdzić bezpieczniki i zasilanie silnika, zanim zdecydujemy się na jego wymianę.

Wymiana silnika instrukcja odłączenia starej jednostki i montażu nowej

Jeśli mechanizm jest już zdemontowany, wymiana silniczka jest stosunkowo prosta:

1. Odłącz silnik od mechanizmu: Silniczek jest zazwyczaj przykręcony do mechanizmu kilkoma śrubami. Odkręć je.
2. Zwróć uwagę na wałek: Silniczek jest połączony z mechanizmem za pomocą wałka i zębatki. Zwróć uwagę, jak są one spasowane, aby prawidłowo zamontować nowy silnik.
3. Odłącz elektrykę (jeśli nie zrobiłeś tego wcześniej): Upewnij się, że kostka elektryczna jest odłączona od starego silnika.
4. Zamontuj nowy silnik: Przykręć nowy silniczek do mechanizmu, upewniając się, że wałek jest prawidłowo spasowany z zębatką mechanizmu.
5. Podłącz elektrykę: Podłącz kostkę elektryczną do nowego silnika.
6. Testuj: Przed montażem całości w samochodzie, warto podłączyć silnik i sprawdzić jego działanie.

Oryginał czy zamiennik? Przegląd dostępnych części na polskim rynku

Wybór części zamiennych do W124 to zawsze dylemat. Jeśli chodzi o mechanizm i silniczek wycieraczki, opcji jest kilka. Nowe oryginalne mechanizmy (OEM A1248202307) są bardzo rzadkie i niezwykle drogie, jeśli w ogóle uda się je znaleźć. Na rynku wtórnym, np. na popularnych portalach aukcyjnych, znajdziesz części używane całe mechanizmy lub same silniczki. Ich stan bywa bardzo różny; często wymagają one regeneracji przed montażem, co wiąże się z ryzykiem zakupu "kota w worku". Na szczęście dostępne są nowe zamienniki silniczków wycieraczek od renomowanych firm takich jak Febi Bilstein, SWAG, Metzger czy Ridex. Oferują one dobrą jakość w przystępnej cenie i są zazwyczaj wystarczające do przywrócenia pełnej sprawności. Moim zdaniem, w przypadku silniczka, dobry zamiennik to rozsądny kompromis między ceną a jakością, zwłaszcza jeśli mechanizm jest po gruntownej regeneracji.

Unikaj tych błędów: Pułapki podczas naprawy mechanizmu W124

Samodzielna naprawa mechanizmu wycieraczki w W124, choć satysfakcjonująca, niesie ze sobą ryzyko popełnienia kilku typowych błędów. Warto ich świadomie unikać, aby nie musieć powtarzać pracy.

Zbyt mało smaru lub jego zły dobór: konsekwencje dla mechanizmu

Jednym z najczęstszych błędów jest niedostateczne smarowanie lub użycie niewłaściwego smaru. Jeśli nałożysz zbyt mało smaru, przeguby i sworznie szybko ponownie się zatrą, a cała praca pójdzie na marne. Podobnie, użycie smaru, który nie jest wodoodporny lub nie jest przeznaczony do pracy w zmiennych temperaturach, spowoduje jego szybkie wypłukanie lub utratę właściwości. Konsekwencją jest szybkie ponowne zacieranie się mechanizmu, hałas i ryzyko uszkodzenia silniczka. Zawsze używaj smaru litowego ŁT-43 lub innego, dedykowanego do takich zastosowań, i nie oszczędzaj na nim!

Uszkodzenie plastikowych elementów podczas demontażu

Plastikowe osłony podszybia w W124 mają już swoje lata i są bardzo kruche. Próba ich demontażu "na siłę" niemal zawsze kończy się połamanymi zaczepami, pęknięciami lub uszkodzonymi otworami na śruby. Aby tego uniknąć, działaj z dużą ostrożnością. Używaj odpowiednich narzędzi do podważania (plastikowe kliny) i upewnij się, że wszystkie śruby i spinki zostały usunięte, zanim zaczniesz cokolwiek podważać. Jeśli masz taką możliwość, podgrzej delikatnie plastik suszarką do włosów, co może zwiększyć jego elastyczność. Warto też mieć pod ręką kilka zapasowych spinek.

Błędna regulacja pozycji "zero" jak uniknąć problemów z parkowaniem?

Błędne ustawienie pozycji "zero" (czyli pozycji parkowania) ramienia wycieraczki to kolejny częsty błąd. Jeśli ramię zostanie zamontowane na wieloklinie w niewłaściwej pozycji, może to prowadzić do kilku problemów: wycieraczka będzie parkować zbyt wysoko na szybie, zasłaniając widok, lub co gorsza, uderzać w uszczelkę maski lub słupek A, co może spowodować jej uszkodzenie. Aby tego uniknąć, zawsze po zamontowaniu mechanizmu i przed założeniem osłon, uruchom wycieraczkę i pozwól jej wrócić do pozycji parkowania. Dopiero wtedy, przy wyłączonym zapłonie, nałóż ramię na wieloklin, ustawiając je w prawidłowej pozycji i mocno dokręć nakrętkę. Sprawdź dwukrotnie, czy ramię ma swobodny ruch i nie uderza w żadne elementy.

Naprawa DIY czy warsztat? Co wybrać dla mechanizmu wycieraczki W124?

Decyzja o samodzielnej naprawie (DIY) czy oddaniu samochodu do warsztatu zależy od wielu czynników, takich jak Twoje doświadczenie, dostępność narzędzi i czas. Obie opcje mają swoje wady i zalety, które warto rozważyć.

Analiza kosztów: ile zaoszczędzisz, wykonując pracę samodzielnie?

Samodzielna regeneracja mechanizmu wycieraczki w W124 to przede wszystkim znaczne oszczędności. Koszt smarów, rozpuszczalników i ewentualnie drobnych narzędzi to zazwyczaj kilkadziesiąt złotych. Jeśli konieczna jest wymiana silniczka, dobry zamiennik to wydatek rzędu 200-400 zł. Sumarycznie, cała operacja DIY może zamknąć się w kwocie poniżej 500 zł. Natomiast profesjonalna naprawa w warsztacie, obejmująca demontaż, czyszczenie, smarowanie i ewentualną wymianę silniczka, to koszt rzędu 800-1500 zł, w zależności od warsztatu i cen części. Różnica jest więc znacząca, a satysfakcja z samodzielnie wykonanej pracy bezcenna.

Przeczytaj również: Mechanizm różnicowy traktorka: Jak działa, naprawa i objawy awarii

Kiedy warto powierzyć mechanizm specjaliście?

Mimo potencjalnych oszczędności, są sytuacje, w których warto rozważyć oddanie mechanizmu wycieraczki w ręce specjalisty. Jeśli brakuje Ci czasu, odpowiednich narzędzi lub doświadczenia w pracach mechanicznych, próba samodzielnej naprawy może skończyć się frustracją lub, co gorsza, dodatkowymi uszkodzeniami. W przypadku skomplikowanych problemów elektrycznych z silniczkiem, które wykraczają poza prostą wymianę, lub gdy mechanizm jest na tyle uszkodzony (np. pęknięte elementy, niemożliwe do naprawy w warunkach garażowych), że wymaga specjalistycznego sprzętu lub spawania, wizyta w warsztacie będzie rozsądniejszym wyborem. Dobry mechanik specjalizujący się w Mercedesach W124 będzie miał odpowiednie doświadczenie i dostęp do części, co zapewni skuteczną i trwałą naprawę.
