CCTV to zamknięty system monitoringu obrazu, w którym sygnał trafia tylko do wybranych urządzeń, a nie do publicznej emisji. W praktyce chodzi nie tylko o kamery, ale też o zasilanie, okablowanie, rejestrację i późniejszy dostęp do nagrań. Poniżej wyjaśniam, jak to działa, z czego się składa i na co zwrócić uwagę przy planowaniu instalacji w budynku lub na obiekcie technicznym.
Najkrócej: CCTV to zamknięty system monitoringu obrazu
- CCTV oznacza zamknięty obieg wideo, więc obraz trafia tylko do określonych monitorów, rejestratora lub aplikacji.
- System składa się zwykle z kamer, rejestratora DVR lub NVR, dysku, okablowania i zasilania.
- W nowych instalacjach często dominuje technologia IP, ale w modernizacjach nadal spotyka się rozwiązania analogowe.
- W elektryce liczą się stabilne zasilanie, długość przewodów, zapas mocy i ochrona przed zakłóceniami.
- Dobrze dobrany monitoring nie zaczyna się od kupna kamer, tylko od odpowiedzi na pytanie, co naprawdę ma być widać i jak długo trzeba to archiwizować.
CCTV co to właściwie oznacza
CCTV to skrót od closed-circuit television, czyli telewizji przemysłowej albo szerzej: monitoringu wideo w zamkniętym obiegu. Najważniejsze jest tu słowo „zamknięty” - obraz nie jest nadawany publicznie, tylko trafia do ściśle określonego systemu, zwykle rejestratora, monitora albo aplikacji z dostępem dla uprawnionych osób.
W praktyce ten termin bywa dziś używany trochę szerzej niż kiedyś. Dawniej kojarzył się głównie z analogowymi kamerami w zakładach przemysłowych, dziś obejmuje też nowoczesne systemy IP w magazynach, biurach, na placach budowy, w garażach i przy infrastrukturze technicznej. Sama nazwa została historycznie, ale technologia poszła mocno do przodu.
Dla mnie najprostsze wyjaśnienie brzmi tak: CCTV ma pomóc widzieć, rejestrować i odtwarzać zdarzenia w kontrolowany sposób. Dzięki temu można poprawić bezpieczeństwo, nadzór nad pracą albo zwyczajnie lepiej zarządzać obiektem. Żeby to miało sens, trzeba jednak rozumieć, jak obraz przechodzi od kamery do zapisu.
Właśnie dlatego przechodzę teraz do działania całego układu, bo od tego zależy, czy system będzie użyteczny, czy tylko „będzie wisiał na ścianie”.
Jak działa system CCTV krok po kroku

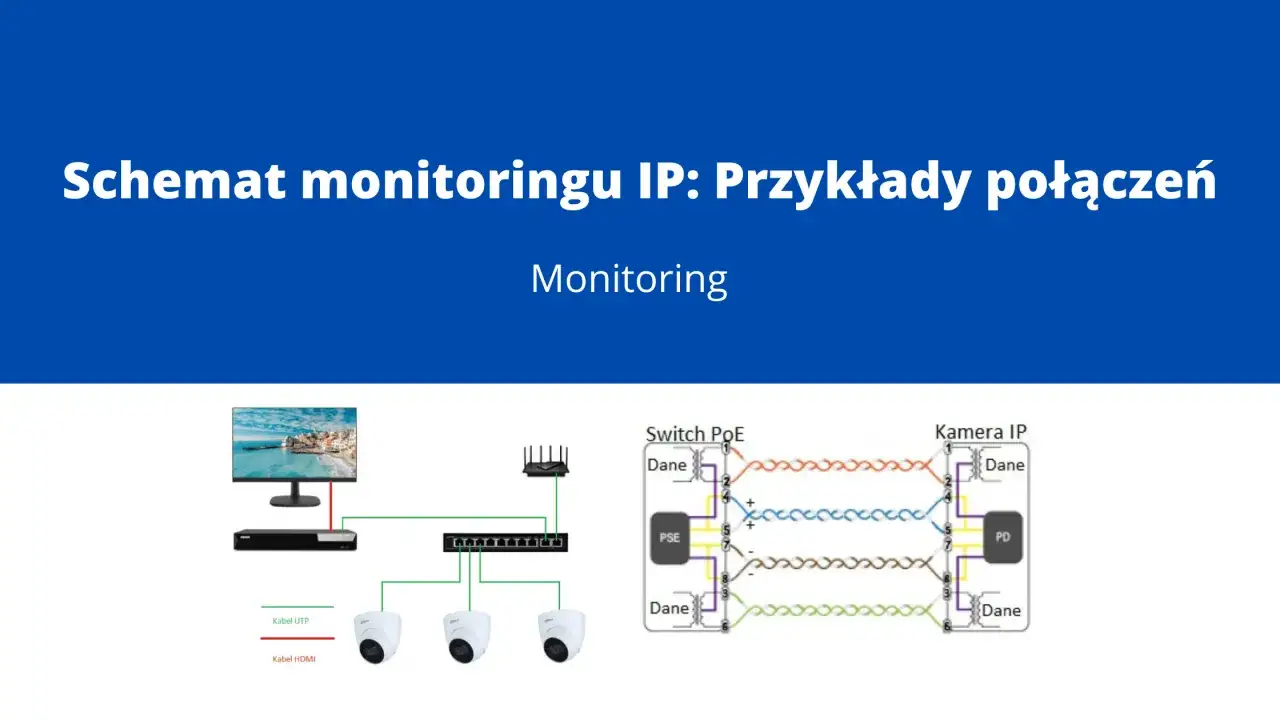

W uproszczeniu cały proces składa się z kilku etapów: kamera rejestruje obraz, sygnał trafia do rejestratora lub sieci, obraz jest zapisywany na dysku, a później można go oglądać lokalnie albo zdalnie. To proste tylko z zewnątrz, bo w praktyce każdy z tych etapów ma znaczenie dla jakości i niezawodności.
- Kamera zbiera obraz - matryca i obiektyw decydują o tym, co dokładnie widać, w jakiej odległości i przy jakim świetle.
- Sygnał jest przesyłany dalej - w starszych układach zwykle po przewodzie koncentrycznym, a w systemach IP po sieci Ethernet.
- Rejestrator zapisuje materiał - DVR obsługuje najczęściej systemy analogowe, a NVR pracuje z kamerami IP.
- Obraz trafia do podglądu - na monitor, komputer, telefon albo panel operatorski.
- Nagranie jest archiwizowane - czas zapisu zależy od liczby kamer, bitrate, kompresji i pojemności dysku.
W nowoczesnych instalacjach ważna jest też kompresja obrazu, najczęściej H.264 albo H.265. To kodeki, które zmniejszają rozmiar pliku bez całkowitej utraty czytelności. Dzięki nim jedna instalacja może zapisywać obraz przez dłuższy czas, ale to nadal nie zwalnia z dobrego planowania pojemności dysku.
Ja zawsze zwracam uwagę na jedną rzecz: system jest tak mocny jak jego najsłabszy element. Nawet świetna kamera nie pomoże, jeśli zasilanie siada, okablowanie łapie zakłócenia albo rejestrator ma za mało miejsca na archiwum. I właśnie z tego powodu warto spojrzeć na cały zestaw elementów, nie tylko na samą kamerę.
Z czego składa się instalacja CCTV w praktyce
| Element | Po co jest | Na co uważać |
|---|---|---|

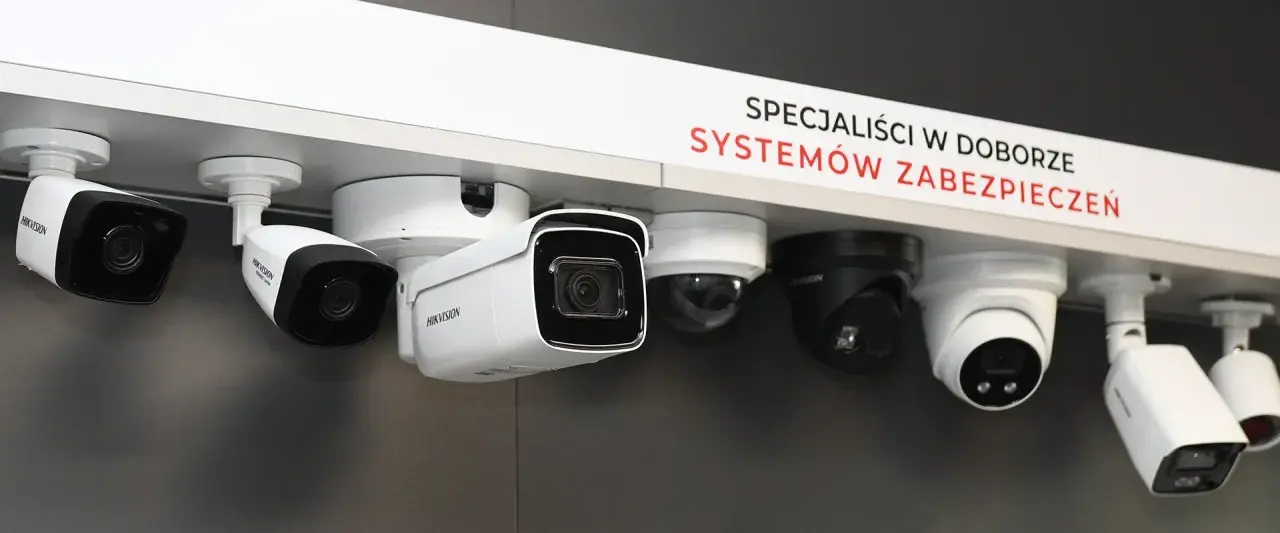

| Kamera | Rejestruje obraz w danym obszarze. | Kąt widzenia, rozdzielczość, nocne doświetlenie i miejsce montażu. |
| Obiektyw i matryca | Decydują o szczegółowości i zasięgu obrazu. | Zbyt szeroki kadr daje podgląd ogólny, ale słabą identyfikację detali. |
| Rejestrator DVR lub NVR | Zapisuje materiał i zarządza podglądem. | Kompatybilność z kamerami, liczba kanałów i wydajność zapisu. |
| Dysk twardy | Przechowuje nagrania. | Pojemność musi pasować do liczby kamer i czasu archiwizacji. |
| Switch PoE lub zasilacz | Doprowadza zasilanie do kamer, często jednym przewodem z danymi. | Budżet mocy, zapas obciążenia i jakość toru zasilania. |
| Okablowanie | Łączy wszystkie elementy systemu. | Długość tras, zakłócenia, poprawne zakończenia i jakość montażu. |
| UPS | Podtrzymuje działanie przy krótkim zaniku zasilania. | Trzeba policzyć łączny pobór rejestratora, switcha i routera. |
| Obudowy i uchwyty | Chronią sprzęt i stabilizują montaż. | Warunki atmosferyczne, drgania i dostęp serwisowy. |
W instalacjach elektrycznych szczególnie ważne są zasilanie i trasy kablowe. Często to właśnie one decydują o niezawodności całego systemu, nie sam model kamery. Jeśli trzeba, można kupić bardzo dobry sprzęt, ale źle poprowadzona linia albo zbyt słaby zasilacz potrafią zepsuć efekt szybciej niż słaba jakość obrazu.
W tej warstwie technicznej naturalnie pojawia się pytanie, czy lepiej iść w klasyczny analog, czy od razu budować system IP. To nie jest tylko kwestia ceny, ale też sposobu prowadzenia instalacji i późniejszej rozbudowy.
CCTV analogowe czy IP wybór wpływa na całą instalację
| Kryterium | System analogowy | System IP |
|---|---|---|
| Transmisja | Najczęściej przewód koncentryczny i osobne zasilanie. | Sieć Ethernet, często z PoE, czyli zasilaniem po skrętce. |
| Jakość obrazu | Wystarczająca do prostego nadzoru, ale zwykle mniej elastyczna. | Łatwiej uzyskać wysoką rozdzielczość i lepsze przetwarzanie obrazu. |
| Rozbudowa | Może być bardziej ograniczona, zwłaszcza przy modernizacji starej infrastruktury. | Zwykle prostsza, jeśli sieć jest dobrze zaprojektowana. |
| Organizacja zasilania | Często osobne zasilacze dla kamer. | Jedno źródło zasilania przez PoE albo dedykowany zasilacz. |
| Typowe zastosowanie | Modernizacja starszych obiektów i prostsze układy. | Nowe inwestycje, większe obiekty i systemy, które mają rosnąć. |
| Odległość toru | Zależy od konkretnego toru i osprzętu. | Standardowy odcinek Ethernetu to 100 m, więc trasy trzeba planować precyzyjnie. |
W nowych realizacjach częściej wygrywa IP, bo łączy obraz, sieć i zasilanie w bardziej uporządkowany sposób. Analog nadal ma sens tam, gdzie trzeba wykorzystać istniejące przewody albo ograniczyć zakres przeróbek. W praktyce decyzja zależy od obiektu, budżetu i tego, czy system ma służyć tylko do prostego podglądu, czy również do analizy zdarzeń i późniejszej rozbudowy.
Jeśli miałbym wskazać prostą zasadę, powiedziałbym tak: im bardziej rozbudowany i przyszłościowy ma być monitoring, tym bardziej opłaca się dobrze zaprojektowany system IP. Ale nawet najlepsza architektura nie zadziała, jeśli instalacja elektryczna będzie zrobiona „na styk”.
Co w instalacji elektrycznej ma największe znaczenie
Przy CCTV nie patrzę wyłącznie na sam obraz. Ja zaczynam od pytania, czy system będzie pracował stabilnie 24/7, czy przetrwa krótkie przerwy w zasilaniu i czy nie padnie przez drobne błędy montażowe. To właśnie tutaj wychodzi na jaw różnica między przypadkowym montażem a porządną instalacją.
Najważniejsze kwestie są zwykle takie:
- Stabilne zasilanie - kamera nocą pobiera inaczej niż w dzień, bo włączają się diody IR, czyli doświetlenie podczerwienią.
- Zapasu mocy nie liczy się „na styk” - w praktyce zostawiam rezerwę 20-30%, bo system z czasem prawie zawsze się rozrasta.
- Długość przewodów ma znaczenie - przy PoE standardowy tor Ethernetu nie powinien przekraczać 100 m.
- Ochrona przeciwprzepięciowa - szczególnie ważna na zewnątrz, na słupach i przy długich trasach kablowych.
- UPS - nawet krótki zanik prądu może przerwać zapis akurat wtedy, gdy system jest najbardziej potrzebny.
- Separacja od przewodów силowych - prowadzenie kabli sygnałowych równolegle do energetycznych bez planu potrafi skończyć się zakłóceniami.
W obiektach budowlanych i przemysłowych ważne jest też środowisko pracy. Kurz, wilgoć, wibracje, skrajne temperatury czy przypadkowe uszkodzenia mechaniczne wymagają lepszego doboru obudów, uchwytów i tras kablowych. Przy pracy na placu budowy dobrze sprawdzają się instalacje, które da się łatwo serwisować i które mają zapas odporności, bo takie miejsca rzadko są idealnie „laboratoryjne”.
Do tego dochodzi jeszcze kwestia sieci, jeśli CCTV jest IP. Taki system działa jak zwykłe urządzenie sieciowe, więc potrzebuje sensownie ustawionych haseł, aktualizacji i często wydzielonego segmentu sieci. To nie jest detal dla informatyków, tylko realny element bezpieczeństwa całej instalacji.
Skoro technika jest już uporządkowana, zostaje pytanie praktyczne: gdzie monitoring daje największy efekt, a gdzie nie powinno się od niego oczekiwać cudów.
Gdzie monitoring obrazu daje najlepszy efekt, a czego nie załatwia sam
CCTV najlepiej sprawdza się tam, gdzie trzeba obserwować, dokumentować i odtwarzać przebieg zdarzeń. W praktyce są to przede wszystkim wejścia do budynków, magazyny, ciągi komunikacyjne, parkingi, strefy załadunku, rozdzielnie, kotłownie, serwerownie i place budowy. W takich miejscach obraz pomaga zarówno w bezpieczeństwie, jak i w organizacji pracy.
Są jednak sytuacje, w których sama kamera nie wystarczy. Jeśli celem jest identyfikacja twarzy lub tablicy rejestracyjnej, trzeba zadbać o odpowiednią odległość, ogniskową, wysokość montażu i światło. Szeroki kadr dobrze pokazuje sytuację ogólną, ale nie zawsze nadaje się do szczegółów. To częsty błąd: ktoś chce jednym urządzeniem zabezpieczyć cały plac i liczy, że później odczyta z nagrania wszystko co potrzeba.
Monitoring nie zastępuje też innych warstw ochrony. Alarm, kontrola dostępu, oświetlenie zewnętrzne i fizyczne zabezpieczenia nadal mają swoje miejsce. Kamera ma wspierać system, a nie udawać, że zrobi za niego całą robotę. Takie podejście oszczędza rozczarowań, zwłaszcza przy większych obiektach.
Przy obiektach dostępnych dla osób postronnych trzeba dodatkowo pamiętać o oznaczeniu monitoringu i zasadach przetwarzania obrazu. To nie jest szczegół do odłożenia „na później”, tylko element, który warto uwzględnić razem z projektem technicznym.
Żeby instalacja rzeczywiście działała, trzeba też unikać kilku powtarzalnych błędów, które widuję zdecydowanie za często.
Najczęstsze błędy, które psują użyteczność monitoringu
Najwięcej problemów w CCTV nie bierze się z „wadliwej technologii”, tylko z błędów projektowych i montażowych. Zwykle widać to dopiero po czasie, kiedy coś się wydarzy i okazuje się, że nagranie jest za ciemne, za szerokie albo po prostu nie ma go wcale.
- Zbyt szeroki kadr - wygląda efektownie, ale nie daje detalu potrzebnego do identyfikacji.
- Za wysoki montaż - kamera widzi dużo, ale zbyt płasko, żeby rozpoznać twarz.
- Brak testu nocnego - w dzień wszystko wygląda dobrze, a po zmroku obraz traci jakość.
- Za mała pojemność archiwum - zapis nadpisuje się szybciej, niż zakładał inwestor.
- Niepewne zasilanie - luźne złącza, słaby zasilacz albo brak UPS potrafią wyłączyć system w najmniej wygodnym momencie.
- Brak miejsca na serwis - rejestrator schowany w niedostępnym punkcie to proszenie się o problem przy pierwszej awarii.
Do tego dochodzi błąd bardzo „ludzki”: kupowanie kamer bez wcześniejszego planu. Najpierw powinien powstać prosty projekt funkcjonalny, a dopiero potem zakupy. Jeśli najpierw wybierzesz sprzęt, a dopiero później zaczniesz myśleć o trasach kablowych, zasilaniu i miejscu rejestratora, zwykle kończy się to kompromisami, które potem kosztują więcej niż sama instalacja.
Właśnie dlatego najlepszy efekt daje podejście od strony całej instalacji, a nie samego urządzenia. To prowadzi do ostatniej, najbardziej praktycznej części: jak myśleć o CCTV, żeby system był po prostu sensowny.
Jak podejść do projektu, żeby system naprawdę działał
Dobry monitoring zaczyna się od prostych pytań: co dokładnie ma być widać, kto ma mieć dostęp do nagrań, ile dni archiwizacji jest potrzebne i czy system ma działać także po zaniku zasilania. Dopiero odpowiedzi na te pytania pokazują, czy potrzebujesz kilku kamer do podglądu, czy pełnoprawnej instalacji z rejestracją, dostępem zdalnym i ochroną zasilania.
W praktyce najlepiej sprawdza się układ, w którym kamera, zasilanie, sieć i archiwizacja są zaplanowane razem. Ja zawsze zostawiam też rezerwę pod rozbudowę, bo po pół roku prawie każdy obiekt zaczyna wymagać dodatkowego punktu obserwacji. Taniej jest przewidzieć to na etapie projektu, niż później kuć ściany albo przebudowywać szafę teletechniczną.
Jeśli traktuje się CCTV jako część całej instalacji elektrycznej i teletechnicznej, a nie tylko jako „zestaw kamer”, system staje się stabilniejszy, łatwiejszy w serwisie i bardziej użyteczny na co dzień. I właśnie o to chodzi w dobrej telewizji przemysłowej: ma działać cicho, przewidywalnie i wtedy, kiedy faktycznie jest potrzebna.
