Przy domofonie kolor żyły bywa tylko wskazówką, a nie gwarancją poprawnego połączenia. W praktyce liczy się typ instalacji, opis zacisków w unifonie oraz to, czy masz system analogowy 4/5/6-żyłowy, czy cyfrowy dwużyłowy. Poniżej rozpisuję, jak czytać przewody, jak nie pomylić masy z mikrofonem i jak sprawdzić wszystko przed zamknięciem obudowy.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem domofonu
- Kolor przewodu nie jest standardem ogólnym, więc zawsze weryfikuję go po zaciskach i schemacie konkretnego modelu.
- W instalacji analogowej zwykle występują osobne żyły dla masy, mikrofonu, głośnika, wywołania i otwierania.
- W systemie cyfrowym 2-żyłowym kolor ma mniejsze znaczenie niż poprawna para magistrali.

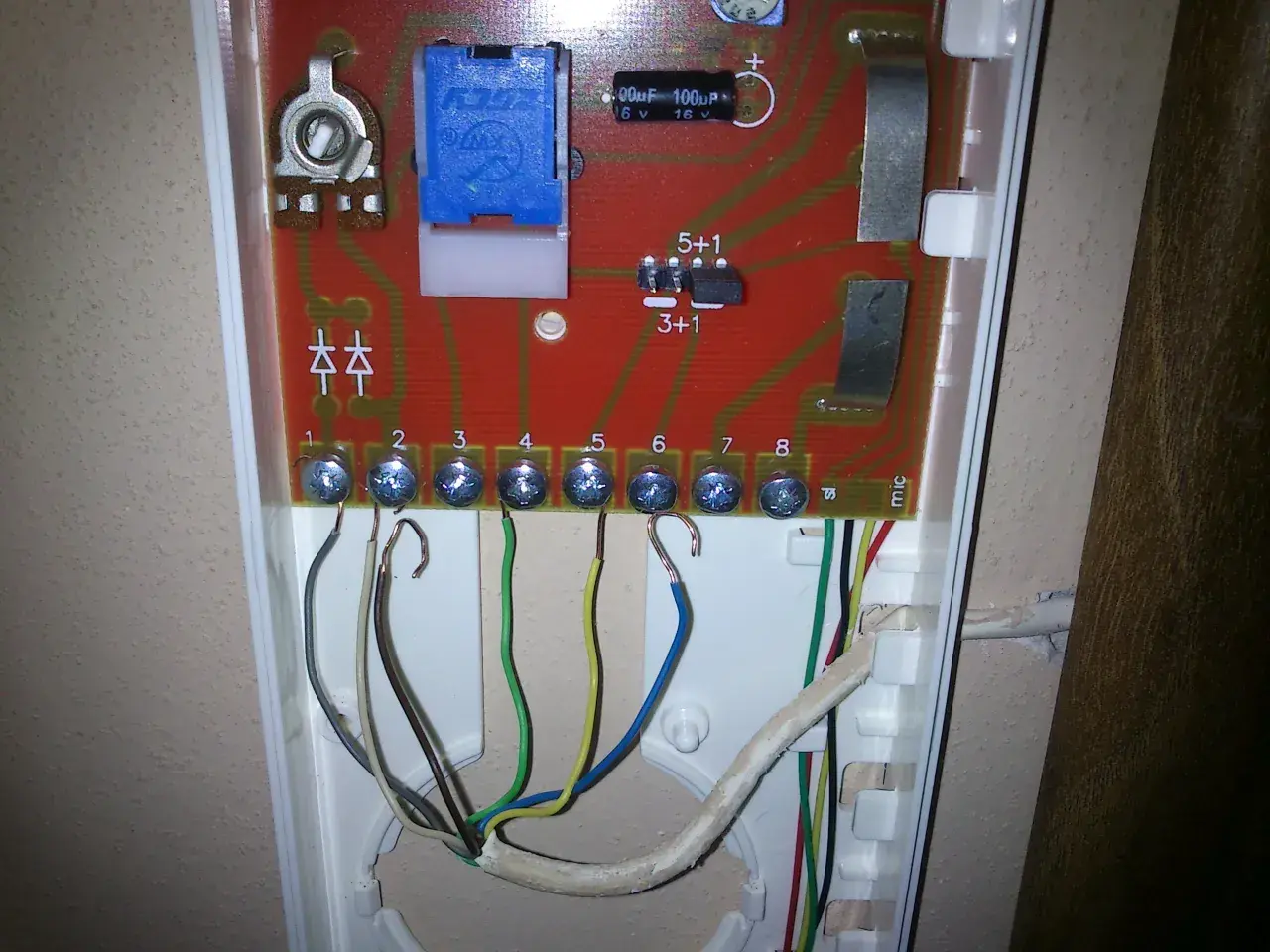

- Przed odpięciem starego unifonu warto zrobić zdjęcie zacisków i oznaczyć każdą żyłę taśmą.
- Jeśli dzwonek działa, ale furtka nie puszcza, problem zwykle leży w zacisku elektrozaczepu albo w zasilaniu.
Najpierw rozpoznaj typ instalacji, bo od niego zależy cały układ
To jest pierwszy filtr, który oszczędza najwięcej czasu. W jednym budynku możesz spotkać klasyczny domofon analogowy, a w innym cyfrowy system dwużyłowy, w którym sama barwa przewodów mówi niewiele. W instrukcjach Laskomex i ACO widać tę samą zasadę: najpierw identyfikacja systemu, potem dopiero przypisywanie funkcji do żył.
Najprościej myślę o tym tak: w instalacji analogowej każda żyła ma zwykle własną rolę, a w cyfrowej liczy się magistrala i zgodność z oznaczeniami zacisków. W praktyce ACO podaje, że dla domofonu audio wystarczą trzy przewody, a w wideodomofonie często stosuje się skrętkę UTP kategorii minimum 5e. To dobry punkt odniesienia, ale nadal nie zwalnia z czytania dokumentacji konkretnego urządzenia.
| Typ systemu | Jak go poznasz | Co to oznacza dla kabli |
|---|---|---|
| Cyfrowy 2-żyłowy | Jedna para przewodów, zwykle nowocześniejszy monitor lub unifon | Kolor żył ma drugorzędne znaczenie, ważniejsza jest para magistrali i oznaczenie zacisków |
| Analogowy 4-żyłowy | Starszy unifon, prosta kaseta zewnętrzna, osobne torowanie funkcji audio | Każda żyła odpowiada za inną funkcję, więc pomyłka od razu psuje rozmowę albo wywołanie |
| Analogowy 5- lub 6-żyłowy | Widać dodatkową żyłę do wywołania, otwierania lub innej funkcji pomocniczej | Tu kolor pomaga tylko orientacyjnie, bo producent może stosować własny układ zacisków |
| Wideodomofon | Jest kamera, monitor i często złącza RJ-45 albo przewód zalecany przez producenta | Liczy się topologia i przekrój przewodu, nie sam kolor izolacji |
Gdy już wiem, jaki to system, przechodzę do kolorów. To ważne, bo ta sama żyła w dwóch różnych markach może oznaczać coś zupełnie innego. Dalej pokazuję, jak czytam barwy przewodów bez zgadywania i bez ryzyka, że pomylę zacisk mikrofonu z masą.
Kolory przewodów pomagają, ale nie są wspólnym standardem
W starszych instalacjach kolory kabli bywają bardzo pomocne, ale nie traktuję ich jak prawa fizyki. Czerwony nie zawsze oznacza zasilanie, biały nie zawsze głośnik, a zielony nie zawsze mikrofon. W praktyce to tylko lokalna konwencja, którą trzeba potwierdzić zaciskiem, miernikiem albo zdjęciem starego połączenia.
| Kolor przewodu | Najczęstsze skojarzenie w starszych domofonach | Jak to sprawdzam w praktyce |
|---|---|---|
| Czerwony / pomarańczowy | Często zasilanie albo wspólny tor dodatni | Patrzę na opis zacisku, a nie na sam kolor; błędne podanie napięcia potrafi uszkodzić unifon |
| Niebieski | Często masa albo przewód wspólny | Weryfikuję ciągłość i połączenie z punktem odniesienia w unifonie |
| Biały | Bywa głośnikiem, bywa mikrofonem | Sprawdzam objaw: jeśli słychać dzwonek, ale nie ma głosu, to zwykle tutaj jest trop |
| Zielony | W wielu instalacjach trafia na mikrofon albo tor wywołania | Nie ufam domysłom, tylko porównuję z oznaczeniem na płytce lub listwie zaciskowej |
| Żółty / brązowy | Często wywołanie lub dodatkowa funkcja | Sprawdzam, czy przewód nie idzie do przycisku lub osobnego toru dzwonka |
| Żółto-zielony | Nie powinien być używany jako żyła sygnałowa | Traktuję go jako przewód ochronny w instalacji elektrycznej, nie jako kabel domofonowy |
Jeśli wszystkie żyły wyglądają podobnie albo ktoś kiedyś robił przeróbkę „na oko”, nie zgaduję. Wtedy biorę miernik, robię zdjęcie listwy zaciskowej i opisuję przewody taśmą po obu stronach. To prosta czynność, która ratuje całą instalację przed chaotycznym przepinaniem.
Jak podłączyć domofon krok po kroku bez zgadywania
Tu nie ma potrzeby robić z tego wielkiej filozofii. Najlepiej działa uporządkowana kolejność, bo domofon najczęściej psuje się nie od skomplikowania, tylko od jednej pomylonej żyły. Ja zawsze zaczynam od bezpieczeństwa, potem identyfikuję przewody, a dopiero na końcu robię próbę działania.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem.
- Zdejmij stary unifon ostrożnie i zrób zdjęcie wszystkich zacisków.
- Oznacz każdą żyłę osobną taśmą lub numerem, zanim ją odepniesz.
- Porównaj funkcje zacisków nowego urządzenia z dokumentacją producenta.
- Podłącz najpierw masę lub przewód wspólny, potem tor rozmowy, wywołanie i elektrozaczep.
- Dokręć przewody pewnie, ale bez niszczenia żył i izolacji.
- Wykonaj test: dzwonek, rozmowa, otwieranie furtki i powrót do stanu spoczynku.
Warto pamiętać o jednej rzeczy, którą często podkreślają instrukcje producentów: nie wystarczy, że przewód „pasuje kolorem”. Liczy się funkcja zacisku. To dlatego przy wymianie starego aparatu najbezpieczniej jest przepisać układ 1:1, jeśli to ten sam system, albo podłączyć wszystko według opisu funkcji, jeśli model jest inny.
Jeżeli instalacja jest wideodomofonowa albo cyfrowa, sprawdzam też przekrój i typ przewodu. Dla obrazu i stabilnej komunikacji znaczenie ma nie tylko długość linii, ale też to, czy przewód nie jest za cienki i czy wtyki są zarobione równo. Luźna skrętka potrafi dać objawy, które wyglądają jak awaria elektroniki, a to tylko źle przygotowany kabel.
Najczęstsze błędy, które psują rozmowę albo otwieranie furtki
W serwisie i przy montażach najbardziej powtarzają się te same pomyłki. Dobra wiadomość jest taka, że większość z nich można wyłapać w kilka minut, jeśli wiem, na co patrzeć. Najgorsze są błędy „prawie dobre” - domofon dzwoni, ale nie działa rozmowa, albo rozmowa jest, tylko furtka nie reaguje.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Dzwoni, ale nie słychać rozmowy | Pomyleny mikrofon z głośnikiem albo brak masy | Porównuję zaciski audio i sprawdzam ciągłość żył |
| Słychać rozmówcę, ale nie otwiera furtki | Błędny tor elektrozaczepu lub zbyt słabe zasilanie | Mierzę napięcie na wyjściu i kontroluję przewód do zaczepu |
| Trzaski, buczenie, przerywanie | Luźna żyła, zły styk albo za mały przekrój przewodu | Dokręcam zaciski i oceniam stan kabla na całej długości |
| Brak wywołania w jednym lokalu | Przerwa na linii dzwonka lub błędny zacisk | Sprawdzam trasę przewodu i porównuję z opisem modelu |
| Domofon działa, ale niestabilnie | Zbyt długa linia, uszkodzona izolacja albo przypadkowe zwarcie | Robię pomiar ciągłości i oglądam miejsca zgięć oraz łączeń |
Jest jeszcze jeden błąd, który widuję wyjątkowo często: użycie przewodu żółto-zielonego jako sygnałowego, bo „akurat był pod ręką”. Tego nie robię. W instalacji elektrycznej to przewód ochronny i w praktyce tylko kusi kłopotami, zwłaszcza gdy ktoś po roku wraca do rozdzielni i nie pamięta, co właściwie tam podłączył.
Zostaw czytelne oznaczenia, zanim zamkniesz obudowę
To jest etap, który najłatwiej pominąć, a potem najbardziej się go żałuje. Jeżeli instalacja działa, nie kończę pracy od razu. Najpierw robię jeszcze jeden test, sprawdzam opisy i zostawiam sobie porządek w przewodach. Z mojego doświadczenia właśnie to decyduje o tym, czy za pół roku naprawa zajmie 10 minut, czy cały wieczór.
- Opisuję każdą żyłę po obu stronach instalacji.
- Zostawiam zdjęcie zacisków w telefonie albo w dokumentacji zlecenia.
- Sprawdzam, czy przewody nie są zbyt mocno naciągnięte po zamknięciu obudowy.
- Kontroluję, czy śrubki nie przecinają izolacji i nie robią mikrozwarcia.
- W systemach wideo pilnuję zgodności z topologią i zalecanym przewodem.
- Jeśli instalacja jest stara, wymieniam kruche odcinki zamiast liczyć, że jeszcze „dociągną sezon”.
Jeżeli po takim sprawdzeniu nadal coś nie gra, nie walczę z kolorem na siłę. W starych blokach, w przerabianych domach i w mieszanych systemach różnych producentów ważniejsza jest funkcja przewodu niż jego izolacja. Wtedy najlepiej zatrzymać się na pomiarach i dopiero po nich domykać instalację, bo to oszczędza czas, sprzęt i nerwy.
