W starej instalacji elektrycznej problemem rzadko jest sam „brak bolca”. Najczęściej chodzi o to, że układ przewodów nie daje już takiego poziomu ochrony, jakiego oczekujemy dziś, a doraźne przeróbki potrafią stworzyć tylko pozór bezpieczeństwa. Ten tekst pokazuje, co naprawdę da się zrobić, kiedy potrzebne jest uziemienie, kiedy wystarczy modernizacja obwodu, a kiedy lepiej planować większy remont.
Najpierw trzeba ocenić układ, potem dobierać rozwiązanie
- W wielu starszych domach i mieszkaniach nie ma osobnego przewodu PE, tylko wspólny PEN.
- Sam bolec w gniazdku nie tworzy ochrony, jeśli nie ma pewnego toru ochronnego.
- Najrozsądniejsza modernizacja to zwykle rozdział PEN, nowe obwody z PE i poprawne zabezpieczenia.
- W bardzo zużytej instalacji dwużyłowej często bardziej opłaca się pełna wymiana niż półśrodki.
- Po pracach trzeba wykonać pomiary: ciągłość przewodów ochronnych, pętlę zwarcia, izolację i test RCD.
- Kontrola instalacji elektrycznej i uziemień należy do przeglądów okresowych obiektu, które wykonuje się co najmniej raz na 5 lat.
Co naprawdę oznacza uziemienie w starej instalacji
W praktyce wiele osób mówi o „uziemieniu”, mając na myśli po prostu bezpieczne gniazdko z bolcem. W starszych instalacjach to nie zawsze to samo. W układach dwuprzewodowych bardzo często spotyka się przewód PEN, czyli taki, który łączy funkcję ochronną i roboczą. To ważne, bo w nowoczesnym układzie bezpieczeństwo opiera się na osobnym przewodzie PE, połączonym z uziomem i główną szyną wyrównawczą.
Ja rozróżniam trzy rzeczy: uziom, czyli połączenie z ziemią; przewód ochronny PE, który prowadzi potencjał ochronny do urządzeń; oraz różnicówkę, czyli wyłącznik różnicowoprądowy. To nie są zamienniki. Uziom bez poprawnego układu przewodów nie załatwia bezpieczeństwa w gniazdku, a sam RCD nie naprawia starej instalacji, jeśli brak w niej sensownie wykonanej ochrony przewodowej.
W języku potocznym mówi się też o „zerowaniu”. W starych układach TN-C bywało to rozwiązanie stosowane ochronnie, ale nie traktuję go jako docelowej modernizacji. To raczej obejście, które ma sens tylko wtedy, gdy układ jest rozpoznany, przewód PEN ma ciągłość, a wykonanie odpowiada rzeczywistym warunkom instalacji. Najgorszy błąd to mylenie doraźnej poprawki z pełną modernizacją.
Jeśli chcesz podejść do tematu rozsądnie, najpierw trzeba ustalić, z jakim układem masz do czynienia. Dopiero wtedy da się sensownie ocenić, czy wystarczy dołożyć nowe obwody, czy trzeba wymienić niemal wszystko.
Najpierw rozpoznaj stan przewodów i układ zasilania
W starych lokalach nie zaczynam od gniazdka, tylko od oględzin całego toru zasilania. Interesuje mnie materiał przewodów, ich przekrój, stan izolacji, liczba żył, rodzaj rozdzielnicy i to, czy instalacja ma jeszcze logiczny układ. Aluminium, krusząca się izolacja, brak miejsca w rozdzielnicy i prowizoryczne mostki to dla mnie sygnał, że problem jest szerszy niż tylko brak PE.
W budynkach z lat 60. do 80. projektowano instalacje pod zupełnie inne obciążenia niż dziś. W praktyce oznacza to, że dawne 2-3 kW potrafią być niewystarczające wobec dzisiejszych 5-8 kW, a w kuchni z czajnikiem, piekarnikiem, zmywarką i mikrofalą zapas szybko znika. Gdy do tego dochodzą stare bezpieczniki, widać, że modernizacja nie jest fanaberią, tylko reakcją na realne warunki użytkowania.
Na co patrzę w pierwszej kolejności:
- czy w obwodach są dwa przewody, czy da się prowadzić osobny PE;
- czy przewody są aluminiowe, kruche albo nadpalone;
- czy w rozdzielnicy jest miejsce na nowe zabezpieczenia i szynę PE;
- czy gniazda i połączenia nie mają śladów przegrzewania;
- czy instalacja ma widoczne połączenia wyrównawcze w kuchni, łazience i przy urządzeniach stałych;
- czy zasilanie nie wymaga już dostosowania do większego poboru mocy.
Nie ufam też kolorom przewodów „na oko”, zwłaszcza w instalacjach, które ktoś przez lata przerabiał po swojemu. W nowym układzie zielono-żółty oznacza PE, niebieski to N, a PEN ma oznaczenie mieszane, ale w starej instalacji często bywało inaczej. Dlatego zanim zapadnie decyzja o modernizacji, trzeba sprawdzić rzeczywistą ciągłość i stan toru ochronnego. To prowadzi wprost do wyboru rozwiązania.
Które rozwiązanie ma sens, a które tylko udaje modernizację
Tu najłatwiej o złudzenia. Klient widzi nowe gniazdko z bolcem i uważa, że problem zniknął. Ja patrzę na to inaczej: jeśli nie ma pewnej drogi od obudowy urządzenia do punktu ochronnego, to sam osprzęt niewiele zmienia. Poniżej zestawiam rozwiązania, które najczęściej pojawiają się w starych instalacjach.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy | Mój werdykt |
|---|---|---|---|---|
| Mostek ochronny w gnieździe w układzie TN-C | Gdy instalacja jest dwuprzewodowa, a przewód PEN ma potwierdzoną ciągłość | Niski koszt, szybka poprawa względem gniazda bez ochrony | To nie jest modernizacja docelowa, wymaga bardzo dobrego stanu przewodu PEN | Tylko jako rozwiązanie przejściowe, nie jako cel końcowy |
| Dołożenie osobnego PE do wybranych obwodów | Gdy da się poprowadzić nowe przewody bez przebudowy całego mieszkania | Wyraźna poprawa bezpieczeństwa, etapowanie prac | Wymaga prac budowlanych i pełnych pomiarów | Dobry kompromis, jeśli stan reszty instalacji na to pozwala |
| Rozdział PEN na PE i N w rozdzielnicy | Gdy układ zasilania i przekroje przewodów spełniają warunki techniczne | To najrozsądniejszy model przejściowy do układu TN-C-S | Nie zawsze możliwy w bardzo starej lub mocno przerabianej instalacji | Najlepsza droga, jeśli modernizacja ma być sensowna i trwała |
| Pełna wymiana instalacji | Gdy przewody są zużyte, aluminiowe, przegrzewają się albo planujesz większe obciążenia | Najwyższy poziom kontroli nad bezpieczeństwem i obciążeniem | Najwyższy koszt, większy zakres robót i dłuższy czas prac | Najlepszy wybór, jeśli instalacja jest naprawdę stara |
W starym mieszkaniu lub domu nie szukam „magicznego uziemienia” w pojedynczym punkcie. Szukam układu, który realnie zapewni ochronę na całej trasie od rozdzielnicy do odbiornika. Jeśli budynek ma wspólne piony albo zasilanie przez zarządcę, część decyzji może wyjść poza samo mieszkanie, dlatego trzeba to sprawdzić zanim zacznie się kucie. Gdy wiadomo już, który wariant ma sens, można przejść do wykonania prac w logicznej kolejności.
Jak przebiega modernizacja krok po kroku
Nie rozpisuję tu instrukcji do samodzielnego przepinania przewodów pod napięciem, bo to obszar dla elektryka z uprawnieniami i pomiarami. Za to mogę jasno opisać, jak wygląda poprawna kolejność prac. Właśnie ta kolejność odróżnia profesjonalną modernizację od improwizacji.
- Oględziny i wyłączenie zasilania. Najpierw trzeba rozpoznać stan instalacji, ustalić układ sieci i bezpiecznie odłączyć obwody, na których będą prowadzone prace.
- Sprawdzenie ciągłości i przekrojów. Elektryk ocenia, czy istniejący przewód PEN jest ciągły, czy można go rozdzielić oraz czy przekroje pozwalają na bezpieczne prowadzenie nowych obwodów ochronnych.

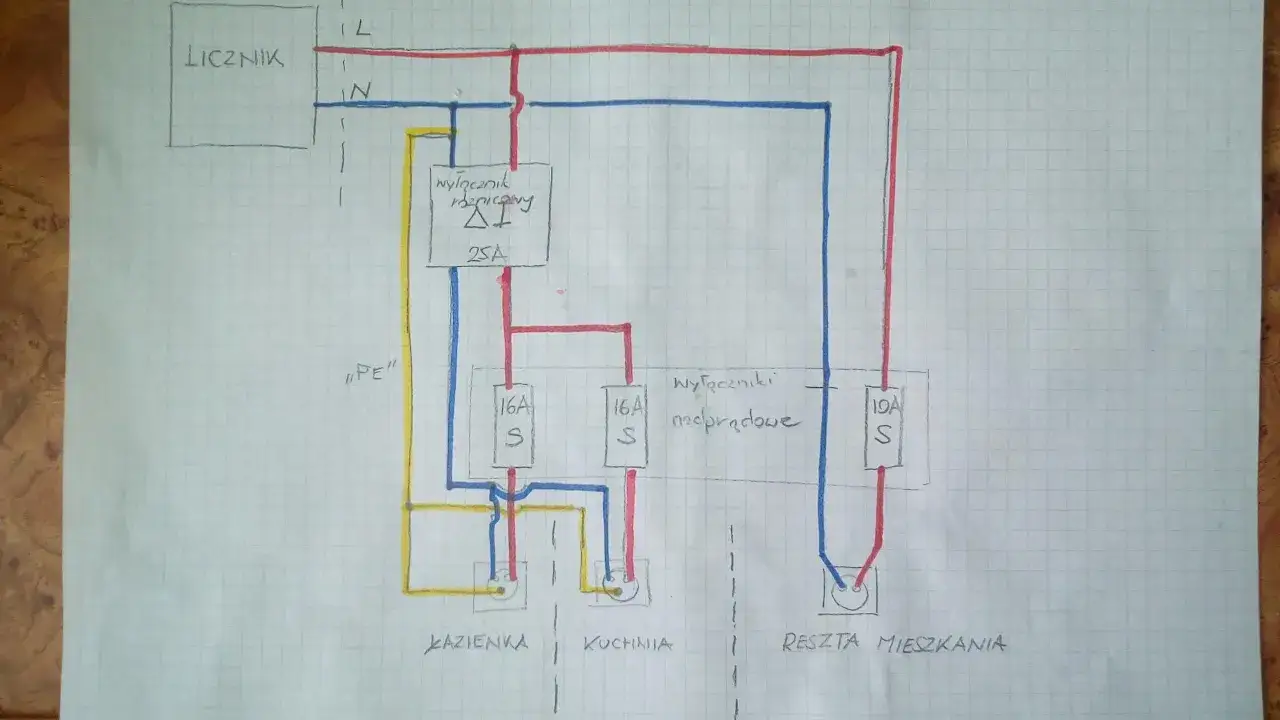

- Wyznaczenie punktu rozdziału PEN na PE i N. Jeśli układ na to pozwala, rozdział robi się w rozdzielnicy, a nie w przypadkowym gnieździe. To właśnie tam porządkuje się tor ochronny.
- Dodanie nowego przewodu PE do obwodów. W praktyce największą różnicę daje doprowadzenie osobnego przewodu ochronnego do gniazd i urządzeń stałych, zwłaszcza w kuchni, łazience i pralni.
- Dobór zabezpieczeń. W modernizowanej instalacji montuje się odpowiednie zabezpieczenia nadprądowe, a tam, gdzie ma to sens i jest wykonane zgodnie z układem, także wyłączniki różnicowoprądowe.
- Połączenia wyrównawcze. To etap, którego nie warto pomijać. Chodzi o ujednolicenie potencjałów metalowych elementów instalacji, żeby ograniczyć ryzyko niebezpiecznych różnic napięć.
- Pomiary odbiorcze. Dopiero po pomiarach można uczciwie mówić, że instalacja działa tak, jak powinna.
W starych mieszkaniach największy efekt daje zwykle nie sam osprzęt, ale nowe obwody z prawdziwym PE i poprawnie rozdzielonym PEN. Zbyt często widzę sytuację, w której ktoś wymienia gniazdka, a reszta instalacji zostaje nietknięta. To jest kosmetyka, nie modernizacja. Jeśli po drodze pojawia się pytanie o wyłącznik różnicowoprądowy, pamiętam jedno: RCD ma chronić ludzi, ale nie zastępuje poprawnie wykonanej ochrony przewodowej.
Po wykonaniu prac nie przechodzi się od razu do użytkowania. Najpierw trzeba sprawdzić, czy instalacja rzeczywiście spełnia wymagania ochronne.
Jakie pomiary potwierdzają, że wszystko działa
To etap, którego laik zwykle nie docenia, a dla mnie jest najważniejszy. Sam montaż nowego przewodu nie wystarczy, jeśli nie potwierdzono, że tor ochronny ma dobrą ciągłość, a zabezpieczenia zadziałają wtedy, kiedy trzeba. W Polsce okresowe kontrole instalacji elektrycznej obejmują m.in. sprawdzenie połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń oraz uziemień. W praktyce nie chodzi więc o papier dla papieru, tylko o realną weryfikację bezpieczeństwa.
| Pomiar | Po co jest wykonywany | Co mówi o instalacji |
|---|---|---|
| Ciągłość przewodów ochronnych | Sprawdza, czy PE albo tor ochronny faktycznie dochodzi do gniazd i urządzeń | Pokazuje, czy ochrona nie urwie się na jednym połączeniu |
| Impedancja pętli zwarcia | Ocena skuteczności samoczynnego wyłączenia zasilania przy zwarciu | Pokazuje, czy zabezpieczenie zadziała dość szybko |
| Rezystancja izolacji | Wykrywa uszkodzenia i starzenie się przewodów | Pomaga wychwycić instalacje, które „jeszcze działają”, ale już nie powinny |
| Test wyłącznika różnicowoprądowego | Sprawdza czas i prąd zadziałania RCD | Potwierdza, że ochrona dodatkowa działa w praktyce |
| Pomiar rezystancji uziomu | Weryfikuje jakość wykonanego uziemienia | Pokazuje, czy uziom ma sens w całym układzie ochronnym |
Warto pamiętać o prostej rzeczy: wyłącznik różnicowoprądowy trzeba testować regularnie przyciskiem kontrolnym, najlepiej raz w miesiącu. To drobiazg, ale w praktyce wiele mówi o stanie ochrony. Jeśli RCD wybija bez wyraźnej przyczyny, nie zakładam od razu, że jest „zepsuty”. Często oznacza to błąd w połączeniach, złe rozdzielenie przewodów albo uszkodzenie urządzenia w obwodzie.
Po takich pomiarach dopiero można spokojnie ocenić, czy instalacja nadaje się do dalszego użytkowania, czy trzeba iść krok dalej. A wtedy naturalnie wraca pytanie o koszty.
Ile to kosztuje i gdzie najłatwiej przepłacić
W 2026 roku ceny są mocno zależne od regionu, dostępu do przewodów, zakresu prac i tego, czy modernizacja obejmuje tylko mieszkanie, czy także pion, rozdzielnicę albo elementy wspólne budynku. Orientacyjnie przeglądy i pomiary po modernizacji zaczynają się od kilkuset złotych, a pełna wymiana instalacji to już kilka albo kilkanaście tysięcy.
| Zakres prac | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Okresowa kontrola instalacji w bloku | 160-320 zł | Liczba punktów, dostęp do rozdzielnicy, zakres pomiarów |
| Przegląd elektryczny domu jednorodzinnego | 400-450 zł | Wielkość budynku i liczba obwodów |
| Badanie wyłącznika różnicowoprądowego | 27-30 zł za aparat | Ilość RCD i stopień rozbudowania rozdzielnicy |
| Pomiar ciągłości przewodów ochronnych | 12-13 zł za punkt | Liczba gniazd i połączeń do sprawdzenia |
| Pomiar rezystancji uziemienia | 100-130 zł | Rodzaj uziomu i warunki terenowe |
| Uziom szpilkowy z montażem | 334-480 zł za punkt | Głębokość, grunt, dostęp do miejsca pracy |
| Modernizacja zasilania lokalu | 2 856-4 200 zł | Zakres rozdzielnicy, ilość obwodów, ilość pracy przy ścianach |
| Kompleksowa wymiana instalacji w mieszkaniu 50 m² | 8 000-12 000 zł | Standard materiałów i ilość punktów |
| Kompleksowa wymiana w wielkiej płycie | 14 000-19 000 zł | Trudniejszy dostęp, większy zakres robót i więcej prac odtworzeniowych |
Najłatwiej przepłacić wtedy, gdy porównuje się tylko jeden element, na przykład cenę gniazdka albo sam koszt szpilki uziemiającej. W praktyce płaci się za projekt decyzji, dostęp do instalacji, demontaż, nowe przewody, rozdzielnicę, pomiary i często także za przywrócenie ścian do stanu użytkowego. Jeżeli modernizacja zahacza o WLZ, złącze albo część wspólną budynku, dolicz też czas formalności, który potrafi zająć kilka tygodni.
Ja wolę patrzeć na koszt w perspektywie kilku lat. Tanie doraźne rozwiązanie często okazuje się droższe, kiedy po roku trzeba wracać do tych samych ścian i tych samych problemów. To już prowadzi do ostatniej, praktycznej decyzji: co bym zrobił na miejscu właściciela takiej instalacji.
Co bym zrobił, gdybym przejmował starą instalację w takim stanie
Jeżeli miałbym uporządkować starą instalację w mieszkaniu albo domu, zacząłbym od prostego podziału: co jeszcze można bezpiecznie wykorzystać, a co trzeba wymienić bez dyskusji. Nie wierzę w naprawy „na oko”, bo w elektryce to zwykle kończy się fałszywym poczuciem spokoju.
- Najpierw zleciłbym oględziny i pomiary, żeby ustalić realny układ sieci oraz stan przewodów.
- W obwodach gniazdowych postawiłbym na prawdziwy przewód ochronny, a nie na pozorną poprawę w samym osprzęcie.
- W kuchni, łazience i przy urządzeniach o większym poborze mocy traktowałbym modernizację jako priorytet.
- Jeśli instalacja jest aluminiowa, krucha i wielokrotnie przerabiana, nie odkładałbym pełnej wymiany na później.
- Po zakończeniu prac wymagałbym protokołu pomiarów, bo bez niego nie ma uczciwego potwierdzenia bezpieczeństwa.
W praktyce odpowiedź na pytanie o uziemienie starej instalacji jest prosta: nie zaczyna się od jednego gniazdka, tylko od oceny całego układu i doprowadzenia go do stanu, w którym ochrona działa przewidywalnie. Jeśli zrobisz to dobrze, zyskujesz nie tylko bolec w gniazdku, ale realnie bezpieczniejszy dom na lata.
