Klasa ochrony IP67 mówi wprost, czego można oczekiwać od obudowy, złącza albo oprawy pracujących w kurzu i wilgoci: mają nie przepuścić pyłu i wytrzymać krótkie zanurzenie. W elektryce to nie detal z etykiety, tylko informacja, która wpływa na dobór osprzętu, sposób montażu i późniejszy serwis. W tym tekście rozkładam ten zapis na czynniki pierwsze i pokazuję, kiedy naprawdę pomaga, a kiedy daje tylko pozorne poczucie bezpieczeństwa.
Najważniejsze informacje o ochronie przed pyłem i wodą
- Kod ochrony składa się z dwóch cyfr - pierwsza opisuje pył i ciała stałe, druga wodę.
- Cyfra 6 oznacza pełną pyłoszczelność, a 7 - odporność na skutki zanurzenia.
- To oznaczenie dotyczy zwykle obudowy jako całości, a nie samego korpusu bez kabli, uszczelek i dławików.
- Ta klasa nie mówi nic o odporności na chemikalia, uderzenia, UV ani mycie wysokim ciśnieniem.
- W praktyce najwięcej błędów pojawia się nie przy wyborze, lecz przy montażu i późniejszym serwisie.
Jak czytać kod ochrony bez zgadywania
Według IEC kod ochrony opisuje odporność obudowy na wnikanie ciał stałych i cieczy. Dwie cyfry nie są ozdobą na tabliczce znamionowej, tylko krótkim skrótem informacji o tym, jakie warunki sprzęt powinien wytrzymać i czego nie wolno mu przypisywać na wyrost.
| Cyfra | Zakres | Co to znaczy w praktyce |
|---|---|---|
| Pierwsza | 0-6 | 6 oznacza pełną pyłoszczelność, czyli brak wnikania pyłu do wnętrza obudowy. |
| Druga | 0-9 | 7 oznacza ochronę przed skutkami zanurzenia, ale nie przed każdym możliwym kontaktem z wodą w dowolnych warunkach. |
Ja czytam ten zapis tak: im lepiej rozumiesz obie cyfry, tym łatwiej nie pomylić ochrony przed wodą z odpornością na uderzenia, chemię czy wysokie ciśnienie. A skoro już wiadomo, co oznaczają cyfry, łatwiej ocenić, gdzie taka klasa naprawdę ma sens.
Gdzie ta klasa ochrony sprawdza się najlepiej
W praktyce wybieram ją tam, gdzie sprzęt pracuje na styku pyłu, deszczu i okresowego mycia: przy oprawach zewnętrznych, czujnikach montowanych na placu budowy, złączach w maszynach mobilnych, szafkach sterowniczych w strefach narażonych na zachlapanie oraz w instalacjach automatyki, które nie mogą pozwolić sobie na awarię po pierwszym większym opadzie.
- Oświetlenie terenowe - bo oprawa bywa narażona na kurz, wodę i wibracje jednocześnie.
- Czujniki i enkodery - bo pracują blisko ruchomych elementów, gdzie łatwo o pył i wilgoć.

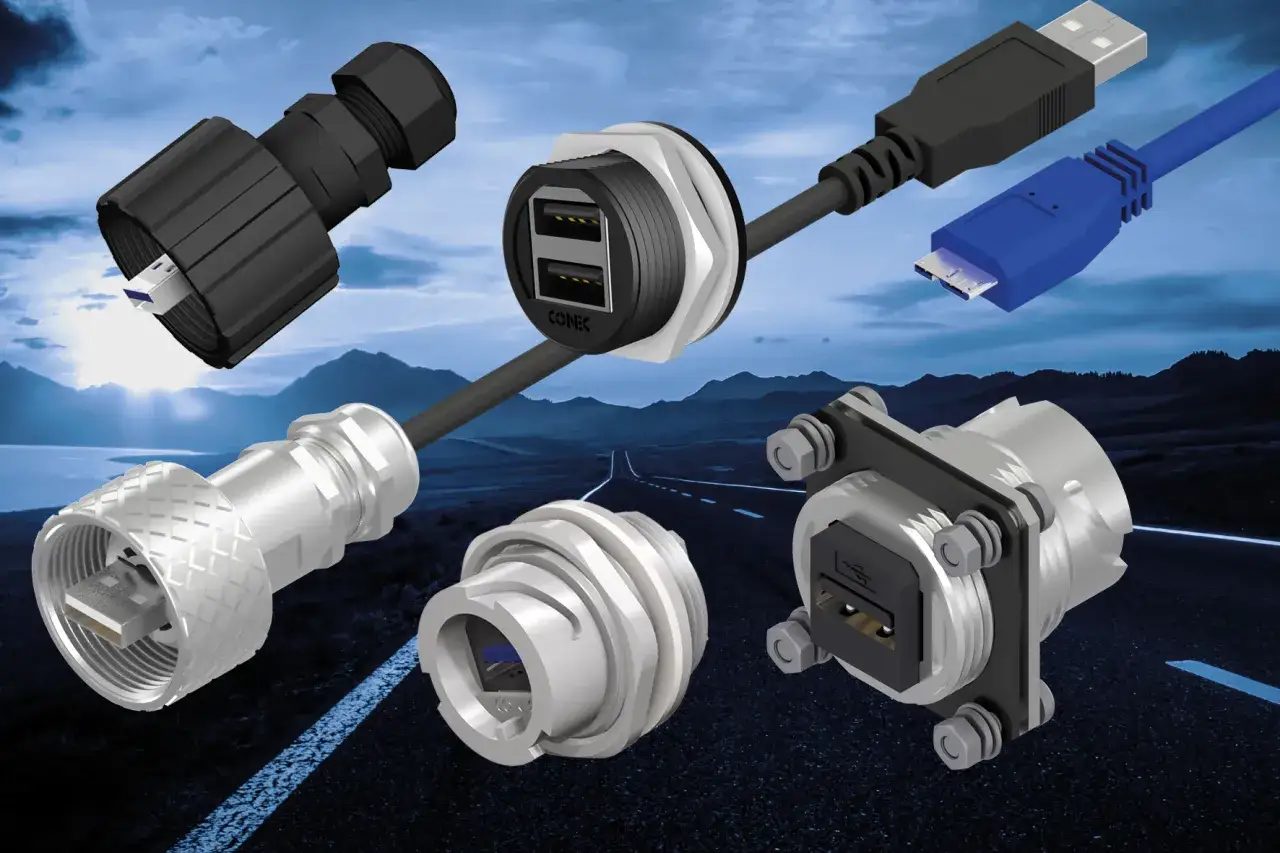

- Złącza w maszynach - bo tu liczy się nie tylko szczelność, ale też powtarzalność połączenia.
- Obudowy na zewnątrz - bo woda nie musi wnikać od frontu; często wchodzi przez źle dobrany przepust.
- Robotyka przemysłowa - bo ruch, mycie i kurz potrafią wykończyć słabsze rozwiązania szybciej niż sama eksploatacja.
Nie jest to jednak uniwersalna tarcza. Przy stałym zalewaniu, myciu pod ciśnieniem, ekspozycji na oleje albo agresywną chemię sama szczelność na tym poziomie może nie wystarczyć, więc do wyboru trzeba podejść szerzej. To prowadzi mnie do porównania z najbliższymi klasami.
Czym różni się od IP65 i IP68
Najprościej: chodzi o pył, wodę i zakres odporności na kontakt z wodą. Jak podaje Phoenix Contact, w wielu kartach produktowych ten poziom ochrony opisuje się jako pełną pyłoszczelność i krótkie zanurzenie w słodkiej wodzie do 1 m przez 30 minut, ale to nadal nie zwalnia z czytania dokumentacji konkretnego produktu.
| Klasa | Jak ją czytam | Gdzie zwykle pasuje | Na co uważać |
|---|---|---|---|
| IP65 | Pyłoszczelność i ochrona przed strumieniem wody | Osprzęt zewnętrzny pod zadaszeniem, maszyny, puszki w umiarkowanie trudnym środowisku | Nie zakłada zanurzenia |
| IP67 | Pyłoszczelność i krótkie zanurzenie | Złącza, czujniki, oprawy i urządzenia terenowe | Sprawdź warunki testu w karcie katalogowej, bo liczą się szczegóły wykonania |
| IP68 | Pyłoszczelność i zanurzenie w warunkach określonych przez producenta | Sprzęt do cięższego środowiska wilgotnego lub pracy pod wodą | Nie ma jednego wspólnego scenariusza testowego dla wszystkich produktów |
Tu właśnie najczęściej pojawia się błąd: ktoś zakłada, że wyższa cyfra zawsze znaczy „lepiej w każdym sensie”. W rzeczywistości porównuję nie samą etykietę, ale też temperaturę pracy, materiał obudowy, rodzaj uszczelki i to, czy dany zestaw zachowuje parametry po montażu. Gdy wybór jest już zawężony, patrzę jeszcze na samo wykonanie, bo to ono decyduje, czy obudowa utrzyma deklarację w terenie.
Na co patrzeć przy zakupie obudowy, złącza albo oprawy
Sam stopień ochrony to za mało. Ja zwykle sprawdzam pięć rzeczy, które w praktyce robią największą różnicę:
- Uszczelkę - czy jest ciągła, dobrze osadzona i odporna na starzenie.
- Dławik kablowy - czy pasuje do rzeczywistej średnicy przewodu, a nie „na styk”.
- Materiał korpusu - tworzywo, aluminium albo stal nierdzewna zachowują się inaczej w deszczu, błocie i przy kontakcie z chemią.
- Zakres temperatur - bo zimno, upał i gwałtowne zmiany temperatury potrafią osłabić uszczelnienie.
- Zakres całego zestawu - czy deklaracja dotyczy kompletnej konfiguracji z przewodem, pokrywą i osprzętem, czy tylko samej obudowy.
W instalacjach zewnętrznych dorzucam jeszcze odporność UV i ocenę kondensacji, bo to są warunki, których sam kod nie opisuje. Nie szukam więc tylko „ładnej liczby”, lecz zestawu parametrów, który da się obronić po pierwszym sezonie pracy. Nawet dobry produkt da się jednak łatwo zepsuć błędnym montażem, dlatego ten etap traktuję tak samo serio jak sam wybór klasy.
Najczęstsze błędy montażowe, które niszczą szczelność
Najwięcej problemów widzę nie w projekcie, lecz w detalach wykonawczych. Wystarczy jeden źle dobrany element, żeby deklarowana ochrona przestała mieć znaczenie.
- Źle dobrany dławik do średnicy kabla, przez co uszczelnienie nie pracuje tak, jak powinno.
- Przycięta, skręcona albo spłaszczona uszczelka po zamknięciu obudowy.
- Otwarte zaślepki po wyłamaniu przepustów.
- Nadmiar siły przy dokręcaniu śrub, który odkształca elementy zamiast je uszczelniać.
- Prowadzenie przewodu tak, że woda stoi przy wejściu zamiast spływać dalej.
- Rozłączenie złącza i założenie, że po ponownym złożeniu zachowuje ten sam poziom ochrony bez sprawdzenia stanu uszczelki.
Każdy z tych błędów potrafi zrujnować deklarację producenta szybciej niż sama eksploatacja. Gdy ktoś pyta mnie, dlaczego sprzęt miał być szczelny, a nie jest, bardzo często odpowiedź brzmi: problem nie leżał w klasie, tylko w montażu. Po instalacji trzeba jeszcze pilnować stanu elementów, bo uszczelnienie starzeje się razem z całym systemem.
Jak utrzymać szczelność przez lata
Najlepiej działa prosty rytm przeglądów: obejrzeć uszczelki, sprawdzić dokręcenie, ocenić stan przewodów i zwrócić uwagę na ślady kondensacji. W obiektach narażonych na częste mycie albo wibracje robię to częściej niż w suchej hali, bo właśnie tam starzenie materiału wychodzi najszybciej.
Jeżeli obudowa była otwierana do serwisu, nie zakładam automatycznie, że po złożeniu nadal zachowuje parametry sprzed demontażu. Uszczelka mogła się spłaszczyć, śruba mogła nie dociągnąć równomiernie, a przewód mógł zostać poprowadzony pod zbyt ostrym kątem. W praktyce to drobiazgi, które decydują o tym, czy instalacja wytrzyma sezon, czy tylko odbiór techniczny.
Tu pomaga jedna zasada: po każdej ingerencji patrzę na cały tor ochrony, od korpusu po wejście kabla, zamiast ufać samemu oznaczeniu na etykiecie. I właśnie tym kończę, bo to podejście najlepiej chroni przed kosztownym błędem.
Szczelność jest częścią projektu, nie dodatkiem
W elektryce ten rodzaj ochrony ma sens wtedy, gdy odpowiada rzeczywistemu środowisku pracy. Jeśli sprzęt ma kontakt z pyłem budowlanym, deszczem, błotem albo okresowym myciem, to dobry kierunek, ale jeśli dochodzą chemikalia, wysokie ciśnienie, UV albo ciągłe zanurzenie, trzeba czytać dokumentację szerzej niż tylko dwa znaki na obudowie.
Ja traktuję tę klasę jako punkt wyjścia, nie jako ostateczny argument. Najlepsze rezultaty daje połączenie właściwego doboru, poprawnego montażu i regularnej kontroli, bo dopiero wtedy deklaracja producenta przekłada się na realną ochronę w terenie.
