Wyłącznik różnicowoprądowy może poprawić bezpieczeństwo starej instalacji, ale tylko wtedy, gdy rozumie się jego ograniczenia. W praktyce problemem nie jest samo podłączenie różnicówki jednofazowej bez uziemienia, lecz to, czy mamy do czynienia z prostym obwodem L+N, czy z układem TN-C z przewodem PEN. Poniżej wyjaśniam, kiedy taki montaż ma sens, jak działa w praktyce i czego nie wolno robić, żeby nie stworzyć pozornego zabezpieczenia zamiast realnej ochrony.
Najważniejsze rzeczy do sprawdzenia przed montażem
- RCD nie zastępuje przewodu ochronnego - może poprawić bezpieczeństwo, ale nie robi z instalacji dwuprzewodowej pełnej ochrony.
- W układzie TN-C z PEN nie prowadzi się PEN przez różnicówkę; najpierw trzeba wykonać rozdział na PE i N.
- W prostym obwodzie L+N bez PE RCD może działać jako ochrona dodatkowa, ale tylko po poprawnym doborze i pomiarach.
- Do domowych obwodów najczęściej wybiera się 30 mA, a przy elektronice zwykle sensowniejszy jest typ A.
- Po montażu trzeba sprawdzić nie tylko przycisk TEST, ale też ciągłość, izolację i zachowanie całego obwodu.
Brak uziemienia nie zawsze oznacza to samo
Ja w takich tematach zaczynam od rozpoznania układu, bo od tego zależy wszystko inne. Inaczej traktuję stary obwód dwuprzewodowy, inaczej instalację TN-C z przewodem PEN, a jeszcze inaczej układ TT z własnym uziomem budynku.
| Sytuacja | Co to oznacza | Czy RCD ma sens | Najważniejszy warunek |
|---|---|---|---|
| Dwa przewody L+N, bez PE | Brak oddzielnego przewodu ochronnego w obwodzie | Tak, ale tylko jako ochrona dodatkowa | RCD obejmuje L i N, a ochrona podstawowa nadal wymaga modernizacji |
| TN-C z PEN | Jeden przewód pełni funkcję ochronną i neutralną | Nie bezpośrednio | Najpierw trzeba rozdzielić PEN na PE i N przed RCD |
| TT z uziomem | Ochrona opiera się na lokalnym uziemieniu | Tak, bardzo często jest wręcz potrzebny | Uziom i połączenia wyrównawcze muszą być wykonane poprawnie |
W starszych polskich budynkach najczęściej spotykam nie tyle "brak uziemienia", ile właśnie układ TN-C, który bywa mylony z prostą instalacją dwuprzewodową. To ważne rozróżnienie, bo od niego zależy, czy rozmawiamy o dopuszczalnym uproszczeniu, czy o błędzie wykonawczym.
Po takim rozpoznaniu dopiero ma sens ocena, jak zachowa się sam wyłącznik różnicowoprądowy.
Jak działa różnicówka bez przewodu ochronnego
RCD porównuje prąd wypływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli różnica przekroczy wartość znamionową, najczęściej 30 mA w ochronie dodatkowej, aparat odłącza zasilanie.
W tym mechanizmie przewód ochronny nie bierze udziału. To oznacza, że RCD może zadziałać nawet wtedy, gdy w obwodzie nie ma przewodu PE, bo nie "szuka uziemienia", tylko wykrywa brak bilansu prądów.
Jest jednak haczyk, o którym wielu ludzi zapomina: bez PE nie ma kontrolowanej drogi uszkodzeniowej dla obudowy urządzenia klasy I. Jeśli faza przebije na metalową obudowę pralki albo bojlera, wyłącznik różnicowoprądowy może zadziałać dopiero wtedy, gdy pojawi się realny upływ do ziemi, na przykład przez człowieka, wilgotną posadzkę albo inną część instalacji. To ochrona dodatkowa, nie zamiennik ochrony podstawowej.
W praktyce dobrze działa to przy odbiornikach klasy II, czyli podwójnie izolowanych. Gorzej przy starych urządzeniach z metalową obudową, gdzie brak PE od razu obniża poziom bezpieczeństwa. I właśnie dlatego sam montaż RCD nie kończy tematu.
Jeżeli chcesz taki obwód zmodernizować poprawnie, trzeba przejść do układu połączeń, a nie tylko wymienić aparat w rozdzielnicy.
Jak wygląda poprawny montaż po modernizacji

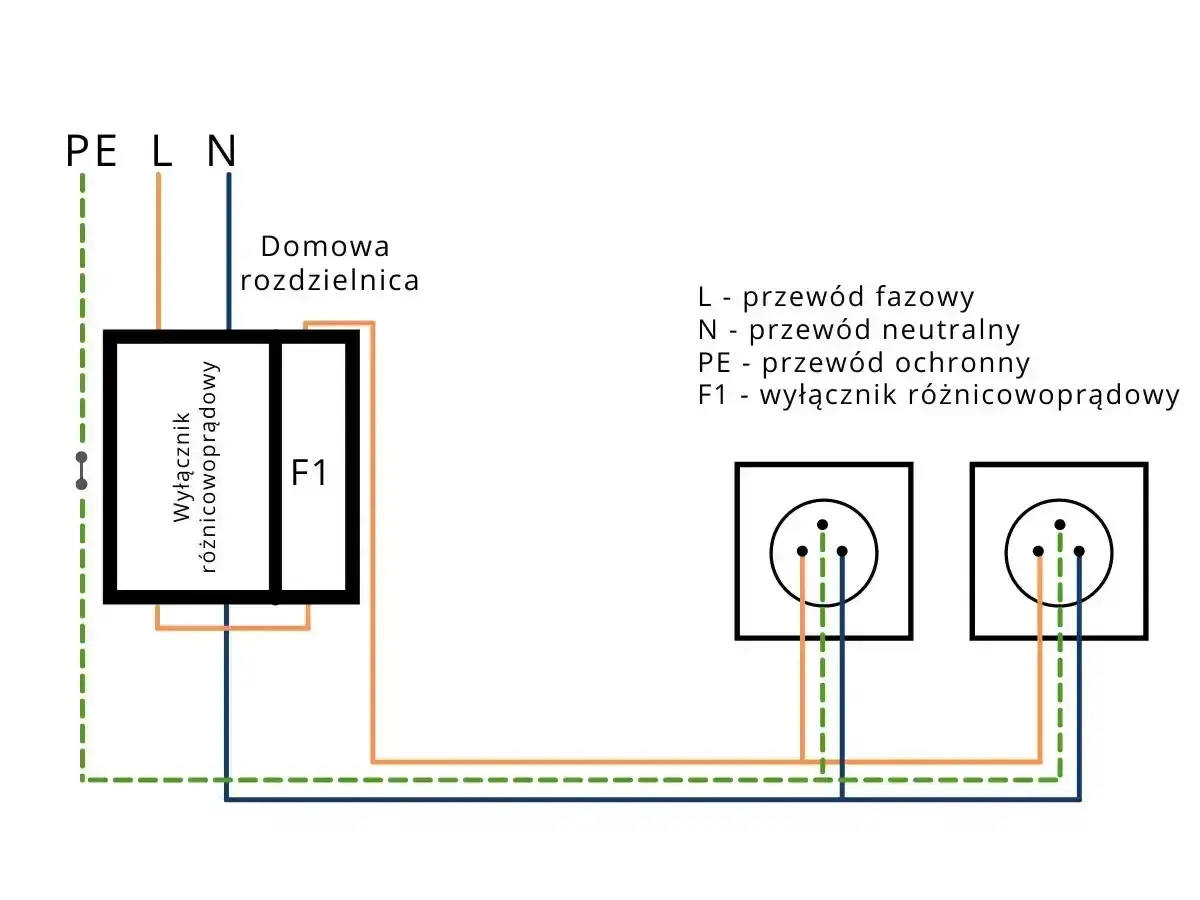

W poprawnym układzie RCD obejmuje tylko przewody robocze danego obwodu, czyli fazę i neutralny. Przewód ochronny - jeśli istnieje - omija wyłącznik i trafia bezpośrednio na szynę PE. To podstawowa zasada, której nie da się obejść "sprytnym" mostkiem.
- Najpierw identyfikuję układ sieci - czy to TN-C, TN-C-S, TT, czy prosty obwód dwuprzewodowy.

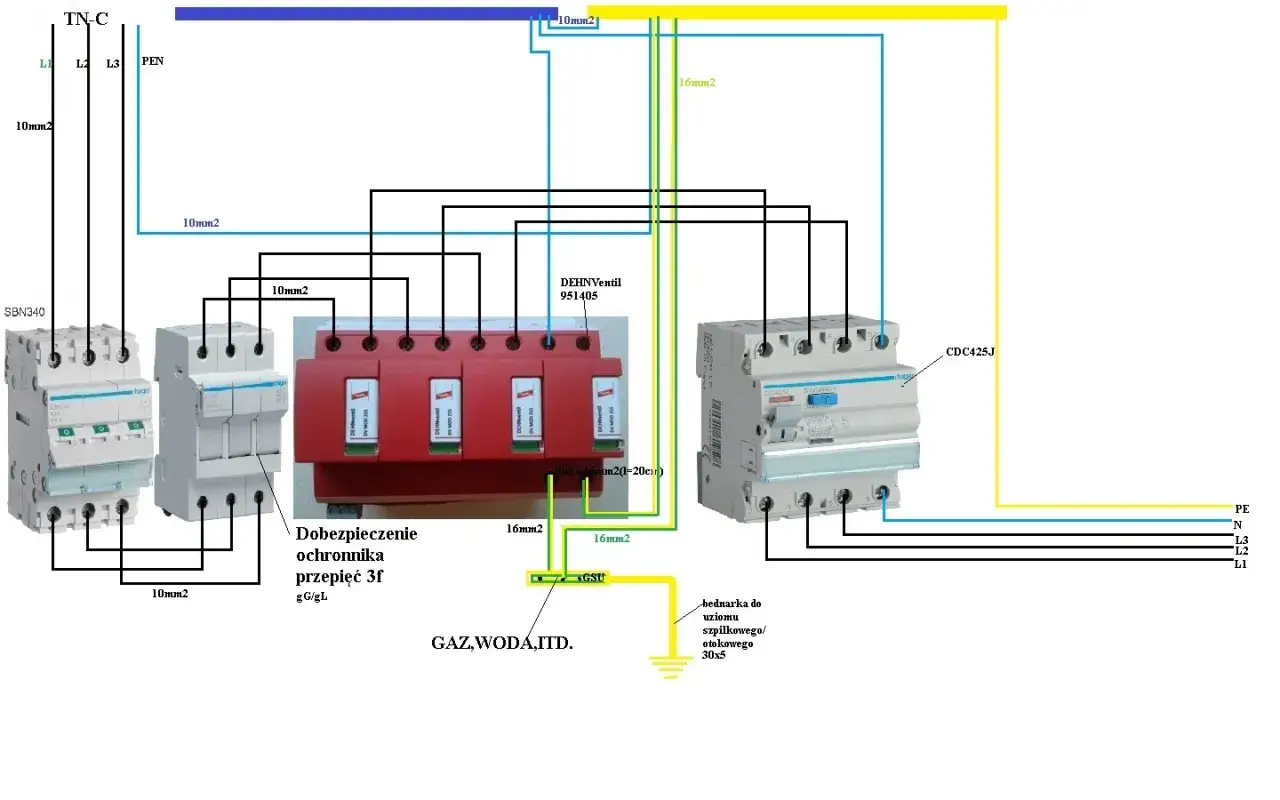

- Jeśli jest PEN, rozdzielam go przed RCD na PE i N w jednym, właściwie wykonanym punkcie.
- Do RCD wchodzą wyłącznie L i N danego obwodu, a wszystkie przewody neutralne za tym aparatem muszą należeć do tego samego toru ochrony.
- Przewód PE nie wraca przez różnicówkę i nie jest łączony z N za aparatem.
- Po montażu wykonuję pomiary - sam przycisk TEST sprawdza tylko część funkcji, nie cały stan instalacji.
Jeżeli instalacja nie ma w ogóle przewodu ochronnego, sensowna modernizacja zwykle oznacza dołożenie nowego przewodu albo wymianę odcinka obwodu. Nie polecam "uziemiania" na przypadkowych rurach, kaloryferach czy innych metalowych elementach budynku. To rozwiązanie pozorne i w razie awarii potrafi zrobić więcej szkody niż pożytku.
W praktyce coraz częściej rozważam też RCBO, czyli aparat łączący funkcję różnicówki i zabezpieczenia nadprądowego. Przy jednym obwodzie to porządniejsze i czytelniejsze rozwiązanie niż dokładanie kolejnych elementów na siłę.
Po takim montażu najczęściej wychodzą na jaw nie same problemy z aparatem, ale stare błędy w okablowaniu.
Najczęstsze błędy, które widzę przy takich przeróbkach
Najgroźniejszy błąd to prowadzenie przewodu PEN przez różnicówkę tak, jakby był zwykłym neutralnym. W układzie TN-C to zaburza logikę ochrony i może pozbawić instalację ciągłości przewodu ochronnego w momencie zadziałania aparatu.
- Mostek N-PE za RCD - powoduje nieprzewidywalne wyzwalanie albo całkowite rozmycie ochrony.
- Wspólny neutralny dla kilku obwodów - klasyczny powód losowych wyłączeń i trudnych do znalezienia usterek.
- RCD bez nadprądowego zabezpieczenia - różnicówka nie chroni przed przeciążeniem ani zwarciem.
- Dobór typu AC do nowoczesnych odbiorników - przy elektronice, zasilaczach i sprzęcie z filtrami zwykle lepiej sprawdza się typ A.
- Brak pomiarów po montażu - bez nich nie wiadomo, czy aparat faktycznie chroni, czy tylko "wygląda na podłączony".
- Mylenie testu przyciskiem z pełnym sprawdzeniem - TEST potwierdza mechanikę wyzwolenia, ale nie jakość całej instalacji.
Jeśli miałbym wskazać jeden błąd, który najczęściej robi największą różnicę, to byłoby właśnie mieszanie neutralnych i ochronnych po stronie wyjściowej. To detal, który wygląda niegroźnie, a potrafi wywrócić cały układ ochronny.
Gdy te błędy są wyłapane, zostaje pytanie praktyczne: czy taki obwód warto ratować, czy lepiej od razu planować większą modernizację.
Kiedy modernizacja ma sens, a kiedy lepiej wymienić obwód
Jeżeli instalacja jest względnie zdrowa, ma sensowną rozdzielnicę i da się wykonać rozdział przewodu ochronno-neutralnego albo dołożyć PE do konkretnego obwodu, modernizacja punktowa bywa rozsądnym krokiem. To szczególnie dotyczy gniazd w łazience, kuchni, garażu czy na zewnątrz, czyli miejsc, gdzie ryzyko porażenia jest po prostu większe.
| Opcja | Co daje | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Sam RCD na istniejącym obwodzie | Dodatkową ochronę przeciwporażeniową | Nie usuwa braku PE | Jako etap przejściowy i tylko po ocenie stanu instalacji |
| RCBO dla pojedynczego obwodu | Lepszą selektywność i łatwiejszą diagnostykę | Nadal wymaga poprawnej architektury przewodów | Gdy chcesz chronić jeden obwód bez mieszania go z innymi |
| Pełna wymiana obwodu | Rzeczywistą poprawę ochrony i porządek w instalacji | Największy zakres prac | Gdy przewody są stare, aluminiowe, kruche albo instalacja jest mocno rozbudowana |
Jeżeli obwód ma pracować jeszcze latami, półśrodki zwykle wychodzą drożej niż sensowna wymiana kabla i uporządkowanie rozdzielnicy. Ja traktuję RCD w starej instalacji jako narzędzie poprawiające bezpieczeństwo, ale nie jako usprawiedliwienie dla pozostawienia reszty układu w złym stanie.
To właśnie dlatego przed decyzją warto sprawdzić, czy modernizujesz pojedynczy odcinek, czy tylko maskujesz problem, który i tak wróci przy pierwszej awarii.
Najrozsądniejsza ścieżka w starej instalacji
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: RCD w instalacji bez PE może pomóc, ale nie może zastąpić poprawnej ochrony przeciwporażeniowej. Najpierw rozpoznaj układ sieci, potem zrób pomiary, a dopiero później decyduj, czy wystarczy rozdział PEN, czy potrzebna jest wymiana obwodu.
- Do ochrony dodatkowej w domu najczęściej wybieraj 30 mA.
- Przy sprzętach z elektroniką zwykle bezpieczniejszy jest typ A niż stary typ AC.
- Nie łącz ponownie N i PE za różnicówką.
- Nie prowadzisz PEN przez RCD.
- Po każdej zmianie zrób pomiary, bo dopiero one pokazują, czy ochrona działa w realnych warunkach.
W praktyce właśnie to odróżnia poprawną modernizację od doraźnej przeróbki: nie sam montaż aparatu, ale cała logika prowadzenia przewodów, połączeń wyrównawczych i sprawdzenia instalacji po pracy.
