zabezpieczenie przedlicznikowe decyduje o tym, czy awaria zatrzyma się na jednym miejscu, czy odetnie zasilanie całego obiektu. W praktyce chodzi o element po stronie zasilania, który ma chronić instalację przed przeciążeniem i zwarciem, a jednocześnie wyznacza granicę odpowiedzialności między odbiorcą a operatorem sieci. Poniżej rozkładam temat na czynniki pierwsze: gdzie taki element się znajduje, kto może przy nim pracować, jak dobrać jego wartość do mocy przyłączeniowej i kiedy wymiana ma sens, a kiedy jest po prostu błędem.
Najważniejsze rzeczy, które warto wiedzieć przed pracą przy układzie pomiarowym
- To element po stronie zasilania, zwykle plombowany i kontrolowany przez operatora sieci.
- Jego zadaniem jest ochrona przed przeciążeniem i zwarciem, ale nie zastępuje on różnicówki ani ochrony przepięciowej.
- Wartość prądowa musi pasować do mocy przyłączeniowej, przekrojów przewodów i realnego obciążenia instalacji.
- Samowolna ingerencja w część plombowaną to zły pomysł technicznie i formalnie.
- W nowych instalacjach coraz częściej liczy się nie tylko sam amperaż, ale też selektywność całego układu.
Co robi bezpiecznik po stronie zasilania i dlaczego ma znaczenie
Ja patrzę na ten element jak na pierwszą linię obrony całego układu zasilania. Jeśli pojawi się zwarcie albo przeciążenie w części objętej jego działaniem, to właśnie on ma odłączyć zasilanie zanim dojdzie do przegrzania przewodów, uszkodzenia licznika albo większej awarii w instalacji. To nie jest więc „zwykły bezpiecznik”, tylko punkt, od którego zaczyna się bezpieczeństwo i rozliczalność całego przyłącza.

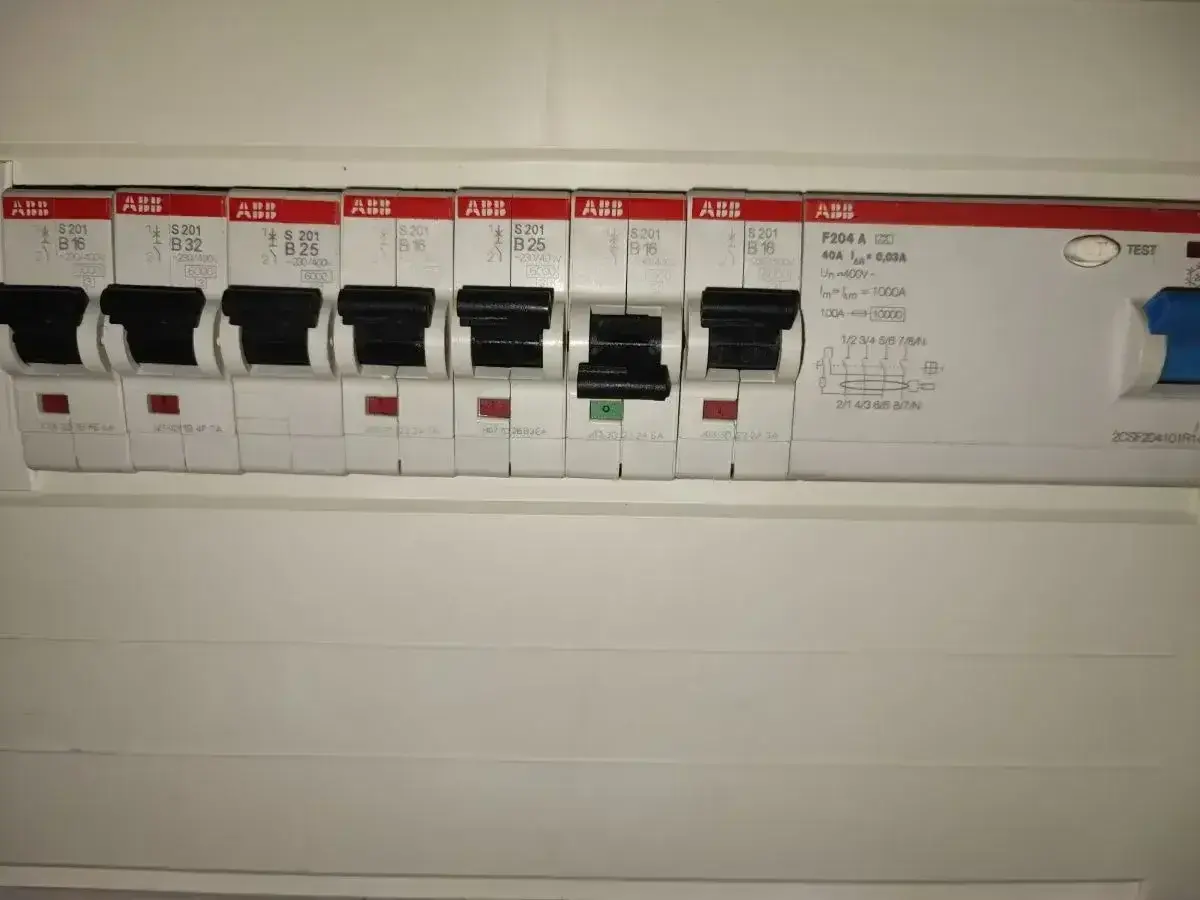

W praktyce wiele osób myli go z zabezpieczeniami w samej rozdzielnicy domowej. To błąd. Wyłączniki nadprądowe w środku budynku chronią poszczególne obwody, a element po stronie zasilania ma chronić układ nadrzędny. Jeśli dobierzesz go zbyt słabo, będziesz mieć niepotrzebne wyłączenia; jeśli zbyt mocno, instalacja traci ochronę. Do tego dochodzi jeszcze różnica między zabezpieczeniem nadprądowym a różnicówką, która reaguje na prądy upływu, a nie na samo przeciążenie. To prowadzi wprost do pytania, gdzie taki element w ogóle się montuje.
Gdzie go szukać w budynku i jak wygląda układ

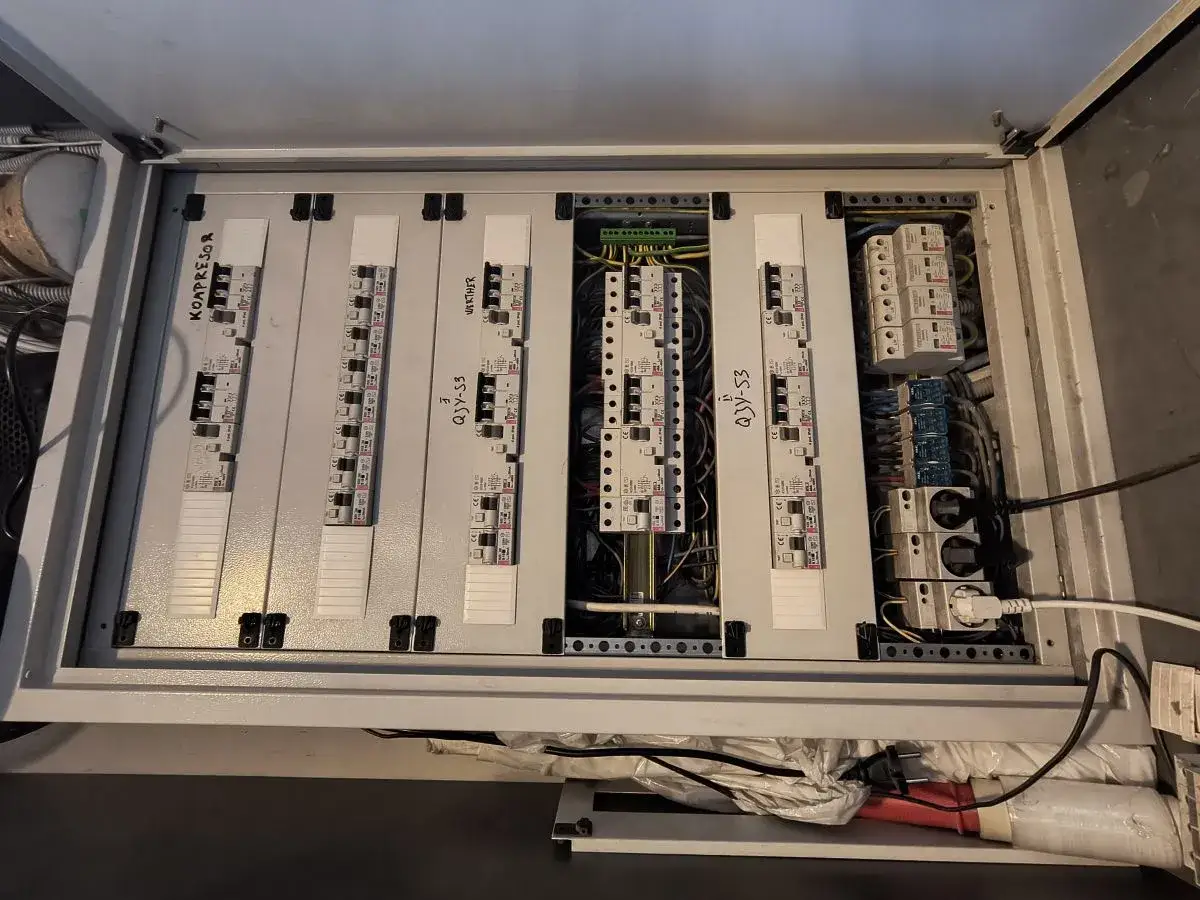

W polskich realiach najczęściej znajdziesz go w złączu kablowym, szafce licznikowej albo w wydzielonym polu przed układem pomiarowym. W nowych inwestycjach taki układ często trafia do szafek na granicy działki lub na elewacji, bo to ułatwia odczyt, serwis i kontrolę plomb. W starszych budynkach bywa schowany głębiej, a czasem znajduje się w miejscu mniej wygodnym dla użytkownika, co później komplikuje modernizację.
W dokumentach operatorów spotyka się też wyjątek techniczny: element może być zainstalowany za licznikiem, patrząc od strony sieci dystrybutora. To rzadziej spotykane, ale ważne, bo pokazuje, że sama nazwa opisuje funkcję i miejsce w układzie, a nie jedną sztywną lokalizację w każdym obiekcie. Najważniejsze jest to, że nadal chodzi o część kontrolowaną przez operatora i objętą plombowaniem.
| Miejsce | Co zwykle widzisz | Dlaczego to ważne |
|---|---|---|
| Złącze kablowe | Rozwiązanie z dostępem z zewnątrz, często z plombami | Łatwiejszy dostęp dla operatora i mniejsze ryzyko przypadkowej ingerencji |
| Szafka licznikowa | Licznik, miejsce na opis obwodów, zabezpieczenie po stronie zasilania | Typowe rozwiązanie w domach jednorodzinnych i nowych budynkach |
| Tablica w budynku | Starsza lub modernizowana instalacja z większą liczbą aparatów | Wymaga lepszego oznaczenia i większej dyscypliny przy serwisie |
Skoro wiesz już, gdzie tego szukać, trzeba jeszcze uporządkować temat odpowiedzialności, bo to właśnie tu najczęściej pojawiają się nieporozumienia.
Kto odpowiada za tę część instalacji
Formalnie sprawa zależy od umowy, ale zasada jest podobna: część pomiarowa i elementy plombowane są kontrolowane przez operatora systemu dystrybucyjnego, a odbiorca ma obowiązek je chronić przed uszkodzeniem i nie ingerować w nie samodzielnie. Urząd Regulacji Energetyki wskazuje wprost, że odpowiedzialność odbiorcy za zabezpieczenie układu pomiarowo-rozliczeniowego wynika z umowy przyłączeniowej. To nie jest detal prawny, tylko praktyczna granica, której lepiej nie testować.
Ja zawsze powtarzam klientom jedno: jeśli coś jest zaplombowane, to nie jest element do „samodzielnego ogarnięcia po godzinach”. Zdejmowanie plomb, zmiana wkładek czy podłączanie przewodów bez uzgodnienia z operatorem może skończyć się nie tylko awarią, ale też kosztami ponownego plombowania, kontroli i ewentualnej wymiany uszkodzonych części. W dodatku operatorzy podkreślają, że prace przy tej części układu wykonuje się wyłącznie na uzgodnionych warunkach albo w obecności upoważnionych osób.
- Możesz bezpiecznie wyłączyć obwody za licznikiem, jeśli chcesz odłączyć dom na czas wyjazdu.
- Nie powinieneś wyłączać zasilania poprzez element po stronie zasilania, bo odcinasz wtedy także licznik.
- Jeśli widzisz uszkodzoną plombę, nadpalenie albo brak opisu, zgłoś to przed jakąkolwiek próbą „naprawy”.
- Przy modernizacji instalacji pracuj z elektrykiem, który rozumie układ całego przyłącza, a nie tylko samą rozdzielnicę.
To prowadzi do najpraktyczniejszej części całego tematu: jak dobrać wartość tak, żeby zabezpieczenie nie było ani za słabe, ani za mocne.
Jak dobrać prąd znamionowy do mocy przyłączeniowej
Tu nie ma miejsca na zgadywanie. Prąd znamionowy musi wynikać z mocy przyłączeniowej, liczby faz, przekrojów przewodów i rzeczywistego profilu obciążenia. Jeśli ktoś planuje tylko „podmienić bezpiecznik na większy”, to zwykle próbuje rozwiązać zły problem. Najpierw sprawdza się, ile energii instalacja ma prawo pobierać, a dopiero potem dobiera aparat i jego charakterystykę.
W uproszczeniu można przyjąć takie wartości orientacyjne:
| Prąd znamionowy | Jedna faza 230 V | Trzy fazy 400 V | Co to zwykle oznacza w praktyce |
|---|---|---|---|
| 16 A | około 3,7 kW | około 11,1 kW | małe mieszkanie, podstawowe obciążenia, niewielki zapas |
| 20 A | około 4,6 kW | około 13,9 kW | trochę większy komfort, ale nadal bez dużych odbiorników naraz |
| 25 A | około 5,8 kW | około 17,3 kW | częsty punkt wyjścia dla domu jednorodzinnego |
| 32 A | około 7,4 kW | około 22,2 kW | lepszy margines pod płytę, pompę ciepła albo większą liczbę odbiorników |
| 40 A | około 9,2 kW | około 27,7 kW | rozwiązanie dla większych obciążeń i bardziej wymagających układów |
To są wartości orientacyjne, liczone przy założeniu prostego obciążenia i współczynnika mocy bliskiego 1. W praktyce odczuwalna „rezerwa” bywa mniejsza, bo rozruch silników, płyta indukcyjna, bojler, piekarnik i ładowarka samochodu nie pracują zawsze w tych samych warunkach. Jeśli planujesz pompę ciepła, fotowoltaikę, ładowarkę EV albo zmianę z jednej fazy na trzy, patrz na układ całościowo, a nie tylko na samą liczbę amperów.
Warto też odróżnić moc przyłączeniową od mocy umownej. Pierwsza wynika z możliwości technicznych przyłącza, druga z tego, co zamawiasz i za co się rozliczasz. W praktyce zmiana mocy umownej do poziomu dostępnego przyłącza często nie wymaga przeróbek po stronie zabezpieczenia, o ile obecny aparat faktycznie pozwala na taki pobór. Jeśli jednak chcesz pójść wyżej niż pozwala przyłącze, wchodzisz już w zmianę warunków przyłączenia. Następny krok to wybór samego rozwiązania technicznego.
Jakie rozwiązania spotyka się najczęściej
W tym miejscu nie ma jednego „najlepszego” aparatu dla wszystkich. W praktyce liczy się zgodność z projektem, wymaganiami operatora, dostępnym miejscem i łatwością serwisu. Najczęściej spotykam trzy podejścia: klasyczne wkładki topikowe, wyłączniki nadprądowe oraz rozłączniki bezpiecznikowe.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Wkładka topikowa | Duża zdolność wyłączania, prostota, stabilna praca przy zwarciu | Po zadziałaniu trzeba wymienić wkładkę, a nie tylko „podnieść wajchę” | Gdy układ ma pracować przewidywalnie i bez dyskusji o samoczynnym resecie |
| Wyłącznik nadprądowy | Szybka diagnostyka, wygodne przywrócenie zasilania, czytelny stan | Nie każda konfiguracja po stronie plombowanej jest akceptowana przez operatora | W nowocześniejszych układach, jeśli projekt i OSD to przewidują |
| Rozłącznik bezpiecznikowy | Porządek w szafie, łatwiejsza obsługa serwisowa, dobre plombowanie | Wymaga miejsca, poprawnych wkładek i sensownego projektu | Często w szafkach licznikowych i złączach, zwłaszcza przy większym obciążeniu |
Najczęstszy błąd, który widzę na budowach i przy modernizacjach, polega na bezmyślnym kopiowaniu rozwiązań z sąsiedniej inwestycji. To, że u jednego inwestora działa wyłącznik nadprądowy przed licznikiem, nie znaczy jeszcze, że drugi operator zaakceptuje identyczny układ. Liczy się projekt, selektywność i zgodność z wymaganiami konkretnego OSD. Selektywność to po prostu takie dobranie zabezpieczeń, by w razie awarii zadziałał element najbliżej uszkodzenia, a nie cała instalacja. Z tego powodu temat zmian i zgłoszeń trzeba traktować poważnie, a nie „na skróty”.
Kiedy trzeba zgłosić zmianę albo interwencję
Zmiana jest potrzebna nie tylko wtedy, gdy coś się psuje. Najczęściej problem zaczyna się wtedy, gdy użytkownik dokłada kolejne urządzenia i orientuje się dopiero po fakcie, że instalacja przestaje wyrabiać. Z mojego doświadczenia do operatora albo do elektryka warto iść w czterech sytuacjach: planujesz zwiększenie mocy, chcesz zmienić układ zasilania, pojawiają się częste zadziałania zabezpieczenia albo widzisz uszkodzenie plomb czy przegrzanie osprzętu.
- Sprawdź dokumenty przyłączeniowe i aktualną moc przyłączeniową.
- Oceń, czy problem wynika z instalacji wewnętrznej, czy z samego ograniczenia po stronie zasilania.
- Zleć elektrykowi weryfikację przekrojów przewodów, obciążenia i selektywności.
- Jeśli potrzeba ingerencji w część plombowaną, zgłoś to do operatora, zamiast działać samemu.
Przy większych zmianach, takich jak ładowarka do auta, pompa ciepła albo przejście na wyższą moc, sama wymiana jednego aparatu nie załatwia sprawy. Potrzebna bywa korekta warunków przyłączenia, czasem także przebudowa złącza lub tablicy licznikowej. To właśnie w takich projektach najłatwiej popełnić kosztowny błąd: założyć, że większy amperaż załatwi wszystko. Nie załatwi, jeśli przewody, selektywność i uzgodnienia z operatorem nadal są z poprzedniego etapu budynku.
Na co zwracam uwagę przed modernizacją rozdzielnicy
Jeśli planujesz modernizację, nie zaczynaj od wymiany samego zabezpieczenia przedlicznikowego. Najpierw sprawdź, czy obecna moc przyłączeniowa ma jeszcze zapas, czy instalacja wewnętrzna zniesie większe obciążenie i czy operator dopuści zmianę bez przebudowy swojej części układu. To oszczędza pieniądze i, co ważniejsze, chroni przed sytuacją, w której nowy aparat wygląda na „mocniejszy”, ale cała reszta instalacji nadal zostaje w starym standardzie.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: przy urządzeniach po stronie zasilania nie wygrywa ten, kto zamontuje większą wartość, tylko ten, kto dobrze policzy układ. Zanim kupisz osprzęt, ustal parametry przyłącza, sprawdź selektywność i oceń, czy w grę wchodzi tylko porządna wymiana, czy już formalna zmiana warunków. Tylko wtedy cała instalacja pracuje stabilnie, a nie tylko „na papierze”.
