Obudowa lub osprzęt w klasie ochrony IP64 to rozwiązanie dla miejsc, w których urządzenie musi poradzić sobie z pyłem i przypadkowym zachlapaniem, ale nie z myciem pod ciśnieniem czy zanurzeniem. W praktyce traktuję ten stopień jako rozsądny kompromis: dobrze znosi typowe warunki w elektryce, a jednocześnie zwykle nie wymaga przewymiarowania instalacji. W tym tekście rozkładam oznaczenie na proste zasady, pokazuję typowe zastosowania i podpowiadam, kiedy lepiej od razu sięgnąć po mocniejszą ochronę.
Najszybciej mówiąc, chodzi o pył i zachlapanie
- pierwsza cyfra oznacza pełną ochronę przed pyłem;
- druga cyfra mówi o odporności na wodę rozpryskiwaną z każdej strony;
- to dobry wybór do wielu zastosowań wewnętrznych i osłoniętych zewnętrznych;
- nie zastępuje klas odpornych na silny strumień wody ani zanurzenie;
- o realnej szczelności decydują też dławnice, złącza i sposób montażu.
Co oznaczają cyfry w oznaczeniu ochrony

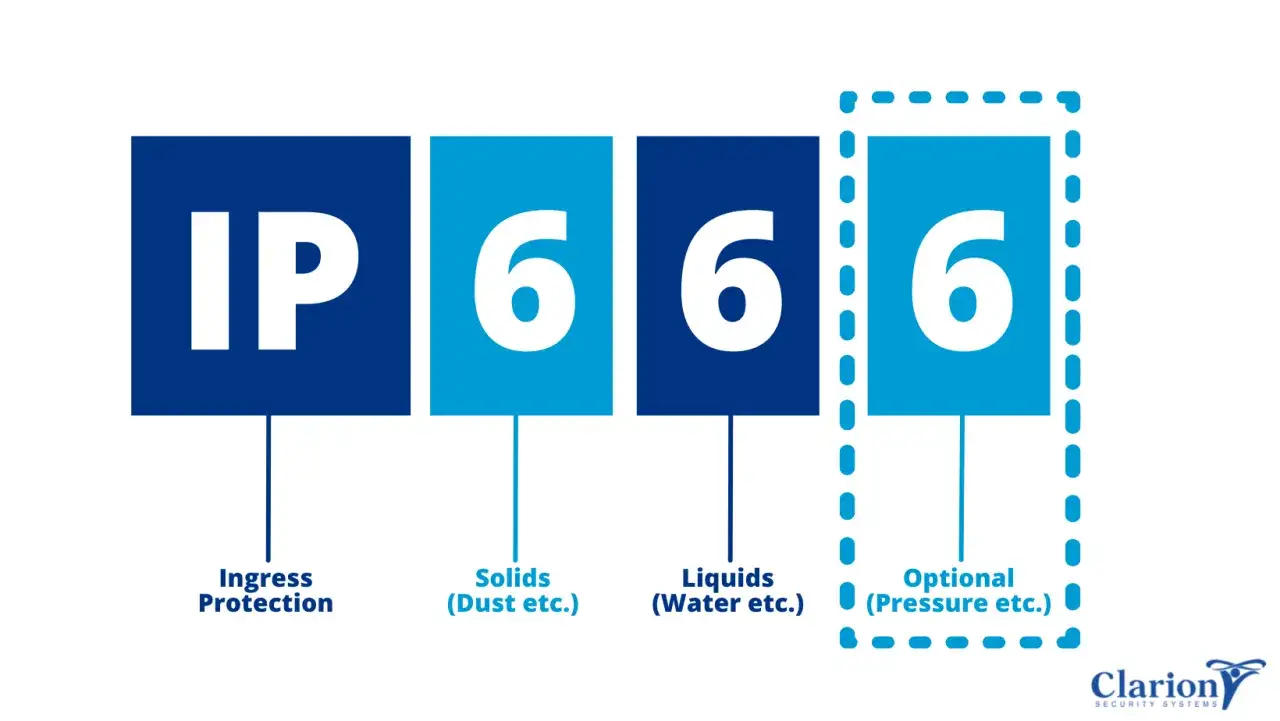

Symbol IP składa się z dwóch cyfr. Pierwsza opisuje ochronę przed ciałami stałymi, druga przed wodą. W praktyce „6” oznacza pyłoszczelność, a „4” ochronę przed zachlapaniem z każdej strony. To nie jest marketingowa etykieta, tylko skrót bardzo konkretnego zachowania obudowy w testach opisanych w IEC 60529.
- pierwsza cyfra mówi, czy do środka może dostać się kurz, opiłki albo drobne zanieczyszczenia;
- druga cyfra mówi, czy obudowa znosi rozbryzgi i krople wody z różnych kierunków;
- ten stopień nie obiecuje odporności na silny strumień wody;
- ten stopień nie oznacza też możliwości zanurzenia urządzenia.
Ja lubię tłumaczyć to tak: jeśli sprzęt ma wytrzymać kurz z hali, wilgoć z posadzki i okazjonalne ochlapanie, ten poziom ma sens. Jeśli ma stać pod myjką, trzeba już patrzeć wyżej. Właśnie dlatego tak ważne jest rozumienie nie tylko cyfr, ale też miejsca, w którym urządzenie ma pracować.
Gdzie taka obudowa sprawdza się w elektryce
W budownictwie i automatyce ten poziom ochrony pojawia się częściej, niż wielu osobom się wydaje. Dobrze działa tam, gdzie problemem jest pył budowlany, wilgoć technologiczna albo przypadkowe zachlapanie, ale nie ma stałej ekspozycji na wodę pod ciśnieniem.
- małe rozdzielnice pomocnicze w halach i zapleczach technicznych, gdzie kurz z pracy maszyn osiada na wszystkim;
- pulpity sterownicze i przyciski w strefach osłoniętych, ale narażonych na wilgoć z otoczenia;
- oprawy i osprzęt oświetleniowy na zadaszonych elewacjach, w przejściach, wiatach i garażach;
- czujniki i drobna automatyka w miejscach, gdzie sprzęt bywa spryskiwany, ale nie myty agresywnie;
- instalacje tymczasowe na budowie, o ile sprzęt nie trafia bezpośrednio w strefę rozbryzgów i nie pracuje w błocie.
W takich warunkach największym wrogiem nie jest sama kropla wody, tylko połączenie pyłu, wilgoci i brudu, które z czasem przyspiesza korozję styków oraz powoduje problemy z izolacją. Dlatego ten stopień ochrony często wybiera się jako praktyczny, a nie „na zapas”. Następny krok to uświadomienie sobie, czego ta klasa nie załatwia.
Czego ten stopień nie gwarantuje
Tu najczęściej widzę pomyłki. Ktoś patrzy na obudowę, widzi dobre oznaczenie i zakłada, że wszystko jest załatwione. A potem pojawia się myjka ciśnieniowa, intensywny deszcz, źle dobrany przepust kablowy albo kondensacja po zmianie temperatury. W dokumentacji producenta trzeba też sprawdzić, czy deklaracja dotyczy samego korpusu, czy całego zestawu z dławikami i złączami.
- nie chroni przed strumieniem wody z węża ani z myjki;
- nie daje odporności na zanurzenie, nawet krótkotrwałe;
- nie nadrabia błędów montażowych, zwłaszcza przy dławnicach i zaślepkach;
- nie rozwiązuje problemu kondensacji wewnątrz obudowy;
- nie oznacza odporności mechanicznej, chemicznej ani UV.
W praktyce to właśnie wejście kablowe bywa najsłabszym punktem całego zestawu. Dobra obudowa z kiepską dławnicą nie daje dobrej instalacji. To ważne, bo między tą klasą a wyższymi stopniami ochrony różnica jest nie tylko techniczna, ale i użytkowa.
Jak ta klasa wypada na tle niższych i wyższych stopni
Najczytelniej widać to w porównaniu. W wielu projektach to właśnie zestawienie pomaga mi szybko odsiać rozwiązania „wystarczy” od tych, które są po prostu za słabe.
| Klasa | Pył | Woda | Kiedy ma sens |
|---|---|---|---|
| IP54 | Ochrona ograniczona | Zachlapanie | Strefy mniej wymagające, gdzie pył nie jest dominującym problemem |
| Klasa 6/4 | Pyłoszczelność | Zachlapanie z każdej strony | Większość zastosowań w suchych lub umiarkowanie wilgotnych miejscach |
| IP65 | Pyłoszczelność | Strumień wody | Gdy sprzęt bywa myty wężem albo pracuje bliżej strefy rozbryzgów |
| IP66 | Pyłoszczelność | Silny strumień wody | Warunki cięższe, częste mycie, większe ryzyko bezpośredniego kontaktu z wodą |
| IP67 | Pyłoszczelność | Krótkotrwałe zanurzenie | Gdy istnieje realne ryzyko czasowego zalania lub pracy w bardzo mokrym środowisku |
Z mojego punktu widzenia ten poziom ochrony często wygrywa tam, gdzie nie ma sensu dopłacać do wyższych klas, ale nadal trzeba realnie zabezpieczyć sprzęt przed kurzem i zachlapaniem. Jeśli jednak w projekcie pojawia się mycie ciśnieniowe albo stała ekspozycja na wodę, rozsądniej od razu przesunąć się w stronę IP65 lub IP66. Sam dobór nie kończy się jednak na cyfrze na obudowie.
Jak dobrać obudowę, żeby oznaczenie działało w praktyce
W pracy instalacyjnej patrzę na cztery rzeczy, które najczęściej decydują o powodzeniu. Sama obudowa to tylko jeden element układanki.
- Środowisko pracy - inne wymagania ma skrzynka w suchym korytarzu technicznym, a inne rozdzielnica na placu budowy, gdzie kurz i wilgoć zmieniają się z dnia na dzień.
- Wejścia kablowe - dławnice, zaślepki i złącza muszą mieć szczelność dopasowaną do obudowy; w praktyce to częsty punkt utraty ochrony.
- Kondensacja i wentylacja - jeśli różnice temperatur są duże, trzeba pomyśleć o oddychających elementach, grzałce antykondensacyjnej albo innym sposobie ograniczenia wilgoci wewnątrz.
- Serwis i eksploatacja - im częściej ktoś otwiera obudowę, tym większe ryzyko, że po zamknięciu uszczelka nie wróci idealnie na swoje miejsce.
Dodaję do tego jeszcze dwa praktyczne pytania: czy obudowa będzie wystawiona na promieniowanie UV i czy w pobliżu pracują środki chemiczne. To już nie jest sama szczelność, ale w realnej instalacji potrafi zadecydować o trwałości szybciej niż sama klasa ochrony. Jeżeli te warunki są cięższe niż „kurz i lekka wilgoć”, lepiej od razu myśleć o mocniejszym wariancie.
Kiedy lepiej od razu wybrać wyższą klasę niż tę 6/4
Ja podnoszę wymagania od razu w kilku sytuacjach. Dzięki temu unikam późniejszych przeróbek i rozmów o tym, dlaczego sprzęt działał dobrze przez trzy miesiące, a potem zaczął łapać wilgoć.
- Gdy obudowa ma być myta wodą pod ciśnieniem.
- Gdy stoi na zewnątrz bez osłony i dostaje deszcz „wprost”.
- Gdy w pobliżu jest pył z cięcia, szlifowania albo wiercenia.
- Gdy wewnątrz lub na zewnątrz instalacji występują częste skoki temperatury i kondensacja.
- Gdy sprzęt otwiera się regularnie w serwisie, a uszczelnienie szybko się zużywa.
W takich przypadkach wyższa klasa to nie przepych, tylko spokojniejsza eksploatacja. Jeśli jednak warunki są umiarkowane, a instalacja ma być odporna na kurz i zachlapanie, ten poziom ochrony nadal pozostaje bardzo rozsądnym wyborem. Najlepiej działa wtedy, gdy jest dobrany do rzeczywistego środowiska, a nie do wyobrażenia o środowisku.
