Wentylator łazienkowy z higrostatem ma sens wtedy, gdy ma działać samodzielnie, a nie tylko po ręcznym włączeniu światła. Poniżej pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności tak, żeby instalacja była czytelna, bezpieczna i faktycznie skuteczna w codziennym użytkowaniu. Skupiam się na układzie przewodów, ustawieniach czujnika, typowych błędach i sytuacjach, w których lepiej nie iść na skróty.
Najważniejsze zasady podłączenia wentylatora z higrostatem
- Stałe zasilanie to podstawa: elektronika czujnika musi mieć napięcie cały czas.
- Najczęściej spotkasz zaciski L, N oraz LS/T, ale dokładne oznaczenia zależą od modelu.
- Jeśli chcesz ręcznie uruchamiać wentylator z włącznika światła, potrzebny jest dodatkowy przewód sterujący.
- Próg wilgotności i czas dobiegu ustawiaj zachowawczo, a nie od razu na maksimum.
- Higrostat ma pierwszeństwo przed ręcznym wyłączeniem, gdy wilgotność jest nadal zbyt wysoka.
- Po montażu zawsze sprawdzam nie tylko sam start wentylatora, ale też jego wyłączenie po spadku wilgotności.
Jak działa wentylator z higrostatem i co musi dostać z instalacji
Higrostat to prosty automat: mierzy wilgotność względną w łazience i uruchamia wentylator po przekroczeniu ustawionego progu. W praktyce urządzenie potrzebuje dwóch rzeczy bez dyskusji: stałego zasilania 230 V oraz poprawnie podłączonego toru sterowania, jeśli producent przewidział ręczne uruchamianie z włącznika.
Najważniejsze jest to, że taki wentylator nie działa jak zwykły model na jeden obwód. W wielu konstrukcjach elektronika musi być cały czas pod napięciem, bo inaczej czujnik wilgotności nie ma jak pracować. Z kolei dodatkowy zacisk sterujący, najczęściej opisany jako LS albo T, pozwala podać sygnał z włącznika światła lub osobnego przełącznika. Ja zawsze zaczynam właśnie od sprawdzenia oznaczeń na obudowie, bo to one mówią więcej niż ogólny opis produktu.
| Zacisk | Co oznacza | Kiedy jest potrzebny |
|---|---|---|
| L | Faza zasilająca | Zawsze, bo zasila elektronikę i silnik |
| N | Przewód neutralny | Zawsze, jako powrót dla obwodu |
| LS / T | Wejście sterujące z włącznika | Gdy chcesz ręcznie uruchamiać wentylator lub dać mu impuls ze światła |
| PE | Przewód ochronny | Tylko jeśli konkretny model tego wymaga |
W praktyce spotyka się dwa scenariusze: wentylator pracuje wyłącznie automatycznie albo działa automatycznie, ale można go też uruchomić ręcznie. To właśnie ten drugi wariant jest wygodniejszy w łazience użytkowanej intensywnie, bo pozwala przewietrzyć pomieszczenie od razu po kąpieli. Gdy już rozumiesz różnicę między zasilaniem stałym a sterowaniem, można przejść do samego schematu połączeń.

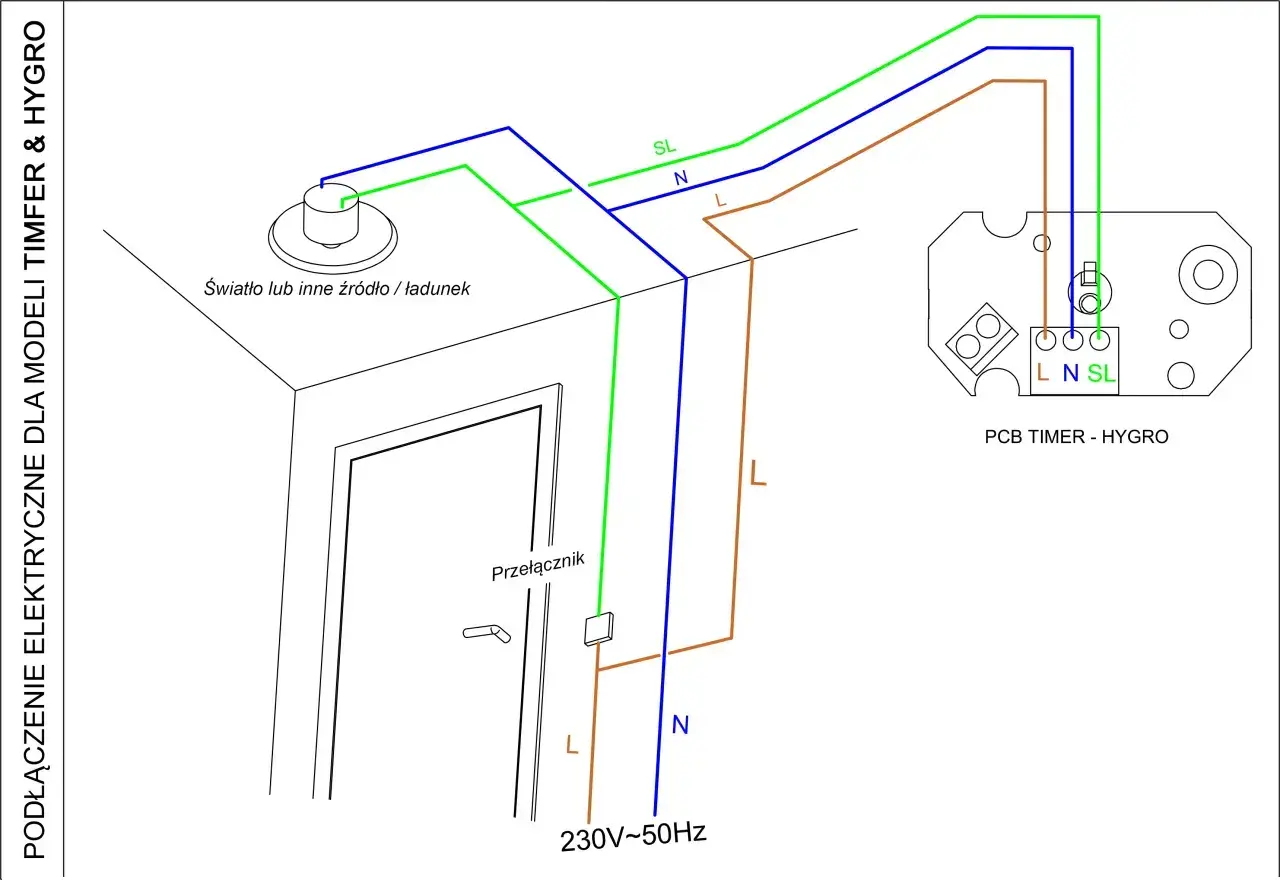

Tak wygląda schemat połączenia, który najczęściej stosuje się w łazience
Jeżeli pytanie brzmi praktycznie, to odpowiedź jest równie praktyczna: najpierw sprawdź, czy masz dwa przewody zasilające, czy także trzeci przewód sterujący. W modelu autonomicznym podłączasz po prostu L i N. W modelu z opcją ręcznego startu dochodzi jeszcze LS albo T, czyli wejście, które dostaje fazę z włącznika światła lub z osobnego przełącznika wentylatora.
To ważne rozróżnienie, bo samo podanie zasilania nie wystarczy, jeśli producent przewidział czujnik z dodatkowym torem sterowania. Z drugiej strony nie warto na siłę dorabiać połączeń, których nie ma w instrukcji. W wentylatorach łazienkowych bardzo często obowiązuje zasada: układ wilgotnościowy jest nadrzędny, więc ręczny sygnał nie wyłączy urządzenia, jeśli wilgotność nadal jest zbyt wysoka.
| Wariant | Podłączenie | Efekt działania |
|---|---|---|
| Automatyczny | L + N | Wentylator startuje sam po przekroczeniu progu wilgotności |
| Automatyczny z ręcznym uruchomieniem | L + N + LS/T | Można włączyć go z włącznika, ale higrostat nadal decyduje o pracy automatycznej |
| Model z opóźnieniem wyłączenia | L + N + LS/T | Po spadku wilgotności wentylator jeszcze chwilę pracuje, żeby dokończyć wymianę powietrza |
Jeżeli instalacja jest już przygotowana, następny krok to bezpieczne wykonanie połączeń w odpowiedniej kolejności. Tu nie ma miejsca na improwizację, zwłaszcza w strefie wilgotnej.
Podłączaj przewody krok po kroku, bez zgadywania
Ja zawsze robię to w tej samej kolejności, bo ogranicza liczbę pomyłek. Najpierw odłączam zasilanie w rozdzielnicy i sprawdzam brak napięcia próbnikiem dwubiegunowym, czyli testerem, który potwierdza obecność napięcia między dwoma punktami obwodu. Dopiero potem otwieram obudowę wentylatora i porównuję oznaczenia zacisków z instrukcją producenta.
- Wyłącz zasilanie obwodu łazienkowego w rozdzielnicy.
- Potwierdź brak napięcia przed dotknięciem przewodów.
- Otwórz obudowę wentylatora i znajdź zaciski L, N oraz ewentualnie LS/T.
- Wprowadź przewód przez dławik lub przepust tak, aby nie uszkodzić izolacji.
- Podłącz przewód fazowy do L, neutralny do N, a sterujący do LS/T, jeśli model go wymaga.
- Sprawdź, czy żaden drut nie wystaje poza zacisk i czy połączenia są solidnie dokręcone.
- Zamknij obudowę, przywróć zasilanie i wykonaj test działania.

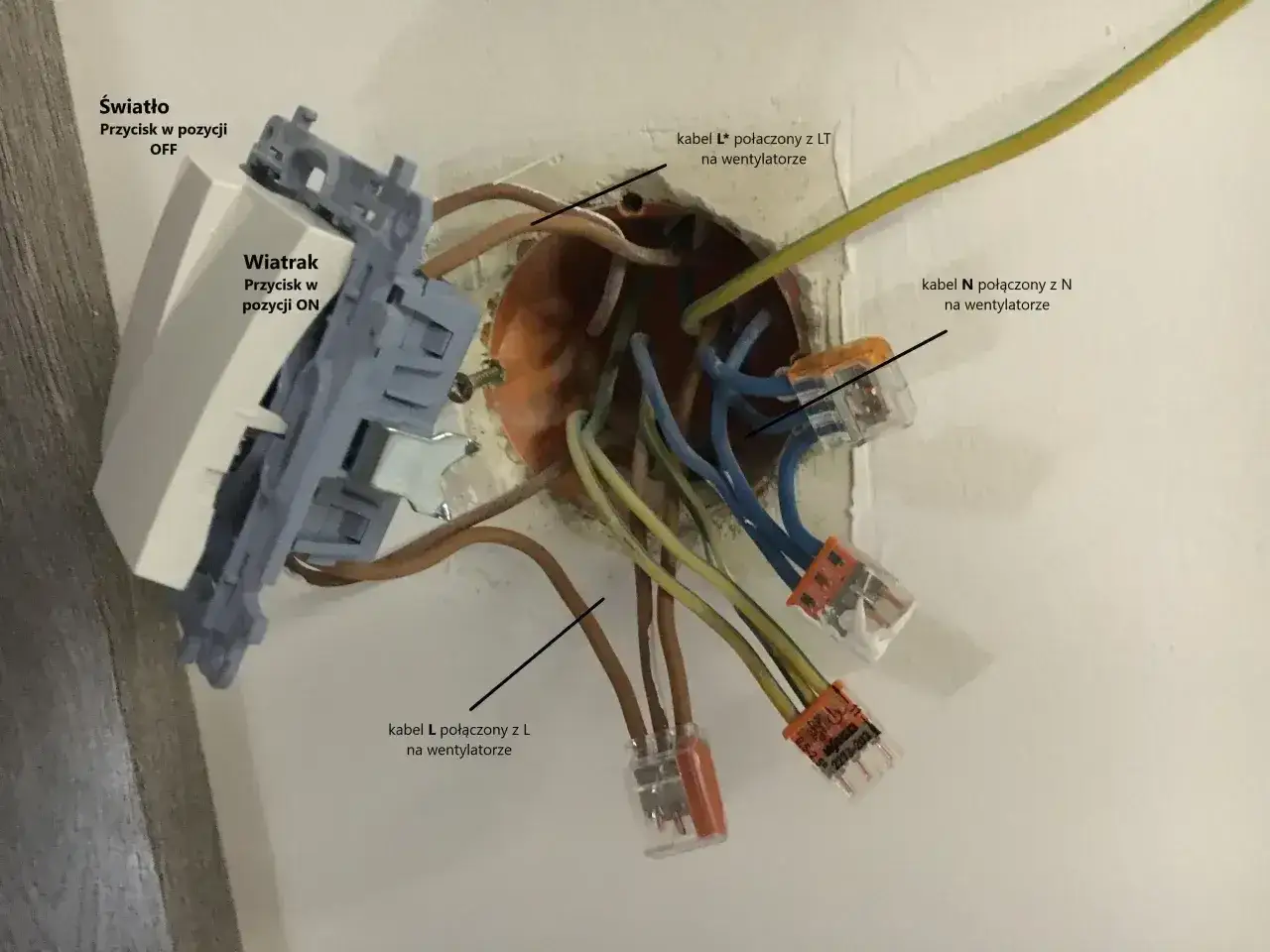

W praktyce najczęstszy błąd na tym etapie to zamiana fazy stałej z fazą po włączniku. Skutek jest prosty: higrostat nie ma ciągłego zasilania, więc wentylator działa niestabilnie albo w ogóle nie startuje wtedy, kiedy powinien. Jeśli urządzenie ma być sterowane również z oświetlenia, faza z włącznika trafia wyłącznie na wejście sterujące, a nie zastępuje zasilania podstawowego. To drobiazg, ale właśnie na takim szczególe najczęściej wykłada się cały montaż.
Po złożeniu obudowy nie kończę pracy od razu. Zostawiam jeszcze chwilę na ustawienie parametrów czujnika, bo źle dobrany próg potrafi zepsuć nawet poprawnie podłączony wentylator.
Jak ustawić próg wilgotności i czas dobiegu, żeby wentylator nie pracował bez sensu
Zakres regulacji zależy od modelu, ale w praktyce spotyka się najczęściej próg wilgotności w okolicach 60-90% RH, a w niektórych urządzeniach także szerzej, np. od 40 do 90% RH. Czas dobiegu również bywa różny: od kilkudziesięciu sekund do nawet 30 minut. RH oznacza wilgotność względną, czyli procentowe nasycenie powietrza parą wodną w odniesieniu do maksymalnej możliwej wartości w danej temperaturze.
Ja zwykle zaczynam od ustawienia pośredniego, a nie skrajnego. W typowej łazience punkt startowy to próg około 60-65% RH, bo wtedy wentylator reaguje na realne zawilgocenie po kąpieli, ale nie włącza się z byle powodu. Jeśli pomieszczenie jest małe, często używane i długo trzyma parę, można rozważyć nieco wyższy próg. Jeśli natomiast łazienka ma słabszą wentylację naturalną, zbyt wysoka wartość może spowodować zbyt rzadkie uruchamianie.
| Ustawienie | Dobry punkt startowy | Co się dzieje w praktyce |
|---|---|---|
| Próg wilgotności | 60-65% RH | Wentylator reaguje szybko po prysznicu, ale nie jest zbyt czuły |
| Czas dobiegu | 3-10 minut | Jest wystarczający do doprowadzenia łazienki do stanu bez nadmiaru pary |
| Test końcowy | 2-3 pełne cykle | Pozwala ocenić, czy ustawienie nie jest zbyt agresywne lub zbyt ospałe |
Tu dobrze działa zasada korekty po obserwacji. Po kilku użyciach łazienki widzisz, czy wentylator uruchamia się za często, za rzadko, albo czy wyłącza się zbyt wcześnie. Gdy już ustawisz sensowny próg, warto skupić się na błędach montażowych, bo to one najczęściej ujawniają się dopiero po pierwszych testach.
Najczęstsze błędy, które psują działanie instalacji
Przy takich montażach nie widzę zwykle problemu w samym silniku, tylko w detalach połączeń albo ustawień. Najbardziej kłopotliwe są błędy, które nie powodują natychmiastowej awarii, tylko ciche, frustrujące działanie niezgodne z oczekiwaniem. Poniżej zebrałem te, które widuję najczęściej.
- Brak stałej fazy na L - czujnik nie ma zasilania i wentylator nie pracuje automatycznie.
- Pomylenie LS/T z L - urządzenie może działać nieprzewidywalnie albo tylko częściowo.
- Zbyt wysoki próg wilgotności - wentylator włącza się za późno, więc para zostaje w łazience zbyt długo.
- Zbyt niski próg - wentylator uruchamia się prawie bez przerwy i zaczyna przeszkadzać.
- Słaby przepływ w kanale - nawet poprawnie podłączony wentylator nie ma czego odciągać.
- Montowanie w złym miejscu - jeśli czujnik dostaje od razu strumień pary z prysznica, odczyt bywa zbyt gwałtowny.
Warto też pamiętać o samej łazience jako środowisku pracy. Jeśli urządzenie ma działać blisko strefy mokrej lub w miejscu narażonym na zachlapanie, wybieram model zgodny z wymaganiami producenta dotyczącymi ochrony obudowy. Nie doklejam tutaj żadnych półśrodków, bo w elektryce łazienkowej oszczędzanie na właściwym wykonaniu zwykle kończy się poprawką. A gdy instalacja jest już zamontowana i nie zgłasza błędów, zostaje ostatni etap: kontrola działania oraz decyzja, czy to zadanie było w ogóle rozsądne do wykonania samemu.
Co sprawdzam po uruchomieniu, żeby wentylator działał naprawdę poprawnie
Po załączeniu zasilania nie patrzę wyłącznie na to, czy wirnik się obraca. Sprawdzam trzy rzeczy: czy wentylator startuje po podniesieniu wilgotności, czy wyłącza się dopiero po jej spadku i czy czas dobiegu jest zgodny z ustawieniem. To jest moment, w którym od razu wychodzi, czy układ został podłączony zgodnie z logiką producenta, czy tylko wygląda poprawnie na pierwszy rzut oka.
Jeżeli wentylator włącza się za późno, pierwszym podejrzanym jest próg wilgotności albo zbyt słaby dopływ powietrza do kanału. Jeżeli działa bez końca, trzeba sprawdzić, czy wilgotność rzeczywiście spada poniżej ustawionego poziomu i czy czujnik nie jest umieszczony zbyt blisko źródła pary. Jeżeli nie uruchamia się ręcznie, a taka funkcja miała być dostępna, szukam błędu w przewodzie sterującym LS/T albo w samym włączniku.
W praktyce są trzy momenty, w których lepiej przekazać temat elektrykowi: gdy instalacja wymaga przeróbek w rozdzielnicy, gdy brakuje pewności co do przewodów w ścianie i gdy łazienka ma nietypowy układ stref, a urządzenie ma pracować blisko źródła wody. Ja traktuję to bez emocji: jeśli schemat przestaje być jednoznaczny, nie ma sensu zgadywać. Dobrze wykonane podłączenie wentylatora z higrostatem daje ciszę, suchość i brak zapachu stęchlizny, ale tylko wtedy, gdy zasilanie, sterowanie i ustawienia pracują jako jeden układ.
Jeżeli chcesz, żeby taki wentylator działał bez zaskoczeń, trzymaj się prostego porządku: najpierw sprawdź oznaczenia zacisków, potem podłącz zasilanie stałe, dopiero później tor sterowania, a na końcu ustaw próg wilgotności i czas dobiegu. To właśnie ta kolejność najczęściej decyduje o tym, czy instalacja będzie praktyczna, czy tylko poprawna na papierze.
