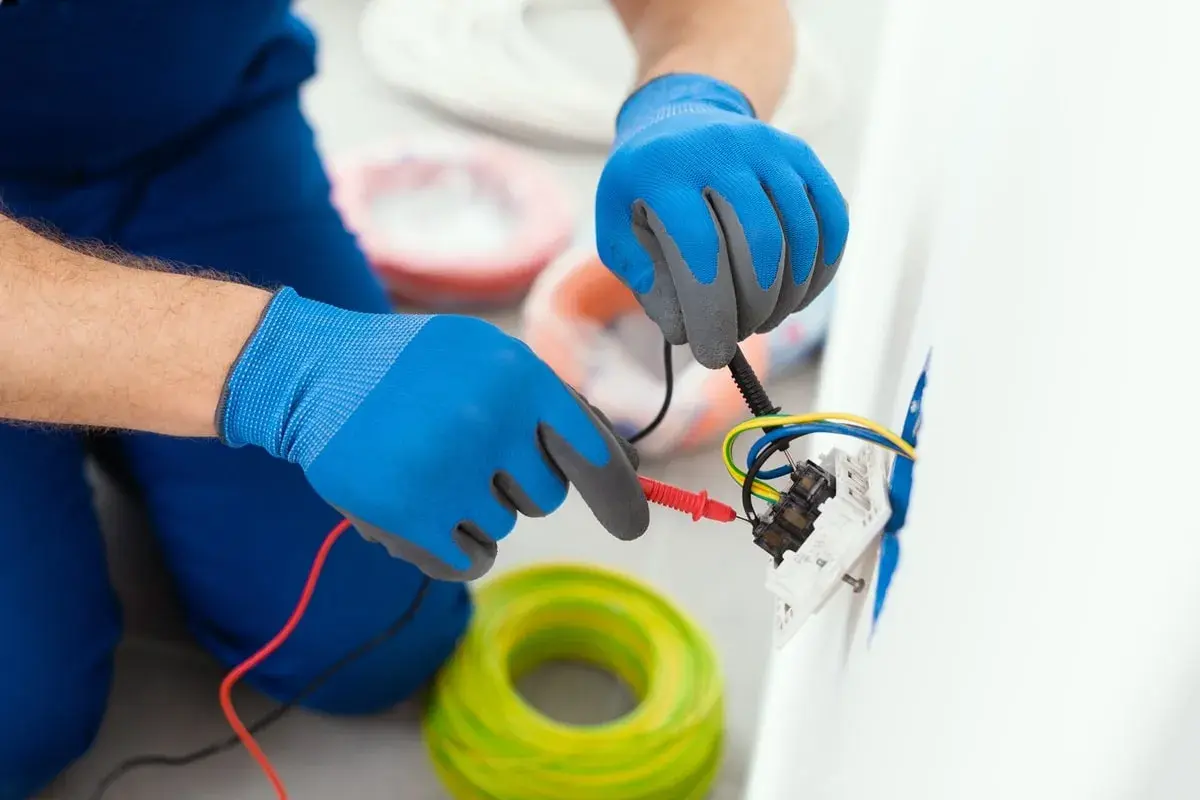

Kolory kabli w gniazdku nie są detalem estetycznym, tylko pierwszą wskazówką, z czym masz do czynienia. To od nich zaczyna się bezpieczna diagnoza instalacji: rozpoznanie fazy, przewodu neutralnego i ochronnego, a także wychwycenie starych albo przerabianych obwodów, w których nie da się ufać samemu oznaczeniu. Poniżej rozkładam temat tak, żeby dało się go od razu zastosować przy oględzinach, wymianie osprzętu i ocenie, czy instalacja trzyma współczesny standard.
Najważniejsze kolory i ich funkcje w domowym gnieździe
- Brązowy, czarny lub szary oznacza zwykle przewód fazowy L.
- Niebieski to przewód neutralny N i w nowej instalacji nie powinien pełnić innej roli.
- Żółto-zielony jest zarezerwowany dla przewodu ochronnego PE.
- W gniazdku z bolcem układ jest zwykle czytelny, ale kolor nie zastępuje pomiaru.
- W starszych instalacjach trafiają się kolory czerwone, białe, żółte, zielone lub różowe, więc trzeba czytać kontekst całego obwodu.
Jak czytać oznaczenia przewodów bez zgadywania
W nowoczesnych instalacjach domowych podstawowy układ jest prosty, ale warto go znać bez wahania. Faza, neutralny i ochronny mają przypisane kolory, które mają ułatwić montaż, serwis i późniejsze pomiary. To nie jest dekoracja przewodu, tylko język instalacji.
| Kolor izolacji | Najczęstsza funkcja | Co warto zapamiętać |
|---|---|---|
| Brązowy, czarny, szary | Faza L | To przewód roboczy pod napięciem. W instalacji trójfazowej spotkasz odpowiednio L1, L2 i L3. |
| Niebieski | Neutralny N | W nowym układzie jest zarezerwowany dla N. Nie powinien być używany jako faza. |
| Żółto-zielony | Ochronny PE | Służy ochronie przeciwporażeniowej. Nie wolno go wykorzystywać do innej funkcji. |
Jeśli patrzysz na przewód tylko po kolorze, jeszcze niczego nie przesądzasz, ale już masz dobry punkt startu. Właśnie dlatego kolejnym krokiem zawsze jest sprawdzenie, czy instalacja rzeczywiście trzyma się tego schematu.
Dlaczego w gniazdku nie wolno ufać samemu kolorowi
Z praktyki powiem wprost: największe pomyłki biorą się nie z braku wiedzy, tylko z nadmiernego zaufania do izolacji. W starszych mieszkaniach, po amatorskich przeróbkach albo po częściowym remoncie przewód może mieć kolor, który sugeruje jedną funkcję, a w rzeczywistości robi coś innego.
- Stare instalacje mogą mieć barwy, które dziś nie są już standardem dla fazy albo neutralnego.
- Remonty częściowe często zostawiają po sobie mieszankę nowych i starych oznaczeń.
- Nie każdy niebieski w starym obwodzie musi być neutralny, jeśli ktoś wcześniej zrobił przeróbkę bez konsekwencji.
- Pomiar jest ważniejszy niż kolor w momencie, gdy instalacja nie wygląda jak wzorcowa.
Ja w takich sytuacjach nie zaczynam od śrubokręta, tylko od sprawdzenia, czy obwód naprawdę odpowiada temu, co sugeruje barwa żyły. Jeśli układ nie zgadza się z oczekiwaniem, nie naprawia się go „na oko” - wtedy trzeba najpierw zrozumieć, z jakim typem instalacji ma się do czynienia.
Stare instalacje potrafią zmienić reguły gry
W budynkach z dawną instalacją spotyka się barwy, które dziś nie są już traktowane jako standard dla fazy. Czerwony, biały, zielony, żółty czy fioletowy mogą pojawić się w obwodzie z czasów, gdy oznaczenia były mniej ujednolicone albo były poprawiane bez konsekwencji. Dla osoby, która przyzwyczaiła się do współczesnego układu, to bywa najbardziej myląca część pracy.
| Co widzisz | Jak to zwykle interpretować | Ryzyko |
|---|---|---|
| Kolory niestandardowe, np. czerwony, biały, żółty | Możliwa starsza instalacja albo samodzielna przeróbka | Nie zakładaj, że barwa nadal odpowiada funkcji przewodu. |
| Przewód PEN | Wspólny przewód ochronno-neutralny | Wymaga szczególnej ostrożności przy modernizacji i rozdziale funkcji PE oraz N. |
| Brak żółto-zielonego przewodu w gnieździe z uziemieniem | Możliwy obwód dwużyłowy albo stary układ bez osobnego PE | To już nie jest tylko kwestia opisu, ale samej architektury instalacji. |
Szczególną uwagę zwraca przewód PEN, czyli żyła łącząca funkcję ochronną i neutralną. W starych układach to właśnie on bywa źródłem nieporozumień: wizualnie wygląda znajomo, ale w praktyce wymaga zupełnie innego podejścia niż osobne PE i N. A skoro już wiadomo, że kolor nie zawsze wystarcza, trzeba przejść do samego podłączenia gniazda.
Jak podłącza się gniazdko w praktyce

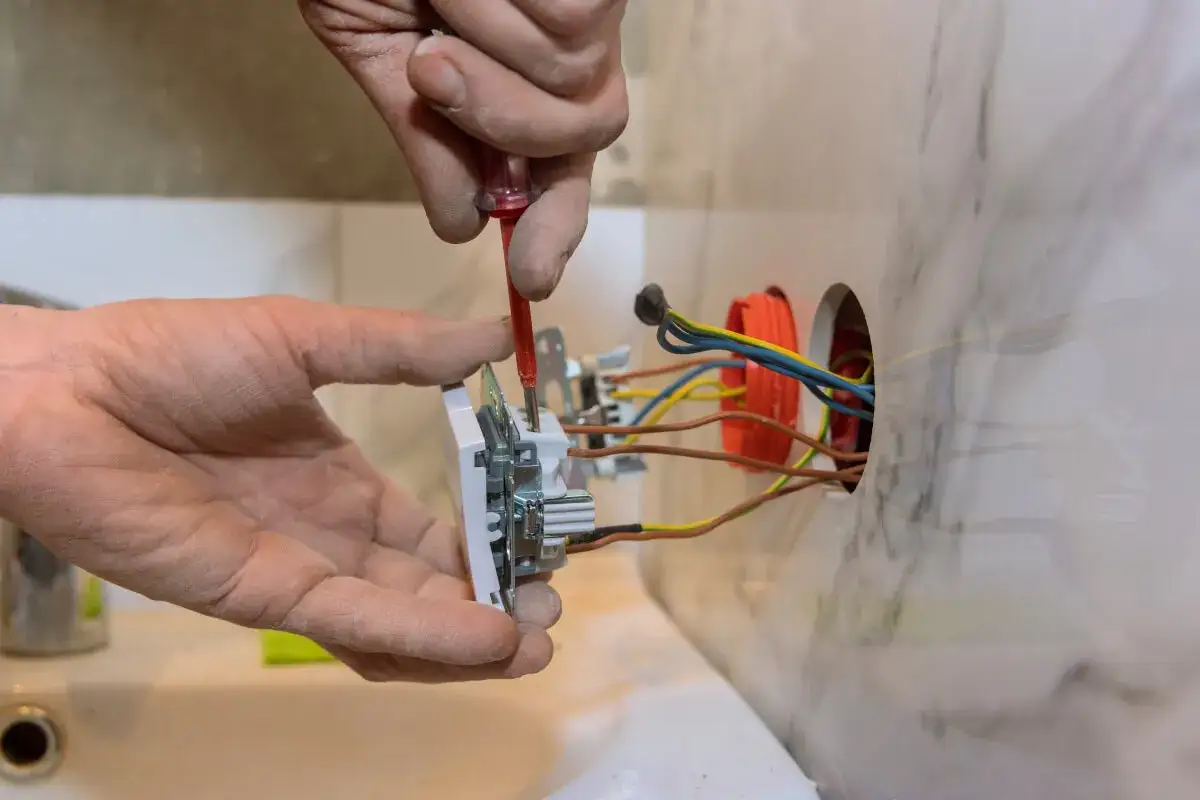

W typowym gnieździe z bolcem uziemiającym patrzy się od frontu, z bolcem u góry, i przyjmuje układ: lewa strona faza L, prawa strona neutralny N, bolec przewód ochronny PE. To praktyka, która porządkuje robotę i ułatwia późniejsze serwisowanie, ale nadal nie zwalnia z pomiaru. W instalacji domowej chodzi przecież nie tylko o to, żeby przewody były w dobrym miejscu, ale też żeby cały obwód był czytelny dla kolejnej osoby, która do niego wróci.
- Odłącz zasilanie i sprawdź brak napięcia odpowiednim przyrządem.
- Ustal funkcję żył, a nie tylko ich kolor.
- Podłącz PE do zacisku ochronnego, N do neutralnego, a L do fazowego.
- Jeśli instalacja jest nietypowa, oznacz przewody albo zrób dokumentację przed zamknięciem puszki.
W obwodach gniazdowych bardzo często spotkasz przewód trzyżyłowy 3 x 2,5 mm², ale przekrój dobiera się do obciążenia i zabezpieczenia, a nie do przyzwyczajenia z poprzedniego remontu. Kiedy wiesz już, jak wygląda poprawny układ, łatwiej zauważyć błędy, które pojawiają się przy wymianie osprzętu.
Najczęstsze błędy, które widzę przy wymianie gniazda
Tu nie chodzi o drobiazgi, tylko o pomyłki, które później kosztują czas albo bezpieczeństwo. W praktyce najczęściej powtarzają się te same schematy.
- Mieszanie N i PE, bo na pierwszy rzut oka wyglądają podobnie i ktoś zakłada, że „jakoś będzie”.
- Zakładanie, że niebieski zawsze oznacza neutralny, także w starej instalacji po przeróbce.
- Traktowanie pozycji fazy jako jedynej wskazówki, bez sprawdzenia przyrządem.
- Używanie żółto-zielonego do innej funkcji, bo akurat taki przewód był pod ręką.
- Brak oznaczenia przewodów po rozłączeniu, przez co kolejny serwis zaczyna od zgadywania.
Najgorszy scenariusz to nie estetyczny bałagan, tylko instalacja, w której kolejna osoba nie wie, co zostało zrobione. Dlatego przed zamknięciem puszki warto przejść przez krótką checklistę i zostawić po sobie porządek, a nie zagadkę.
Jedna prosta checklista, która oszczędza najwięcej problemów
Jeżeli miałbym zostawić po tym temacie jedną praktyczną zasadę, brzmiałaby tak: kolor jest wskazówką, a pomiar jest potwierdzeniem. To podejście działa zarówno przy zwykłej wymianie gniazda, jak i wtedy, gdy oglądasz starszy obwód po niepewnych przeróbkach.
- Sprawdź, czy przewody mają kolory zgodne z funkcją, a nie tylko z przyzwyczajeniem z poprzedniej instalacji.
- Zweryfikuj brak napięcia odpowiednim przyrządem, zanim dotkniesz żył.
- Jeśli widzisz odchylenie od standardu, opisz przewód albo zrób zdjęcie przed demontażem.
- Gdy brakuje przewodu ochronnego albo pojawia się PEN, nie improwizuj przy modernizacji.
To właśnie ta krótka procedura najczęściej decyduje o tym, czy gniazdo będzie działało poprawnie przez lata, czy tylko do pierwszego kolejnego remontu. W elektryce najwięcej zyskuje się nie na spektakularnych rozwiązaniach, tylko na konsekwencji w podstawach.
