Grodzice stalowe - kiedy warto, a kiedy lepiej unikać?

W głębokim wykopie nie chodzi tylko o utrzymanie ścian w pionie. Trzeba jeszcze opanować wodę gruntową, drgania i wpływ robót na sąsiednie fundamenty, a właśnie dlatego grodzice stalowe, potocznie nazywane larsenami, są tak często wybieraną obudową. Poniżej wyjaśniam, jak działają, kiedy mają sens, jak wygląda ich montaż i gdzie lepiej wybrać inną technologię.

Czym są grodzice stalowe i dlaczego tak dobrze stabilizują wykop

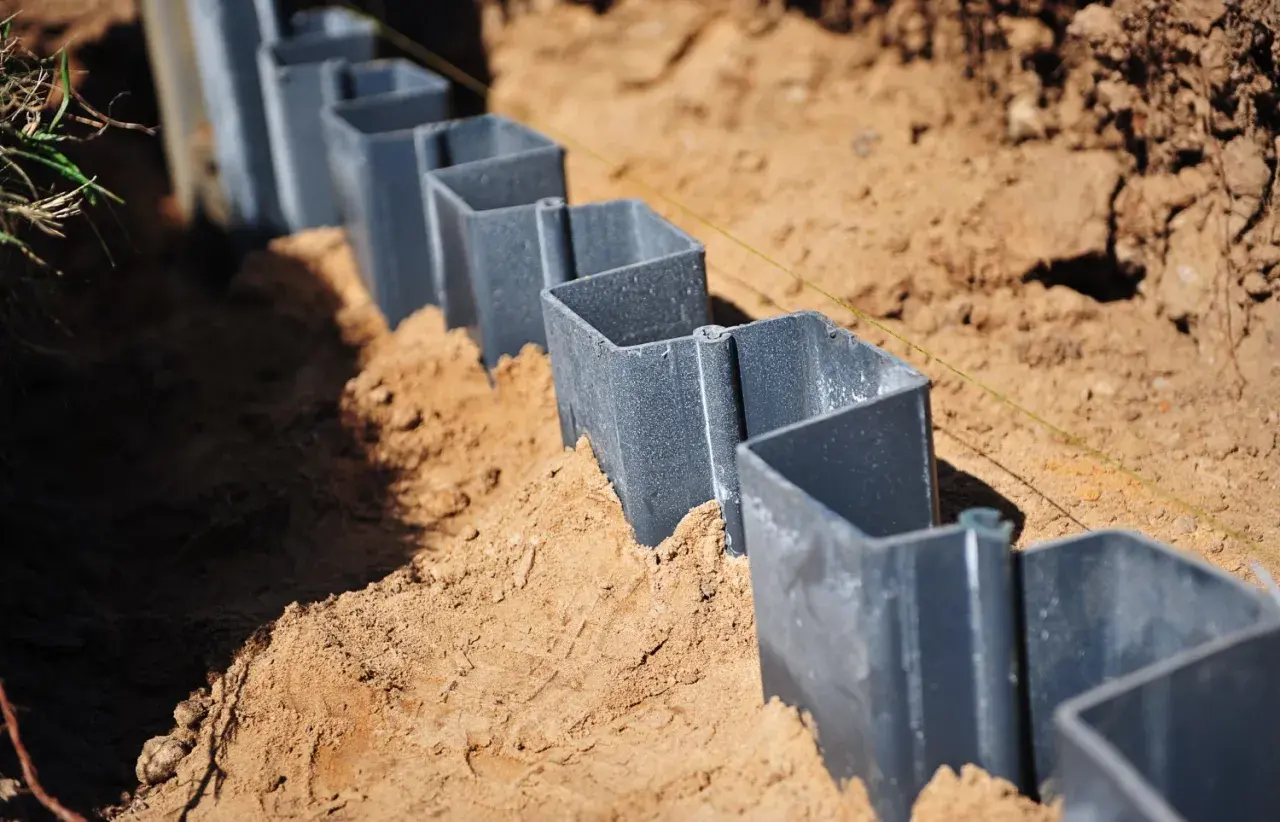

W praktyce patrzę na nie jak na stalową kurtynę wbitą w grunt. Każdy profil ma zamki, które łączą się z kolejnym elementem i tworzą ciągłą ścianę oporową. Taka obudowa przejmuje parcie gruntu, ogranicza osypywanie się ścian wykopu i w wielu sytuacjach zmniejsza dopływ wody gruntowej do strefy robót.

To rozwiązanie jest szczególnie użyteczne wtedy, gdy nie można pozwolić sobie na szerokie skarpowanie albo gdy obok wykopu stoją budynki, drogi, sieci albo inne obiekty wrażliwe na przemieszczenia. W odróżnieniu od prostych zabezpieczeń tymczasowych, stalowe profile dają przewidywalną geometrię i można je projektować zarówno jako obudowę czasową, jak i element stały. Właśnie tu tkwi ich siła: nie chodzi o sam materiał, tylko o to, że z wielu profili powstaje konstrukcja pracująca jak jednolita przegroda.

W praktyce najważniejsze są trzy rzeczy: długość zagłębienia w gruncie, sposób przenoszenia sił poziomych oraz szczelność zamków. Jeśli któryś z tych elementów jest źle dobrany, nawet solidny profil nie da oczekiwanego efektu. To dobry punkt wyjścia do zrozumienia, jak taka obudowa naprawdę pracuje.

Jak działa ścianka szczelna z punktu widzenia wykonawcy

Od strony wykonawczej liczy się nie tylko sam profil, ale cały układ: obrys wykopu, kolejność pogrążania, sposób usztywnienia i etapowanie robót ziemnych. Profile wprowadza się w grunt wzdłuż zaplanowanej linii, a ich zamki muszą zejść się szczelnie, żeby ściana pracowała jako jedna całość. Jeśli obudowa ma utrzymać większe parcie, stosuje się rozparcia wewnętrzne albo kotwy gruntowe, które przejmują część sił poziomych.

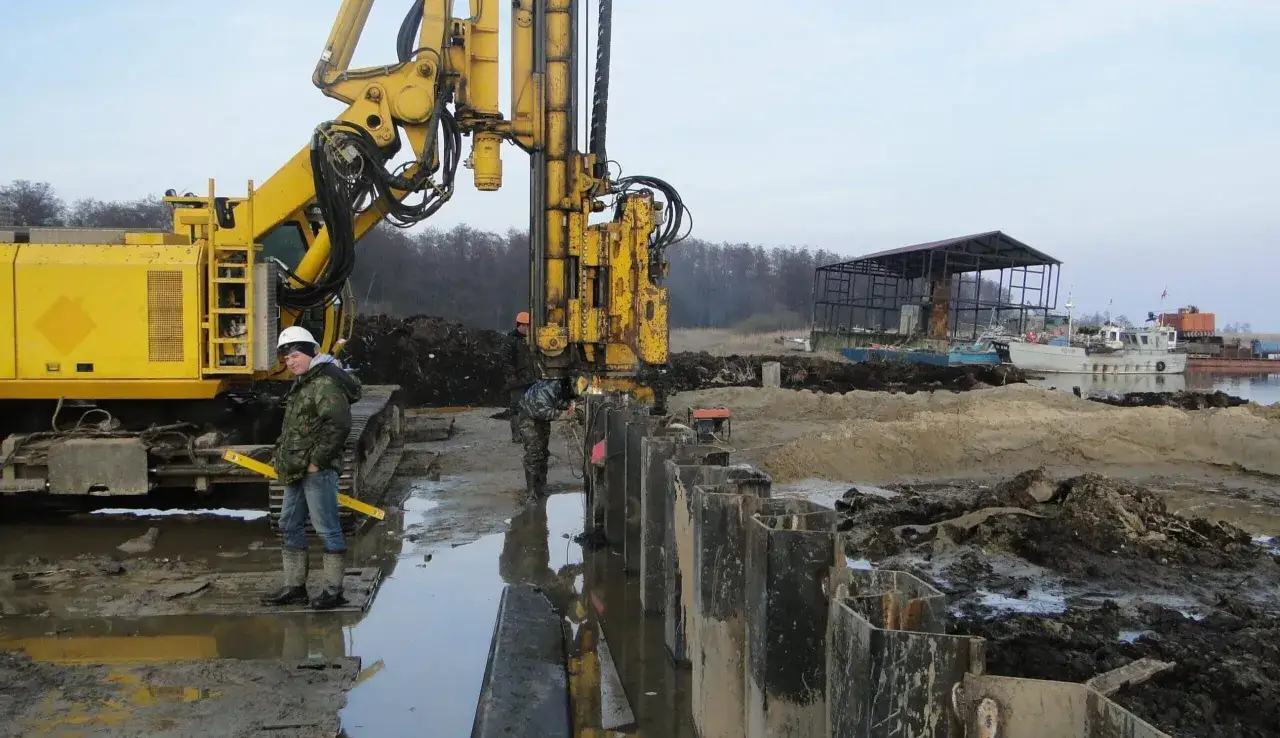

Najczęściej spotykam trzy sposoby montażu. Wbijanie jest szybkie i wydajne, ale generuje hałas oraz drgania. Wwibrowywanie sprawdza się podobnie, choć jego skuteczność zależy od warunków gruntowych. Wciskanie statyczne jest wolniejsze, lecz daje dużo większą kontrolę w sąsiedztwie istniejących budynków, instalacji i obiektów wrażliwych na drgania. Jeśli pracuję w zwartej zabudowie miejskiej, właśnie ten wariant bywa rozsądniejszy mimo wyższego kosztu organizacyjnego.

W praktyce nie ma tu miejsca na improwizację. Zbyt mała głębokość zagłębienia profili, zły rozstaw rozpór albo pominięcie wpływu wody gruntowej szybko prowadzą do ugięć, przecieków albo lokalnej utraty stateczności. Gdy ten mechanizm jest zrozumiany, łatwiej przejść do samego przebiegu robót.

Jak przebiega wykonanie obudowy krok po kroku

Najbezpieczniej myśleć o tym jako o procesie, a nie o jednorazowym wciśnięciu profili w ziemię. Dobrze zorganizowana budowa przechodzi przez kilka powtarzalnych etapów, które ograniczają ryzyko i pozwalają kontrolować geometrię wykopu.

1. Najpierw analizuję warunki gruntowo-wodne i sąsiedztwo inwestycji. Bez tego dobór technologii jest zgadywaniem.
2. Następnie projektuje się długość profili, sposób ich połączenia i metodę montażu. To tutaj zapada decyzja, czy lepsze będzie wbijanie, wciskanie czy technika mieszana.
3. Potem wytycza się obrys wykopu i przygotowuje prowadzenie pierwszych elementów, żeby ściana nie „uciekła” z osi.
4. Po pogrążeniu profili montuje się elementy usztywniające, jeśli są przewidziane w projekcie.
5. Dopiero później prowadzi się wykop warstwami, a nie do pełnej głębokości za jednym razem. To ważne, bo obudowa musi mieć czas i warunki, by pracować zgodnie z założeniami.
6. W trakcie robót kontroluje się przemieszczenia, poziom wody i stan zamków, a po zakończeniu konstrukcja jest wyciągana albo pozostaje jako element stały.

Ten etapowy tryb pracy jest w praktyce ważniejszy, niż wielu inwestorów zakłada. Najwięcej problemów widzę tam, gdzie ktoś chce „przyspieszyć” wykop, pomijając kontrolę lub kolejność robót. W geotechnice taki skrót zwykle nie wychodzi taniej. I właśnie dlatego warto porównać grodzice z innymi rozwiązaniami, zanim zapadnie decyzja o technologii.

Kiedy grodzice są lepsze od ścianki berlińskiej i ściany szczelinowej

Nie ma jednej technologii, która wygrywa wszędzie. Dla mnie decyzja zwykle sprowadza się do pytania: czy priorytetem jest szybkość, szczelność, ograniczenie drgań, czy może niski koszt mobilizacji? Dopiero potem patrzę na samą głębokość wykopu. Poniższe zestawienie dobrze pokazuje praktyczne różnice.

Jeśli zależy mi na szybkiej realizacji, możliwości odzysku profili i sprawnym zabezpieczeniu wykopu przy umiarkowanym ryzyku wodnym, grodzice są bardzo mocnym wyborem. Jeżeli jednak wykop jest głęboki, znajduje się blisko istniejących obiektów i trzeba niemal idealnie kontrolować odkształcenia, częściej wygrywa ściana szczelinowa. Z kolei ścianka berlińska bywa dobrym kompromisem, ale nie wtedy, gdy trzeba naprawdę dobrze odciąć wodę. Tę różnicę trzeba dobrze rozumieć przed wejściem na budowę.

Najczęstsze błędy, które podnoszą ryzyko i koszt robót

W mojej ocenie większość problemów nie wynika z samej technologii, tylko z błędów w założeniach. Najczęściej widzę pięć powtarzalnych potknięć.

• Zbyt płytkie zagłębienie profili - obudowa nie ma wtedy dość rezerwy nośności i zaczyna pracować nadmiernie.
• Brak prawidłowego rozparcia lub kotwienia - sama stal nie wystarcza, jeśli ściana ma przejąć duże parcie gruntu.
• Ignorowanie poziomu wody gruntowej - przy wodzie gruntowej liczy się szczelność zamków, sposób odwodnienia i kolejność robót.
• Zły dobór metody montażu - wbijanie przy wrażliwym otoczeniu potrafi narobić więcej szkód niż oszczędności.
• Brak monitoringu przemieszczeń - bez pomiarów trudno ocenić, czy obudowa pracuje zgodnie z projektem.

Do tego dochodzi jeszcze jeden błąd, bardziej finansowy niż techniczny: liczenie tylko kosztu samych profili. Tymczasem dochodzi transport, sprzęt, organizacja placu, odwodnienie, zabezpieczenie sąsiednich obiektów i ewentualny demontaż. Czasem tańsza oferta na papierze kończy się droższą budową w praktyce. To prowadzi wprost do najważniejszego pytania: co sprawdzić przed zamówieniem obudowy, żeby uniknąć przeróbek?

Co sprawdzić przed zamówieniem obudowy wykopu, żeby uniknąć przeróbek

Jeżeli miałbym wskazać tylko kilka rzeczy, od których zależy powodzenie całego rozwiązania, ustawiłbym je w takiej kolejności: grunt, woda, sąsiedztwo, technologia montażu i etapowanie robót. Dopiero na końcu patrzyłbym na sam profil. Stalowy element można dobrać i wymienić, ale błędnie rozpoznanych warunków już się nie cofnie.

• Sprawdź badania geotechniczne i rodzaj gruntu na całej długości wykopu.
• Oceń poziom wód gruntowych oraz to, czy potrzebne będzie odwodnienie.
• Zweryfikuj odległość od budynków, dróg, sieci i fundamentów sąsiednich obiektów.
• Ustal, czy obudowa ma być tymczasowa, czy pozostanie jako element stały.
• Dobierz metodę montażu pod kątem drgań, hałasu i dostępności sprzętu.
• Zaplanuj monitoring przemieszczeń, zwłaszcza przy zwartej zabudowie miejskiej.
• Uwzględnij logistykę wywozu urobku, miejsce na sprzęt i kolejność robót ziemnych.

Jeśli te punkty są dopięte przed wejściem ekipy w teren, grodzice przestają być problemem organizacyjnym, a stają się po prostu przewidywalnym elementem technologii. I to jest najuczciwsza odpowiedź, jaką można dać osobie planującej wykop: nie szukać „najmocniejszej” obudowy na ślepo, tylko dobrać rozwiązanie do gruntu, wody i otoczenia, bo właśnie tam rozstrzyga się skuteczność całej inwestycji.
