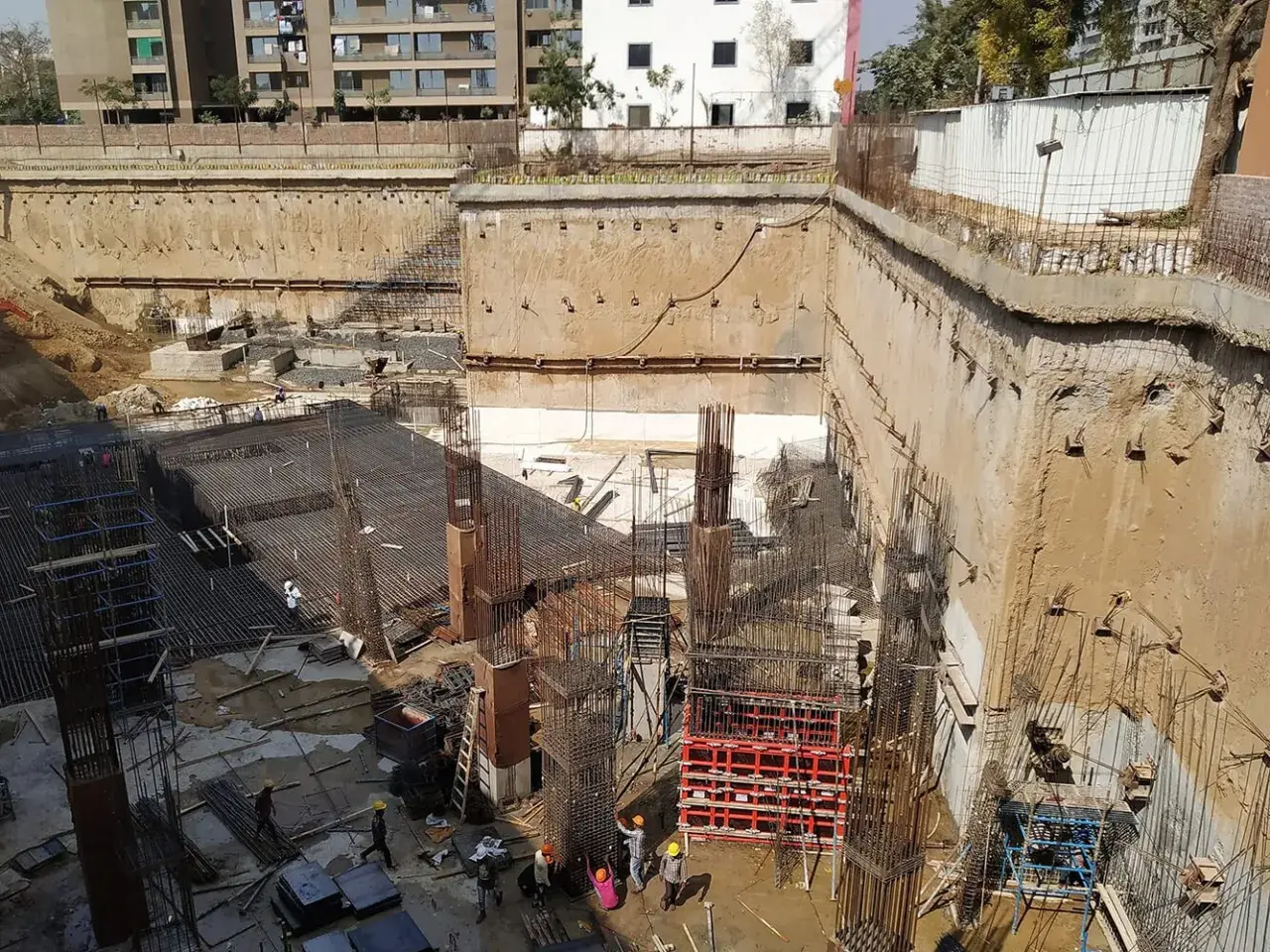

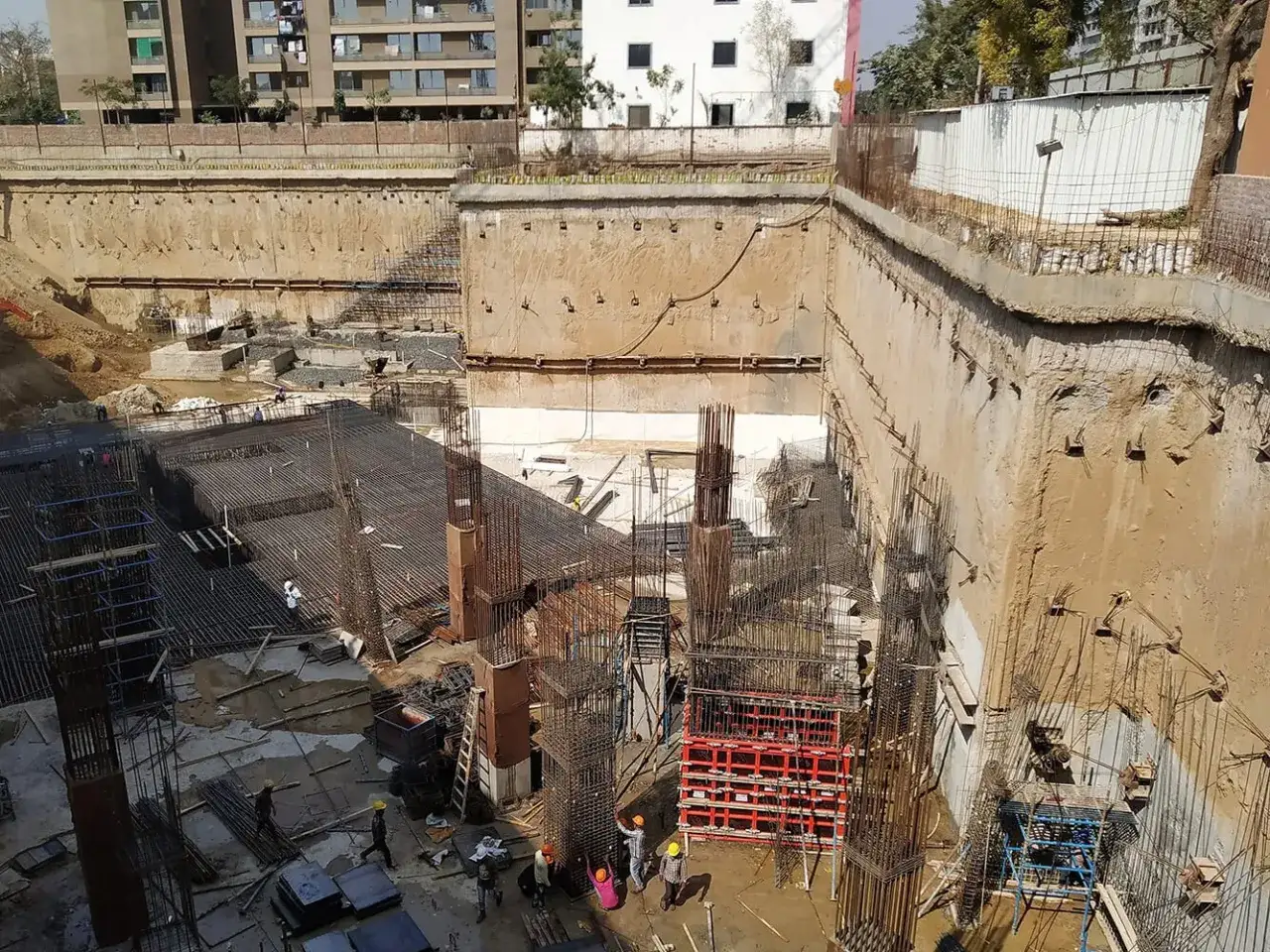

Ściana szczelinowa to jedno z tych rozwiązań, które w praktyce decydują o tym, czy głęboki wykop da się wykonać bezpiecznie, szczelnie i bez nadmiernej ingerencji w sąsiednie obiekty. W tym tekście pokazuję, jak taka konstrukcja powstaje, kiedy ma sens w budowie i remoncie, jakie parametry projektuje się najczęściej oraz co najczęściej przesądza o jej trwałości. To temat ważny zwłaszcza tam, gdzie trzeba połączyć nośność, ochronę przed wodą gruntową i kontrolę przemieszczeń gruntu.
Najważniejsze informacje o technologii, zanim wejdziesz w szczegóły
- To żelbetowa przegroda wykonywana w gruncie etapami, zwykle z użyciem zawiesiny bentonitowej jako stabilizacji wykopu.
- Najczęściej pracuje jako obudowa głębokiego wykopu, zewnętrzna ściana podziemia albo bariera ograniczająca przepływ wody.
- W praktyce w Polsce spotyka się zwykle grubości 60-80 cm, a w trudniejszych projektach także 100-150 cm.
- O jakości decydują: stateczność szczeliny, czystość dna, poprawne zbrojenie i betonowanie metodą kontraktorową.
- To rozwiązanie mocne, ale droższe i bardziej wymagające logistycznie niż lżejsze obudowy wykopu.
Jak powstaje ściana szczelinowa
Najpierw wyznacza się oś i geometrię przyszłej przegrody, a wzdłuż niej wykonuje się murki prowadzące - niskie, żelbetowe elementy, które porządkują geometrię i ułatwiają utrzymanie pionu. Dopiero potem w gruncie formuje się wąską szczelinę, odcinek po odcinku, tak aby ściany wykopu nie osunęły się przed betonowaniem.
Stabilizacja wykopu jest ważniejsza, niż wygląda na papierze
W trakcie drążenia szczeliny przestrzeń wypełnia zawiesina stabilizująca, najczęściej bentonitowa. Jej zadanie jest proste do opisania, ale krytyczne w skutkach: ma utrzymać stateczność ścian wykopu i ograniczyć napływ gruntu oraz wody. Jeśli ten etap zostanie potraktowany pobieżnie, później nie da się już tego „nadrobić” samą ilością betonu.
Zbrojenie wprowadza się przed betonowaniem
Po osiągnięciu projektowanej głębokości szczelinę oczyszcza się z urobku i osadu, a następnie opuszcza się kosz zbrojeniowy. To właśnie on odpowiada za pracę konstrukcji na zginanie i przenoszenie obciążeń poziomych. W przypadku większych obciążeń albo większych głębokości zbrojenie bywa bardzo masywne, dlatego logistyka transportu i montażu ma tu realne znaczenie.
Betonowanie odbywa się od dna ku górze
Beton podaje się rurą zanurzoną do dna szczeliny, czyli metodą kontraktorową. Dzięki temu mieszanka wypiera zawiesinę stabilizującą i stopniowo wypełnia całą przestrzeń bez rozsegregowania. To etap, na którym nie ma miejsca na przypadkowość: zbyt szybkie tempo, przerwy w dostawie albo źle dobrana konsystencja betonu potrafią zniszczyć efekt całej operacji.
W praktyce jedna sekcja ma zwykle kilka metrów długości, a dokładny podział zależy od sprzętu, warunków gruntu i projektu. I właśnie dlatego dalej warto przejść od samego procesu do pytania, gdzie ta technologia daje największy sens.
Kiedy stosuje się tę technologię w budowie i remoncie
Najczęściej sięga się po nią tam, gdzie wykop jest głęboki, a otoczenie nie daje dużego marginesu błędu. Chodzi przede wszystkim o śródmiejskie inwestycje, podziemne garaże, stacje i komory techniczne, zbiorniki retencyjne, a także obiekty, które trzeba realizować tuż obok istniejącej zabudowy. W takich warunkach zwykła obudowa wykopu bywa po prostu za słaba albo zbyt ryzykowna.
- Gęsta zabudowa miejska - ograniczenie przemieszczeń gruntu ma tu duże znaczenie, bo sąsiednie fundamenty są często bardzo blisko.
- Wysoki poziom wód gruntowych - przegroda może pełnić funkcję odcinającą lub ograniczającą napływ wody.
- Duża głębokość podziemia - gdy projekt obejmuje kilka kondygnacji podziemnych, sztywna obudowa daje większe bezpieczeństwo.
- Modernizacja i remont - przy pogłębianiu piwnic, wykonywaniu nowych podziemi pod istniejącym obiektem albo zabezpieczaniu fundamentów sąsiednich budynków.
To rozwiązanie jest szczególnie cenne wtedy, gdy jedna konstrukcja ma spełniać kilka ról jednocześnie: ma utrzymać wykop, ograniczyć wodę i stać się finalną ścianą podziemia. Właśnie ta wielofunkcyjność często przesądza o wyborze, ale dopiero parametry techniczne pokazują, jak duże są możliwości tej metody.
Jakie parametry najczęściej projektuje się w praktyce
W polskich realizacjach najczęściej spotyka się grubości 60-80 cm, choć przy większych obciążeniach albo bardziej wymagających warunkach stosuje się również 100, 120, a nawet 150 cm. Głębokości rzędu 40-50 m nie są dziś niczym wyjątkowym, ale każdy kolejny metr bardziej obciąża projekt geotechniczny, sprzęt i kontrolę wykonania.
| Parametr | Typowy zakres lub praktyka | Co to oznacza dla inwestycji |
|---|---|---|
| Grubość | 60-80 cm, lokalnie 100-150 cm | Im większa grubość, tym większa sztywność i nośność, ale też wyższy koszt i większe wymagania sprzętowe |
| Głębokość | Najczęściej kilkanaście do 50 m | Wraz z głębokością rośnie znaczenie rozpoznania geotechnicznego i kontroli stateczności szczeliny |
| Długość sekcji | Zwykle ok. 2,5-3,4 m zależnie od chwytaka | Wpływa na tempo robót, liczbę połączeń i logistykę betonowania |
| Funkcja | Nośna, oporowa, wodoodporna lub łączona | Jedna technologia może zastąpić kilka oddzielnych elementów konstrukcji |
Warto też pamiętać o zbrojeniu. W ekranach przeciwfiltracyjnych bywa ono ograniczone, ale w typowych podziemiach obiektów kubaturowych używa się pełnowartościowych koszy zbrojeniowych. To właśnie dobór zbrojenia, a nie sam beton, decyduje o tym, jak konstrukcja zachowa się pod obciążeniem poziomym i w czasie odkrywania kolejnych poziomów wykopu.
Co decyduje o szczelności i trwałości
W tej technologii nie ma jednego „magicznego” elementu. Dobra ściana powstaje z kilku rzeczy zrobionych poprawnie po kolei: stabilnej szczeliny, czystego dna, poprawnie ustawionego zbrojenia i betonu podanego bez przerwy. Gdy jeden z tych etapów zawodzi, problem zwykle wychodzi dopiero później - najczęściej w postaci lokalnych przecieków, osłabienia strefy przy połączeniu albo zbyt dużych przemieszczeń ściany.
Jakość zawiesiny stabilizującej ma realny wpływ na efekt
Zawiesina nie może być ani za ciężka, ani zbyt rozrzedzona. W praktyce kontroluje się jej gęstość, lepkość i zawartość drobnych cząstek, bo od tego zależy, czy ściany szczeliny utrzymają się w czasie drążenia. To jest moment, w którym na budowie przegrywa się więcej projektów niż w czasie samego betonowania.
Połączenia między sekcjami są newralgiczne
Najwięcej uwagi poświęca się stykowi między panelami, bo właśnie tam najłatwiej o nieszczelność. Jeśli połączenie nie zostanie dobrze ukształtowane, później woda znajdzie najkrótszą drogę. Z tego powodu tak ważne są prowadzenie robót w odpowiedniej sekwencji, czystość krawędzi oraz właściwe przygotowanie złącza przed kolejnym etapem.
Przeczytaj również: Dach jednospadowy - budowa, koszt, błędy. Czy warto?
Beton musi mieć właściwą urabialność
Mieszanka nie jest zagęszczana w klasyczny sposób, więc nie może być „za sztywna”. Potrzebuje takiej konsystencji, żeby bez problemu wypierać zawiesinę stabilizującą i dokładnie wypełnić cały przekrój. W praktyce zbyt twardy beton to proszenie się o pustki i nieciągłości, nawet jeśli formalnie spełnia wymagania wytrzymałościowe.
Jeżeli do tego dochodzi kontrola pionowości, monitoring przemieszczeń i dokumentacja powykonawcza, ryzyko błędów spada wyraźnie. I to prowadzi do kolejnego pytania: czy zawsze warto wybierać tak ciężkie rozwiązanie, skoro istnieją prostsze obudowy wykopu?
Porównanie z innymi sposobami obudowy wykopu
Nie każdy wykop wymaga tak zaawansowanej technologii. Czasem lepszym wyborem jest palisada, grodzice stalowe albo lżejsza obudowa tymczasowa. Ja patrzę na to przede wszystkim przez pryzmat głębokości wykopu, sąsiedztwa zabudowy, wody gruntowej i tego, czy przegroda ma zostać w obiekcie na stałe.
| Rozwiązanie | Największe zalety | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Ściany szczelinowe | Duża sztywność, dobra szczelność, możliwość pracy jako element docelowy | Wysoki koszt, skomplikowana organizacja robót, potrzeba specjalistycznego sprzętu | Głębokie wykopy, wysoki poziom wód, zwarte centrum miasta, podziemia budynków |
| Palisada z pali | Dobra dostępność wykonawców, większa elastyczność przy średnich głębokościach | Zwykle mniejsza sztywność i szczelność niż w ścianach ciągłych | Średnie wykopy, gdy wymagania wodne nie są skrajne |
| Grodzice stalowe | Szybki montaż, dobre rozwiązanie tymczasowe | Ograniczona sztywność, gorsza praca akustyczna i drganiowa w niektórych gruntach | Obudowy tymczasowe, krótsze harmonogramy, mniej wrażliwe otoczenie |
Wniosek jest prosty: jeśli projekt jest głęboki, trudny wodnie i ciasny przestrzennie, cięższa technologia wygrywa funkcjonalnością. Jeśli warunki są łagodniejsze, płacenie za pełną klasę rozwiązania bywa niepotrzebne. I właśnie dlatego przed rozpoczęciem robót warto chłodno ocenić nie tylko projekt, ale też wykonawcze ryzyka.
Na co zwracam uwagę przy odbiorze i planowaniu robót
W praktyce największe problemy nie wynikają z samej idei rozwiązania, tylko z niedoszacowania warunków gruntowych i organizacyjnych. Zanim zacznie się wiercić czy chwytać grunt, trzeba mieć pewność, że projekt uwzględnia realny poziom wód, warstwowanie gruntu, obciążenia od sąsiednich obiektów i miejsce na sprzęt. Bez tego nawet dobrze zaprojektowana przegroda może pracować gorzej, niż powinna.
- Rozpoznanie geotechniczne - bez dobrych badań gruntu trudno dobrać grubość, głębokość i sposób kotwienia.
- Etapowanie robót - kolejność sekcji i tempo betonowania muszą być dopasowane do sprzętu oraz logistyki dostaw.
- Monitoring - pomiary przemieszczeń, osiadań i poziomu wody pozwalają reagować, zanim pojawi się awaria.
- Kontrola zawiesiny - parametry bentonitu albo polimeru trzeba sprawdzać nie „od święta”, tylko regularnie.
- Odbiór połączeń - styk między panelami to miejsce, które powinno być sprawdzone szczególnie dokładnie.
- Dokumentacja powykonawcza - przy głębokich podziemiach nie jest dodatkiem, tylko elementem bezpieczeństwa i odpowiedzialności.
Na koszt najmocniej wpływają głębokość, grubość, liczba paneli, poziom wody gruntowej i potrzeba dodatkowego podparcia w postaci kotew lub rozpór. W praktyce to właśnie te elementy decydują, czy technologia jest ekonomicznie uzasadniona, czy tylko imponująca na etapie projektu. Dlatego planowanie zaczyna się nie od sprzętu, ale od uczciwej oceny warunków na działce.
Co z tego naprawdę wynika dla projektów podziemnych
Jeśli miałbym zamknąć ten temat w jednym zdaniu, powiedziałbym tak: dobrze zaprojektowana i poprawnie wykonana przegroda daje bardzo dużą kontrolę nad wykopem, ale wymaga dyscypliny na każdym etapie. To nie jest technologia do „odfajkowania”, tylko do prowadzenia z pełnym nadzorem geotechnicznym, technologicznym i jakościowym.
Największą wartość daje tam, gdzie trzeba połączyć kilka funkcji naraz: zabezpieczenie wykopu, ograniczenie napływu wody i stworzenie docelowej ściany podziemia. Jeśli inwestycja ma być bezpieczna w zwartej zabudowie, to właśnie taka logika projektowa zwykle robi największą różnicę. I to jest w tej technologii najcenniejsze: nie tylko siła konstrukcji, ale też jej rola w całym układzie podziemnym.
