W płycie fundamentowej stal nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który decyduje o tym, jak konstrukcja zniesie obciążenia, pracę gruntu i rysy skurczowe. Opisuję tutaj jak powinien wyglądać układ prętów, gdzie potrzebne są strefy dozbrojenia, jak pilnować otuliny i co sprawdzić przed betonowaniem, żeby nie poprawiać błędów po fakcie. To temat ważny zwłaszcza przy domach jednorodzinnych, bo drobne odstępstwa od projektu potrafią wrócić po kilku miesiącach.
Najważniejsze rzeczy, które trzeba ustawić dobrze przed betonowaniem
- Układ prętów zawsze wynika z projektu konstrukcyjnego, a nie z „praktyki ekipy”.
- W domach jednorodzinnych najczęściej spotyka się dwie warstwy zbrojenia oraz lokalne wzmocnienia przy krawędziach, narożach i pod ścianami nośnymi.
- Otulina, czyli warstwa betonu nad stalą, zwykle ma około 5 cm i musi być utrzymana przez dystanse.
- Podłoże pod płytę trzeba zagęścić warstwami, bo nawet dobre pręty nie uratują słabej podbudowy.
- Betonowanie i pielęgnacja świeżego betonu są tak samo ważne jak samo wiązanie stali.
Po co stal w płycie fundamentowej robi tak dużą różnicę
Patrzę na to tak: płyta ma rozłożyć ciężar budynku na większą powierzchnię, ale sama betonowa masa nie radzi sobie dobrze z rozciąganiem. Stal przejmuje rozciąganie, które pojawia się przy nierównomiernym osiadaniu gruntu, przy pracy naroży i przy skurczu betonu w pierwszych tygodniach po wylaniu. Bez niej płyta może dalej „stać”, ale zaczyna pracować mniej przewidywalnie, a rysy pojawiają się szybciej i w miejscach, których nie było widać na projekcie.
To właśnie dlatego nie traktuję zbrojenia jak dodatku do betonu. Dobrze zaprojektowana płyta pomaga przenieść obciążenia z domu na grunt równomiernie, ale tylko wtedy, gdy układ prętów odpowiada realnym siłom w konstrukcji. W praktyce najlepiej działa połączenie trzech rzeczy: sensownego projektu, poprawnie przygotowanego podłoża i starannego montażu stali. Jeśli któryś z tych elementów kuleje, reszta po prostu ma trudniej.
W kolejnej części pokazuję, jak ten układ wygląda w praktyce, bo to właśnie tam najczęściej zaczynają się kosztowne pomyłki.

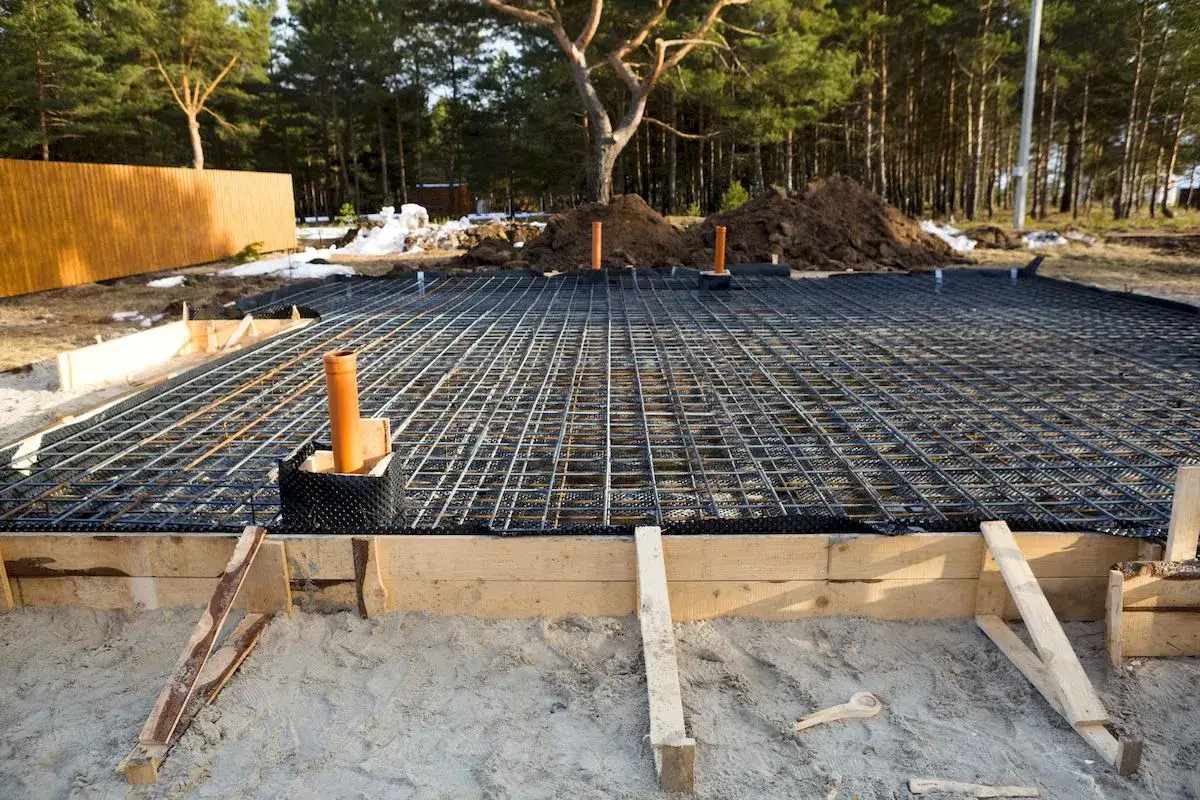

Jak wygląda poprawny układ prętów i stref wzmacnianych
W domach jednorodzinnych najczęściej spotyka się układ krzyżowy, czyli siatkę prętów prowadzoną w dwóch kierunkach. Nie chodzi jednak o samo „położenie stali”, tylko o to, żeby płyta miała odpowiednią pracę w całej powierzchni i dodatkowe wsparcie tam, gdzie obciążenia są większe. W praktyce widuję rozwiązania z prętami o średnicy 10-12 mm i rozstawem rzędu 10-20 cm, ale to nadal tylko punkt wyjścia, bo finalny układ zawsze musi wynikać z obliczeń.
Najważniejsze strefy, które zwykle wymagają większej uwagi, to obrzeża, naroża, miejsca pod ścianami nośnymi, lokalne pogrubienia i obszary wokół otworów instalacyjnych. Tam płyta nie pracuje równomiernie, więc sam „jednolity dywan” z prętów bywa niewystarczający. Dobrze widać to przy narożach: jeśli zabraknie ciągłości albo dozbrojenia ukośnego, naprężenia chętnie szukają sobie słabszego punktu.
| Strefa płyty | Co zwykle się sprawdza | Dlaczego to ma znaczenie |
|---|---|---|
| Środek pola | Równy układ dolnej i górnej siatki | Przenosi podstawowe obciążenia i ogranicza rysy skurczowe |
| Krawędzie | Dodatkowe pręty obwodowe lub lokalne pogrubienie | Obrzeża najczęściej szybciej reagują na pracę gruntu |
| Naroża | Pręty ukośne i zachowanie ciągłości zbrojenia | Narożnik pracuje inaczej niż środkowa część płyty |
| Pod ścianami nośnymi | Wzmocnienie liniowe albo żebro | Tu skupia się ciężar całej kondygnacji lub dachu |
Nie przesadzam ze stłaczaniem prętów jeden obok drugiego. Zbyt gęsty układ utrudnia zawibrowanie betonu, a wtedy zamiast solidnego elementu dostaje się miejsca słabo wypełnione i trudne do naprawy. O miejscach łączeń prętów też nie decyduje przypadek: zakłady planuje się z wyprzedzeniem, bo nie powinny wypadać tam, gdzie płyta i tak jest najbardziej obciążona. To dobry moment, by przejść do podłoża i otuliny, bo nawet najlepszy schemat stali nie zadziała, jeśli montaż nie utrzyma geometrii.
Jak przygotować podłoże, dystanse i otulinę
Pod płytą fundamentową nie chcę widzieć improwizacji. Podbudowa musi być nośna, równa i dobrze zagęszczona, zwykle warstwami po 20-30 cm, bo pojedyncza gruba warstwa wygląda szybko, ale pracuje gorzej. Jeśli projekt przewiduje pospółkę, kruszywo lub inną warstwę wyrównującą, trzeba ją rozłożyć zgodnie z dokumentacją i dopilnować zagęszczenia, zanim na plac wejdzie zbrojenie. W praktyce to właśnie ten etap decyduje, czy płyta będzie oparta na stabilnym podłożu, czy na czymś, co tylko sprawia takie wrażenie.
Otulina to po prostu warstwa betonu, która oddziela stal od środowiska zewnętrznego. Chroni zbrojenie przed korozją i wysoką temperaturą w razie pożaru, a także pomaga betonie współpracować ze stalą jako jeden element. Przy fundamentach najczęściej pilnuje się otuliny rzędu 5 cm, ale ja zawsze podkreślam jedno: nie mierzy się jej „na oko”. Trzeba ją utrzymać dystansami, podkładkami z tworzywa albo betonowymi i kontrolować także wtedy, gdy ekipa zaczyna chodzić po rozłożonej siatce.
Tu najczęściej pojawiają się proste, ale kosztowne błędy. Kawałek cegły pod prętem, styropian w roli podkładki albo przypadkowe przesunięcie siatki przy wiązaniu potrafią zepsuć całą geometrię. Ja zawsze wolę poświęcić dodatkowe kilkanaście minut na sprawdzenie dystansów niż później tłumaczyć, dlaczego stal leży zbyt blisko gruntu albo zbyt wysoko w przekroju. Jeśli grunt jest wilgotny albo agresywny chemicznie, projekt może wymagać większej ochrony stali, więc tym bardziej nie warto skracać tego etapu. Następny krok jest już logiczny: montaż trzeba prowadzić w odpowiedniej kolejności, żeby nie walczyć z własnym chaosem.
Kolejność robót, która ogranicza poprawki i nerwy
Najczyściej wychodzi mi układ, w którym każda warstwa ma swoje miejsce i nie wraca się do niej bez potrzeby. Najpierw weryfikuję geotechnikę i projekt, potem przygotowuję podłoże, a dopiero później wchodzi stal. Jeśli instalacje, przepusty i uziom fundamentowy mają być w płycie, trzeba je zgrać zanim wszystko zostanie przykryte betonem, bo późniejsze „dopieszczenie” otworów kończy się zwykle niepotrzebnym kuciem albo cięciem zbrojenia.
- Sprawdzam dokumentację i dokładne rzędne posadowienia.
- Układam i zagęszczam podbudowę zgodnie z projektem.
- Wykonuję warstwy izolacyjne i ustawiam dystanse.
- Mocuję dolną siatkę, a potem elementy lokalnego dozbrojenia.

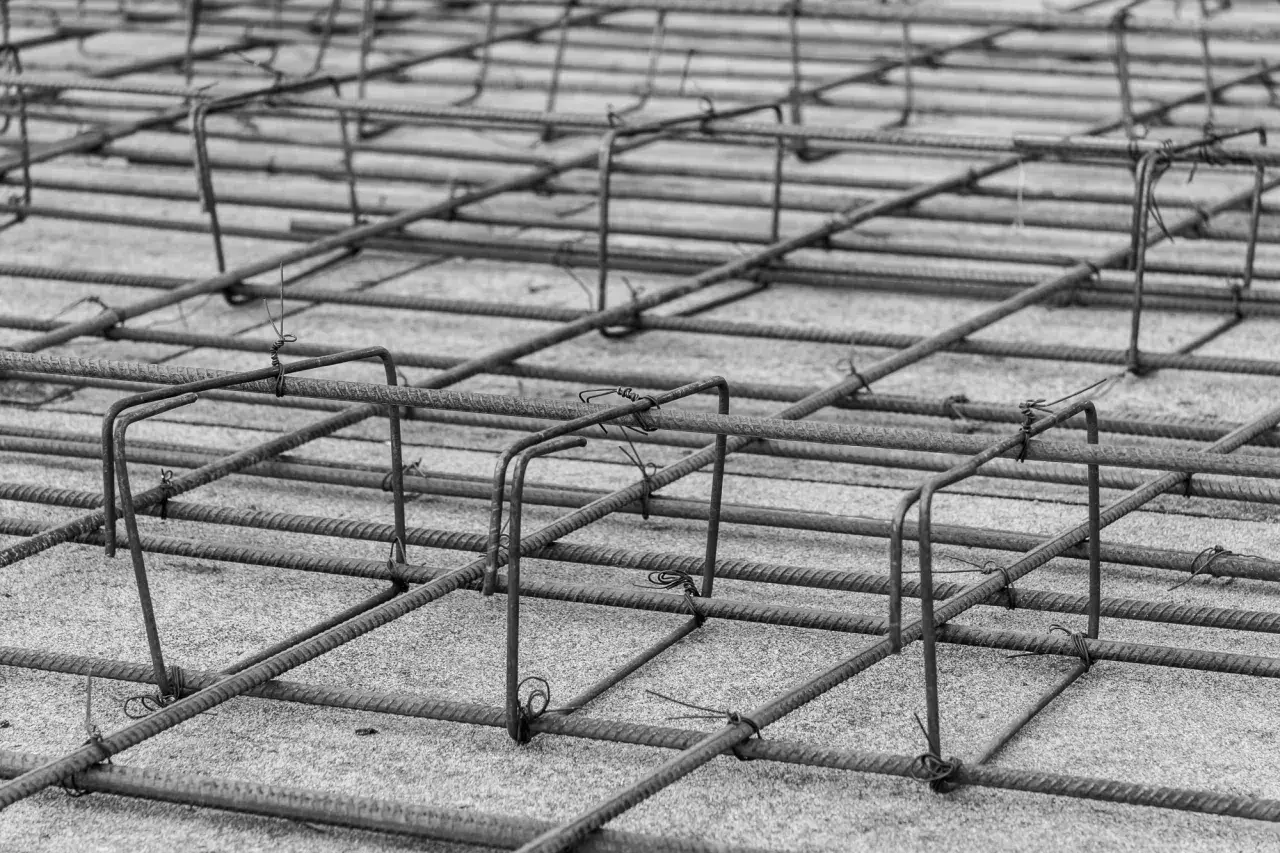

- Zakładam górną warstwę zbrojenia na kobyłkach lub innych podpórkach.
- Robię odbiór przed betonowaniem i dopiero wtedy zamawiam mieszankę.
- Betonuję bez zbędnych przerw, odpowiednio zagęszczam mieszankę i dbam o pielęgnację świeżego betonu.
Pręty wiążę drutem wiązałkowym, ale nie traktuję go jak elementu nośnego. Jeśli zbrojenie ma zostać na miejscu, musi je trzymać odpowiedni układ dystansów, a nie samo „przytrzymanie ręką” podczas montażu. Przy domu jednorodzinnym samo przygotowanie podłoża i montaż stali zajmuje zwykle kilka dni, ale to nie jest etap, na którym warto się spieszyć. Najbardziej newralgiczne są pierwsze 7 dni po betonowaniu, bo wtedy beton najszybciej traci wodę i łatwo łapie rysy skurczowe. Skoro kolejność jest już jasna, czas wskazać błędy, które widuję najczęściej i które później najtrudniej naprawić.
Najczęstsze błędy, które wychodzą dopiero po zalaniu
Najbardziej kosztują mnie w pamięci nie spektakularne awarie, tylko te małe odstępstwa, które na budowie wydają się „do przejścia”. Później jednak okazuje się, że płyta pracuje inaczej niż planowano. W praktyce najczęściej trafiam na kilka powtarzalnych błędów:
- za mała otulina, bo zbrojenie opierało się na przypadkowych elementach zamiast na dystansach;
- brak wzmocnienia w narożach i pod ścianami nośnymi;
- przesunięcie siatki podczas chodzenia po niej albo podczas betonowania;
- zbyt małe zakłady lub nieprawidłowe łączenie prętów;
- betonowanie w zbyt dużych przerwach, przez co powstają osłabione strefy robocze;
- brak pielęgnacji świeżego betonu, zwłaszcza przy wietrze i słońcu.
Każdy z tych błędów ma inny skutek, ale wspólny mianownik jest prosty: płyta przestaje pracować tak, jak zakładał projekt. Rysy skurczowe, lokalne osiadania, miejscowe spękania przy krawędziach czy problemy z warstwami wykończeniowymi zwykle nie biorą się z jednego wielkiego potknięcia, tylko z kilku drobnych zaniedbań. Właśnie dlatego dobrze jest wiedzieć, kiedy klasyczne pręty mogą być uzupełnione innym rozwiązaniem, a kiedy nie ma sensu oszczędzać na układzie zbrojenia.
Kiedy same pręty to za mało i warto myśleć szerzej
Nie mam zwyczaju traktować stali jako jedynego lekarstwa na każdy problem. Jeśli grunt jest słabszy, obciążenia są większe albo budynek ma nietypowy rzut, projektant może zaproponować pogrubienia, żebra, lokalne podciągi albo dodatkowe strefy dozbrojenia. To nie jest „przerost formy nad treścią”, tylko normalna reakcja na warunki, które wykraczają poza standardowy dom na prostym terenie.
Coraz częściej pojawia się też zbrojenie rozproszone, czyli włókna dodawane do betonu. Dobrze ograniczają rysy skurczowe i mogą uprościć wykonanie, ale nie traktuję ich jak automatycznego zamiennika tradycyjnej siatki. Sprawdzają się wtedy, gdy projekt to przewiduje, mieszanka jest do tego dobrana, a konstruktor policzył cały układ, a nie tylko „zredukował stal”. W przeciwnym razie oszczędność bywa pozorna.Najuczciwsza zasada jest prosta: jeśli chcesz ograniczać ilość stali, robi się to na etapie obliczeń, a nie na placu budowy. W praktyce najbardziej liczy się to, czy płyta ma dobrze przenosić obciążenia i czy wszystkie strefy pracują razem. A zanim beton ruszy na plac, zostaje jeszcze jeden filtr, który sam sobie zawsze robię.
Co sprawdzam przed odbiorem zbrojenia, zanim przyjedzie beton
Gdybym miał zostawić jedną praktyczną listę dla wykonawcy albo inwestora, wyglądałaby tak:
- czy średnice i rozstaw prętów zgadzają się z projektem;
- czy siatka nie leży na izolacji, gruncie ani przypadkowych podkładkach;
- czy otulina ma realnie utrzymane około 5 cm i nigdzie nie znika przy krawędziach;
- czy naroża, obrzeża i miejsca pod ścianami mają dodatkowe dozbrojenie;
- czy przepusty instalacyjne, tuleje i ewentualny uziom są już na swoim miejscu;
- czy zbrojenie da się jeszcze poprawnie zabetonować, czyli czy nie jest zbyt gęste i zablokowane.
Jeśli te punkty są domknięte, betonowanie przestaje być ryzykownym momentem, a staje się po prostu kolejnym etapem dobrze przygotowanej roboty. I właśnie tak powinno wyglądać solidne wykonanie płyty: bez improwizacji, bez skrótów i bez wiary, że stal da się później „nadrobić” tynkiem albo posadzką.
