W instalacjach elektrycznych oznaczenie stopnia ochrony mówi więcej, niż wielu wykonawców zakłada na pierwszy rzut oka. W przypadku IP20 chodzi o ochronę przed dotykiem palcem i małymi ciałami stałymi, ale bez zabezpieczenia przed wodą, dlatego ten standard dobrze sprawdza się w suchych wnętrzach, a zupełnie zawodzi tam, gdzie pojawia się wilgoć, para albo rozbryzgi. Poniżej rozbieram to na praktyczne decyzje: co naprawdę oznacza taki zapis, gdzie można go bezpiecznie stosować i kiedy lepiej od razu sięgnąć po wyższą klasę.
Najważniejsze informacje o IP20
- Pierwsza cyfra oznacza ochronę przed ciałami stałymi, a „2” w praktyce daje ochronę przed dotykiem palcem i przedmiotami większymi niż 12,5 mm.
- Druga cyfra „0” oznacza brak ochrony przed wodą, więc obudowa nie jest przeznaczona do pracy w wilgoci, przy zachlapaniu ani na zewnątrz.
- Ten stopień ochrony najlepiej pasuje do suchych pomieszczeń, szaf sterowniczych, rozdzielnic wewnętrznych i osprzętu ukrytego w większej obudowie.
- IP20 nie zastępuje klasy ochronności, uziemienia ani zabezpieczeń przeciwporażeniowych.
- Jeśli w grę wchodzi para, pył, mycie albo przypadkowy kontakt z wodą, zwykle trzeba wybrać wyższy poziom ochrony.
Jak czytać oznaczenie IP20 w praktyce
Ja zawsze czytam ten zapis od środowiska pracy, nie od samej liczby. Kod IP opisuje obudowę lub osłonę urządzenia, czyli to, jak dobrze broni się ona przed wnikaniem ciał stałych i wody, a nie ogólną „odporność” całego sprzętu na wszystko, co może się wydarzyć na budowie czy w instalacji.
Pierwsza cyfra 2
Cyfra 2 oznacza ochronę przed przedmiotami większymi niż 12,5 mm, czyli w praktyce przed dotykiem palcem lub podobnym elementem. To ważne, bo wiele urządzeń z takim oznaczeniem może być bezpieczne w dotyku z przodu, ale nadal nie jest szczelne na kurz, opiłki czy drobne zanieczyszczenia.
Przeczytaj również: Fotowoltaika - jak uniknąć błędów? Projekt, montaż, koszty
Druga cyfra 0
Cyfra 0 mówi wprost: brak ochrony przed wodą. Nie chodzi tylko o zalanie, ale też o rozbryzgi, skraplanie i długotrwałą wilgoć. Jeśli urządzenie ma pracować tam, gdzie pojawia się para, kondensacja albo mycie na mokro, ten stopień ochrony zwykle nie wystarczy.
Warto też pamiętać o jednej rzeczy, którą łatwo przeoczyć na etapie projektu: IP20 dotyczy konkretnego wykonania obudowy, a nie „magicznej cechy” całej instalacji. Ten sam aparat może być dopuszczalny wewnątrz szafy sterowniczej, ale już nie jako samodzielny element w pomieszczeniu narażonym na wilgoć. To prowadzi prosto do pytania, gdzie taki poziom ochrony ma realny sens.
Gdzie taki stopień ochrony ma sens
IP20 najczęściej spotykam tam, gdzie środowisko jest przewidywalne: sucho, czysto i bez bezpośredniego kontaktu z wodą. W praktyce chodzi o miejsca, w których urządzenie pracuje wewnątrz dodatkowej osłony albo w pomieszczeniu technicznym o stabilnych warunkach.

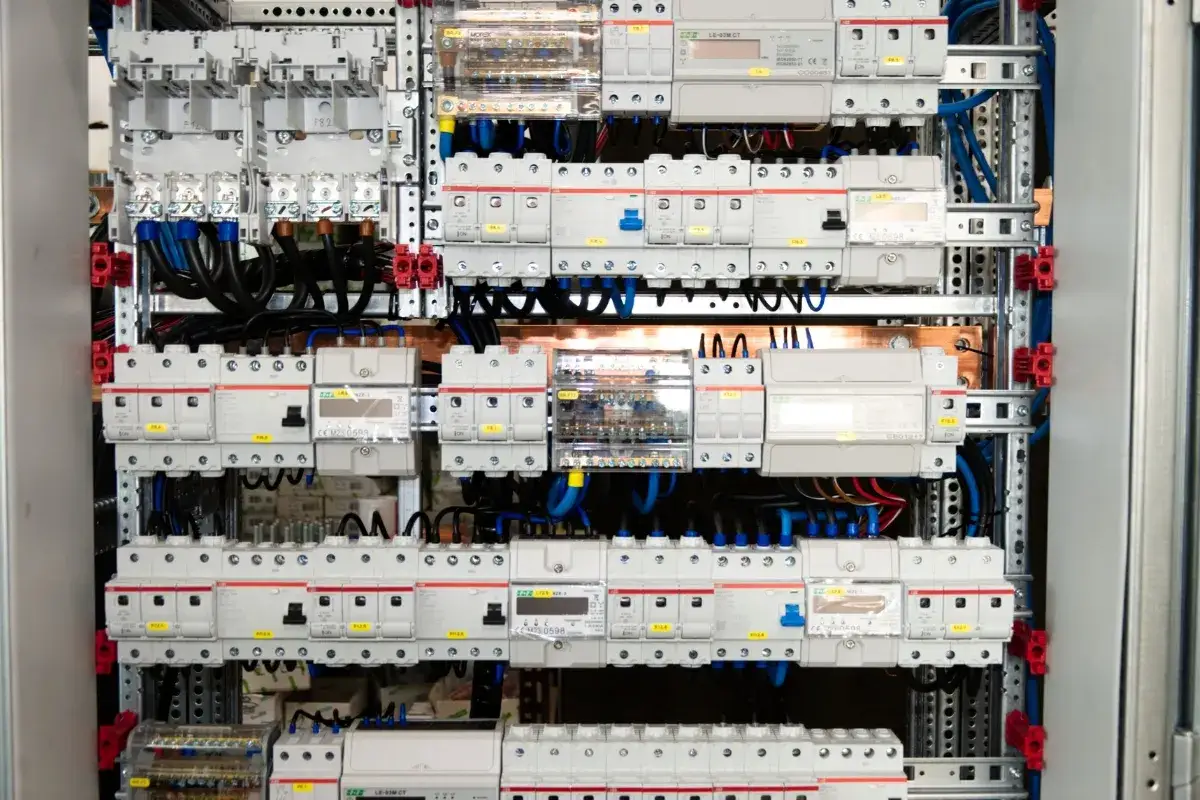

- Rozdzielnice i szafy sterownicze w suchych pomieszczeniach, gdzie dostęp do elementów czynnych jest ograniczony przez zabudowę.
- Automatyka budynkowa i moduły na szynie DIN, jeśli pracują wewnątrz zamkniętej obudowy.
- Oprawy i elementy oświetlenia wewnętrznego, które nie są narażone na zachlapanie ani intensywne osadzanie pyłu.
- Zasilacze i drobne urządzenia elektroniczne montowane w szafach lub wewnątrz większych obudów maszyn.
- Elementy serwisowe w maszynach, ale tylko wtedy, gdy sama maszyna zapewnia dodatkową ochronę przed środowiskiem.
Przy doborze nie patrzę wyłącznie na sam aparat, tylko na całość układu. Jeśli urządzenie z IP20 trafia do wnętrza dobrze zamkniętej rozdzielnicy, to jego niski stopień ochrony na froncie nie musi być problemem. Jeśli jednak ma wisieć samodzielnie w garażu, na tarasie albo w strefie narażonej na spryskiwanie, sprawa wygląda zupełnie inaczej.
Czego IP20 nie zapewnia i gdzie zaczynają się ryzyka
Największe nieporozumienie dotyczy wody. IP20 nie daje praktycznie żadnej ochrony przed wilgocią, więc nie należy go traktować jako rozwiązania „na wszelki wypadek”. W praktyce to oznacza, że:
- nie jest to wybór do stref mokrych i półmokrych,
- nie nadaje się do montażu na zewnątrz bez dodatkowej obudowy,
- nie chroni przed zachlapaniem podczas sprzątania, mycia czy pracy z wodą,
- nie jest pyłoszczelny, więc drobny pył i zanieczyszczenia mogą dostać się do środka,
- nie zastępuje zabezpieczeń elektrycznych, takich jak poprawna izolacja, uziemienie czy odpowiednio dobrane zabezpieczenie nadprądowe i różnicowoprądowe.
Tu często pojawia się błąd myślowy: skoro urządzenie ma „ochronę”, to powinno wystarczyć wszędzie. Nie. IP20 chroni tylko w bardzo konkretnym zakresie i zwykle dotyczy przede wszystkim ograniczenia dostępu do części niebezpiecznych. Jeśli w pobliżu pojawia się para wodna, kondensacja albo regularne sprzątanie na mokro, ryzyko awarii rośnie szybciej, niż sugeruje sam wygląd sprzętu.
Ja szczególnie ostrożnie podchodzę do miejsc takich jak łazienki, pralnie, nieogrzewane garaże, warsztaty z pyłem i zadaszone strefy zewnętrzne. Tam nawet jeśli urządzenie nie jest bezpośrednio zalewane, wilgoć i skoki temperatury potrafią zrobić swoje. To naturalnie prowadzi do porównania z wyższymi klasami ochrony.
Jak IP20 wypada na tle popularnych klas ochrony
Jeżeli inwestor albo wykonawca pyta mnie, czy wystarczy IP20, to ja nie odpowiadam samą liczbą. Porównuję środowisko pracy z tym, co daje wyższy stopień ochrony. Poniższa tabela pokazuje różnice w prosty sposób.
| Stopień | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie | Co to oznacza w praktyce |
|---|---|---|---|---|
| IP20 | Przed dotykiem palcem i przedmiotami > 12,5 mm | Brak | Suche wnętrza, szafy, rozdzielnice, osprzęt wewnętrzny | Dobre rozwiązanie tam, gdzie nie ma wilgoci ani rozbryzgów |
| IP44 | Przed przedmiotami > 1 mm | Przed bryzgami wody z dowolnego kierunku | Strefy o podwyższonej wilgotności, część osprzętu łazienkowego | Lepszy wybór tam, gdzie może pojawić się zachlapanie |
| IP54 | Ograniczona penetracja pyłu | Przed bryzgami wody | Warsztaty, zaplecza techniczne, miejsca zapylone | Rozsądny kompromis między szczelnością a funkcjonalnością |
| IP65 | Pyłoszczelność | Przed strugami wody | Zastosowania zewnętrzne, przemysł, strefy mocno narażone | Wysoki poziom ochrony, ale zwykle większy koszt i bardziej wymagający montaż |
W praktyce wyższy stopień ochrony oznacza zwykle lepszą odporność na środowisko, ale nie jest to wybór „za darmo”. Im szczelniejsza obudowa, tym częściej pojawia się temat odprowadzania ciepła, miejsca na przewody i łatwości serwisu. Dlatego ja nie wybieram najwyższego IP z automatu, tylko dopasowuję je do realnych warunków pracy.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę wtedy, gdy ktoś patrzy wyłącznie na front urządzenia, a ignoruje całe otoczenie montażu. To właśnie wtedy IP20 „na papierze” wygląda poprawnie, ale w praktyce nie chroni przed tym, co rzeczywiście szkodzi instalacji.
- Mylenie IP z klasą ochronności - stopień IP nie mówi, czy urządzenie ma podwójną izolację, przewód ochronny albo jak zabezpieczone są części czynne.
- Montowanie w pobliżu źródła wilgoci - nawet bez bezpośredniego zachlapania para i kondensacja potrafią uszkodzić elektronikę.
- Ignorowanie przepustów i wejść kablowych - sama obudowa może być poprawna, ale nieszczelne dławiki i otwory psują cały efekt.
- Zakładanie, że „pod zadaszeniem” znaczy „na sucho” - wiatry, roszenie i zmiany temperatury robią różnicę.
- Zamykanie wentylacji bez analizy temperatury pracy - bardziej szczelna zabudowa może pogorszyć chłodzenie i skrócić żywotność podzespołów.
To dlatego przy odbiorze instalacji zawsze patrzę szerzej niż na sam symbol w katalogu. Liczy się nie tylko obudowa, ale też sposób prowadzenia przewodów, stan uszczelnień, klasa pomieszczenia i to, czy użytkownik nie będzie miał zbyt łatwego dostępu do elementów, które nie powinny pracować w otwartym środowisku.
Co sprawdzam przed wyborem osprzętu z IP20
Jeżeli mam zdecydować, czy taki stopień ochrony jest wystarczający, zaczynam od pięciu rzeczy: czy miejsce jest suche, czy może pojawić się zachlapanie, czy urządzenie pracuje wewnątrz dodatkowej obudowy, czy przewidziano poprawne przepusty kablowe i czy temperatura pracy nie wzrośnie po zamknięciu całego układu. To szybki filtr, który zwykle od razu pokazuje, czy IP20 ma sens, czy jest tylko kompromisem zbyt daleko idącym.
- Jeśli środowisko jest suche i stabilne, IP20 bywa całkowicie wystarczające.
- Jeśli pojawia się para, pył, mycie lub ryzyko zachlapania, bezpieczniej jest przejść na wyższy poziom ochrony.
- Jeśli sprzęt ma pracować wewnątrz szafy, sprawdzam nie tylko sam aparat, ale też całą obudowę i przepusty.
- Jeśli dostęp do urządzenia ma mieć użytkownik końcowy, zwracam uwagę na ochronę przed dotykiem i na to, czy elementy czynne są faktycznie niedostępne.
IP20 traktuję jako rozsądny wybór tylko wtedy, gdy środowisko jest przewidywalnie suche, a sama zabudowa zapewnia dodatkową osłonę. W każdej innej sytuacji lepiej dobrać wyższy stopień ochrony od razu, niż później walczyć z wilgocią, korozją i awariami, które zwykle wychodzą w najmniej wygodnym momencie.
