Uziom fundamentowy to jeden z tych elementów, które najlepiej działają wtedy, gdy są przewidziane od początku, a nie dorabiane po fakcie. W praktyce decyduje o bezpieczeństwie instalacji przeciwporażeniowej, połączeń wyrównawczych i ochrony odgromowej, więc liczy się nie tylko sam pomysł, ale też sposób wykonania. W tym tekście pokazuję, jak patrzę na to na budowie: od doboru materiałów, przez montaż, po sytuacje, w których sam fundament nie wystarcza.
Najważniejsze rzeczy, które trzeba wiedzieć przed wykonaniem uziemienia
- To element wbudowany w konstrukcję, a nie rozwiązanie, które da się wygodnie dodać po zakończeniu robót żelbetowych.
- Kluczowe są ciągłość połączeń, materiał i miejsce wyprowadzeń, bo właśnie tam powstają później awarie i korozja.
- W budynkach z mocną hydroizolacją lub tzw. białą wanną fundament może nie dać dobrego kontaktu z gruntem.
- Przed betonowaniem trzeba uzgodnić punkty przyłączeniowe do głównej szyny uziemiającej i dokumentację powykonawczą.
- W większych obiektach często dochodzi uziom otokowy albo siatka uzupełniająca, żeby system nie opierał się na jednym elemencie.
Dlaczego uziom fundamentowy ma tak duże znaczenie
W dobrze zaprojektowanym budynku chodzi nie tylko o „wbicie czegoś w ziemię”, ale o stworzenie stabilnego punktu odniesienia dla całej instalacji elektrycznej. Taki uziom pomaga odprowadzić prądy zwarciowe i przepięciowe, wyrównać potencjały między metalowymi elementami konstrukcji oraz poprawnie współpracować z ochroną odgromową. Ja patrzę na niego jak na fundament bezpieczeństwa, a nie jako dodatek do instalacji.
Najczęstszy błąd inwestorów i wykonawców polega na założeniu, że skoro w fundamencie jest stal, to sprawa jest automatycznie załatwiona. To nie tak działa. Żeby układ był skuteczny, musi mieć ciągłość elektryczną, sensowne wyprowadzenie do rozdzielni i późniejszą kontrolę pomiarową. Bez tego zostaje tylko stal w betonie, a nie pełnoprawny element ochrony.
- Ochrona przeciwporażeniowa - ogranicza niebezpieczne różnice potencjałów na dostępnych częściach metalowych.
- Połączenia wyrównawcze - łączą metalowe elementy budynku tak, aby nie „wisiały” na różnych potencjałach.
- Ochrona odgromowa - daje drodze prądu piorunowego możliwie niski i przewidywalny opór.
- Trwałość systemu - dobrze wykonany element działa latami, bo beton chroni stal przed typową korozją gruntową.
Gdy rozumiem tę rolę na samym początku, łatwiej mi przejść do praktyki: jak to poprawnie ułożyć, zanim zniknie dostęp do zbrojenia i szalunków.

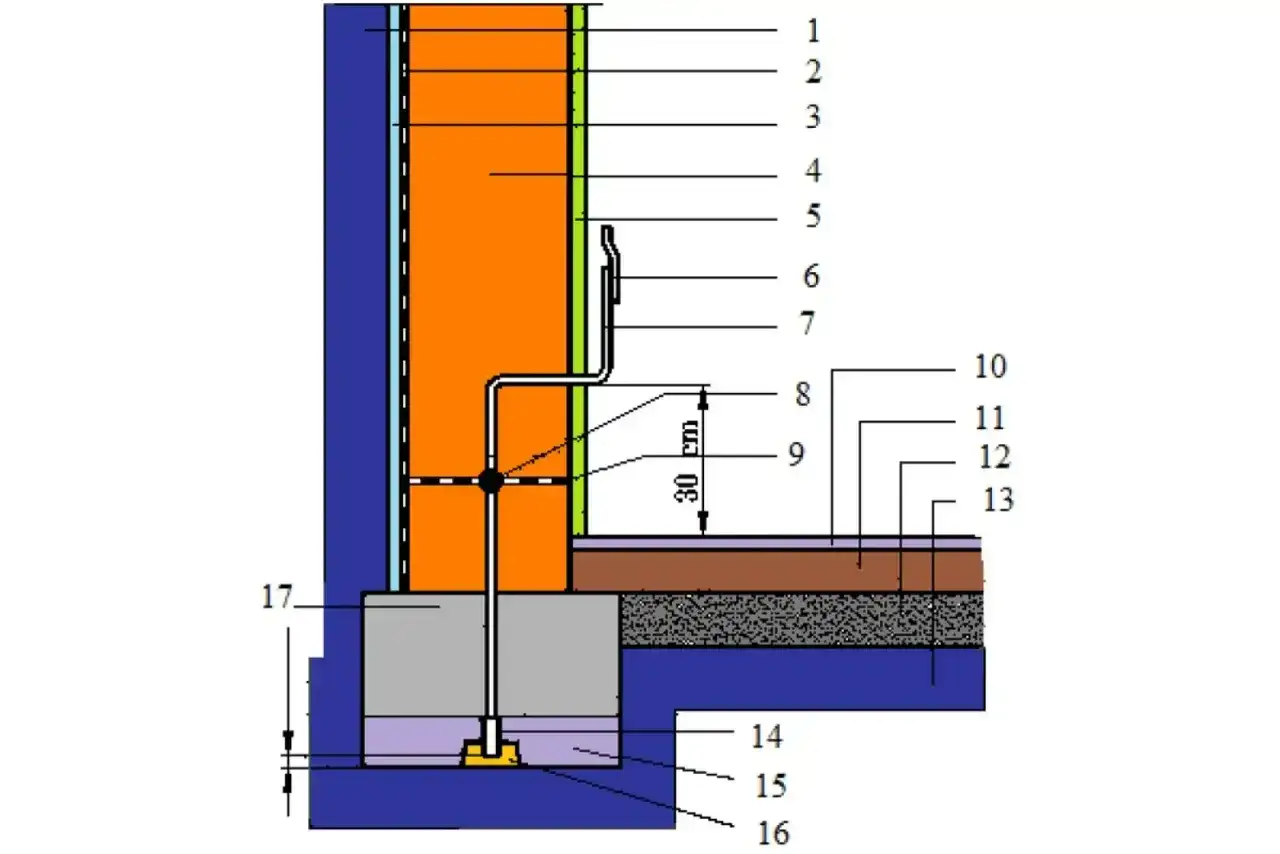

Jak wygląda poprawne wykonanie krok po kroku
Ja zaczynam od projektu i ustalenia, kto odpowiada za ten element: elektryk, kierownik budowy czy wykonawca zbrojenia. To ważne, bo później nie ma już miejsca na improwizację. W praktyce poprawne wykonanie sprowadza się do kilku prostych, ale bezwzględnych kroków.

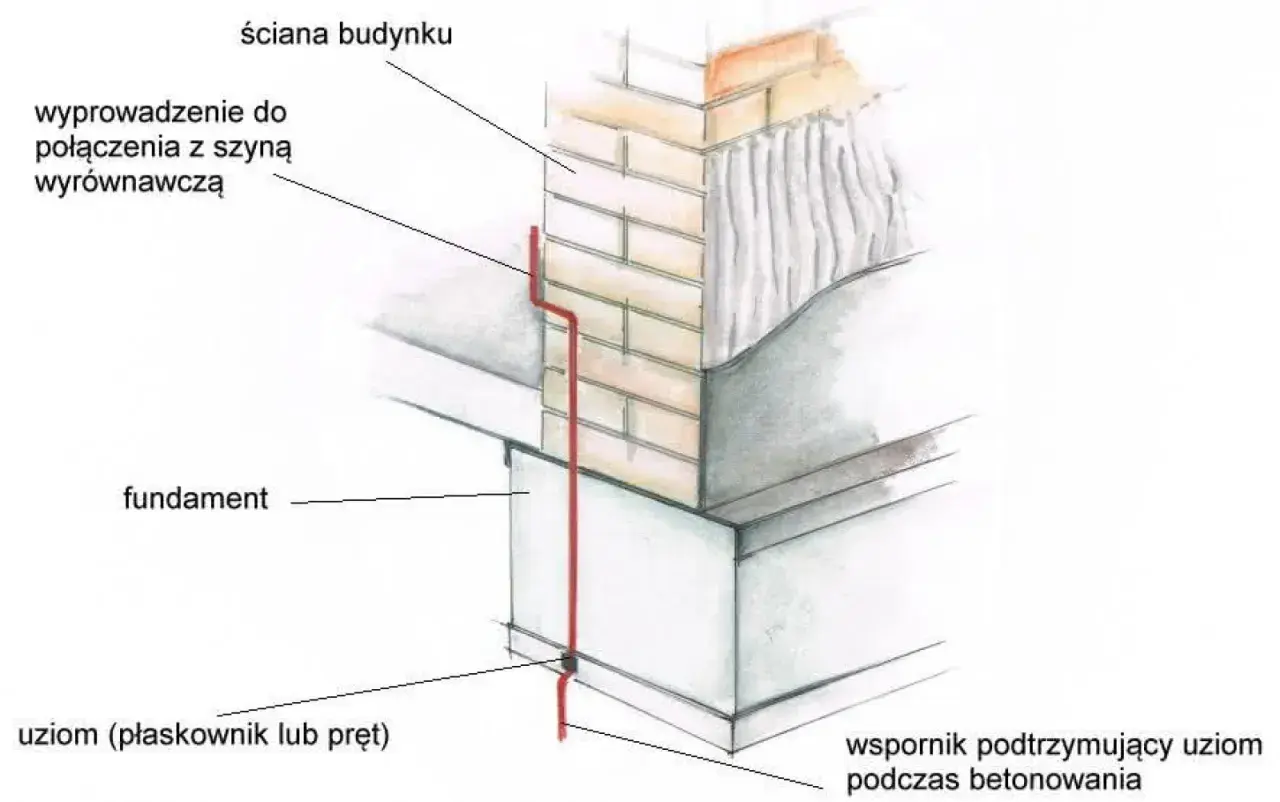

- Wyznacz trasę uziomu i punkty wyprowadzeń - najlepiej jeszcze przed wiązaniem zbrojenia. W większych obiektach od razu planuję kilka wyprowadzeń, a nie jedno „na wszelki wypadek”.
- Zachowaj właściwą otulinę betonu - element przewodzący nie może leżeć przy samym brzegu. W praktyce trzymam co najmniej 5 cm osłony betonu, bo to realnie ogranicza korozję i uszkodzenia mechaniczne.
- Zadbaj o ciągłość połączeń - łączenia muszą być trwałe i przewidywalne, a nie przypadkowe. Jeśli zbrojenie ma współpracować z uziomem, trzeba to przewidzieć konstrukcyjnie, a nie liczyć na szczęście.
- Wyprowadź przewód do głównej szyny uziemiającej - czyli do punktu, w którym zbiegają się przewody ochronne i połączenia wyrównawcze. Bez tego system jest niepełny.
- Zrób dokumentację przed zalaniem - zdjęcia, szkic i opis punktów przyłączeniowych. To brzmi banalnie, ale po betonowaniu te informacje są często bezcenne.
Jeżeli budynek ma współpracować także z ochroną odgromową, nie odkładam tego na później. Trasa wyprowadzeń musi być zaplanowana razem z instalacją, bo po zalaniu betonu każda korekta kosztuje wielokrotnie więcej niż kilka minut dobrej koordynacji na budowie.
Jakie materiały i połączenia sprawdzają się w praktyce
W tej branży najbardziej lubię rozwiązania proste, ale dobrze dobrane do środowiska pracy. Beton chroni stal, ale strefy przejściowe są krytyczne: to tam wilgoć, tlen i przypadkowe naprężenia robią największe szkody. W aktualnej wersji PN-HD 60364-5-54 sposób doboru układu uziemiającego i przewodów ochronnych opisuje się właśnie z myślą o całym torze przepływu prądu, a nie o jednym elemencie wyrwanym z kontekstu.
| Element | Gdzie ma sens | Dlaczego go wybieram | Na co uważać |
|---|---|---|---|
| Zbrojenie fundamentu | W typowym fundamencie żelbetowym | Jest już obecne w konstrukcji i dobrze współpracuje z betonem | Nie każda siatka daje automatycznie ciągłość elektryczną |
| Osobny przewodnik w betonie | Gdy projekt wymaga niezależnej trasy uziemiającej | Łatwiej kontrolować przebieg i punkty wyprowadzeń | Trzeba pilnować otuliny i poprawnych połączeń |
| Stal nierdzewna w strefie wyjścia | Na przejściach z betonu do strefy narażonej na wilgoć | Lepsza odporność korozyjna niż przy zwykłej stali | Wyższy koszt i konieczność dopasowania całego systemu |
| Zaciski i łączniki systemowe | Przy połączeniu zbrojenia, wypustów i szyn | Ułatwiają trwałe i kontrolowane połączenie | Muszą być dobrane do konkretnego materiału i warunków pracy |
W praktyce najważniejsza jest strefa przejściowa, bo właśnie tam łatwo o korozję galwaniczną albo luźne połączenie. Dlatego nie traktuję materiału „na wyjściu” jako detalu. To jeden z tych elementów, które najczęściej decydują o tym, czy całość będzie trwała, czy tylko poprawna na papierze.
Kiedy trzeba dołożyć uziom otokowy albo dodatkowe połączenia
W prostym domu jednorodzinnym dobrze zrobiony układ w fundamencie często wystarcza. Problem zaczyna się wtedy, gdy budynek ma mocną izolację przeciwwilgociową, fundament pracuje w technologii białej wanny albo grunt i konstrukcja nie zapewniają pewnego kontaktu z ziemią. W takich warunkach nie opierałbym ochrony wyłącznie na jednym elemencie.
| Rozwiązanie | Kiedy je wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Uziom w fundamencie | Nowy obiekt z żelbetem i dobrym planem przed betonowaniem | Mało robót ziemnych, dobra trwałość, wygodna integracja z instalacją | Trzeba go przewidzieć bardzo wcześnie |
| Uziom otokowy | Gdy fundament jest słabo sprzęgnięty z gruntem lub trzeba poprawić parametry | Lepszy kontakt z ziemią, dobra baza dla ochrony odgromowej | Wymaga wykopów i większej uwagi antykorozyjnej |
| Uziomy pionowe | Gdy trzeba lokalnie obniżyć rezystancję uziemienia | Pomagają w trudniejszym gruncie i przy modernizacji | Nie zawsze dają równie równomierny efekt jak układ otokowy |
Przy większych obiektach dokładam jeszcze siatkę uzupełniającą. Z punktu widzenia praktyki ważne jest, żeby oczko nie było większe niż 20 x 20 m. Taki układ pomaga lepiej rozprowadzić prąd i ograniczyć lokalne różnice potencjałów, co w budynku wielkokubaturowym naprawdę ma znaczenie.
Jeśli mam jeden prosty obiekt, często celuję też w możliwie niską rezystancję uziemienia, zwykle poniżej 10 Ω, ale nie traktuję tej liczby jak magicznej granicy dla każdego przypadku. Ostateczny cel zależy od projektu, rodzaju sieci i tego, czy system ma pracować tylko dla ochrony przeciwporażeniowej, czy również dla odgromu.
Najczęstsze błędy, które widzę na budowach
Najwięcej problemów nie bierze się z braku wiedzy teoretycznej, tylko z pośpiechu i przekonania, że „to się jeszcze jakoś poprawi”. Z mojego doświadczenia najczęściej psują całą robotę takie rzeczy:
- Brak decyzji przed betonowaniem - kiedy temat wraca po zalaniu, naprawa jest już trudna i kosztowna.
- Za mało punktów przyłączeniowych - później trudno wygodnie połączyć instalację odgromową i połączenia wyrównawcze.
- Mieszanie przypadkowych metali - to prosta droga do problemów korozyjnych, szczególnie w strefach przejściowych.
- Założenie, że zbrojenie „samo wystarczy” - bez sprawdzenia ciągłości i dokumentacji to tylko domysł, nie rozwiązanie.
- Brak zdjęć i szkicu - po kilku miesiącach nikt nie pamięta, gdzie dokładnie biegnie przewód i skąd wychodzi z fundamentu.
- Ignorowanie warunków hydroizolacji - przy izolacji obwodowej albo białej wannie kontakt z gruntem bywa wyraźnie słabszy, niż zakłada projekt.
Tu nie chodzi o straszenie błędem, tylko o uczciwe powiedzenie, gdzie system najłatwiej traci skuteczność. Jeśli te punkty wyłapiesz wcześniej, cała instalacja jest prostsza do odebrania i późniejszej kontroli.
Co ustalić przed zalaniem fundamentu, żeby nie poprawiać tego później
Przed zalaniem fundamentu zawsze dopinam kilka rzeczy na piśmie albo przynajmniej na szkicu roboczym. To oszczędza nerwów wszystkim: elektrykowi, kierownikowi budowy i osobie, która za kilka lat będzie robiła pomiary.
- Gdzie wychodzą przewody do głównej szyny uziemiającej i ile tych wyprowadzeń ma być.
- Czy fundament ma zapewniony dobry kontakt z gruntem, czy trzeba przewidzieć dodatkowy uziom otokowy.
- Jakie materiały są użyte w betonie, a jakie w strefie wyjścia z fundamentu.
- Kto robi dokumentację zdjęciową i szkic przed zalaniem.
- Kiedy i kto wykonuje pomiary po zakończeniu robót, zanim teren zostanie całkiem zamknięty.
Jeżeli dopniesz to przed betonowaniem, zyskujesz coś ważniejszego niż zgodność z projektem: masz system, który da się sensownie mierzyć, rozbudować i utrzymać bez kucia świeżo wykonanych elementów.
