Wybór odpowiedniego gazu osłonowego to jeden z najważniejszych czynników wpływających na jakość, wygląd i koszt spawu, szczególnie gdy mówimy o spawaniu stali czarnej. Niewłaściwa decyzja może prowadzić do kosztownych poprawek, a nawet do całkowitego odrzucenia elementu. W tym artykule, jako Oliwier Adamczyk, podzielę się swoją wiedzą i doświadczeniem, aby pomóc Ci podjąć świadomą decyzję, niezależnie od tego, czy jesteś hobbystą, czy doświadczonym spawaczem.
Jaki gaz do spawania stali czarnej wybrać? Kluczowe decyzje dla jakości i kosztów spoiny
- Do spawania stali czarnej metodą MIG/MAG stosuje się gazy aktywne (czysty CO2 lub mieszanki Ar/CO2), natomiast do metody TIG gazy obojętne (czysty Argon).
- Czysty dwutlenek węgla (CO2) jest najtańszy i zapewnia głęboki przetop, ale wiąże się z niestabilnym łukiem i dużą ilością odprysków.
- Mieszanki Argonu z CO2 (np. C8 dla cieńszych blach, C18 jako uniwersalne rozwiązanie) stanowią profesjonalny standard, oferując stabilny łuk, mniejszą ilość odprysków i estetyczną spoinę.
- Czysty Argon (Ar 4.8 lub wyższy) jest niezbędny do spawania TIG, gwarantując najwyższą jakość i czystość spoiny, pod warunkiem idealnie przygotowanego materiału.
- Wybór optymalnego gazu zależy od metody spawania, grubości materiału, oczekiwanej jakości i estetyki spoiny oraz budżetu projektu.
Klucz do perfekcyjnego spawu stali czarnej: rola gazu osłonowego
Gaz osłonowy w procesie spawania stali czarnej pełni fundamentalną rolę. Jego zadaniem jest ochrona jeziorka spawalniczego oraz rozgrzanego metalu przed szkodliwym wpływem atmosfery, czyli tlenu, azotu i wilgoci. Bez tej ochrony, tlen i azot mogłyby reagować z roztopionym metalem, prowadząc do utleniania, powstawania porów i innych wad, które drastycznie obniżają jakość i wytrzymałość spoiny. Gaz osłonowy wpływa również na stabilność łuku elektrycznego, głębokość przetopu, profil spoiny, a także jej właściwości mechaniczne i estetykę. To właśnie dzięki niemu możemy uzyskać gładkie, mocne i wolne od wad połączenia.
Jak zły gaz może zrujnować twoją pracę?
Nieodpowiedni dobór gazu osłonowego to prosta droga do frustracji i marnowania materiału. Jako praktyk, widziałem wiele projektów, które ucierpiały z powodu złej decyzji. Oto najczęstsze problemy, z jakimi możesz się spotkać:
- Porowatość spoiny: Najczęstsza wada, wynikająca z uwięzienia gazów w krzepnącym metalu. Może być spowodowana niewystarczającą ochroną gazową, zbyt niskim przepływem lub użyciem gazu zanieczyszczonego. W przypadku mieszanek Ar/H2, zbyt duży dodatek wodoru również może prowadzić do porowatości.
- Nadmierna ilość odprysków: Szczególnie widoczne przy spawaniu czystym CO2. Odpryski nie tylko pogarszają estetykę, ale wymagają czasochłonnego czyszczenia, co zwiększa koszty i wydłuża czas pracy.
- Niestabilny łuk: Skutkuje trudniejszą kontrolą nad procesem spawania, nierównomiernym przetopem i słabą jakością spoiny. Czysty CO2 jest znany z tego, że generuje mniej stabilny łuk niż mieszanki argonowe.
- Słaba penetracja: Jeśli gaz nie zapewnia odpowiedniej energii łuku lub nie reaguje prawidłowo z jeziorkiem, przetop może być zbyt płytki, co osłabia połączenie.
- Kruchość spoiny: Wpływ gazu na skład chemiczny spoiny może prowadzić do jej utwardzenia i kruchości, co zmniejsza odporność na pękanie. Spoiny wykonane w czystym CO2 są często bardziej kruche.
- Pogorszenie estetyki i właściwości mechanicznych: Przebarwienia, nierówny lico, wtrącenia tlenków to wszystko obniża walory wizualne i użytkowe spoiny, często dyskwalifikując ją z zastosowań wymagających wysokiej jakości.
Koszt butli a finalna jakość spoiny: czy oszczędność zawsze się opłaca?
Aspekt kosztowy jest zawsze ważny, ale w spawaniu, jak w wielu dziedzinach, najtańsze rozwiązanie rzadko bywa najlepsze. Czysty dwutlenek węgla (CO2) jest bez wątpienia najtańszym gazem osłonowym, natomiast czysty Argon jest najdroższy. Kuszące jest wybranie tańszej opcji, zwłaszcza przy ograniczonym budżecie. Pamiętaj jednak, że początkowa oszczędność na gazie może prowadzić do znacznie wyższych kosztów całkowitych projektu. Jeśli spaw wykonany tańszym gazem będzie wymagał poprawek, dodatkowego czyszczenia z odprysków, a w skrajnych przypadkach całkowitego odrzucenia i ponownego wykonania elementu, to finalny koszt pracy i materiału znacznie wzrośnie. Moje doświadczenie pokazuje, że inwestycja w odpowiedni gaz to inwestycja w jakość i efektywność. Kluczem jest znalezienie równowagi między ceną a oczekiwaną jakością spoiny, biorąc pod uwagę specyfikę projektu i wymagania klienta.
MIG/MAG czy TIG: dobór gazu do metody spawania
Spawanie MIG/MAG stali czarnej: gazy aktywne wkraczają do gry
Metoda MIG/MAG (Metal Inert Gas / Metal Active Gas) jest niezwykle popularna ze względu na swoją szybkość i wszechstronność. Do spawania stali czarnej metodą MIG/MAG zawsze stosuje się gazy aktywne. Dlaczego? Ponieważ gazy takie jak dwutlenek węgla (CO2) lub jego mieszanki z argonem (Ar/CO2) aktywnie reagują z jeziorkiem spawalniczym. Ta reakcja chemiczna pomaga stabilizować łuk elektryczny, co jest kluczowe dla ciągłego procesu spawania. Dodatkowo, gazy aktywne wpływają na głębokość przetopu, co jest szczególnie ważne przy spawaniu grubszych materiałów, oraz na kształt i wygląd spoiny. Właściwy dobór mieszanki pozwala kontrolować ilość odprysków i uzyskać pożądany profil spoiny.
Spawanie TIG stali czarnej: precyzja w osłonie gazu obojętnego
Spawanie TIG (Tungsten Inert Gas) to metoda, która stawia na precyzję i najwyższą jakość spoiny. W przeciwieństwie do MIG/MAG, tutaj wymagane są gazy obojętne, takie jak czysty Argon. Gazy obojętne, jak sama nazwa wskazuje, nie wchodzą w żadne reakcje chemiczne z jeziorkiem spawalniczym. To jest absolutnie kluczowe dla uzyskania idealnie czystych, pozbawionych zanieczyszczeń i estetycznych spoin. Brak reakcji oznacza również, że skład chemiczny spawanego materiału pozostaje niezmieniony, co jest niezwykle ważne w zastosowaniach, gdzie wymagana jest wysoka integralność i właściwości mechaniczne połączenia. Czysty Argon zapewnia stabilny łuk i doskonałą kontrolę nad procesem, co jest nieocenione przy cienkich materiałach i wymagających projektach.
Przewodnik po gazach do spawania MIG/MAG stali czarnej
Czysty dwutlenek węgla (CO2): kiedy niska cena ma sens?
Czysty dwutlenek węgla (CO2) to bez wątpienia najtańsza opcja gazu osłonowego do spawania MIG/MAG stali czarnej. Jest bardzo popularny wśród hobbystów i w zastosowaniach warsztatowych, gdzie budżet jest ograniczony, a estetyka spoiny nie jest priorytetem. CO2 ma jedną znaczącą zaletę: zapewnia bardzo głęboki przetop, co jest korzystne przy spawaniu grubszych elementów. Jednak niska cena wiąże się z pewnymi kompromisami, o których zaraz opowiem.
Zalety: głęboki przetop i minimalny koszt
- Bardzo głęboki przetop: Czysty CO2 generuje łuk o wysokiej energii, co pozwala na skuteczne wtopienie się w grube materiały. Jest to szczególnie przydatne przy spawaniu konstrukcji, gdzie liczy się wytrzymałość połączenia.
- Najniższy koszt: Butle z czystym CO2 są zazwyczaj najtańsze w zakupie i napełnianiu, co czyni go atrakcyjnym dla spawaczy z ograniczonym budżetem.
Wady: niestabilny łuk i duża ilość odprysków jak sobie z tym radzić?
- Niestabilny łuk: Łuk w osłonie czystego CO2 jest bardziej niestabilny i "szorstki" w porównaniu do mieszanek argonowych. To sprawia, że spawanie jest trudniejsze do kontrolowania i wymaga większych umiejętności.
- Duża ilość odprysków: To chyba najbardziej irytująca wada czystego CO2. Odpryski są liczne i przylegają do materiału, co wymaga czasochłonnego czyszczenia. Aby sobie z tym radzić, polecam stosowanie preparatów antyodpryskowych w sprayu oraz odpowiednie ustawienie parametrów spawania (niższe napięcie, wyższe natężenie prądu).
- Kruchość spoiny: Spoiny wykonane w czystym CO2 są często bardziej kruche i mają gorsze właściwości mechaniczne niż te wykonane w mieszankach Ar/CO2.
Zastosowanie: idealny do grubszych materiałów i prac warsztatowych
Czysty CO2 sprawdzi się doskonale przy spawaniu grubszych elementów, gdzie głęboki przetop jest kluczowy, a estetyka spoiny ma drugorzędne znaczenie. Jest to dobry wybór do prac warsztatowych, gdzie liczy się przede wszystkim funkcjonalność i wytrzymałość, a nie idealnie gładkie lico. Pomyśl o spawaniu ram, konstrukcji stalowych czy elementów maszyn, które i tak zostaną pomalowane lub ukryte.

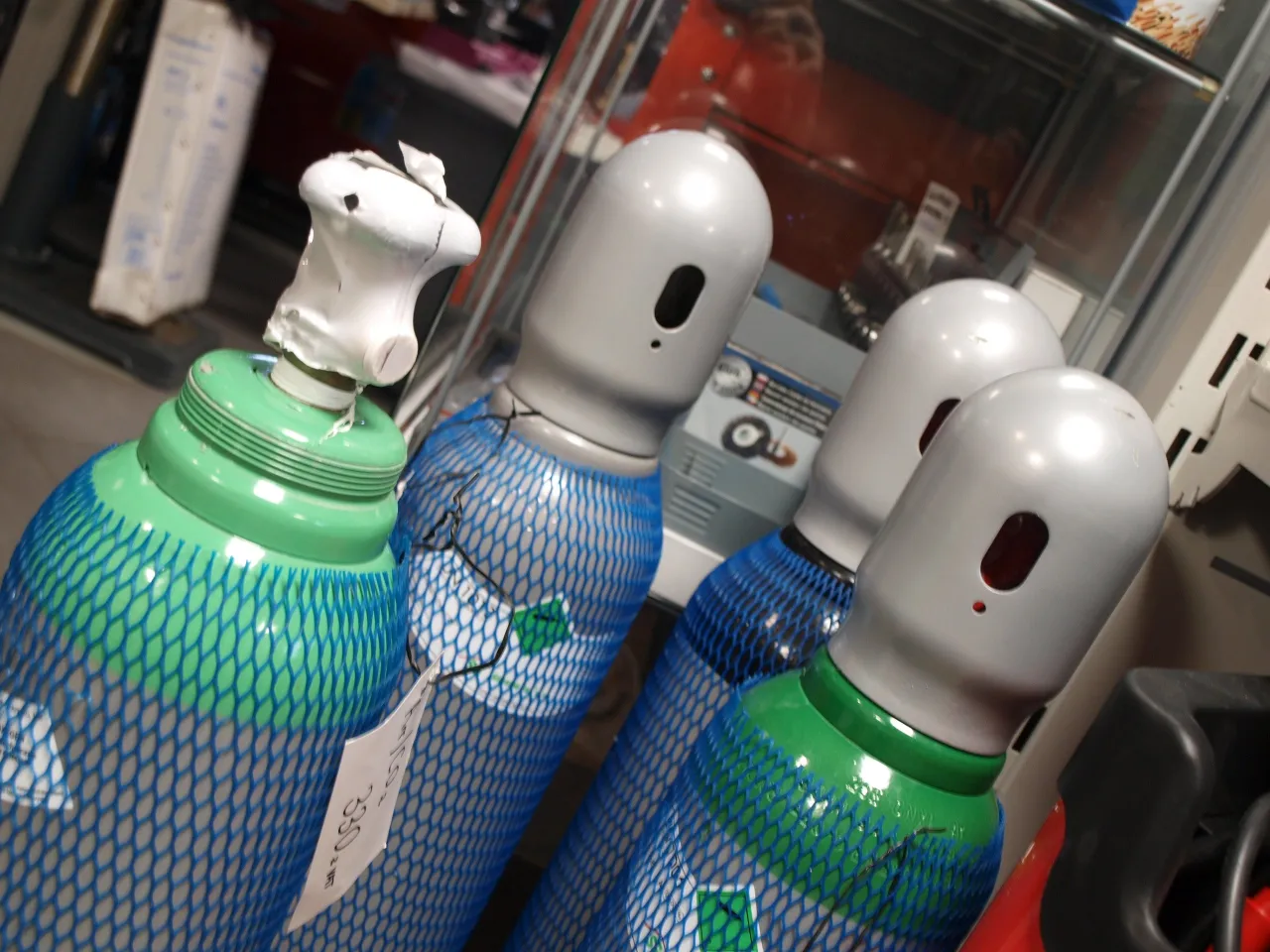

Mieszanki Argon + CO2: złoty standard w profesjonalnym spawaniu
Jeśli szukasz optymalnego rozwiązania do spawania stali czarnej metodą MIG/MAG, to mieszanki Argonu z CO2 są złotym standardem. To właśnie one są najczęściej wybierane przez profesjonalistów i oferują najlepszą równowagę między stabilnością łuku, ilością odprysków, estetyką spoiny i kosztami. Dzięki nim można osiągnąć wysoką jakość spoiny przy zachowaniu dobrej wydajności.
Mieszanka C8 (Ar/CO2 92/8): precyzja i estetyka przy cieńszych blachach
Mieszanka C8, czyli 92% Argonu i 8% CO2, jest moim zdaniem bardzo uniwersalnym wyborem, szczególnie gdy pracujesz z cieńszymi blachami i zależy Ci na estetyce. Zapewnia ona bardzo stabilny łuk, co ułatwia kontrolę nad jeziorkiem spawalniczym. Ilość odprysków jest znacznie mniejsza niż w przypadku czystego CO2, a spoina jest gładka i estetyczna. Jest to doskonała opcja do spawania łukiem zwarciowym, gdzie precyzja jest kluczowa.
Mieszanka C18 (Ar/CO2 82/18): najbardziej uniwersalne rozwiązanie na polskim rynku
Jeśli miałbym wskazać jedną mieszankę, która jest najbardziej uniwersalna i popularna w Polsce do spawania stali czarnej, to byłaby to C18 (82% Argonu i 18% CO2). To prawdziwy koń roboczy w wielu warsztatach. Oferuje doskonałą równowagę między głębokością wtopienia a ilością odprysków. Dzięki niej uzyskasz stabilny łuk, dobrą penetrację i estetyczną spoinę. C18 świetnie sprawdza się przy spawaniu w różnych pozycjach, a także przy spawaniu łukiem natryskowym, co czyni ją niezwykle efektywną w szerokim zakresie zastosowań.
Porównanie mieszanek: kiedy wybrać więcej argonu, a kiedy CO2?
Wybór między mieszankami Ar/CO2 zależy od specyfiki projektu. Oto krótka ściągawka:
| Mieszanka | Charakterystyka i zastosowanie |
|---|---|
| C8 (Ar 92% / CO2 8%) | Więcej argonu: Bardzo stabilny łuk, minimalna ilość odprysków, gładka i estetyczna spoina. Idealna do spawania cieńszych blach (do 3 mm) łukiem zwarciowym, gdzie priorytetem jest wygląd i kontrola. |
| C18 (Ar 82% / CO2 18%) | Zrównoważona: Dobra równowaga między stabilnością łuku, ilością odprysków a głębokością przetopu. Najbardziej uniwersalna. Skuteczna do spawania materiałów o średniej grubości (2-10 mm) w różnych pozycjach i łukiem natryskowym. |
| C25 (Ar 75% / CO2 25%) | Więcej CO2: Zapewnia głębszy przetop niż C18/C20, co jest korzystne przy grubszych materiałach (powyżej 6 mm). Niestety, wiąże się z większą ilością odprysków i nieco mniej stabilnym łukiem. Popularna w USA, w Polsce rzadziej stosowana niż C18. |
Gazy do spawania TIG stali czarnej: mistrzowska jakość spoiny
Czysty Argon (Ar 4.8 lub wyższy): niezbędny do uzyskania idealnie czystej spoiny
W spawaniu TIG stali czarnej, czysty Argon o czystości 4.8 lub wyższej (co oznacza 99.998% Argonu) jest absolutnym standardem i jedynym rekomendowanym gazem. To właśnie on pozwala na osiągnięcie najwyższej jakości, czystych i estetycznych spoin, które są wolne od wad. Argon zapewnia niezwykle stabilny łuk, co daje spawaczowi doskonałą kontrolę nad jeziorkiem spawalniczym. Efektem jest gładka, wolna od przebarwień spoina, która spełnia najwyższe standardy.
Dlaczego czystość argonu jest tak kluczowa?
W metodzie TIG, gdzie precyzja i jakość są na pierwszym miejscu, czystość argonu jest absolutnie kluczowa. Nawet niewielkie zanieczyszczenia, takie jak tlen czy azot, mogą mieć katastrofalne skutki. Mogą one prowadzić do porowatości spoiny, przebarwień (tzw. "tęczy" na spoinie), wtrąceń tlenków, a nawet utraty właściwości mechanicznych, takich jak wytrzymałość czy ciągliwość. Dlatego zawsze upewniam się, że używam Argonu o odpowiedniej czystości, aby uniknąć niepotrzebnych problemów i poprawek.
Przygotowanie materiału przed spawaniem TIG: warunek konieczny
Nawet najlepszy gaz osłonowy nie pomoże, jeśli materiał nie jest odpowiednio przygotowany. Czystość spawanego materiału jest warunkiem koniecznym do uzyskania idealnej spoiny TIG. Zignorowanie tego etapu to prosta droga do wad. Oto kluczowe kroki, które zawsze wykonuję:
- Odtłuszczanie: Użyj acetonu lub specjalnego odtłuszczacza, aby usunąć wszelkie oleje, smary i inne zanieczyszczenia organiczne z powierzchni spawanej.
- Usunięcie rdzy i zgorzeliny: Rdza i zgorzelina to wrogowie czystej spoiny. Należy je dokładnie usunąć mechanicznie (szczotką drucianą, szlifierką) lub chemicznie.
- Szczotkowanie: Po usunięciu rdzy, delikatne szczotkowanie stali nierdzewną szczotką (używaną tylko do stali czarnej!) pomoże usunąć luźne cząstki i przygotować powierzchnię.
- Suchość: Upewnij się, że materiał jest całkowicie suchy. Wilgoć może prowadzić do powstawania wodoru w spoinie i porowatości.
Mieszanki z wodorem (Ar/H2): kiedy warto przyspieszyć proces?
Mieszanki Argonu z wodorem (Ar/H2) to specyficzne gazy osłonowe, które nie są często spotykane w amatorskich warsztatach. Dodatek wodoru (zazwyczaj 2-5%) znacząco zwiększa energię łuku, co przekłada się na głębszy przetop i większą prędkość spawania. Są one stosowane głównie w spawaniu zautomatyzowanym lub przy spawaniu grubszych materiałów, gdzie wydajność jest priorytetem.
Zwiększona wydajność i głębszy przetop: korzyści z dodatku wodoru
- Zwiększona wydajność spawania: Dzięki wyższej energii łuku, proces spawania może być znacznie szybszy, co jest korzystne w produkcji seryjnej.
- Głębszy przetop: Wodór pozwala na uzyskanie głębszego przetopu, co jest przydatne przy łączeniu grubych elementów.
Potencjalne ryzyka: kiedy unikać mieszanek wodorowych?
- Możliwość prowadzenia do porowatości spoiny: Wodór może być przyczyną pęcherzy i porów w spoinie, zwłaszcza jeśli materiał nie jest idealnie czysty lub parametry spawania są źle dobrane.
- Kruchość wodorowa: Niektóre stale są podatne na kruchość wodorową, co oznacza, że wodór może osłabić ich strukturę.
- Unikać w spawaniu ręcznym i cienkich materiałach: Ze względu na wysoką energię łuku i ryzyko wad, mieszanki Ar/H2 nie są zalecane do spawania ręcznego, a także do cienkich materiałów, gdzie łatwo o przepalenie.
Praktyczne wskazówki: jak dobrać gaz do swojego projektu?
Analiza grubości materiału: kluczowy parametr decyzyjny
Grubość spawanego materiału to jeden z najważniejszych czynników, który powinien kierować Twoim wyborem gazu. Moja zasada jest prosta: dla cieńszych blach (poniżej 3 mm), gdzie zależy mi na precyzji i minimalnej ilości odprysków, preferuję mieszanki z wyższą zawartością argonu, takie jak C8 (Ar/CO2 92/8). Zapewniają one stabilniejszy łuk i ładniejszą spoinę. Natomiast dla grubszych materiałów (powyżej 3 mm), gdzie potrzebuję głębszego przetopu i większej wydajności, lepsze będą mieszanki z większą zawartością CO2, np. C18 (Ar/CO2 82/18) lub nawet czysty CO2, jeśli estetyka nie jest priorytetem. Pamiętaj, że im grubszy materiał, tym więcej energii potrzebujesz do jego przetopienia, a CO2 w mieszance pomaga tę energię dostarczyć.
Spawanie w pionie i na suficie: jaki gaz zapewni najlepszą kontrolę?
Spawanie w pozycjach przymusowych, takich jak pion (PF) czy sufit (PE), jest znacznie trudniejsze i wymaga większej kontroli nad jeziorkiem spawalniczym. W takich sytuacjach, z mojego doświadczenia, mieszanki z wyższą zawartością CO2 (np. C18) sprawdzają się lepiej. Dwutlenek węgla powoduje, że jeziorko spawalnicze jest bardziej "gęste" i szybciej krzepnie, co ułatwia utrzymanie metalu w odpowiedniej pozycji i zapobiega jego spływaniu. Czysty CO2 również może być używany, ale ze względu na niestabilny łuk, wymaga większych umiejętności.Estetyka vs wydajność: co jest twoim priorytetem?
To pytanie, które zadaję sobie przy każdym nowym projekcie. Jeśli priorytetem jest wygląd spoiny na przykład w pracach dekoracyjnych, elementach widocznych czy tam, gdzie wymagana jest perfekcyjna czystość zawsze wybieram gazy z wyższą zawartością argonu w przypadku MIG/MAG (np. C8) lub czysty argon w przypadku TIG. Te gazy minimalizują odpryski i przebarwienia, dając gładkie, estetyczne lico. Jeśli natomiast liczy się przede wszystkim szybkość i głębokość przetopu, a estetyka jest drugorzędna (np. konstrukcje wewnętrzne, elementy użytkowe), wtedy skłaniam się ku gazom z większą zawartością CO2 (np. C18 lub czysty CO2). Pamiętaj, że zawsze jest to kompromis, a najlepszy spawacz potrafi go świadomie dobrać do wymagań projektu.
Ustawienie przepływu gazu: jak uniknąć typowych błędów i nie marnować pieniędzy?
Prawidłowe ustawienie przepływu gazu osłonowego jest równie ważne, jak jego dobór. Oto moje wskazówki:
- Nie za mało, nie za dużo: Zbyt niski przepływ gazu to prosta droga do zanieczyszczeń i porowatości spoiny, ponieważ atmosfera nie jest odpowiednio chroniona. Zbyt wysoki przepływ to marnowanie gazu i pieniędzy, a także ryzyko turbulencji, które mogą wciągać powietrze do jeziorka.
- Ogólne zakresy: Dla metody MIG/MAG, typowy przepływ to 8-15 litrów na minutę (l/min), w zależności od prądu spawania i warunków otoczenia. Dla TIG, zazwyczaj jest to 5-12 l/min. Zawsze zaczynam od dolnej granicy i stopniowo zwiększam, obserwując spoinę.
- Test przepływu: Użyj rotametru lub wskaźnika przepływu na butli, aby precyzyjnie ustawić wartość. Pamiętaj, że miernik na reduktorze pokazuje ciśnienie, a nie przepływ!
- Ochrona przed przeciągami: Wiatr i przeciągi w warsztacie mogą zdmuchnąć gaz osłonowy, nawet przy prawidłowym przepływie. Staraj się spawać w osłoniętym miejscu lub użyj parawanów.
- Sprawdź szczelność: Regularnie sprawdzaj szczelność połączeń węża gazowego i reduktora. Niewielkie nieszczelności mogą powodować straty gazu i niedostateczną ochronę.
Ściągawka z doboru gazu do spawania stali czarnej
Tabela porównawcza: gaz, metoda, zastosowanie, wady i zalety
Aby ułatwić Ci podjęcie decyzji, przygotowałem kompleksową tabelę porównawczą najpopularniejszych gazów osłonowych do spawania stali czarnej:
| Gaz | Metoda spawania | Zastosowanie (grubość, typ projektu) | Zalety | Wady |
|---|---|---|---|---|
| Czysty CO2 | MIG/MAG | Grube materiały (powyżej 3 mm), prace warsztatowe, konstrukcje, gdzie estetyka nie jest priorytetem. | Bardzo głęboki przetop, najniższy koszt. | Niestabilny łuk, duża ilość odprysków, kruche spoiny, wymaga czyszczenia. |
| Mieszanka C8 (Ar 92% / CO2 8%) | MIG/MAG | Cieńsze blachy (poniżej 3 mm), spawanie łukiem zwarciowym, projekty wymagające estetyki. | Stabilny łuk, minimalne odpryski, estetyczna spoina, dobra kontrola. | Mniej głęboki przetop niż CO2/C18, wyższy koszt niż CO2. |
| Mieszanka C18 (Ar 82% / CO2 18%) | MIG/MAG | Uniwersalne zastosowanie, materiały o średniej grubości (2-10 mm), spawanie w różnych pozycjach, łuk natryskowy. | Dobra równowaga głębokości przetopu i odprysków, stabilny łuk, estetyczna spoina, bardzo uniwersalna. | Wyższy koszt niż CO2. |
| Czysty Argon (Ar 4.8+) | TIG | Wszystkie grubości stali czarnej, projekty wymagające najwyższej jakości i estetyki, precyzyjne spawanie. | Bardzo stabilny łuk, idealnie czysta i estetyczna spoina, doskonała kontrola, brak wad. | Wysoki koszt, wymaga idealnie czystego materiału. |
| Mieszanki Ar/H2 | TIG (głównie automatyka) | Grubsze materiały, spawanie zautomatyzowane, gdzie priorytetem jest szybkość i głęboki przetop. | Zwiększona wydajność, głębszy przetop. | Ryzyko porowatości i kruchości wodorowej, nie do spawania ręcznego i cienkich materiałów. |
Przeczytaj również: Spawacz podwodny: Czy warto ryzykować dla 55 000 zł miesięcznie?
Ostateczna rekomendacja: jaki gaz wybrać na początek przygody ze spawaniem?
Dla osób, które dopiero rozpoczynają swoją przygodę ze spawaniem stali czarnej, moja rekomendacja jest jasna i praktyczna. Jeśli planujesz spawać metodą MIG/MAG, postaw na mieszankę C18 (Argon 82% / CO2 18%). Jest to najbardziej uniwersalne rozwiązanie na polskim rynku, które oferuje dobrą równowagę między stabilnością łuku, ilością odprysków a głębokością przetopu. Jest to gaz wyrozumiały dla początkujących, który pozwoli Ci na naukę i osiąganie satysfakcjonujących wyników bez nadmiernej frustracji. Jeśli natomiast interesuje Cię precyzja i najwyższa jakość, czyli spawanie metodą TIG, czysty Argon (Ar 4.8 lub wyższy) to jedyny słuszny wybór. Pamiętaj, że inwestycja w odpowiedni gaz to inwestycja w Twoje umiejętności i jakość Twojej pracy.
