W silniku elektrycznym albo generatorze stojan jest elementem, od którego zaczyna się większość rozmów o pracy, sprawności i awariach całej maszyny. W praktyce patrzę na tę część jak na centrum układu magnetycznego: to ona przyjmuje uzwojenie, przenosi obciążenie cieplne i bardzo często zdradza pierwsze oznaki zużycia. Poniżej wyjaśniam, jak działa, z czego się składa, po czym rozpoznać przegrzanie oraz kiedy naprawa ma sens, a kiedy rozsądniejsza jest wymiana.
Najważniejsze informacje w skrócie
- To nieruchoma część maszyny elektrycznej, odpowiedzialna za pole magnetyczne lub odbiór energii.
- Najczęściej składa się z pakietu blach, żłobków i uzwojeń zabezpieczonych izolacją oraz impregnacją.
- Przegrzanie izolacji jest największym zagrożeniem dla trwałości całej maszyny.
- Wzrost temperatury o około 10°C ponad dopuszczalny poziom potrafi skracać żywotność nawet o połowę.
- Do szybkiej diagnostyki warto użyć megomierza, pomiaru oporu faz i kontroli chłodzenia.
- W wielu przypadkach najpierw opłaca się szukać przyczyny źródłowej, a dopiero potem decydować o przewijaniu lub wymianie.
Jak pracuje nieruchoma część silnika i generatora
W silniku elektrycznym ta nieruchoma część tworzy pole magnetyczne, które oddziałuje z wirnikiem i zamienia energię elektryczną na ruch obrotowy. W generatorze działa to odwrotnie: obracający się element indukuje napięcie w uzwojeniu po stronie nieruchomej, a energia mechaniczna staje się elektryczną. Właśnie dlatego ten element nie jest tylko „obudową z drutem” - od jego geometrii, jakości materiału i sposobu chłodzenia zależy stabilność całej maszyny.
W zależności od konstrukcji po stronie nieruchomej może znajdować się uzwojenie robocze, uzwojenie wzbudzenia albo układ odpowiedzialny za odbiór napięcia. W jednych maszynach to tam podaje się energię do pracy silnika, w innych właśnie tam powstaje użyteczne napięcie wyjściowe. Funkcja jest więc zależna od typu maszyny, ale rola mechaniczna pozostaje ta sama: element nie obraca się, a mimo to wykonuje ciężką pracę elektromagnetyczną.
To ma też praktyczny skutek. Stałe położenie ułatwia wyprowadzenie przewodów i chłodzenie, ale nie zwalnia z kontroli temperatury. Jeśli kanały wentylacyjne są zapchane pyłem albo urządzenie pracuje przy wysokim obciążeniu, izolacja starzeje się szybciej niż wskazywałby sam czas pracy. I właśnie dlatego do budowy tej części warto zajrzeć bliżej.

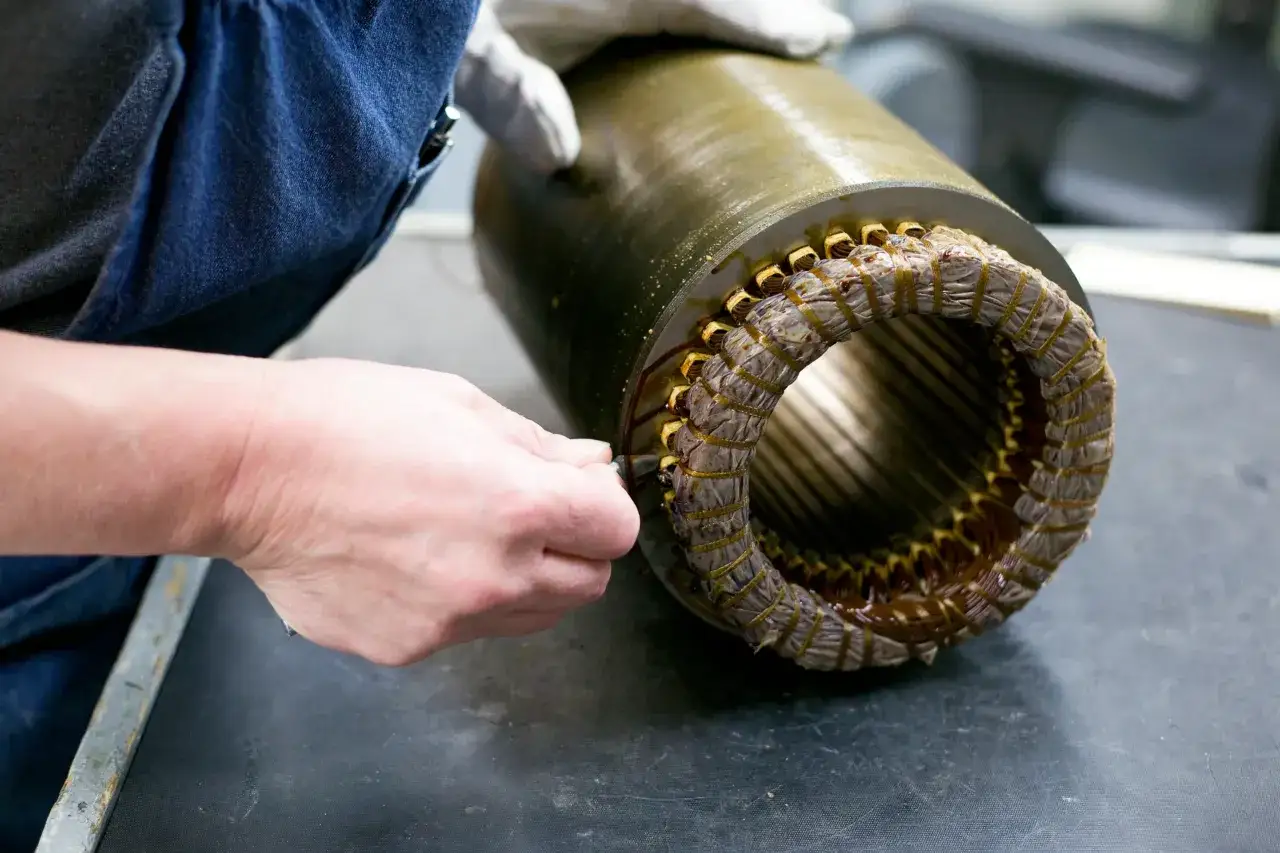

Z czego składa się pakiet blach i uzwojenie
Najważniejszym elementem konstrukcyjnym jest pakiet cienkich, izolowanych od siebie blach stalowych. Taki układ ogranicza straty od prądów wirowych, czyli niepożądanych prądów indukowanych w metalu, które zamieniałyby energię w ciepło. Gdyby zamiast pakietu była lita stal, sprawność maszyny spadłaby wyraźnie, a temperatura rosłaby szybciej.
W pakiecie są żłobki, w których układa się uzwojenie. Przewody miedziane lub aluminiowe są dodatkowo odizolowane, a całość po montażu zwykle się impregnuje lakierem albo żywicą. Impregnacja usztywnia uzwojenie, ogranicza drgania i poprawia odporność na wilgoć oraz pył. W maszynach pracujących na budowie, w wentylatorniach czy przy napędach pomocniczych ma to duże znaczenie, bo środowisko rzadko jest idealnie czyste.
W praktyce warto też patrzeć na klasę izolacji. Najczęściej spotyka się klasy A, B, F i H, których dopuszczalne temperatury gorącego punktu wynoszą odpowiednio około 105°C, 130°C, 155°C i 180°C. To nie jest drobiazg z katalogu. Jeśli projekt lub naprawa dobierze zbyt słabą izolację do warunków pracy, problem pojawi się szybciej, niż wielu użytkowników się spodziewa. Widać więc, że konstrukcja i termika są ze sobą mocno związane.
| Klasa izolacji | Dopuszczalny gorący punkt | Typowy sens zastosowania |
|---|---|---|
| A | około 105°C | Lżejsza praca, niższe obciążenie cieplne |
| B | około 130°C | Standardowe układy o umiarkowanej temperaturze |
| F | około 155°C | Najczęstszy wybór w silnikach przemysłowych |
| H | około 180°C | Warunki trudniejsze, większy margines cieplny |
Jeżeli ta część ma pracować długo i bez niespodzianek, sama geometria nie wystarczy. Równie ważne jest to, w jakim typie maszyny została użyta i jakiego obciążenia naprawdę doświadczy w terenie.
Jakie odmiany spotyka się w praktyce
Na placu budowy, w warsztacie i w automatyce najczęściej widzę silniki indukcyjne trójfazowe. Są odporne, względnie proste i dobrze znoszą pracę ciągłą, dlatego napędzają pompy, wentylatory, sprężarki, mieszadła czy przenośniki. W takich układach część nieruchoma odpowiada przede wszystkim za wytwarzanie pola, które „ciągnie” wirnik i tworzy moment obrotowy.
W mniejszych urządzeniach trafiają się też silniki jednofazowe. Tam konstrukcja bywa prostsza, ale rozruch zwykle wymaga dodatkowego rozwiązania, na przykład uzwojenia pomocniczego lub układu rozruchowego. W robotyce i precyzyjnej automatyce częściej spotyka się maszyny synchroniczne oraz napędy z magnesami trwałymi, gdzie elektronika steruje pracą uzwojeń znacznie dokładniej niż w klasycznym układzie przemysłowym.
W generatorach sytuacja jest równie ważna, tylko skutki są inne. Jeśli uzwojenie po stronie nieruchomej ma problem, cierpi nie tylko sprawność, ale też stabilność napięcia. To z kolei wpływa na jakość zasilania odbiorników, a w praktyce może oznaczać skoki napięcia, niestabilną pracę układów i większe ryzyko przestojów. Taki podział pokazuje, że nie ma jednej odpowiedzi dla wszystkich maszyn - zawsze trzeba znać ich typ i warunki pracy.
| Typ maszyny | Rola części nieruchomej | Gdzie spotkasz najczęściej | Co to zmienia w serwisie |
|---|---|---|---|
| Silnik indukcyjny | Tworzy pole magnetyczne napędzające wirnik | Pompy, wentylatory, sprężarki, betoniarki | Liczy się chłodzenie, symetria faz i stan izolacji |
| Silnik synchroniczny | Współpracuje z polem wirnika o stałej prędkości | Napędy precyzyjne, automatyka, robotyka | Duże znaczenie ma sterowanie i elektronika zasilająca |
| Generator | Odbiera energię jako napięcie wyjściowe | Agregaty, prądnice, alternatory | Kluczowa jest jakość uzwojeń i stabilność napięcia |
Gdy wiem, z jakim typem maszyny mam do czynienia, znacznie łatwiej przejść do objawów. A one zwykle pojawiają się wcześniej, niż użytkownik myśli.
Po czym poznać przegrzanie i uszkodzenie uzwojeń
Najpierw pojawia się zapach przegrzanego lakieru, potem wyższa niż zwykle temperatura obudowy, a dopiero później wyraźny spadek mocy lub wybijanie zabezpieczeń. To ważne, bo wiele osób reaguje dopiero na ostatni etap, kiedy szkoda jest już większa. Ja zwykle patrzę najpierw na temperaturę, równomierność pracy i stan izolacji, a dopiero potem na samą „moc” urządzenia.
Do najczęstszych sygnałów należą: ciemne przebarwienia na uzwojeniu, buczenie pod obciążeniem, nierówny rozruch, częste zadziałania termika oraz wzrost poboru prądu. Czasem problem wygląda jak usterka elektryczna, a w rzeczywistości zaczyna się od zbyt słabego chłodzenia, zużytych łożysk albo przeciążenia mechanicznego. To dlatego nie warto zakładać od razu najgorszego ani naprawiać „na ślepo”.
W praktyce przyjmuję prostą zasadę: jeśli temperatura izolacji rośnie o około 10°C ponad dopuszczalny poziom, żywotność całego układu może spaść nawet o połowę. To nie jest sztywny wyrok dla każdej maszyny, ale bardzo użyteczny sygnał, jak szybko starzeje się materiał. Dlatego w diagnostyce tak ważne są także warunki otoczenia, liczba startów i jakość wentylacji.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Zapach lakieru lub spalenizny | Przegrzanie izolacji | Temperaturę, obciążenie, wentylację |
| Nierówna praca i buczenie | Asymetria zasilania lub uszkodzenie uzwojenia | Napięcie faz, opór uzwojeń, stan wirnika |
| Częste zadziałanie zabezpieczenia | Zbyt wysoka temperatura lub przeciążenie | Chłodzenie, łożyska, warunki pracy |
| Spadek mocy | Częściowe zwarcie albo problem mechaniczny | Pobór prądu, izolację, stan mechaniczny |
Kiedy już mam te sygnały, przechodzę do pomiarów. I tu właśnie zaczyna się diagnostyka, która oszczędza pieniądze zamiast je pochłaniać.
Jak diagnozuję problem bez zbędnych kosztów
Najpierw robię oględziny i czyszczenie. Kurz, olej i osad potrafią udawać poważną awarię, a w rzeczywistości blokują tylko przepływ powietrza. Potem sprawdzam chłodzenie, wentylator, kanały powietrzne i ślady nadmiernego nagrzewania. Jeśli urządzenie pracuje w zapyleniu albo w wysokiej temperaturze otoczenia, ten etap jest absolutnie obowiązkowy.
- Porównuję pobór prądu między fazami i patrzę, czy nie ma wyraźnej asymetrii.
- Mierzę opór uzwojeń, bo duża różnica między fazami często wskazuje na problem wewnątrz maszyny.
- Badam rezystancję izolacji megomierzem, czyli miernikiem do oceny stanu izolacji pod napięciem probierczym.
- Sprawdzam łożyska i luz mechaniczny, bo uszkodzenie mechaniczne bardzo często udaje awarię elektryczną.
- Na końcu porównuję wyniki z warunkami pracy, a nie tylko z jedną „idealną” wartością z tabliczki.
W małych i średnich silnikach nie przywiązuję się do jednej liczby izolacji bez kontekstu. Znacznie ważniejsze jest to, czy wynik jest stabilny, powtarzalny i zgodny między fazami. Jeżeli pomiary są niejednoznaczne, nie uruchamiam maszyny „na próbę” tylko po to, żeby sprawdzić, czy znowu zadziała. To zazwyczaj kosztuje więcej niż sensowna diagnostyka od razu.
W warsztatowej praktyce dobrze sprawdzają się też proste narzędzia: kamera termiczna, miernik cęgowy i dokumentacja zdjęciowa. Dzięki nim łatwiej odróżnić pojedynczy gorący punkt od problemu systemowego. A to prowadzi wprost do decyzji, czy naprawiać, czy już wymieniać.
Co sprawdza się przed decyzją o naprawie
Nie każda usterka oznacza od razu przewijanie albo zakup nowej maszyny. Jeśli problem wynika z wilgoci, zabrudzenia albo słabego chłodzenia, czasem wystarcza suszenie, czyszczenie i ponowna impregnacja. To rozwiązanie ma sens zwłaszcza wtedy, gdy rdzeń i uzwojenie nie pokazują śladów głębokiego przegrzania.
| Sytuacja | Co zwykle robię | Kiedy to ma sens |
|---|---|---|
| Lekkie zabrudzenie i wilgoć | Czyszczenie, suszenie, kontrola izolacji | Gdy nie ma śladów przepalenia |
| Miejscowe uszkodzenie izolacji | Regeneracja lub przewinięcie | Gdy pakiet blach jest zdrowy |
| Zwęglony lakier i deformacja uzwojenia | Zazwyczaj wymiana | Gdy uszkodzenie jest rozległe |
| Awaria wraca po krótkim czasie | Szukanie przyczyny źródłowej | Gdy winne są chłodzenie, zasilanie lub mechanika |
Przed oddaniem maszyny do serwisu warto przygotować kilka konkretów: moc, napięcie, sposób pracy, liczbę startów na godzinę, warunki otoczenia, temperaturę obudowy i opis objawów w chwili awarii. Jeśli masz zdjęcia przebarwień albo zapis pomiarów, tym lepiej. Taki komplet informacji skraca diagnozę bardziej niż ogólne stwierdzenie, że „silnik się grzeje”.
W praktyce najwięcej oszczędza nie sama naprawa, tylko trafna decyzja podjęta po pomiarach. Jeśli maszyna pracuje w trudnym środowisku, warto też skrócić odstępy między przeglądami, bo pył, wilgoć i wibracje potrafią przyspieszyć zużycie szybciej, niż pokazuje kalendarz. Dobrze opisany przypadek daje szansę na naprawę trwałą, a nie tylko na krótkie „uratowanie” sprzętu.
