Oznaczenie ip54 mówi przede wszystkim o tym, jak urządzenie radzi sobie z pyłem i zachlapaniem, a nie o tym, czy jest „wodoodporne”. To ważne rozróżnienie, bo w elektryce i automatyce jedna cyfra na obudowie potrafi przesądzić o trwałości sprzętu, bezpieczeństwie pracy i kosztach późniejszych awarii. Poniżej rozkładam ten stopień ochrony na prosty język, pokazuję różnice względem innych klas i podpowiadam, kiedy taki wybór ma sens, a kiedy lepiej sięgnąć po coś mocniejszego.

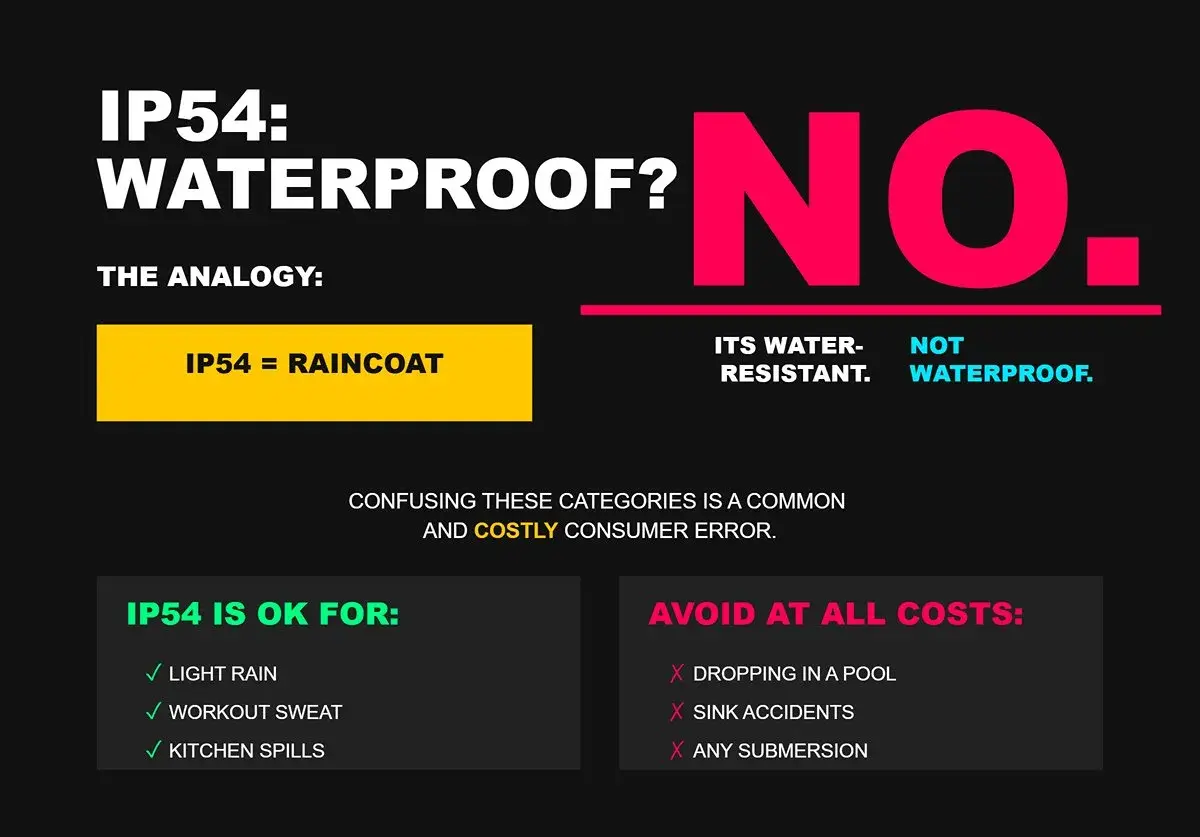

Najkrócej: to ochrona przed kurzem i bryzgami, nie przed pełnym kontaktem z wodą
- IP 54 oznacza częściową ochronę przed pyłem i ochronę przed bryzgami wody z każdej strony.
- To sensowny wybór do warsztatów, hal, zapleczy technicznych i osłoniętych stref zewnętrznych.
- Nie zastępuje klas IP65, IP66 ani IP67 tam, gdzie sprzęt jest myty, zalewany albo narażony na intensywny deszcz.
- Ostateczny poziom ochrony zależy nie tylko od obudowy, ale też od dławików, złączy, zaślepek i montażu.
- Ten stopień ochrony nie mówi nic o odporności na uderzenia, więc trzeba go odróżniać od klasy IK.
Co naprawdę oznacza IP 54 i jak czytać dwie cyfry
W praktyce ten zapis składa się z dwóch informacji. Pierwsza cyfra opisuje ochronę przed ciałami stałymi, a druga przed wodą. W przypadku IP 54 pierwsza cyfra „5” oznacza, że obudowa jest pyłoszczelna w stopniu ograniczającym wnikanie pyłu, a druga cyfra „4” mówi o ochronie przed bryzgami wody z dowolnego kierunku.
Ja traktuję to jako rozsądny kompromis. Urządzenie nie powinno się szybko zabrudzić pyłem tak, by przestało działać, i powinno przetrwać zachlapanie w typowych warunkach użytkowych. To jednak nadal nie jest sprzęt do zanurzenia ani do mycia pod ciśnieniem.
| Cyfra | Znaczenie | Co to daje w praktyce |
|---|---|---|
| 5 | Ochrona przed pyłem | Do wnętrza może dostać się niewielka ilość pyłu, ale nie powinna ona zakłócać pracy urządzenia. |
| 4 | Ochrona przed bryzgami | Woda rozpryskująca się z dowolnej strony nie powinna powodować uszkodzeń. |
To właśnie tu najczęściej pojawia się nieporozumienie: „ochrona przed wodą” nie znaczy „odporność na każdy rodzaj kontaktu z wodą”. Ten stopień ochrony jest bliski normalnej eksploatacji, ale nie zastępuje rozwiązań do pracy w cięższych warunkach. I to prowadzi do pytania, gdzie taka obudowa faktycznie sprawdza się najlepiej.
Gdzie taki stopień ochrony ma sens w elektryce i automatyce
IP 54 dobrze pasuje tam, gdzie jest kurz, okresowa wilgoć i ryzyko przypadkowego zachlapania, ale nie ma ciągłego kontaktu z wodą. W branży budowlanej i instalacyjnej to bardzo częsty scenariusz, bo wiele urządzeń pracuje w półotwartych przestrzeniach, na zapleczach technicznych albo w pomieszczeniach, które nie są sterylnie czyste.
- Warsztaty i hale produkcyjne - pył technologiczny, trociny, lekka wilgoć i sporadyczne zachlapania to środowisko, w którym taki poziom ochrony często wystarcza.
- Szafy sterownicze w osłoniętych miejscach - jeśli nie ma bezpośredniego mycia wodą, IP 54 bywa rozsądnym minimum dla aparatury i osprzętu.
- Oświetlenie i elementy instalacji w zadaszonych strefach - na przykład przy wejściach technicznych, pod wiatą, w garażach czy w częściach budynków narażonych na kurz.
- Czujniki i urządzenia automatyki - tam, gdzie ważna jest stabilność pracy, ale środowisko nie jest agresywne chemicznie ani stale mokre.
- Tymczasowe zaplecza budowy - szczególnie w miejscach, gdzie kurz z materiałów sypkich jest codziennością, a wilgoć pojawia się przy czyszczeniu albo pogodzie.
W praktyce nie patrzę wyłącznie na sam symbol na etykiecie. Liczy się też to, czy urządzenie stoi pod dachem, czy będzie myte, czy w pobliżu występuje pył cementowy albo gipsowy, i czy kabel wchodzi przez porządny dławik. Od tego zależy, czy IP 54 okaże się trafionym wyborem, czy tylko pozornie bezpiecznym kompromisem.
Jak IP 54 wypada na tle IP 44, IP 65 i IP 67
Najprościej: im wyższy stopień ochrony, tym lepsza odporność na pył i wodę, ale zwykle rosną też koszt, masa i wymagania montażowe. Nie zawsze opłaca się wybierać najwyższą klasę, jeśli sprzęt i tak pracuje w łagodnym środowisku. Z drugiej strony zbyt niski poziom ochrony szybko wychodzi bokiem, gdy urządzenie trafia do warsztatu, na zewnątrz albo w strefę częstego czyszczenia.
| Stopień ochrony | Co zapewnia | Typowe zastosowanie | Kiedy może być za słaby |
|---|---|---|---|
| IP 44 | Ochrona przed ciałami stałymi większymi niż 1 mm i przed zachlapaniem | Lekkie warunki wewnętrzne, podstawowe instalacje | Przy większym zapyleniu i częstszej wilgoci |
| IP 54 | Ograniczony pył i bryzgi wody z każdej strony | Warsztaty, hale, osłonięte strefy techniczne | Przy myciu pod ciśnieniem i ekspozycji na pełny deszcz |
| IP 65 | Pełna ochrona przed pyłem i odporność na strumień wody | Zewnętrzne obudowy, wymagające środowiska przemysłowe | Gdy potrzebne jest zanurzenie albo bardzo agresywne mycie |
| IP 67 | Pyłoszczelność i odporność na krótkotrwałe zanurzenie | Trudne warunki, urządzenia narażone na kontakt z wodą | Gdy występuje długotrwałe zanurzenie lub ekstremalne obciążenie wodą |
Najbardziej praktyczna różnica jest taka: IP 54 dobrze znosi codzienną eksploatację z kurzem i zachlapaniem, ale nie jest klasą do sytuacji „na mokro”. Jeśli urządzenie będzie wystawione na deszcz, myjkę, spływającą wodę z dachu albo częste czyszczenie, ja od razu patrzyłbym wyżej. Właśnie dlatego sama porównywarka klas nie wystarcza bez spojrzenia na warunki pracy.
Najczęstsze błędy przy wyborze i montażu
W branży elektrycznej najwięcej problemów nie bierze się z samej klasy ochrony, tylko z błędnej interpretacji albo niechlujnego montażu. Obudowa może mieć odpowiedni stopień ochrony w katalogu, a mimo to realnie nie spełniać swojej funkcji po kilku tygodniach pracy.
- Mylenie bryzgów z myciem pod ciśnieniem - to nie to samo, a różnica jest bardzo praktyczna.
- Zakładanie, że cała instalacja ma ten sam poziom ochrony - kabel, złącze, dławik i zaślepka też muszą pasować do warunków.
- Ignorowanie kondensacji - wilgoć z powietrza potrafi zaszkodzić równie skutecznie jak kałuża po deszczu.
- Pomijanie klasy IK - IP mówi o wodzie i pyłach, ale nie o odporności na uderzenia mechaniczne.
- Przekonanie, że wyższy numer zawsze oznacza lepszy wybór - czasem przewymiarowanie podnosi koszt bez realnej korzyści.
W budownictwie szczególnie zdradliwy bywa pył cementowy i gipsowy. Jest drobny, wchodzi w szczeliny, a przy nieprawidłowo dobranym przepuście kablowym potrafi szybciej obnażyć słabe miejsce niż zwykły kurz warsztatowy. Jeśli sprzęt ma pracować długo, kluczowe są detale montażu, nie tylko liczba na tabliczce znamionowej.
Jak sprawdzić, czy deklaracja producenta ma sens
Przy zakupie albo odbiorze urządzenia warto spojrzeć szerzej niż na sam nadruk IP. Z doświadczenia wiem, że to właśnie dokumentacja i osprzęt montażowy najczęściej decydują o tym, czy deklarowany poziom ochrony ma szansę utrzymać się w realnych warunkach.
- Sprawdź, czego dotyczy deklaracja - czy chodzi o samą obudowę, czy o kompletny zestaw z osprzętem.
- Zweryfikuj dławiki i złącza - uszczelnienie wejścia kabla bywa słabszym punktem niż sama puszka.
- Oceń warunki pracy - pył, wilgoć, temperatura, chemia i sposób czyszczenia potrafią zmienić wymagania.
- Ustal pozycję montażu - obudowa zamontowana „na płasko” i pod kątem może inaczej pracować z wodą niż zakładano w testach.
- Nie mieszaj ochrony środowiskowej z mechaniczną - odporność na bryzgi nie oznacza odporności na kopnięcia, uderzenia czy drgania.
Ja przy takich zakupach pytam jeszcze o jeden szczegół: co dzieje się po serwisie. Czasem urządzenie traci szczelność nie dlatego, że było źle zaprojektowane, tylko dlatego, że ktoś nie dokręcił pokrywy, wymienił uszczelkę na nieodpowiednią albo zostawił niewłaściwie zaślepiony otwór. To drobiazg, ale właśnie takie drobiazgi kosztują najwięcej.
Co warto zapamiętać przy wyborze sprzętu do kurzu i wilgoci
IP 54 to rozsądny poziom ochrony dla wielu urządzeń elektrycznych pracujących w warunkach lekkiego lub umiarkowanego zapylenia oraz przy okazjonalnych zachlapaniach. Nie jest to jednak rozwiązanie uniwersalne. Jeśli sprzęt ma być narażony na strumień wody, intensywny deszcz, mycie albo zanurzenie, trzeba sięgnąć po wyższą klasę i sprawdzić cały układ uszczelnień, a nie tylko samą obudowę.
Gdy mam podjąć decyzję szybko, patrzę na trzy rzeczy: czy jest kurz, czy będzie woda i czy urządzenie ma szansę pracować bezpiecznie po całym cyklu montażu, serwisu i eksploatacji. Jeśli na którekolwiek z tych pytań odpowiedź brzmi „bardziej niż trochę”, wybór klasy ochrony trzeba przemyśleć ponownie, zanim pojawi się awaria.
