Spawanie elektrodą rutylową: Poradnik krok po kroku dla początkujących

Spawanie elektrodą rutylową to umiejętność, którą może opanować niemal każdy, kto chce samodzielnie wykonywać proste prace naprawcze, montażowe czy też realizować swoje hobby. Ja sam, gdy zaczynałem swoją przygodę ze spawaniem, właśnie od tego typu elektrod postanowiłem wyjść. Dlaczego? Bo są po prostu najbardziej wybaczające błędy i dają największą szansę na sukces już za pierwszym razem. Ten artykuł to kompleksowy, praktyczny poradnik, który krok po kroku wyjaśni proces spawania elektrodą rutylową. Dowiesz się, jak przygotować sprzęt i materiał, dobrać parametry spawarki oraz opanować prawidłową technikę, aby Twoje pierwsze spoiny były mocne i estetyczne.

Elektroda rutylowa: idealny wybór na początek

Co kryje się pod nazwą "elektroda rutylowa" i czym zdobyła popularność?

Elektroda rutylowa to zdecydowanie najpopularniejszy i najbardziej uniwersalny typ elektrody, jaki znajdziesz na rynku. Jej największą zaletą, zwłaszcza dla osób dopiero wchodzących w świat spawania, jest niezwykła łatwość zajarzenia i utrzymania łuku spawalniczego. Do tego dochodzi stosunkowo niewielka ilość odprysków, co przekłada się na gładkie lico spoiny, a także fakt, że żużel, który powstaje podczas spawania, jest zazwyczaj bardzo łatwy do usunięcia. Te cechy sprawiają, że jest ona idealnym narzędziem dla hobbystów i początkujących majsterkowiczów.

Idealne zadania dla elektrody rutylowej: gdzie sprawdzi się najlepiej?

Elektrody rutylowe, często spotykane pod oznaczeniem E6013, są stworzone z myślą o konkretnych zastosowaniach. Najlepiej sprawdzają się przy spawaniu:

• Niestopowych i niskostopowych stali konstrukcyjnych.
• Elementów o małej i średniej grubości.
• Pracach warsztatowych, gdzie liczy się wszechstronność.
• Naprawach i remontach w gospodarstwie domowym czy warsztacie.
• Projektach hobbystycznych, gdzie nie wymagana jest najwyższa klasa wytrzymałości spoiny.

To właśnie te zastosowania sprawiają, że jest to tak często wybierany rodzaj elektrody.

Kiedy warto sięgnąć po inny rodzaj elektrody? Ograniczenia, o których musisz wiedzieć.

Chociaż elektrody rutylowe są fantastyczne na początek i do wielu codziennych zastosowań, ważne jest, aby pamiętać o ich ograniczeniach. Nie nadają się one do spawania konstrukcji o wysokiej odpowiedzialności. Mam tu na myśli elementy, od których zależy bezpieczeństwo ludzi, na przykład główne elementy nośne budynków, rurociągi pod wysokim ciśnieniem czy części maszyn pracujące pod dużym obciążeniem. W takich przypadkach konieczne jest użycie innych, specjalistycznych elektrod, na przykład zasadowych, które zapewniają znacznie wyższe parametry wytrzymałościowe spoiny.

Przygotowanie do spawania: fundament dobrej spoiny

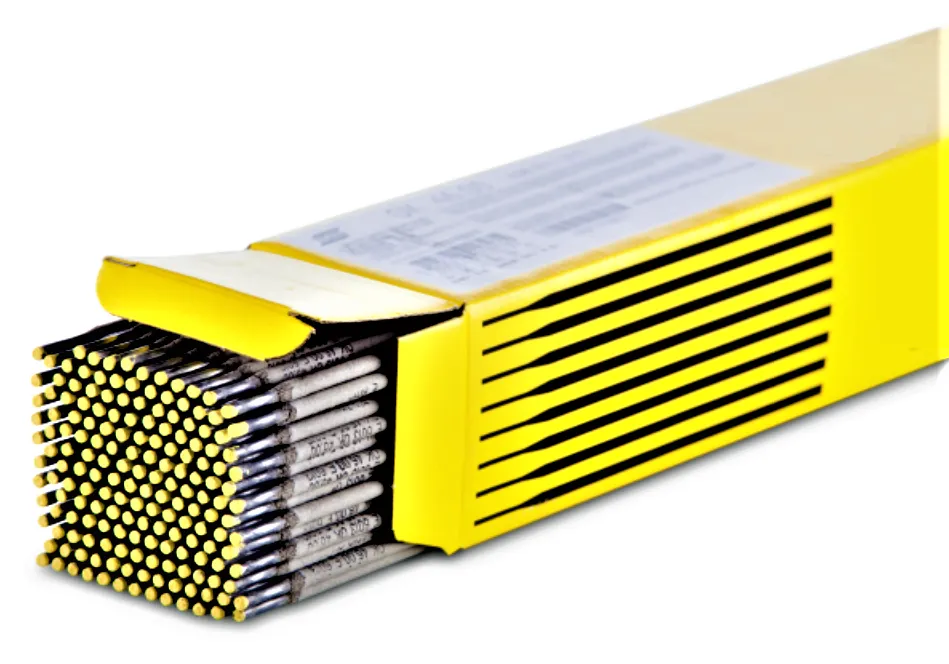

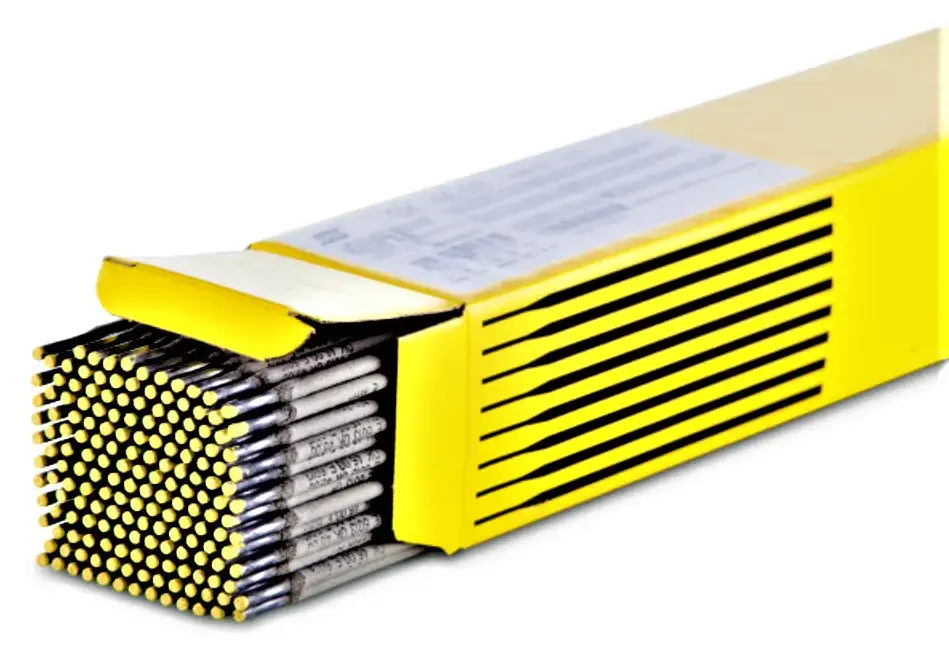

Niezbędnik spawacza: Jaki sprzęt musisz mieć pod ręką oprócz spawarki?

Zanim w ogóle pomyślisz o włączeniu spawarki, upewnij się, że masz kompletne wyposażenie ochronne. To absolutna podstawa, o której nigdy nie można zapominać. Oto lista tego, co jest Ci niezbędne:

• Przyłbica spawalnicza koniecznie z odpowiednim filtrem, który ochroni Twoje oczy przed szkodliwym promieniowaniem łuku.
• Rękawice spawalnicze grube, skórzane, które ochronią Twoje dłonie przed odpryskami gorącego metalu i promieniowaniem.
• Odzież ochronna najlepiej wykonana z trudnopalnego materiału, zakrywająca całe ciało. Pamiętaj o długich rękawach i nogawkach!
• Młotek spawalniczy niezbędny do usuwania żużla po spawaniu.
• Szczotka druciana do oczyszczenia spawanych elementów przed pracą i spoiny po usunięciu żużla.

Dopiero gdy masz to wszystko, możesz przejść dalej.

Bezpieczeństwo to nie żarty: Jak przygotować stanowisko pracy i chronić siebie?

Bezpieczeństwo pracy spawacza to kwestia priorytetowa. Zanim zaczniesz, upewnij się, że Twoje stanowisko pracy spełnia podstawowe wymogi:

• Wentylacja: Praca w dobrze wentylowanym pomieszczeniu lub na otwartej przestrzeni jest kluczowa. Dymy spawalnicze są szkodliwe dla zdrowia.
• Usuń materiały łatwopalne: Upewnij się, że w pobliżu spawania nie ma żadnych materiałów łatwopalnych, takich jak drewno, tkaniny, rozpuszczalniki czy oleje.
• Gaśnica: Miej pod ręką sprawną gaśnicę, najlepiej proszkową, na wypadek nieprzewidzianych zdarzeń.
• Pełny ubiór ochronny: Zawsze stosuj pełen ubiór ochronny. Nawet krótkie spawanie w T-shircie może skończyć się bolesnymi poparzeniami.

Pamiętaj, że lekkomyślność w kwestii BHP może mieć bardzo poważne konsekwencje.

Czysty materiał, lepsza spoina: Jak prawidłowo przygotować elementy do spawania?

Porowatość spoiny, czyli małe dziurki w metalu, to jeden z najczęstszych problemów, szczególnie u początkujących. Bardzo często wynika ona z niedostatecznego przygotowania materiału. Zanieczyszczenia takie jak rdza, farba, smary, olej czy wilgoć mogą reagować z metalem podczas spawania, tworząc gazy, które następnie tworzą pory. Dlatego tak ważne jest, aby przed spawaniem dokładnie oczyścić obie łączone powierzchnie. Użyj do tego szczotki drucianej, papieru ściernego, a w razie potrzeby szlifierki kątowej. Im czystszy materiał, tym większa szansa na uzyskanie mocnej i jednolitej spoiny.

Jak czytać oznaczenia? Szybki przewodnik po cyfrach na elektrodzie (np. E6013).

Na opakowaniach elektrod często znajdziesz oznaczenia, które mogą wydawać się skomplikowane. Najpopularniejsze elektrody rutylowe na naszym rynku to te z oznaczeniem AWS A5.1: E6013. Dla początkującego najważniejsze jest, aby rozpoznać, że jest to właśnie elektroda typu rutylowego. Pozostałe cyfry i litery w bardziej skomplikowanych oznaczeniach informują o pozycjach spawania, rodzaju otuliny czy właściwościach mechanicznych spoiny, ale w kontekście nauki podstaw, skupienie się na typie elektrody jest kluczowe.

Ustawienia spawarki bez tajemnic: prosta instrukcja

Biegunowość, czyli plus czy minus? Jak prawidłowo podłączyć przewody i dlaczego ma to znaczenie.

Prawidłowe podłączenie biegunowości jest kluczowe dla uzyskania dobrej spoiny. W przypadku elektrod rutylowych zazwyczaj spawamy prądem przemiennym (AC) lub prądem stałym (DC) z biegunowością ujemną na elektrodzie (oznaczone jako DC- lub "-"). Oznacza to, że uchwyt elektrody podłączamy do bieguna ujemnego spawarki, a zacisk masowy do bieguna dodatniego. Dlaczego to ważne? Właściwa biegunowość wpływa na głębokość wtopienia, stabilność łuku oraz sposób nagrzewania się elektrody i materiału. Złe podłączenie może skutkować problemami z zajarzeniem łuku, niestabilnym jeziorkiem spawalniczym i słabą jakością spoiny.

Moc ma znaczenie: Jak idealnie dobrać prąd (amperaż) do średnicy elektrody?

Dobór odpowiedniego prądu spawania, czyli amperażu, jest jednym z najważniejszych czynników wpływających na jakość spoiny. Zbyt niski prąd spowoduje, że elektroda będzie się przyklejać i łuk będzie niestabilny. Zbyt wysoki prąd może prowadzić do przepalenia materiału i powstawania podtopień. Kluczem jest znalezienie złotego środka, który zapewni stabilny łuk i odpowiednie wtopienie. Ta wartość jest ściśle powiązana ze średnicą używanej elektrody.

Praktyczna ściągawka: Tabela ustawień prądu dla najpopularniejszych elektrod.

Oto orientacyjne wartości prądu spawania dla najczęściej używanych elektrod rutylowych. Pamiętaj, że są to wartości wyjściowe w praktyce możesz potrzebować niewielkich korekt w zależności od pozycji spawania, grubości materiału czy własnych preferencji.

Średnica elektrody (mm)	Orientacyjny zakres prądu (A)
2,5	60-90
3,2	90-130
4,0	140-180

Czas na praktykę: technika spawania elektrodą rutylową

Krok 1: Zajarzenie łuku dwie niezawodne metody, by uniknąć "przyklejania" elektrody.

Zajarzenie łuku to pierwszy i często najtrudniejszy moment dla początkujących. Istnieją dwie podstawowe metody:

• Metoda "drapania": Polega na szybkim potarciu końcem elektrody o materiał, podobnie jak zapalamy zapałkę. Jest to metoda często preferowana przez początkujących, ponieważ daje większą kontrolę.
• Metoda "stukania": Polega na krótkim przyłożeniu elektrody do materiału i szybkim jej oderwaniu. Wymaga nieco więcej wyczucia.

Jeśli elektroda się przykleja, najczęstszym winowajcą jest zbyt mały prąd spawania lub nieprawidłowa technika zajarzenia. Po kilku próbach na pewno poczujesz, o co chodzi.

Krok 2: Złoty środek jak utrzymać idealny kąt i odległość elektrody od materiału?

Po zajarzeniu łuku kluczowe jest utrzymanie jego stabilności. Osiągniesz to poprzez:

• Krótki łuk: Odległość między końcem elektrody a spawanym materiałem powinna być mniej więcej równa średnicy elektrody. Zbyt długi łuk powoduje niestabilność, zwiększa ilość odprysków i osłabia spoinę.
• Kąt elektrody: Trzymaj elektrodę pod kątem około 70-80 stopni w stosunku do kierunku spawania. Oznacza to, że elektroda jest lekko pochylona w kierunku ruchu.

Te dwa parametry są absolutnie fundamentalne dla jakości spoiny.

Krok 3: Równym ściegiem jak prowadzić elektrodę, by spoina była mocna i estetyczna?

Teraz czas na ruch. Prowadzenie elektrody powinno być równomierne i ze stałą prędkością. Możesz stosować ruch prostoliniowy, jeśli chcesz uzyskać węższą spoinę, lub lekko zakosowy (na boki), aby uzyskać szerszy ścieg. Ważne jest, aby nie zatrzymywać się w jednym miejscu i nie przyspieszać zbyt gwałtownie. Staraj się utrzymać stałą odległość od materiału i stały kąt. Ja zawsze powtarzam sobie w głowie: "płynny ruch, płynny ruch".

Krok 4: Perfekcyjne zakończenie: Jak prawidłowo zakończyć spaw i uniknąć krateru?

Zakończenie spawania to często niedoceniany etap. Jeśli po prostu oderwiesz elektrodę, na końcu spoiny powstanie tzw. krater końcowy wgłębienie, które może osłabić spoinę i być miejscem, gdzie zaczynają się pęknięcia. Aby tego uniknąć, pod koniec spawania lekko cofnij elektrodę (o około 1-2 cm w kierunku przeciwnym do spawania) i przytrzymaj łuk przez ułamek sekundy. Pozwoli to wypełnić krater stopionym metalem i uzyskać gładkie zakończenie.

Twoja pierwsza spoina jest gotowa co teraz?

Żużel dlaczego jego usunięcie jest absolutnie kluczowe?

Po zakończeniu spawania na powierzchni spoiny tworzy się warstwa żużlu. Usunięcie tego żużlu jest absolutnie kluczowe z dwóch powodów. Po pierwsze, pozwala ono na prawidłową ocenę jakości wykonanej spoiny. Dopiero po oczyszczeniu zobaczysz, czy nie ma porów, podtopień, pęknięć lub innych wad. Po drugie, jeśli planujesz kolejne warstwy spawania lub malowanie, czysta powierzchnia jest do tego niezbędna. Żużel może zawierać zanieczyszczenia, które negatywnie wpłyną na kolejne etapy pracy.

Młotek i szczotka w dłoń: Jak i kiedy najskuteczniej pozbyć się żużlu?

Do usuwania żużlu najlepiej użyć wspomnianego wcześniej młotka spawalniczego. Uderzaj nim delikatnie wzdłuż spoiny, aby wykruszyć większe fragmenty. Następnie, aby pozbyć się drobniejszych pozostałości i oczyścić powierzchnię, użyj szczotki drucianej. Pamiętaj, aby poczekać, aż spoina nieco ostygnie gorący żużel może być trudniejszy do usunięcia, a zbyt szybkie czyszczenie może spowodować uszkodzenie spoiny.

Jak ocenić swoją pracę? Pierwsza inspekcja jakości wykonanej spoiny.

Gdy już oczyścisz spoinę, przyjrzyj się jej uważnie. Szukaj przede wszystkim:

• Równości lica: Czy spoina jest w miarę równa, bez nadmiernych nierówności?
• Braku porów: Czy nie widać małych dziurek w metalu?
• Braku podtopień: Czy krawędzie materiału nie są przepalone, a spoina nie jest "wklęsła" na brzegach?
• Braku pęknięć: Czy na powierzchni nie widać żadnych widocznych pęknięć?

Ta pierwsza inspekcja to Twój pierwszy krok do identyfikacji potencjalnych błędów i nauki na przyszłość.

Uniknij frustracji: najczęstsze błędy początkujących i jak je naprawić

Problem: Spoina jest "dziurawa" (porowata). Jakie są przyczyny i jak im zapobiec?

Porowatość jest zmorą początkujących. Najczęściej wynika z dwóch przyczyn: wilgotnej elektrody (wilgoć paruje podczas spawania, tworząc gazy) lub zanieczyszczonego materiału (jak wspominałem wcześniej). Rozwiązanie jest proste: przechowuj elektrody w suchym miejscu, a jeśli masz wątpliwości, możesz je dosuszyć w specjalnym piecyku lub prowizorycznie w piekarniku (zgodnie z zaleceniami producenta!). Zawsze też dokładnie czyść spawane elementy.

Problem: Krawędzie są wtopione, a środek wypukły (podtopienia). Jak skorygować technikę?

Podtopienia, czyli sytuacja, gdy krawędzie materiału są jakby "wtopione" w spoinę, a sam środek jest wypukły, zazwyczaj oznaczają zbyt wysoki prąd spawania lub nieprawidłową prędkość prowadzenia elektrody. Spróbuj zmniejszyć amperaż na spawarce. Jeśli to nie pomoże, spróbuj prowadzić elektrodę nieco szybciej, ale nadal ze stałą prędkością. Czasem wystarczy niewielka korekta.

Problem: Wszędzie pełno odprysków. Jak zminimalizować "strzelanie" elektrody?

Elektrody rutylowe mają tendencję do generowania pewnej ilości odprysków to ich cecha. Jednak nadmierna ilość może świadczyć o problemach. Upewnij się, że prąd jest odpowiednio dobrany (nie za wysoki, nie za niski) i że utrzymujesz stabilny, krótki łuk. Długi łuk znacząco zwiększa ilość odprysków. Czasem wymiana elektrody na inną, dobrej jakości, również może pomóc.

Problem: Elektroda ciągle się przykleja. Co sprawdzić w pierwszej kolejności?

To klasyczny problem początkujących. Najczęściej winowajcą jest zbyt mały prąd spawania. Zwiększ amperaż o kilka jednostek i spróbuj ponownie. Drugą możliwością jest wspomniana już trudność z prawidłowym zajarzeniem łuku. Ćwicz technikę "drapania" lub "stukania" na kawałku złomu, aż poczujesz pewność. Pamiętaj, że każdy spawacz kiedyś zaczynał i miał podobne problemy!
