Zanim zaczniesz, ustal typ instalacji i kolejność przewodów
- W nowej instalacji przewód fazowy to zwykle brązowy lub czarny, neutralny jest niebieski, a ochronny żółto-zielony.
- Przed dotknięciem przewodów trzeba wyłączyć obwód i potwierdzić brak napięcia miernikiem dwubiegunowym.
- Gniazd nie łączy się szeregowo, tylko równolegle, bo inaczej rośnie ryzyko awarii i grzania zacisków.
- W starym układzie dwuprzewodowym sama wymiana osprzętu nie poprawia automatycznie ochrony przeciwporażeniowej.
- W nowych i modernizowanych obwodach gniazd zwykle stosuje się RCD 30 mA, najczęściej typu A.
- Jeśli nie masz pewności co do PEN, PE albo stanu puszki, lepiej przerwać pracę i zrobić pomiary.
Co naprawdę oznacza poprawne podłączenie gniazda
W polskich mieszkaniach najczęściej spotykam gniazda z bolcem ochronnym, czyli osprzęt przeznaczony do pracy z przewodem ochronnym PE. Poprawne podłączenie to nie tylko wpięcie żył w odpowiednie zaciski, ale też zachowanie ochrony przeciwporażeniowej i spójnego układu w całym obwodzie. W materiałach dydaktycznych zpe.gov.pl ten podział przewodów jest pokazany bardzo jasno: faza, neutralny i ochronny mają różne funkcje i nie wolno ich mieszać.
Ja patrzę na gniazdo w pierwszej kolejności jak na element ochrony, a dopiero później jak na punkt poboru prądu. Jeśli ma bolec, zacisk ochronny musi mieć sensowny kontakt z przewodem PE. Jeśli instalacja jest starsza, a przewody są tylko dwa, nie zakładam automatycznie, że da się uzyskać taki sam poziom ochrony jak w nowym układzie. Nie łączy się gniazd szeregowo i nie traktuje się osprzętu jako miejsca do improwizowanych mostków. Standardem jest połączenie równoległe, czyli takie, w którym każde gniazdo dostaje właściwe żyły z obwodu.
| Element | Znaczenie | Jak to traktuję w praktyce |
|---|---|---|
| L | Przewód fazowy | Najczęściej brązowy, czarny albo szary; zwyczajowo patrząc od frontu, z bolcem u góry, trafia do lewego zacisku, ale zawsze sprawdzam oznaczenie mechanizmu. |
| N | Przewód neutralny | Zwykle niebieski; prowadzi tor roboczy i nie służy jako obejście dla ochrony. |
| PE | Przewód ochronny | Żółto-zielony; łączy się ze stykiem ochronnym i nie powinien być używany do innych celów. |
| PEN | Przewód ochronno-neutralny | Spotykany w starszych instalacjach TN-C; wymaga ostrożności, bo nie wolno traktować go jak zwykłego PE w nowym układzie. |
Jak rozpoznać przewody i starą instalację
Kolor pomaga, ale nie rozstrzyga wszystkiego. W remontowanych mieszkaniach widziałem przewody opisane poprawnie tylko na pierwszy rzut oka, a w puszce już po kilku przeróbkach, przejściówkach i improwizowanych mostkach. Dlatego najpierw oglądam żyły, potem sprawdzam testerem, dopiero na końcu biorę śrubokręt do ręki.
| Co widzę | Co to zwykle oznacza | Na co zwracam uwagę |
|---|---|---|
| Brązowy, czarny lub szary, niebieski i żółto-zielony | Nowocześniejszy układ 3-żyłowy | Sprawdzam zgodność z oznaczeniami L, N i PE oraz stan zacisków. |
| Tylko dwie żyły | Prawdopodobnie starszy układ TN-C | Nie zakładam istnienia osobnego PE; sama wymiana gniazda nie poprawia ochrony. |
| Żyły aluminiowe, kruche albo ciemne na końcach | Stara instalacja o podwyższonym ryzyku złego kontaktu | Liczy się stan mechaniczny przewodu, nie tylko kolor izolacji. |
| Ślady nadpalenia, stopiona izolacja, luźna puszka | Przegrzewanie albo wcześniejsza awaria połączeń | Nie idę dalej w montaż, dopóki nie ustalę przyczyny. |
W takim miejscu nie ufam samej „probówce”, bo to zbyt mało, żeby ocenić stan obwodu. Używam miernika dwubiegunowego, a przy starych obwodach sprawdzam też ciągłość ochrony. To właśnie ten etap oddziela prostą wymianę osprzętu od pracy, która wymaga już pomiarów i często szerszej modernizacji instalacji. Dopiero po takiej ocenie ma sens sam montaż mechanizmu.

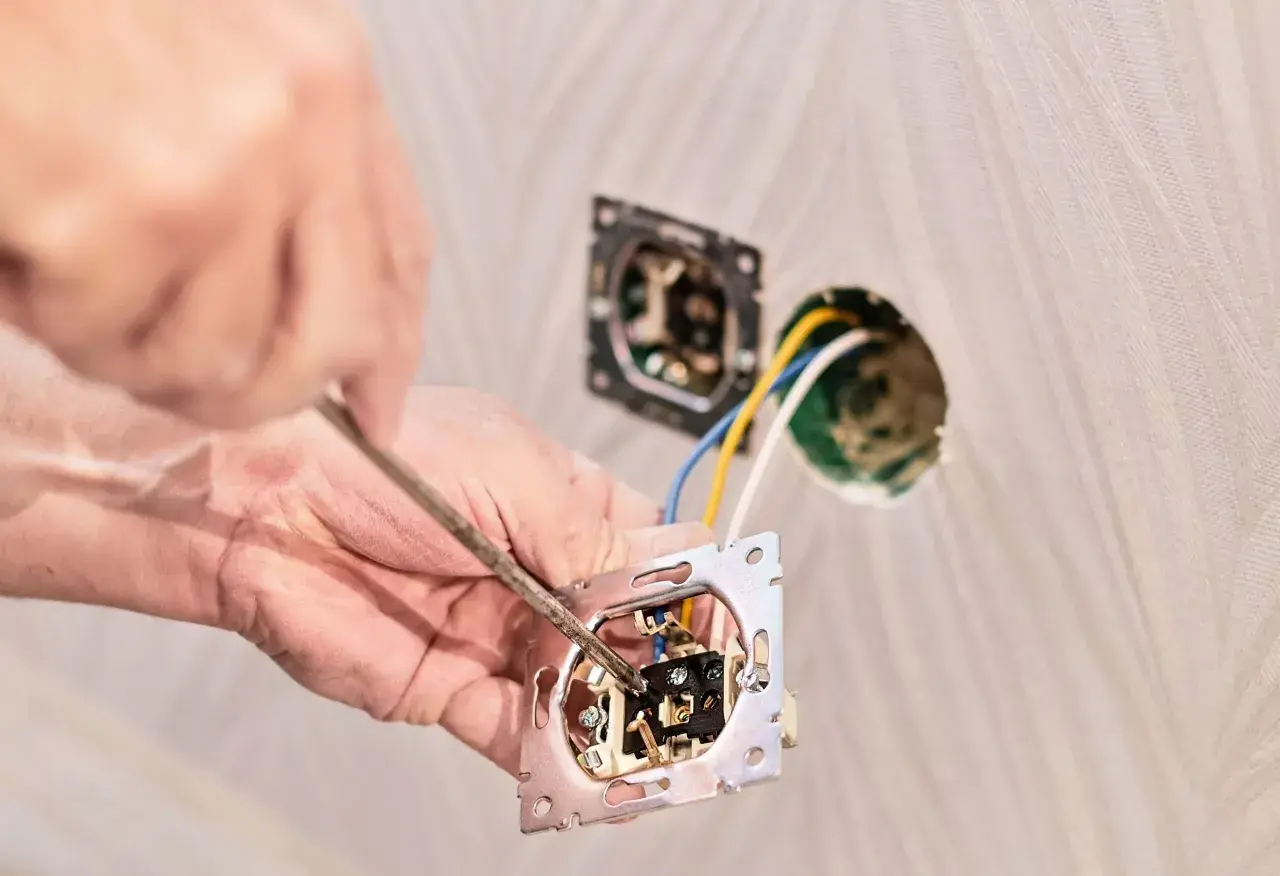

Bezpieczny montaż krok po kroku
Nie robię takiej pracy „na pamięć”. Najpierw wyłączam właściwy obwód w rozdzielnicy, a potem od razu sprawdzam, czy napięcie rzeczywiście zniknęło. Sam wyłącznik nie wystarczy jako dowód. Zdarza się, że ktoś oznaczył obwód źle, ktoś podłączył coś po drodze albo przewód został zasilony z innego miejsca.
- Wyłącz obwód i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia testerem dwubiegunowym, nie tylko próbnikiem neonowym.
- Zdejmij ramkę i mechanizm, a potem oceń stan zacisków oraz długość żył.
- Przygotuj końcówki przewodów. Zwykle odizolowuję około 10-12 mm, ale zawsze patrzę na oznaczenie producenta na mechanizmie.
- Podłącz przewód ochronny do PE, neutralny do N, a fazowy do L.
- Ułóż przewody tak, żeby nie były naprężone, nie zostały przycięte przez puszkę i nie wciskały się pod ostre krawędzie.
- Przykręć mechanizm, wypoziomuj osprzęt, załóż ramkę i dopiero wtedy włącz zasilanie.
- Po załączeniu sprawdź gniazdo testerem i, jeśli instalacja ma RCD, przetestuj także jego działanie.
W gniazdach podwójnych i modułowych mostki wykonuję tylko wtedy, gdy przewiduje je konstrukcja osprzętu. Nie robię własnych skrętek ani łączenia „na oko”, bo to zwykle kończy się grzaniem styków albo przypadkowym wybiciem zabezpieczeń. Gniazda łączy się równolegle, a nie szeregowo, i to właśnie ta zasada najczęściej ratuje całą instalację przed chaosem. Kiedy montaż jest już opanowany, następnym krokiem jest dobór osprzętu do miejsca pracy.
Jak dobrać gniazdo do miejsca, a nie tylko do ramki
Dobór osprzętu ma większe znaczenie, niż wiele osób zakłada na etapie remontu. W suchym pokoju wystarczy zwykle zwykłe gniazdo podtynkowe, ale w garażu, pralni, warsztacie albo na tarasie trzeba już patrzeć na odporność mechaniczną, bryzgoszczelność i sposób montażu. Sam wygląd ramki to ostatnia rzecz, na którą patrzę.
| Wariant | Kiedy ma sens | Na co zwracam uwagę | Typowy błąd |
|---|---|---|---|
| Gniazdo pojedyncze podtynkowe | Typowe pokoje, salon, sypialnia | Wygodne zaciski, prawidłowa głębokość puszki, brak naprężeń przewodów | Zbyt ciasna puszka i przeciśnięta izolacja |
| Gniazdo podwójne | Biurko, kuchnia, miejsce z kilkoma odbiornikami | Obciążenie jednego punktu i poprawne mostkowanie tylko zgodnie z konstrukcją osprzętu | Łączenie żył prowizorycznym mostkiem bez sprawdzenia zacisków |
| Osprzęt bryzgoszczelny IP44 lub wyższy | Łazienka, pralnia, garaż, taras | Uszczelki, klapka, stan gniazda i zgodność z warunkami miejsca | Mylenie klasy IP z pełnym zabezpieczeniem przed błędnym montażem |
| Gniazdo natynkowe warsztatowe | Piwnica, warsztat, budowa, pomieszczenia techniczne | Solidne mocowanie, odporność mechaniczna, prowadzenie przewodu | Montowanie delikatnego osprzętu tam, gdzie łatwo o uderzenie albo wilgoć |
| Stary układ bez osobnego PE | Instalacje historyczne, remonty punktowe | Stan przewodów, sposób ochrony i sens całej modernizacji | Zakładanie, że sam nowy front gniazda załatwia bezpieczeństwo |
Przy osprzęcie z szybkozłączami montaż bywa szybszy, ale nie znaczy to, że można zlekceważyć stan przewodu. Przy starych, sztywnych albo aluminiowych żyłach ja częściej wybieram rozwiązanie, które daje większą kontrolę nad dociskiem. Po doborze odpowiedniego wariantu zostają już głównie błędy wykonawcze, a te są zwykle prostsze do uniknięcia niż się wydaje.
Najczęstsze błędy, które widzę najczęściej
- Zaufanie tylko do wyłącznika nadprądowego - wyłączenie bezpiecznika nie zastępuje pomiaru, bo ktoś mógł źle opisać obwód albo zasilić go inaczej.
- Mostkowanie do rur, kaloryfera albo przypadkowego elementu metalowego - to nie jest poprawne uziemienie i nie daje ochrony, której oczekuje się od PE.
- Łączenie gniazd w szeregu - powoduje problemy z napięciem, przegrzewanie i trudne do znalezienia awarie.
- Zbyt krótkie żyły w puszce - przy późniejszym serwisie przewód wysuwa się z zacisku albo zaczyna się luzować.
- Goła miedź wystająca poza zacisk - wystarczy jeden dotyk do ramki albo sąsiedniego zacisku i robi się problem.
- Oparcie się wyłącznie na kolorach - w starszych i przerabianych instalacjach barwy bywają mylące, więc i tak sprawdzam wszystko miernikiem.
- Dokręcanie „na wyczucie” - zbyt słaby docisk grzeje styk, a zbyt mocny może uszkodzić przewód albo zacisk.
Jeśli po montażu różnicówka od razu wybija, nie szukam obejścia. Najpierw wracam do przewodów ochronnych i neutralnych, potem do stanu izolacji i samej puszki. Taki objaw zwykle mówi, że błąd jest mechaniczny albo układowy, a nie „w pechowym bezpieczniku”.
Co jeszcze sprawdzam, zanim uznam obwód za gotowy
Na koniec robię krótki przegląd, bo to on odróżnia instalację „działającą” od instalacji pewnej. Sprawdzam opis obwodu w rozdzielnicy, działanie przycisku testowego RCD, czy przewody nie są ściśnięte przez puszkę i czy po kilku minutach pracy mechanizm nie robi się wyraźnie ciepły. To są drobiazgi, ale właśnie one najczęściej decydują o tym, czy montaż będzie bezproblemowy także za kilka miesięcy.
- W 2026 roku za prostą wymianę gniazda w gotowej puszce zwykle płaci się 35-85 zł netto.
- Jeśli dochodzi dojazd, korekta starej puszki albo praca przy aluminiowej instalacji, kwota częściej rośnie do 60-200 zł.
- Sam osprzęt do zwykłego gniazda to zazwyczaj kilka do kilkunastu złotych, a modele bryzgoszczelne są wyraźnie droższe.
- Przy modernizacji obwodu nie pomijam pomiarów, bo sam montaż bez testu nie mówi nic o ciągłości ochrony.
Najlepszy efekt daje tu prosty nawyk: nie kończyć pracy w momencie, gdy w gnieździe pojawiło się napięcie, tylko wtedy, gdy instalacja jest opisana, osadzona i sprawdzona. Przy elektryce oszczędność czasu bywa sensowna tylko do chwili, w której zaczyna kosztować bezpieczeństwo.
